वर्टिकल लेथ मशीन (जिसे वर्टिकल टर्निंग लेथ या VTL भी कहा जाता है) एक प्रकार की लेथ है जिसमें स्पिंडल अक्ष क्षैतिज के बजाय लंबवत उन्मुख होता है। ये मशीनें विशेष रूप से बड़े, भारी और अजीब आकार के वर्कपीस की मशीनिंग के लिए उपयुक्त हैं।
मैक्स। एक्स-अक्ष यात्रा :
1700mmमैक्स। वाई-अक्ष यात्रा :
820mmमैक्स। Z- अक्ष यात्रा :
750mmमैक्स वर्कपीस वजन :
1500KGआवेदन :
Precision Mold, Auto Partsप्रसंस्करण :
Surface Milling, Drilling Holes, Tapping，Heavy Cuttingऊर्ध्वाधर खराद संरचनात्मक विशेषताएं
 | अल्ट्रा-उच्च प्रदर्शन मशीनिंग केंद्र 1. प्रसंस्करण दक्षता में सुधार के लिए 24T डिस्क टूल मैगज़ीन का उपयोग करें। 2. दोनों एक्स/वाई अक्ष मानक के रूप में उच्च-शक्ति मोटरों से सुसज्जित हैं, और जेड अक्ष एक बड़ी मोटर का उपयोग करता है। जेड अक्ष नाइट्रोजन संतुलन जोड़ता है, जो तेज और सटीक स्थिति को सक्षम करता है और कंपन को कम करता है। 3. स्पिंडल मोटर मानक के रूप में 15-18.5 किलोवाट उच्च-टोक़ सामान्यीकृत मोटर से सुसज्जित है। उसी प्रकार के अन्य ब्रांडों की तुलना में स्पिंडल टॉर्क में काफी सुधार हुआ है, जो भारी कटिंग के लिए बहुत उपयुक्त है।
|
ऑप्टिकल मशीन की विशेषताएँ
1. रेक्सरोथ रैखिक रेल को अपनाएं;
2. Y अक्ष पर अतिरिक्त बड़ा फैलाव;
3. एक्स-अक्ष 6 स्लाइड समर्थन, शक्तिशाली काटने सुनिश्चित करने के लिए मजबूत कठोरता;
4. तीन अक्ष एनएसके मूल बीयरिंग (3062), 3 + 2 मोड का उपयोग करते हैं, थर्मल विस्थापन को रोकने के लिए पूर्व-तनाव;
5. बीबीटी 5 0 स्पिंडल रिंग स्प्रे डिज़ाइन;
6. ताइवान के मूल अल्ट्रा-हाई स्पीड चाकू-पिटाई सिलेंडर को अपनाने, चाकू-पिटाई का समय 0.28s तक पहुंच सकता है;
7. मशीन टूल बेड HT300 उच्च ग्रेड कच्चा लोहा से बना है।
ऊर्ध्वाधर खराद पैरामीटर

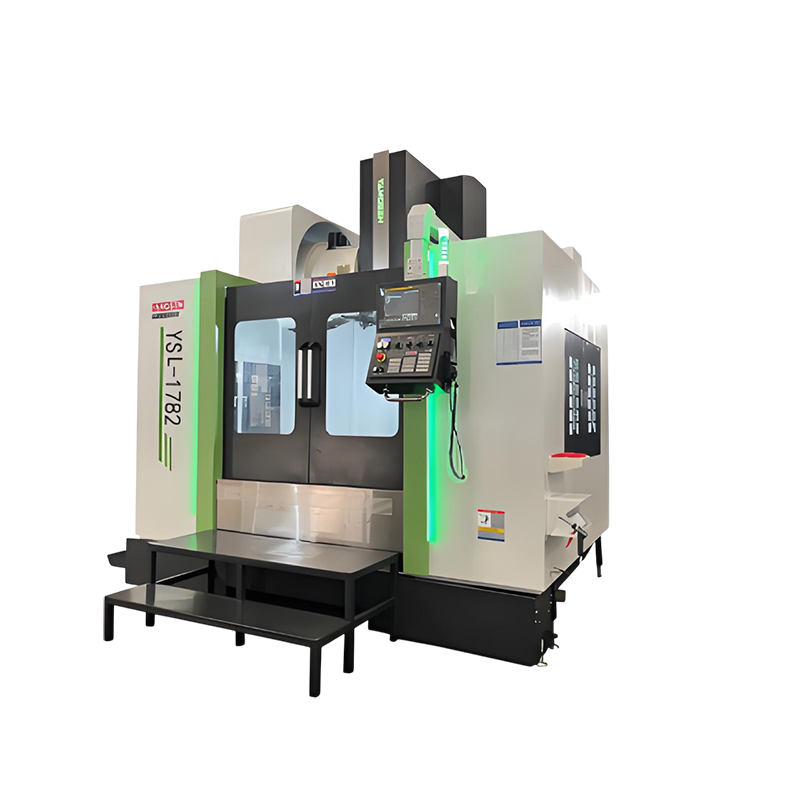

| वस्तु | विनिर्देश | इकाई | वाईएसएल-1782 |
| ट्रावे | एक्स/वाई/जेड अक्ष | mm | 1700/820/750 |
| स्पिंडल नोज से कार्य-तालिका तक की दूरी | mm | 150-900 | |
| स्पिंडल केंद्र से कॉलम ट्रैक तक की दूरी | mm | 880 | |
| ट्रैक फॉर्म | रैखिक गाइड | ||
| काम की मेज | कार्यक्षेत्र का आकार (L*W) | mm | 1800*800 |
| कार्यक्षेत्र की अधिकतम भार वहन क्षमता | kg | 1500 | |
| टी स्लॉट | नहीं/मिमी | 7 -22*110 | |
| धुरा | स्पिंडल टेपर छेद (मॉडल/स्थापना आयाम) | mm | बीबीटी50 |
| स्पिंडल गति | आरपीएम | 6000 | |
| अधिकतम गति | आरपीएम | 4500 | |
| स्पिंडल ड्राइव मोड | GearBox | ||
| खिलाना | X/Y/Z अक्ष तीव्र फ़ीड | मी/मिनट | 24/24/24 |
| अधिकतम कटिंग फ़ीड | मिमी/ मिनट | 10000 | |
| उपकरण परिवर्तन | उपकरण बदलने की विधि | पर्वत की ओर | |
| उपकरण हैंडल विनिर्देश | प्रकार | बीटी50 | |
| उपकरण क्षमता | औजार | चौबीस | |
| अधिकतम उपकरण व्यास (काटने का उपकरण) | mm | 105 | |
| अधिकतम उपकरण व्यास (उपकरण के बिना) | mm | 200 | |
| अधिकतम उपकरण लंबाई | mm | 350 | |
| अधिकतम उपकरण वजन | kg | 15 | |
| सबसे तेज़ उपकरण परिवर्तन समय | सेकंड | 4.9 | |
| Mओटोर | स्पिंडल मोटर | kw | βiIP 30 / 8000 |
| तीन-अक्षीय सर्वो मोटर | kw | Βहै 40 / 2 000 | |
| Βहै 40 / 2 000 | |||
| Βहै 40बी / 2 000 | |||
| कटिंग वाटर पंप मोटर | एम/एचएम | 4-30 | |
| शुद्धता | स्थिति सटीकता | mm | ±0.005 |
| दोहराई गई स्थिति सटीकता | mm | ±0.003 | |
| बिजली की आवश्यकताएं | बिजली की आवश्यकताएं | kv | 30 |
| वायु स्रोत आवश्यकताएँ | किलोग्राम/सेमी | 6~8 | |
| मशीन का आकार | लंबाई*चौड़ाई*ऊंचाई | mm | 4800*3800*3800 |
| वज़न | t | 13 |
