वर्टिकल लेथ, या वीटीएल, सबसे पारंपरिक मशीन प्रकारों में से एक हैं। वे मध्यम से बड़े भागों की हेवी-ड्यूटी मशीनिंग के लिए आदर्श हैं। विभिन्न तकनीकों के साथ, ऊर्ध्वाधर खराद भी अधिक से अधिक बहुक्रियाशील होते जा रहे हैं। हमारा ऊर्ध्वाधर खराद पतले और विषम आकार के वर्कपीस की स्थिर मशीनिंग प्रदान करके उत्पादकता बढ़ाता है। बॉक्स-प्रकार का आधार और स्तंभ एक अत्यधिक भरोसेमंद, अत्यधिक कठोर संरचना बनाते हैं और निकला हुआ किनारा निर्माण के साथ हेडस्टॉक थर्मल विरूपण और कंपन के प्रभाव को कम करता है, जो स्थिर, सटीक कटिंग सुनिश्चित करता है।
मैक्स। एक्स-अक्ष यात्रा :
700mmमैक्स। वाई-अक्ष यात्रा :
550mmमैक्स। Z- अक्ष यात्रा :
500mmमैक्स वर्कपीस वजन :
6800KGआवेदन :
Precision Mold, Auto Partsप्रसंस्करण :
Surface Milling, Drilling Holes, Tapping

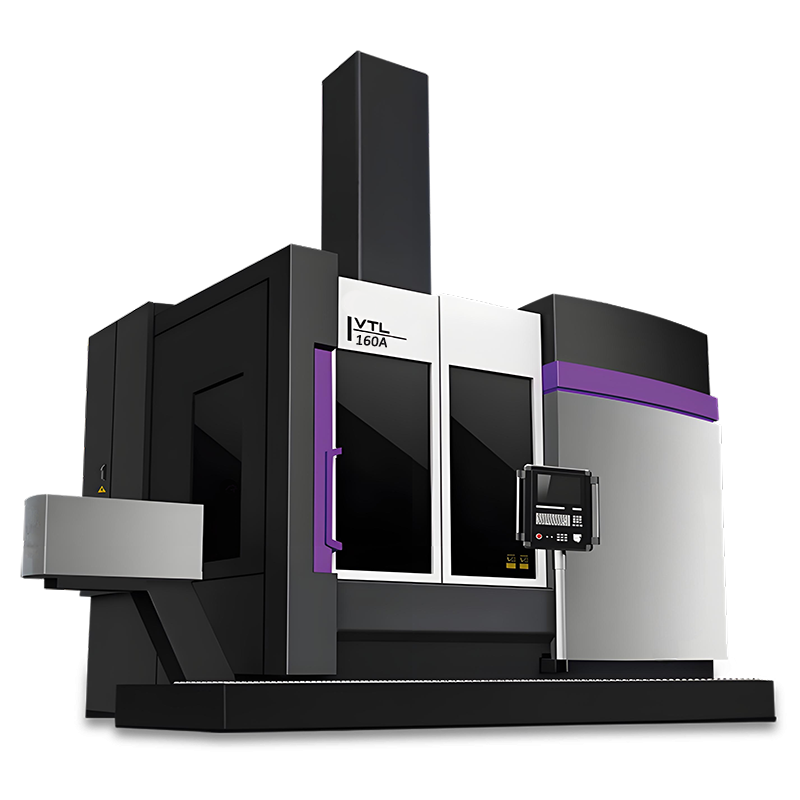

वाईएसएलसी-500 लंबवत खराद संरचनात्मक विशेषताएं
![]() | वर्टिकल लेथ, या वीटीएल, सबसे पारंपरिक मशीन प्रकारों में से एक हैं। वे मध्यम से बड़े भागों की हेवी-ड्यूटी मशीनिंग के लिए आदर्श हैं। विभिन्न तकनीकों के साथ, ऊर्ध्वाधर खराद भी अधिक से अधिक बहुक्रियाशील होते जा रहे हैं। हमारा ऊर्ध्वाधर खराद पतले और विषम आकार के वर्कपीस की स्थिर मशीनिंग प्रदान करके उत्पादकता बढ़ाता है। बॉक्स-प्रकार का आधार और स्तंभ एक अत्यधिक भरोसेमंद, अत्यधिक कठोर संरचना बनाते हैं और निकला हुआ किनारा निर्माण के साथ हेडस्टॉक थर्मल विरूपण और कंपन के प्रभाव को कम करता है, जो स्थिर, सटीक कटिंग सुनिश्चित करता है।
|
ऊर्ध्वाधर खराद पैरामीटर
वस्तु | इकाई | विनिर्देश | टिप्पणी | ||
अधिकतम rओटेशन व्यास | mm | 700 | |||
अधिकतम मोड़ ऊंचाई | mm | 550 | |||
अधिकतम मोड़ व्यास | mm | 500 | |||
धुरी बोर व्यास | mm | ¢62 | |||
अधिकतम बार प्रसंस्करण व्यास | mm | ¢52 | |||
स्पिंडल अंत प्रकार और कोड | ए2-8 | ||||
सिंगल स्पिंडल हेडस्टॉक | धुरी गति सीमा | आर/मिनट/एनएम | 50~3000 | FANUC 0i -TF | |
मुख्य मोटर आउटपुट पावर | 30 मिनट/निरंतर | kW | 15/18.5 | βIIP30/8000 | |
दूसरी मोटर आउटपुट पावर | 30 मिनट/निरंतर | kW | 5.5/11 | Βii6/12000 | |
Sमानक चक | चक व्यास | इंच | 8² | ||
एक्स-अक्ष तीव्र ट्रैवर्स गति | मी/मिनट | 20 | Rओलिंग गाइड | ||
Z-अक्ष तीव्र ट्रैवर्स गति | मी/मिनट | 20 | Rओलिंग गाइड | ||
W-अक्ष तीव्र ट्रैवर्स गति | मी/मिनट | 18 | Rओलिंग गाइड | ||
एक्स-अक्ष यात्रा | mm | -12~430 | |||
Z- अक्ष यात्रा | mm | 550 | |||
औजार | सर्वो बुर्ज 8टी | ||||
उपकरण का आकार | बाहरी घेरा औजार | mm | 20/20 | ||
बोरिंग बार व्यास | mm | एफ32 | |||
निकटतम कटर चुनें | हाँ | ||||
Wआठ | Gरॉस वजन | kg | 6800 | ||
अधिकतम भार | डिस्क प्रकार टुकड़ा | kg | 250 (चक जैसे मशीन टूल सहायक उपकरण सहित) | ||
Sहेप | एल*डब्ल्यू*एच | mm | 2300*4450*2970 | बिना कूलिंग चिप हटाए |
