वर्टिकल मशीनिंग सेंटर विभिन्न सामग्रियों की कटाई में असाधारण बहुमुखी प्रतिभा प्रदान करते हैं और साथ ही उत्पादकता में उल्लेखनीय सुधार करते हैं। उत्पादन चक्र के समय को कम करके और मशीनिंग लागत को घटाकर, ये मशीनें समग्र प्रक्रिया लाभप्रदता को बढ़ाती हैं। इंजीनियरों ने संचालन को सुव्यवस्थित करने के लिए उन्नत डिज़ाइन सुविधाओं को शामिल किया है, जिससे बार-बार गुणवत्ता निरीक्षण के कारण होने वाले डाउनटाइम में प्रभावी रूप से कमी आती है। सीएनसी वर्टिकल मशीनिंग सेंटर में एर्गोनोमिक डिज़ाइन है जो अधिकतम दक्षता के लिए ऑपरेटर के आराम और कार्य स्थितियों को अनुकूलित करता है।
मैक्स। एक्स-अक्ष यात्रा :
1400mmमैक्स। वाई-अक्ष यात्रा :
800mmमैक्स। Z- अक्ष यात्रा :
750mmमैक्स वर्कपीस की लंबाई :
1500mmमैक्स वर्कपीस चौड़ाई :
800mmमैक्स वर्कपीस वजन :
1500KGआवेदन :
Precision Mold, Auto Partsप्रसंस्करण :
Surface Milling, Drilling Holes, Tappingवाईएसवी-1482 ऊर्ध्वाधर मशीनिंग मशीनें संरचनात्मक विशेषताएँ
1. ताइवान फ्रीक्वेंसी कन्वर्जन टूल मैगजीन का उपयोग करके, टूल बदलने का समय 1.4 सेकंड तक कम हो जाता है, जिससे प्रसंस्करण दक्षता में प्रभावी रूप से सुधार होता है; 2. तीनों अक्ष मानक रूप से उच्च टॉर्क आउटपुट से सुसज्जित हैं, जिससे तीव्र और सटीक स्थिति निर्धारण संभव हो पाता है; 3. स्पिंडल मोटर में मानक के रूप में 11-15 किलोवाट का उच्च-टॉर्क वाला सामान्यीकृत मोटर लगा होता है, और इसी मॉडल के अन्य ब्रांडों की तुलना में स्पिंडल टॉर्क में काफी सुधार हुआ है, जो भारी कटाई के लिए बहुत उपयुक्त है; 4. मशीन टूल के पुर्जे प्रसिद्ध कारखाने के प्रसिद्ध ब्रांड के हैं, और उद्योग में उन्नत कॉन्फ़िगरेशन वाले हैं। |

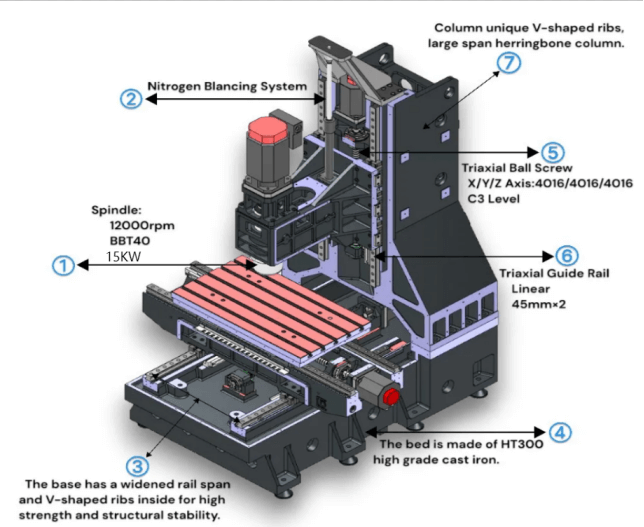

वर्टिकल फ्रेम मशीनऑप्टोमैकेनिकल विशेषताएँ
 | 1. जर्मन रेक्सरोथ लाइन रेल को अपनाया गया है, और लाइन रेल की चौड़ाई 45 मिमी तक पहुंचती है; 2. वाई-अक्ष का विस्तार 745 मिमी का है; 3. एक्स अक्ष पर 6 स्लाइडिंग सीटों द्वारा समर्थित, मजबूत कठोरता शक्तिशाली कटिंग सुनिश्चित करती है; 4. तीन अक्ष में पीएमआई बाहरी व्यास 40 मिमी सी3 ग्रेड स्क्रू का उपयोग किया गया है, और तीन अक्ष में एनएसके मूल बियरिंग (3062), 3+2 मोड, थर्मल विस्थापन को रोकने के लिए पूर्व-तनाव उपचार का उपयोग किया गया है; 5. बाहरी व्यास 150 मिमी है और उच्च कठोरता वाले बीबीटी स्पिंडल को रिंग स्प्रेइंग के साथ डिजाइन किया गया है; 6. ताइवान के मूल अल्ट्रा-हाई-स्पीड कटिंग सिलेंडर को अपनाया गया है, कटिंग का समय 0.28 सेकंड तक पहुंच सकता है; 7. मशीन टूल का बेड सटीक HT300 उच्च श्रेणी के ढलवां लोहे से बना है। |
वर्टिकल मशीनिंग सेंटरपैरामीटर
| वस्तु | कल्पना | इकाइयों | वाईएसवी-1482 |
| यात्रा | X/Y/Z अक्ष | mm | 1400*800*750 |
| स्पिंडल नोज से टेबल तक की दूरी | mm | 150-900 | |
| स्पिंडल केंद्र से कॉलम ट्रैक तक की दूरी | mm | 880 | |
| ट्रैक फॉर्म | रेखीय गाइड | ||
| काम की मेज | टेबल का आकार (लंबाई*चौड़ाई) | mm | 1500*800 |
| वर्कबेंच की अधिकतम भार वहन क्षमता | kg | 1500 | |
| टी स्लॉट | नहीं/मिमी | 6-22*110 | |
| धुरा | स्पिंडल टेपर होल (मॉडल/इंस्टॉलेशन साइज़) | mm | बीबीटी40 |
| स्पिंडल आरपीएम | आरपीएम | 8000 | |
| स्पिंडल ड्राइव मोड | बेल्ट प्रकार | ||
| खिलाना | X/Y/Z अक्ष पर तीव्र फ़ीड | मीटर/मिनट | 24/24/24 |
| कटाई फ़ीड | मिमी/मिनट | 10000 | |
| टूल चेंजर | उपकरण परिवर्तन | पक्ष राशि आवृत्ति रूपांतरण | |
| हैंडल विनिर्देश | प्रकार | बीटी40 | |
| उपकरण क्षमता | औजार | 24 | |
| अधिकतम उपकरण व्यास (निकटता उपकरण) | mm | 80 | |
| अधिकतम उपकरण व्यास (निकटता उपकरण के बिना) | mm | 120 | |
| अधिकतम उपकरण की लंबाई | mm | 300 | |
| अधिकतम उपकरण वजन | kg | 7 | |
| सबसे कम समय में उपकरण बदलें | सेकंड | 1.4 | |
| मोटर | स्पिंडल मोटर | kw | βiIP 22/8000 |
| 3 अक्षीय सर्वो मोटर | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| पानी काटने वाले पंप मोटर | एम/एचएम | 4 मिनट 30 मिनट | |
| बिजली की आवश्यकता | बिजली की आवश्यकताएं | केवीए | 25 |
| वायु स्रोत की आवश्यकताएँ | किलोग्राम/सेमी | 6~8 | |
| मशीन का आकार | एल*डब्ल्यू*एच | mm | 4700*2950*2766 |
| वज़न | t | 10.5 |
सुरक्षा द्वार स्वचालित स्नेहन प्रणाली पूर्ण संलग्न सुरक्षा एअर गन | रिजिड टैपिंग इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय स्पिंडल कूलेंट नोजल शीतलक गन | डुअल एलईडी वर्क लाइट एलईडी 3 रंग की चेतावनी लाइट कूलेंट टैंक और चिप ट्रे टूल बॉक्स | स्पिंडल नोज एयर ब्लो लेवलिंग बोल्ट और पैड M30 ऑटो ऑफ रखरखाव और संचालन मैनुअल |
विकल्प
ऑप्टिकल रैखिक पैमाना सीटीएस वर्कपीस और टूल प्रोब | शीतलक गन उपकरण टूटने प्रणाली चिप कन्वेयर सिस्टम | तेल धुंध संग्राहक तेल स्किमर रोटरी टेबल | 12000 आरपीएम डीडीएस स्पिंडल 15000 आरपीएम डीडीएस स्पिंडल एचएसके-63-18000 बिल्ट-इन मोटो |
