सीएनसी लेथ मशीन एक प्रकार का कंप्यूटर-नियंत्रित मशीन टूल है। सीएनसी लेथ अत्यंत सटीक मशीनिंग प्रदान करते हैं। यह लेथ बिजलीघरों, जहाज निर्माण, धातुकर्म, खनन आदि उद्योगों में बड़े पुर्जों की मशीनिंग के लिए उपयुक्त है।
मैक्स। एक्स-अक्ष यात्रा :
-100～+1650mmmमैक्स। Z- अक्ष यात्रा :
1200mmमैक्स वर्कपीस ऊंचाई :
1800mmमैक्स वर्कपीस वजन :
10000kgआवेदन :
Power generation, shipbuilding, metallurgy, and mining.मुख्य संरचना of सीएनसी वर्टिकल लेथ मशीन
 | लेथ मशीन मुख्य मशीन की पूर्ण सुरक्षा और यांत्रिक, विद्युतीय और हाइड्रोलिक प्रणालियों के केंद्रीकृत लेआउट के साथ एक संरचना को अपनाती है। यह मुख्य रूप से एक मशीन, एक टूल होल्डर, X, Z दिशा गति, और वर्कटेबल अक्ष घूर्णन, मिलिंग अक्ष B, एक ऑपरेटिंग कंसोल, एक स्वचालित चिप कन्वेयर, स्वचालित स्नेहन, एक हाइड्रोलिक प्रणाली, एक टूल मैगज़ीन, सुरक्षा, एक इलेक्ट्रॉनिक नियंत्रण प्रणाली और एक इलेक्ट्रॉनिक नियंत्रण बॉक्स से बना होता है। मशीन टूल को इन-मशीन टूल सेटिंग डिवाइस से सुसज्जित किया जा सकता है, जो स्वचालित टूल चेंजिंग डिवाइस, स्वचालित प्रसंस्करण, प्रसंस्करण गुणवत्ता में सुधार और परिचालन लागत को कम कर सकता है। |
कार्यक्षेत्र परिचय
यह वर्कबेंच HT300 ग्रेड ग्रे आयरन से बना है, जिसे पूरी तरह से ढला गया है, एनील्ड किया गया है और बारीक मशीनिंग से पहले तनाव-मुक्त किया गया है। यह रेडियल रिब्स और एनुलर रिब्स वाली संरचना डिज़ाइन को अपनाता है, जिसका व्यास 1800 मिमी और मोटाई और कठोरता पर्याप्त है। मानक विन्यास एक मैनुअल चार-जबड़े वाला चक है, और वर्कबेंच की सतह को वर्कपीस की स्थिति और क्लैम्पिंग के लिए 20 रेडियल 22 मिमी टी-स्लॉट के साथ डिज़ाइन किया गया है।
कार्यक्षेत्र का मुख्य चालक एक मुख्य मोटर, गियर रिडक्शन बॉक्स का एक सेट और एक बड़े गियर रिंग का उपयोग कार्यक्षेत्र को घुमाने के लिए करता है। घुमाव के दौरान, मुख्य मोटर एक बेल्ट के माध्यम से दो-स्पीड गियर रिड्यूसर को चलाता है जिससे पिनियन गियर रिंग को चलाता है और कार्यक्षेत्र को घुमाता है। कार्यक्षेत्र गाइड एक रोलिंग गाइड संरचना को अपनाता है, जिसमें उच्च भार वहन क्षमता, कम घर्षण गुणांक, उच्च स्थिरता और आसान रखरखाव जैसी विशेषताएँ होती हैं। कार्यक्षेत्र स्पिंडल बेयरिंग, रोलिंग गाइड और मुख्य गियरबॉक्स स्नेहन तेल की आपूर्ति के लिए एक स्वतंत्र हाइड्रोलिक प्रणाली को अपनाते हैं, और एक तेल तापमान कूलर से सुसज्जित होते हैं जो निर्धारित सीमा के भीतर चिकनाई तेल के तापमान को नियंत्रित करता है, जिससे कार्यक्षेत्र की कार्य सटीकता सुनिश्चित होती है।
आपके VTL-200A CNC खराद के लिए विश्वसनीय बिक्री-पश्चात सेवा
सीएनसी यांगसेन प्रत्येक VTL-200A इंस्टॉलेशन को पेशेवर बिक्री-पश्चात सेवाओं के साथ समर्थन देने के लिए समर्पित है। हम सुनिश्चित करते हैं कि आपका उच्च-दृढ़ता वाला वर्टिकल सीएनसी लेथ न्यूनतम डाउनटाइम के साथ निरंतर प्रदर्शन प्रदान करे। हमारी सहायता में शामिल हैं:

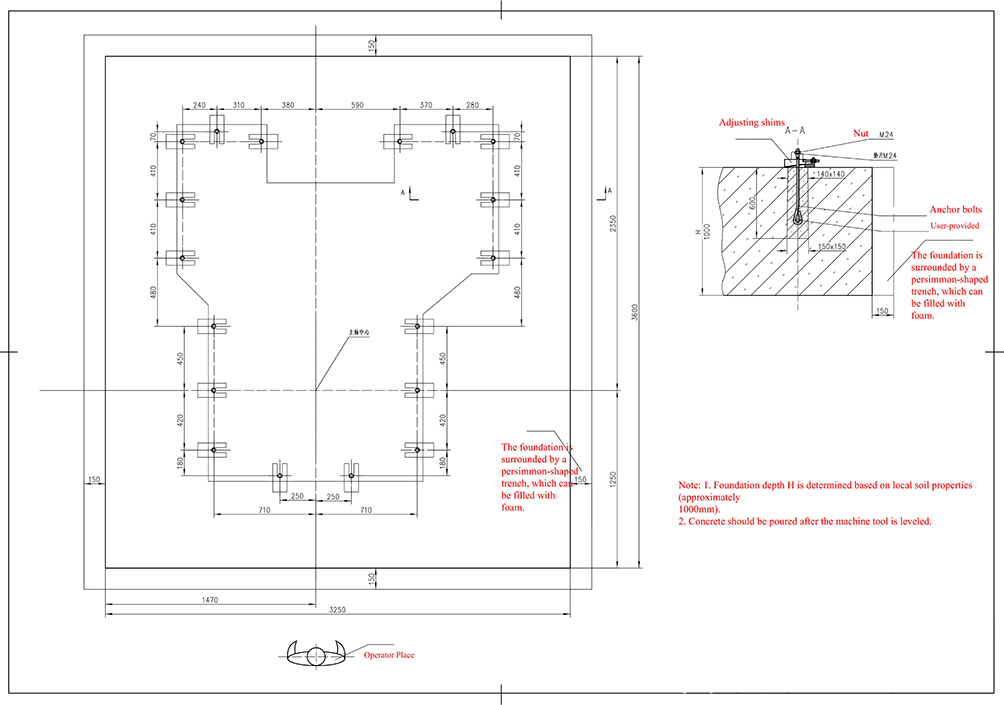

कस्टम फाउंडेशन चित्र: अपनी कार्यशाला के अनुरूप सटीक फाउंडेशन लेआउट प्राप्त करें, जिससे मशीन की इष्टतम स्थिरता और संरेखण सुनिश्चित हो सके।

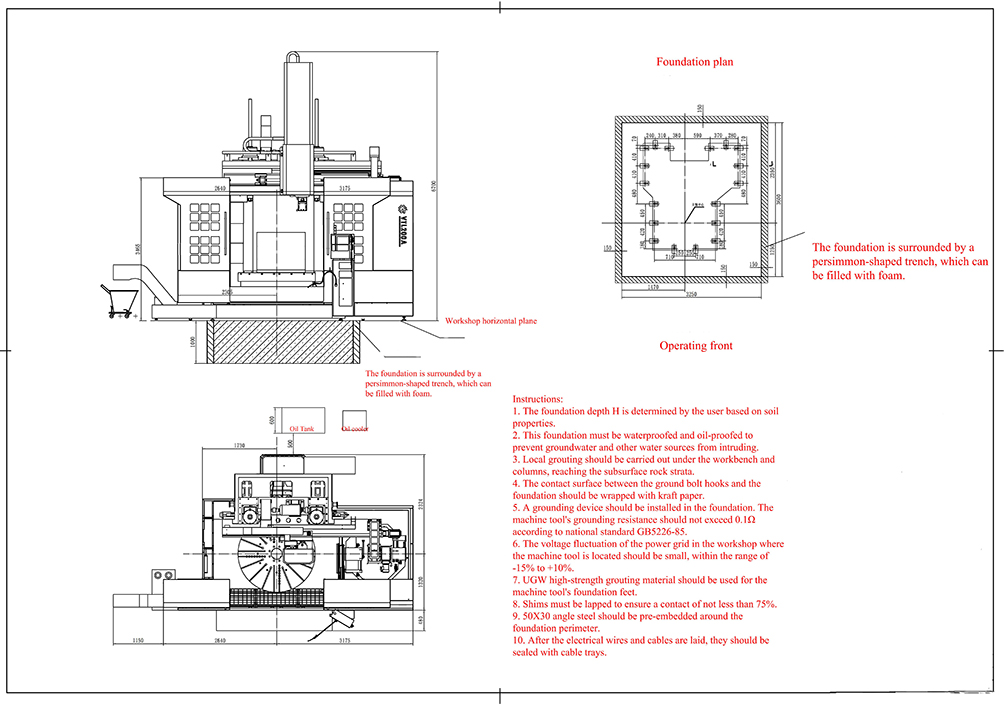

विस्तृत उपकरण आयाम: शिपिंग, स्थापना और स्थान नियोजन के लिए सटीक आयामी चित्र, रसद और सेटअप को सरल बनाना।
विशेषज्ञ तकनीकी सहायता: हमारे अनुभवी इंजीनियर परिचालन दक्षता को अधिकतम करने के लिए मशीन स्थापना, अंशांकन और नियमित रखरखाव पर मार्गदर्शन प्रदान करते हैं।
सीएनसी यांगसेन के साथ साझेदारी का मतलब सिर्फ उच्च प्रदर्शन वाली खराद मशीन हासिल करने से कहीं अधिक है - आपको निरंतर तकनीकी सहायता और अपनी विनिर्माण सफलता के लिए एक विश्वसनीय साझेदार मिलता है।
प्रमुख प्रौद्योगिकी पैरामीटर
| वस्तु | इकाई | विनिर्देश | |
| मुख्य पैरामीटर | कार्यक्षेत्र व्यास | mm | 1800 |
| अधिकतम घूर्णन व्यास | mm | 2100 | |
| अधिकतम मोड़ व्यास | mm | 2000 | |
| अधिकतम वर्कपीस ऊंचाई | mm | 1800 | |
| अधिकतम वर्कपीस वजन | Kg | 10000 | |
| कार्य तालिका का अधिकतम टॉर्क | N．m | 22500 | |
| मुख्य दांत व्हील बॉक्स | स्पिंडल गति सीमा | आर/मिनट | 1.5-200 |
| कार्यक्षेत्र गति परिवर्तन गियर | अवरोध पैदा करना | दो-गति अनंत | |
| मुख्य मोटर आउटपुट पावर | 30 मिनट की रेटिंग | kW | 45 |
| निरंतर रेटिंग | kW | 37 | |
| स्लिप तकिया | रैम बॉडी क्रॉस-सेक्शनल आयाम | मिमी×मिमी | ☑220X220 |
| X-अक्ष यात्रा | mm | -100～+1650 | |
| Z-अक्ष यात्रा | mm | 1200 | |
| Bईएएम | क्रॉसबीम यात्रा | mm | 1200 (6X200) |
| फ़ीड गति | काटने की फ़ीड गति | मिमी/रेव | 0.2 ~ 1000 मिमी/मिनट |
| तीव्र फ़ीड दर | मिमी/मिनट | 6000 | |
| उपकरण धारक | एकल उपकरण धारक | 1 | |
| टर्निंग टूल बार का आकार | मिमी×मिमी | 32×32 | |
| टूल पत्रिका | ब्रोच प्रकार टी प्रकार | उपकरणों की संख्या | 8 |
| Wआठ | मशीन टूल का कुल वजन | Kg | लगभग 39,500 |
| Sप्रणाली | सीएनसी डिवाइस मॉडल | FANUC oi TF | |
| मशीनAदिखावट | लंबाई × चौड़ाई × ऊँचाई | मिमी×मिमी×मिमी | 6700x4250x |
| 6500 | |||
| Tकुल Eबिजली Sस्रोत देखें | वोल्टेज | V | एसी380 |
| वोल्टेज उतार-चढ़ाव रेंज | -10 10 तक% | ||
| आवृत्ति | Hz | 50±1 | |
| कुल शक्ति | kW | 60 | |
| कुल शक्ति स्रोत | मुख्य मोटर | kW | 37/45 |
| हाइड्रोलिक मोटर | kW | 2.2 | |
| शीतलन पंप मोटर | kW | 0.75 | |
| X-अक्ष सर्वो मोटर | Nm | 22 | |
| Z-अक्ष सर्वो मोटर | Nm | 22 | |
| उठाने वाली मोटर | kW | 6.5 | |
| एनसी इकाई | केवीए | 0.05 | |
| कंट्रोल पैनल | केवीए | 0.02 | |
| पंखा मोटर फ्लोरोसेंट लैंप आदि। | kW | 0.16 | |
| चिप कन्वेयर मोटर | kW | 0.75 | |
| हाइड्रोलिक सिस्टम दबाव | एमपीए | 5 | |
