सीएनसी उत्कीर्णन मिलिंग मशीन एक गैन्ट्री प्रकार की सीएनसी मिलिंग मशीन है। एक छोटे आकार की सीएनसी मिलिंग मशीन होने के नाते, इसकी सटीकता निर्विवाद है और मजबूती भी काफी अच्छी है। सीएनसी उत्कीर्णन मिलिंग मशीन का उपयोग एल्युमीनियम के सटीक सांचे बनाने, धातु उत्पादों के निर्माण, या यहां तक कि सटीक स्टील उत्कीर्णन और मिलिंग के लिए व्यापक रूप से किया जाता है।
मैक्स। एक्स-अक्ष यात्रा :
700mmमैक्स। वाई-अक्ष यात्रा :
600mmमैक्स। Z- अक्ष यात्रा :
300mmमैक्स वर्कपीस की लंबाई :
700mmमैक्स वर्कपीस चौड़ाई :
600mmमैक्स वर्कपीस वजन :
400KGआवेदन :
Precision Moldप्रसंस्करण :
Drilling, Milling, Tapping, EngravingSउत्कीर्णन और मिलिंग मशीन की संरचनात्मक विशेषताएं
 | सीएनसी उत्कीर्णन मिलिंग मशीन एक गैन्ट्री प्रकार की सीएनसी मिलिंग मशीन है। एक छोटे आकार की सीएनसी मिलिंग मशीन होने के नाते, इसकी सटीकता निर्विवाद है और मजबूती भी काफी अच्छी है। सीएनसी उत्कीर्णन मिलिंग मशीन का उपयोग एल्युमीनियम के सटीक सांचे बनाने, धातु उत्पादों के निर्माण, या यहां तक कि सटीक स्टील उत्कीर्णन और मिलिंग के लिए व्यापक रूप से किया जाता है। |
उत्कीर्णन और मिलिंग मशीन की विशेषताएं
 | 1. उत्कीर्णन और पिसाई मशीन का एक पेटेंटकृत स्पिंडल बॉक्स स्पिंडल बॉक्स के अंदर एक सीढ़ीनुमा छेद होता है; इलेक्ट्रिक स्पिंडल को इस सीढ़ीनुमा छेद में लगाया जाता है, और स्पिंडल बॉक्स को फिक्स करने के लिए एक फ्लेंज का उपयोग किया जाता है। 2. कार्य तालिका बॉक्स संरचना और बॉलस्क्रू एकीकृत रूप से निर्मित होते हैं। 3. प्रकाशीय रैखिक पैमाने वैकल्पिक हेडेनहेन, फागोर ऑप्टिकल लीनियर स्केल, जिनकी सटीकता ±5um से कम है। 4. आधार बहुस्तरीय दीवार बॉक्स संरचना, पीछे से चिप निष्कर्षण 5. पुल स्तंभ की त्रिकोणीय पसली संरचना डोर ब्रिज की त्रिकोणीय रिब संरचना का उपयोगिता मॉडल मशीन टूल की गतिशील और स्थिर कठोरता में सुधार करता है और प्रसंस्करण सटीकता को बढ़ाता है। 6.वैकल्पिक डायरेक्ट-ड्रिवन BBT40 स्पिंडल 7. कॉन्फ़िगरेशन अपग्रेड करें मानक सर्वो कैरोसेल टूल मैगज़ीन; एचएसके-ई40 मोटर स्पिंडल; ग्रेफाइट सुरक्षा पैकेज; लेजर टूल प्रोब; ऑयल मिस्ट कलेक्टर सिस्टम, और भी बहुत कुछ। 8. स्थिर सटीकता उच्च स्थिति निर्धारण सटीकता वाले बंद लूप ऑप्टिकल रैखिक तराजू, लेड बॉलस्क्रू के थर्मल विस्तार के कारण होने वाली स्थिति निर्धारण त्रुटि को प्रभावी ढंग से दबा सकते हैं। 9. सिस्टम स्थिरता सीमेंस 828डी सिस्टम से सुसज्जित। |
उत्कीर्णन और मिलिंग मशीन केंद्र पैरामीटर

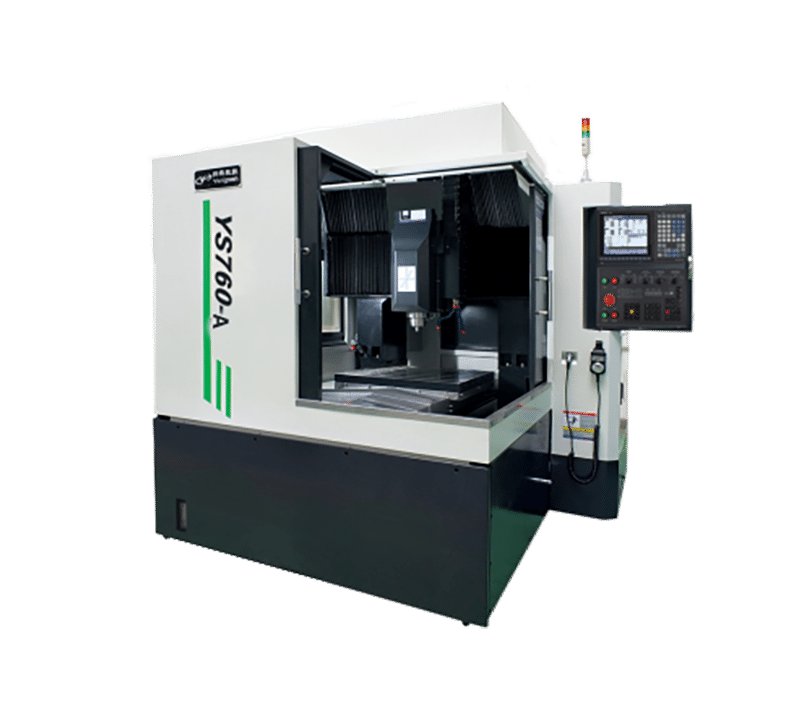

नमूना | वाईएस-760ए | ||
विषय | विशेष विवरण | इकाइयों |
|
यात्रा | X/Y/Z अक्ष | mm | 700/600/300 |
स्पिंडल नोज से वर्कटेबल तक | mm | 90-390 | |
तीन-अक्षीय गाइडवे | / | रेखीय गाइडवे | |
दरवाजे की चौड़ाई | / | 760 | |
काम की मेज | वर्कटेबल का आकार (लंबाई*चौड़ाई) | mm | 700*600 |
अधिकतम टेबल भार | kg | 400 | |
टी स्लॉट | mm | 5-16x125 | |
धुरा | स्पिंडल टेपर | प्रकार | बीटी-30 |
स्पिंडल गति | आरपीएम | 24000 | |
स्पिंडल ड्राइव प्रकार | / | निर्मित में | |
फीड दर | तीव्र पारगमन (X/Y/Z) | मीटर/मिनट | 15/15/12 |
कटाई फ़ीड दर (X/Y/Z) | मीटर/मिनट | 12 | |
टूल चेंजर | टूल चेंजर | / | कैरोसेल सर्वो एटीसी |
मोटर | स्पिंडल मोटर | kw | 5.5 |
तीन-अक्षीय सर्वो मोटर | kw | 0.85/0.85/1.3 | |
आवश्यक बिजली | बिजली की आवश्यकता | केवीए | 12 |
वायु दाब की आवश्यकता | किलोग्राम/सेमी² | 6^8 | |
अन्य | बाह्य आयाम (लंबाई*चौड़ाई*ऊंचाई) | mm | 2100x2500x2550 |
कुल वजन | t | 3.8 | |
7.5 किलोवाट-ईआर32-24000 ऑटो टूल की लंबाई का मापन स्पिंडल ऑयल कूलर पूर्ण संलग्न सुरक्षा | शीतलक टैंक और तेल स्किमर हैंड व्हील (एमपीजी) लेवलिंग बोल्ट और पैड टूल बॉक्स | स्वचालित स्नेहन प्रणाली ट्रांसफार्मर एलईडी वर्क लाइट स्पिंडल एयर और कूलेंट ब्लास्ट | ट्रांसमिशन सॉफ्टवेयर और केबल 20 मीटर एलईडी 3 रंग की चेतावनी लाइट रखरखाव और संचालन मैनुअल इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय |
विकल्प
तेल धुंध संग्राहक एटीसी | 7.5 किलोवाट-बीटी30-24000
| बीबीटी40-15000
| रोटरी टेबल
|
