सीएनसी टैपिंग मशीन उच्च-चमक वाले उत्पादों और सटीक मोल्डों को संसाधित करने के लिए उपयुक्त है, और अधिकांश धातु उत्पादों को ड्रिलिंग, मिलिंग, बोरिंग और मरोड़ने के कार्यों का एहसास कर सकती है, और बोरिंग, विभिन्न जटिल कैम, प्रोटोटाइप, लैमिनेटिंग फिल्मों, आर्क को समन्वयित कर सकती है। खांचे, और अन्य प्रसंस्करण सटीक और कुशलता से।
मैक्स। एक्स-अक्ष यात्रा :
600mmमैक्स। वाई-अक्ष यात्रा :
400mmमैक्स। Z- अक्ष यात्रा :
350mmमैक्स वर्कपीस की लंबाई :
700mmमैक्स वर्कपीस चौड़ाई :
400mmमैक्स वर्कपीस वजन :
350KGआवेदन :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industryप्रसंस्करण :
Drilling, Tappingसीएनसी टैपिंग मशीन विशेषताएँ
 |
डिज़ाइन, ड्रिलिंग और टैपिंग केंद्रों द्वारा सरलता और दक्षता सटीक, तेज़ और बार-बार मशीनिंग प्रक्रियाओं के लिए एकदम सही हैं। केंद्रित ड्रिलिंग और टैपिंग डिज़ाइन कठिन सामग्री में ड्रिल करने की क्षमता के साथ दक्षता और थ्रेडिंग गति को अधिकतम करता है। सीएनसी टैपिंग मशीन का व्यापक रूप से छोटे और मध्यम आकार के आवासों, कवरों, प्लेटों और उद्योगों में अन्य बैच भागों जैसे उच्च-परिशुद्धता मोल्ड, ऑटोमोबाइल, लोकोमोटिव, विमानन, इंस्ट्रूमेंटेशन, कपड़ा, इलेक्ट्रॉनिक उपकरण, सटीक हार्डवेयर के प्रसंस्करण में उपयोग किया जाता है। , और मशीनरी निर्माण। मशीन बिस्तर उच्च ग्रेड HT300 कच्चा लोहा सटीक कास्टिंग से बना है BT30 धुरी की गति 20000rpm है, मोटर की शक्ति 5.5kw है 21T सर्वो तश्तरी टूल चेंजर से लैस, टूल चेंजर का समय 1.8s है तीव्र विस्थापन 60/60/48 तक पहुंचता है, और कठोरता टैपिंग गति 6000rpm है।
|

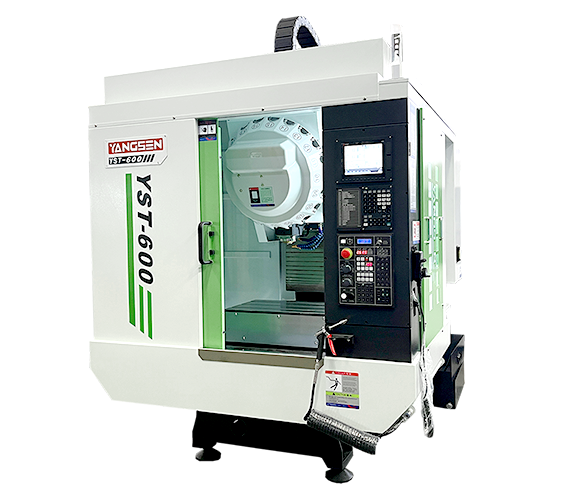

YST-600 सीएनसी ड्रिलिंग और टैपिंग सेंटर मशीन विशेषताएँ
①। उच्च Z-अक्ष
Z अक्ष का प्रभावी स्ट्रोक 410 मिमी है, धुरी की नाक और मेज की सतह के बीच की दूरी 150-560 मिमी है, चार कुल्हाड़ियों को अतिरिक्त रेज़र ब्लॉक के बिना स्थापित किया जा सकता है, और मशीन उपकरण की कठोरता प्रभावित नहीं होती है।
②। बड़ी मेज
तालिका का आकार: 1000X450 मिमी। बड़ा वर्कटेबल बड़े भागों को संसाधित करने की अनुमति देता है।
ऑप्टिकल रैखिक तराजू
वैकल्पिक हीडेनहैन, ±5um से कम की सटीकता के साथ फागोर ऑप्टिकल लीनियर स्केल।
③। स्थिर आधार
साझा V8 आधार, 1020 मिमी अवधि, उच्च कठोरता, उच्च परिशुद्धता बिस्तर।
④। शक्तिशाली मोटर
मानक 20000rpm BT30 हाई-स्पीड मोटर, पावर 5.5kw; बड़ी टॉर्क मोटर के लिए वैकल्पिक 12000rpm, पावर 7.5kw।
तेज उपकरण परिवर्तन गति
21T सर्वो टूल पत्रिका से लैस, टूल परिवर्तन का समय 1.8s है; X/Y एक्सिस रैपिड ट्रैवर्स 60m/मिनट पर, Z एक्सिस रैपिड ट्रैवर्स 48m/मिनट पर।
शक्तिशाली धुरी
उच्च कठोरता के साथ YSV800 कॉन्फ़िगरेशन BBT40 बाहरी व्यास 150 मिमी, और छोटी नाक धुरी, पांच बीयरिंग, शीतलक नलिका।
कॉन्फ़िगरेशन अपग्रेड करें
जर्मन रेक्स्रोथ रोलर लीनियर गाइडवे, ताइवान सर्वो टूल मैगज़ीन, ताइवान स्पिंडल।
सुंदर रूप
यूरोपीय और अमेरिकी शैली शीट धातु डिजाइन, सुंदर और व्यावहारिक।
सीएनसी ड्रिलिंग और टैपिंग मशीन पैरामीटर
| नमूना | YST-600 | ||
| विषय | विशेष विवरण | इकाइयों | |
| यात्रा | एक्स / वाई / जेड अक्ष | mm | 600/400/350 |
| वर्कटेबल के लिए स्पिंडल नाक | mm | 145-495 | |
| स्पिंडल सेंटर टू कॉलम | mm | 420 | |
| थ्री-एक्सिस गाइडवे | बॉल लीनियर गाइडवे | ||
| काम की मेज | वर्कटेबल आकार (एल * डब्ल्यू) | mm | 700x420 |
| अधिकतम टेबल लोड | kg | 350 | |
| टी स्लॉट | mm | 3-14x125 | |
| धुरा | स्पिंडल टेपर | प्रकार | बीटी-30 |
| स्पिंडल स्पीड | आरपीएम | 20000 | |
| स्पिंडल ड्राइव प्रकार | डीडीएस | ||
| फीड दर | रैपिड ट्रैवर्स (एक्स / वाई / जेड) | मी/मिनट | 60/60/48 |
| फीड्रेट काटना (एक्स / वाई / जेड) | मी/मिनट | 10 | |
| उपकरण परिवर्तक | स्वचालित उपकरण परिवर्तक | तेज पहिया | |
| टूल शंक का प्रकार | प्रकार | बीटी-30 | |
| उपकरण भंडारण क्षमता | टुकड़ा | 21 | |
| मैक्स। उपकरण व्यास (आसन्न) | mm | 60 | |
| मैक्स। उपकरण व्यास (खाली) | mm | 80 | |
| मैक्स। उपकरण की लंबाई | mm | 200 | |
| मैक्स। उपकरण वजन | kg | 3.5 | |
| टूल चेंज टाइम | सेकंड | 1.8 | |
| मोटर | धुरी का मोटर | kw | 5.5 |
| तीन-अक्ष सर्वो मोटर | kw | 1.5/1.5/3.0 | |
| शुद्धता | शुद्धता | mm | ± 0.005 |
| repeatability | mm | ± 0.003 | |
| शक्ति की आवश्यकता है | पावर आवश्यकता | केवीए | 15 |
| वायु दाब की आवश्यकता | किग्रा/सेमी² | 6^8 | |
| अन्य | बाहरी आयाम (एल * डब्ल्यू * एच) | mm | 2000x2650x2750 |
| कुल वजन | t | 3.6 | |
|
सुरक्षा द्वार
स्वचालित स्नेहन प्रणाली
पूरी तरह से संलग्नक गार्ड
|
कठोर दोहन
इलेक्ट्रिक कैबिनेट के लिए हीट एक्सचेंज
शीतलक टैंक और चिप ट्रे
|
डुअल एलईडी वर्क लाइट
एलईडी 3 रंग चेतावनी प्रकाश
तकला तेल कूलर
|
स्पिंडल नोज एयर ब्लो
लेवलिंग बोलिट्स और पैड
M30ऑटो बंद
|
|
ऑप्टिकल लीनियर स्केल
चिप कन्वेयर सिस्टम
|
टूल ब्रेकेज जांच
तेल छानने वाला
|
तेल धुंध कलेक्टर
वर्कपीस और टूल जांच
|
सीटीएस
रोटरी मेज़
|
