सीएनसी उत्कीर्णन और मिलिंग मशीन अपनी तेज प्रसंस्करण गति, लागत प्रदर्शन और अच्छी फिनिश के लिए जानी जाती हैं। 3D मोल्ड्स और स्टैम्प्स, कॉइनिंग डाइज़, रोल डाइज़, हॉट स्टैम्पिंग और कॉम्बिनेशन डाइज़, स्टील डाइज़, स्टील मोल्ड्स, एम्बॉसिंग डाइज़ आदि के लिए आदर्श। मुफ़्त प्रशिक्षण और असीमित समर्थन। हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
मैक्स। एक्स-अक्ष यात्रा :
800mmमैक्स। वाई-अक्ष यात्रा :
1200mmमैक्स। Z- अक्ष यात्रा :
300mmमैक्स वर्कपीस की लंबाई :
1200mmमैक्स वर्कपीस चौड़ाई :
800mmमैक्स वर्कपीस वजन :
1000KGआवेदन :
Precision Moldप्रसंस्करण :
Drilling, Milling, Tapping, EngravingSउत्कीर्णन और मिलिंग मशीन की संरचनात्मक विशेषताएं
 |
सीएनसी उत्कीर्णन और मिलिंग मशीन अपनी तेज प्रसंस्करण गति, लागत प्रदर्शन और अच्छी फिनिश के लिए जानी जाती हैं। 3D मोल्ड्स और स्टैम्प्स, कॉइनिंग डाइज़, रोल डाइज़, हॉट स्टैम्पिंग और कॉम्बिनेशन डाइज़, स्टील डाइज़, स्टील मोल्ड्स, एम्बॉसिंग डाइज़ आदि के लिए आदर्श। मुफ़्त प्रशिक्षण और असीमित समर्थन। हमसे संपर्क करने के लिए स्वतंत्र महसूस करें। |
उत्कीर्णन और मिलिंग मशीन सुविधाएँ
 |
1. उत्कीर्णन और मिलिंग मशीन का एक पेटेंट स्पिंडल बॉक्स स्पिंडल बॉक्स के अंदर एक स्टेप्ड होल होता है; इलेक्ट्रिक स्पिंडल को स्टेप्ड होल में स्थापित किया गया है, और स्पिंडल बॉक्स को ठीक करने के लिए एक निकला हुआ किनारा का उपयोग किया जाता है 2. वर्कटेबल बॉक्स संरचना और बॉलस्क्रू अभिन्न रूप से बनते हैं। 3. ऑप्टिकल रैखिक तराजू वैकल्पिक हीडेनहैन, ±5um से कम की सटीकता के साथ फागोर ऑप्टिकल लीनियर स्केल 4. आधार मल्टी-लेयर वॉल बॉक्स स्ट्रक्चर, रियर चिप एक्सट्रैक्शन 5. ब्रिज कॉलम की त्रिकोणीय रिब संरचना दरवाजे के पुल की त्रिकोणीय रिब संरचना का उपयोगिता मॉडल मशीन टूल की गतिशील और स्थिर कठोरता में सुधार करता है और प्रसंस्करण सटीकता को बढ़ाता है। 6. वैकल्पिक प्रत्यक्ष-संचालित BBT40 धुरी 7. कॉन्फ़िगरेशन अपग्रेड करें मानक सर्वो हिंडोला उपकरण पत्रिका; HSK-E40 मोटर धुरी; ग्रेफाइट सुरक्षा पैकेज; लेजर उपकरण जांच; तेल धुंध संग्राहक प्रणाली, और अधिक 8. स्थिर सटीकता उच्च पोजिशनिंग सटीकता के साथ बंद लूप ऑप्टिकल लीनियर स्केल लीड बॉल्सक्रू के थर्मल एक्सटेंशन के कारण होने वाली पोजिशनिंग एरर को प्रभावी ढंग से दबा सकता है। 9. सिस्टम स्थिरता सीमेंस 828D सिस्टम से लैस है। |
उत्कीर्णन और मिलिंग मशीनिंग केंद्र पैरामीटर
|
नमूना |

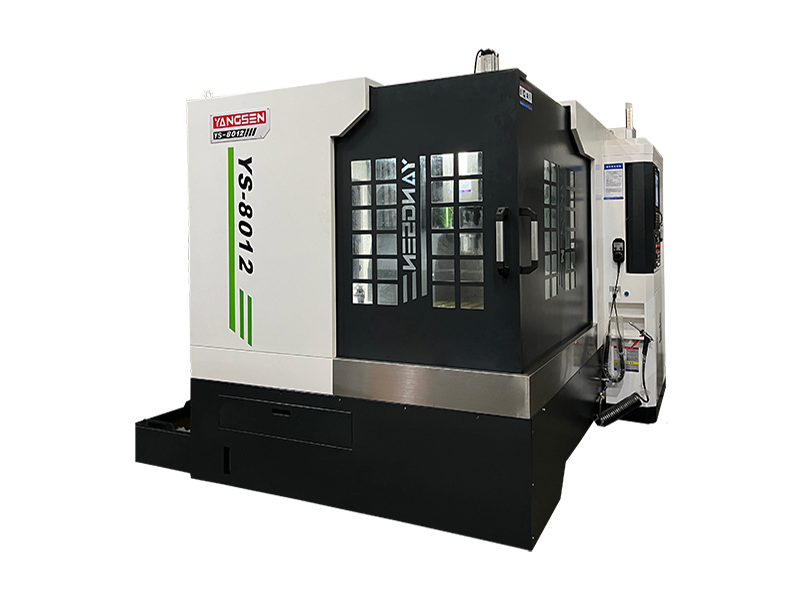

वाईएस-8012 |
||
|
विषय |
विशेष विवरण |
इकाइयों |
|
|
यात्रा |
एक्स / वाई / जेड अक्ष |
mm |
800/1200/300 |
|
वर्कटेबल के लिए स्पिंडल नाक |
mm |
195-495 |
|
|
थ्री-एक्सिस गाइडवे |
/ |
रैखिक गाइडवे |
|
|
दरवाजे की चौड़ाई |
/ |
810 |
|
|
काम की मेज |
वर्कटेबल आकार (एल * डब्ल्यू) |
mm |
1200 * 800 |
|
अधिकतम टेबल लोड |
kg |
1000 |
|
|
टी स्लॉट |
mm |
7-18x100 |
|
|
धुरा |
स्पिंडल टेपर |
प्रकार |
बीटी-40 |
|
स्पिंडल स्पीड |
आरपीएम |
15000 |
|
|
स्पिंडल ड्राइव प्रकार |
/ |
निर्मित में |
|
|
फीड दर |
रैपिड ट्रैवर्स (एक्स/वाई/जेड) |
मी/मिनट |
15/15/12 |
|
फ़ीड दर काटना (X/Y/Z) |
मी/मिनट |
12 |
|
|
उपकरण परिवर्तक |
उपकरण परिवर्तक |
/ |
हिंडोला सर्वो एटीसी |
|
मोटर |
धुरी का मोटर |
kw |
5.5 |
|
तीन-अक्ष सर्वो मोटर |
kw |
1.3/3.0/1.3 |
|
|
शुद्धता |
शुद्धता |
mm |
± 0.005 |
|
repeatability |
mm |
± 0.003 |
|
|
शक्ति की आवश्यकता है |
पावर आवश्यकता |
केवीए |
12 |
|
वायु दाब की आवश्यकता |
किग्रा/सेमी² |
6^8 |
|
|
अन्य |
बाहरी आयाम (एल * डब्ल्यू * एच) |
mm |
3000x2500x2600 |
|
कुल वजन |
t |
6.8 |
|
|
7.5KW-ER32-24000 ऑटो उपकरण लंबाई माप तकला तेल कूलर पूरी तरह से संलग्नक गार्ड |
शीतलक टैंक और तेल स्किमर हैंड व्हील (एमपीजी) लेवलिंग बोल्ट और पैड टूल बॉक्स |
स्वचालित स्नेहन प्रणाली ट्रांसफार्मर एलईडी वर्क लाइट स्पिंडल एयर और कूलेंट ब्लास्ट |
ट्रांसमिशन सॉफ्टवेयर और केबल 20मी एलईडी 3 रंग चेतावनी प्रकाश रखरखाव और संचालन मैनुअल इलेक्ट्रिक कैबिनेट के लिए हीट एक्सचेंज |
विकल्प
|
तेल धुंध कलेक्टर एटीसी |
7.5KW-BT30-24000
|
बीबीटी40-15000
|
रोटरी मेज़
|
