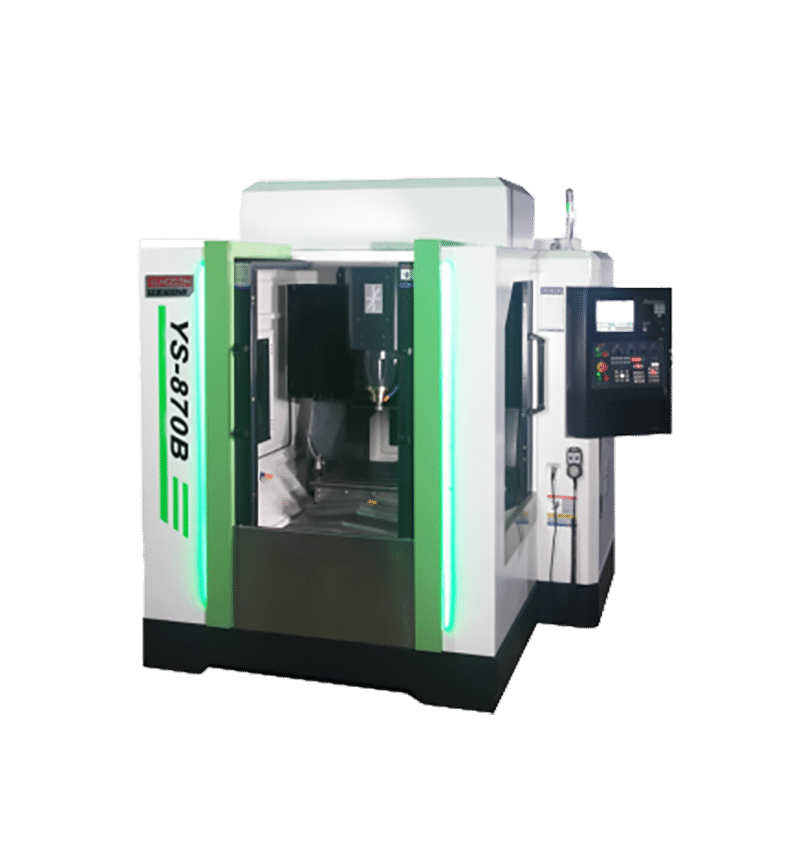

सीएनसी उत्कीर्णन और मिलिंग मशीन सेंटर वाईएस-870बी

उत्कीर्णन और मिलिंग मशीन सेंटर उत्कीर्णन के साथ-साथ ड्रिलिंग, मिलिंग, ग्राइंडिंग और टैपिंग भी कर सकता है। यह मशीन उच्च गति पर संचालित होती है और इसमें उच्च कटिंग क्षमता और मशीनिंग सटीकता होती है। इसका व्यापक रूप से उपयोग सटीक मोल्ड, कॉपर इलेक्ट्रोड, शू मोल्ड निर्माण, घड़ियों, कलाई घड़ियों और चश्मे आदि के बैच प्रसंस्करण में किया जाता है।

मैक्स। एक्स-अक्ष यात्रा :
800mm
मैक्स। वाई-अक्ष यात्रा :
700mm
मैक्स। Z- अक्ष यात्रा :
300mm
मैक्स वर्कपीस की लंबाई :
720mm
मैक्स वर्कपीस चौड़ाई :
640mm
मैक्स वर्कपीस वजन :
400KG
आवेदन :
Precision Mold
प्रसंस्करण :
Drilling, Milling, Tapping, Engraving

उत्पाद का परिचय

Sउत्कीर्णन और मिलिंग मशीन की संरचनात्मक विशेषताएं

उत्कीर्णन और मिलिंग मशीन की विशेषताएं

1. उत्कीर्णन और पिसाई मशीन का एक पेटेंटकृत स्पिंडल बॉक्स

स्पिंडल बॉक्स के अंदर एक सीढ़ीनुमा छेद होता है; इलेक्ट्रिक स्पिंडल को इस सीढ़ीनुमा छेद में लगाया जाता है, और स्पिंडल बॉक्स को फिक्स करने के लिए एक फ्लेंज का उपयोग किया जाता है।

2. कार्य तालिका

बॉक्स संरचना और बॉलस्क्रू एकीकृत रूप से निर्मित होते हैं।

3. प्रकाशीय रैखिक पैमाने

वैकल्पिक हेडेनहेन, फागोर ऑप्टिकल लीनियर स्केल, जिनकी सटीकता ±5um से कम है।

4. आधार

बहुस्तरीय दीवार बॉक्स संरचना, पीछे से चिप निष्कर्षण

5. पुल स्तंभ की त्रिकोणीय पसली संरचना

डोर ब्रिज की त्रिकोणीय रिब संरचना का उपयोगिता मॉडल मशीन टूल की गतिशील और स्थिर कठोरता में सुधार करता है और प्रसंस्करण सटीकता को बढ़ाता है।

6.वैकल्पिक डायरेक्ट-ड्रिवन BBT40 स्पिंडल

7. कॉन्फ़िगरेशन अपग्रेड करें

मानक सर्वो कैरोसेल टूल मैगज़ीन; एचएसके-ई40 मोटर स्पिंडल; ग्रेफाइट सुरक्षा पैकेज; लेजर टूल प्रोब; ऑयल मिस्ट कलेक्टर सिस्टम, और भी बहुत कुछ।

8. स्थिर सटीकता

उच्च स्थिति निर्धारण सटीकता वाले बंद लूप ऑप्टिकल रैखिक तराजू, लेड बॉलस्क्रू के थर्मल विस्तार के कारण होने वाली स्थिति निर्धारण त्रुटि को प्रभावी ढंग से दबा सकते हैं।

9. सिस्टम स्थिरता

सीमेंस 828डी सिस्टम से सुसज्जित।

उत्कीर्णन और मिलिंग मशीनिंग केंद्र पैरामीटर

नमूना			वाईएस-870बी
विषय	विशेष विवरण	इकाइयों
यात्रा	X/Y/Z अक्ष	mm	800/700/300
	स्पिंडल नोज से वर्कटेबल तक	mm	205-505
	तीन-अक्षीय गाइडवे	/	रेखीय गाइडवे
	दरवाजे की चौड़ाई	/	810
काम की मेज	वर्कटेबल का आकार (लंबाई*चौड़ाई)	mm	720*640
	अधिकतम टेबल भार	kg	400
	टी स्लॉट	mm	5-16x120
धुरा	स्पिंडल टेपर	प्रकार	ईआर32
	स्पिंडल गति	आरपीएम	24000
	स्पिंडल ड्राइव प्रकार	/	निर्मित में
फीड दर	तीव्र पारगमन (X/Y/Z)	मीटर/मिनट	15/15/12
फीड दर	कटाई फ़ीड दर (X/Y/Z)	मीटर/मिनट	12
टूल चेंजर	टूल चेंजर	/	कैरोसेल सर्वो एटीसी
मोटर	स्पिंडल मोटर	kw	7.5
मोटर	तीन-अक्षीय सर्वो मोटर	kw	0.85/0.85/1.3
आवश्यक बिजली	बिजली की आवश्यकता	केवीए	10
आवश्यक बिजली	वायु दाब की आवश्यकता	किलोग्राम/सेमी²	6^8
अन्य	बाह्य आयाम (लंबाईचौड़ाईऊंचाई)	mm	2100x2700x2550
अन्य	कुल वजन	t	5
