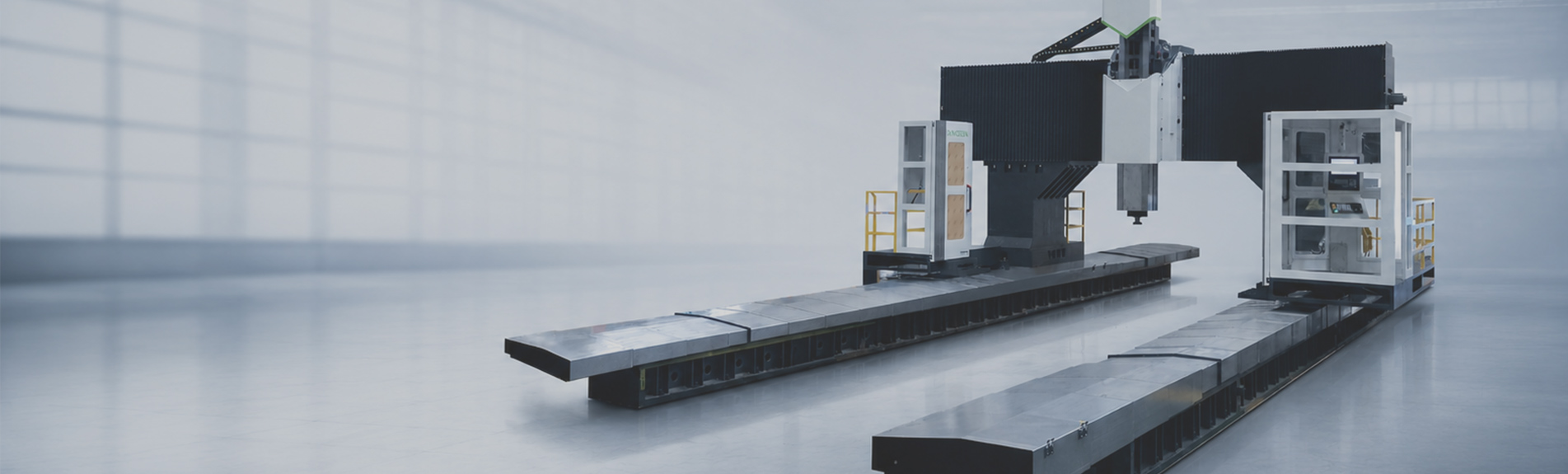

गैन्ट्री मशीनिंग सेंटर

चीन में यांगसेन-गैन्ट्री मशीनिंग सेंटर निर्माता

गैन्ट्री मशीनिंग सेंटर एक उच्च परिशुद्धता और उच्च दक्षता वाली सीएनसी मशीन टूल है, जिसका उपयोग मुख्य रूप से बड़े और जटिल वर्कपीस की प्रोसेसिंग के लिए किया जाता है। इसकी संरचनात्मक विशेषता बीम और स्तंभों से बना गैन्ट्री फ्रेम है, जो उच्च कठोरता और स्थिरता प्रदान करता है और भारी कटाई और उच्च परिशुद्धता प्रोसेसिंग के लिए उपयुक्त है। इसका व्यापक रूप से एयरोस्पेस, मोल्ड निर्माण, ऊर्जा उपकरण, जहाज निर्माण और अन्य क्षेत्रों में उपयोग किया जाता है।

एयरोस्पेस और मोल्ड निर्माण के लिए हैवी ड्यूटी गैन्ट्री मशीनिंग सेंटर यांगसेन सीएनसी

गैन्ट्री मशीनिंग केंद्र यह उस मशीनिंग सेंटर को संदर्भित करता है जिसमें मुख्य शाफ्ट की Z अक्ष टेबल के लंबवत होती है। यह विशेष रूप से बड़े वर्कपीस और जटिल आकार वाले वर्कपीस की मशीनिंग के लिए उपयुक्त है।

गैन्ट्री मशीनिंग कोर तकनीकी पैरामीटर (वाईएसएम-1517)उदाहरण के तौर पर）

X/Y/Z अक्ष: 1500*1700*1000

स्पिंडल: बीबीटी50

सबसे कम समय में टूल बदलने का समय: 4.9 सेकंड

वर्कबेंच की अधिकतम भार क्षमता: 2 टन

कटाई की गति: 8000 मिमी/मिनट

गैन्ट्री-प्रकार के मशीनिंग सेंटर बनाम पारंपरिक संरचना

पारंपरिक संरचना	यांगसेन नया
पारंपरिक संरचना: डबल ट्रैक टी-टाइप रैम। परंपरागत संरचना बेल्ट द्वारा जुड़ी होती है, जिससे शोर अधिक होता है और गतिशील संतुलन बिगड़ जाता है। प्रसंस्करण के दौरान कंपन के कारण उपकरण के निशान आसानी से बन जाते हैं और उच्च गति पर प्रसंस्करण संभव नहीं होता है।	यांगसेन नया: चार-रेल वर्गाकार रैम। इसमें अंतर्निहित प्रत्यक्ष कनेक्शन डिजाइन स्पिंडल मोटर से स्पिंडल तक बिजली संचरण की खपत को कम करता है।
पारंपरिक संरचना डबल ट्रैक टी-टाइप रैम परंपरागत टी-आकार के रैम में डबल ट्रैक (6 स्लाइडर) का डिज़ाइन अपनाया जाता है, जिसकी कठोरता खराब होती है।	यांगसेन नया चार-रेल वर्गाकार रैम यांगसेन ने चार-लाइन रेल (10 स्लाइडर) वर्गाकार रैम संरचना डिजाइन को अपनाया है, जो अधिक कठोरता प्रदान करता है।
सामान्य वर्गाकार रैम: प्रत्यक्ष युग्मन स्पिंडल सामान्य वर्गाकार रैम लंबी कपलिंग द्वारा संचालित होते हैं, और कपलिंग की लंबाई इतनी अधिक होती है कि आसानी से गति उत्पन्न करना संभव नहीं होता है: 1. खराब गतिशील संतुलन प्रभाव 2. निम्न संचरण दर 3. टॉर्क हानि की समस्या है।	यांगसेन का नया फीचर: अंतर्निर्मित मोटर स्पिंडल यांगसेन के नए मॉडल में अंतर्निर्मित प्रत्यक्ष स्थापना की सुविधा है, जिससे लंबी कपलिंग की आवश्यकता समाप्त हो जाती है और अंतर्निर्मित प्रत्यक्ष स्थापना का उपयोग कम हो जाता है: 1. लंबी कपलिंगों में टॉर्क हानि की समस्या को कम करना 2. मशीनिंग की सटीकता और कटिंग की कठोरता में सुधार करें 3. उत्कृष्ट फिनिशिंग और उच्च सतह फिनिश के लिए अच्छा गतिशील संतुलन।
परंपरागत: संरचनात्मक बीम। परंपरागत संरचना में बीम बॉक्स संरचना के भीतर कोई सुदृढ़ीकरण पसलियां नहीं होती हैं।	यांगसेन न्यू: क्रॉस रिब थिकेनड बीम। यांगसेन के नए बीम का विस्तार बड़ा है और इसमें मजबूत विरूपण प्रतिरोध वाली क्रॉस रिब संरचना का उपयोग किया गया है।
परंपरागत: संरचनात्मक स्तंभ।	यांगसेन नया: सूर्य पसली स्तंभ 1. एक-टुकड़ा कास्ट कॉलम संरचना, मोटे कॉलम सेक्शन आकार के साथ मिलकर, बीम और आधार के बीच कठोरता संचरण को प्रभावी ढंग से जोड़ती है, और YZ अक्ष की कटिंग कठोरता में काफी सुधार करती है। 2. स्तंभ के भीतर सूर्य के आकार की पसली की डिज़ाइन उच्च स्थिरता और उच्च कठोरता प्रदान करती है।
1. स्प्लिट बेयरिंग मोटर बेस में, बेयरिंग और मोटर इंस्टॉलेशन होल की समाक्षता को नियंत्रित करना मुश्किल होता है; स्क्रू और मोटर एक बेल्ट द्वारा जुड़े होते हैं, जिसमें एक गैप होता है, और संचरण कठोरता खराब होती है। 2. निश्चित बिंदु लीड स्क्रू की सहायक समर्थन संरचना में, स्प्रिंग समर्थन बल अस्थिर होता है, और अनुवर्ती समर्थन लीड स्क्रू का गुरुत्वाकर्षण विरूपण बड़ा होता है।	1. यांगसेन का वन-पीस बेयरिंग मोटर बेस, मजबूत कठोरता, बेयरिंग और मोटर इंस्टॉलेशन होल की उच्च समाक्षता; स्क्रू और मोटर के बीच का कनेक्शन प्लेनेटरी रिड्यूसर द्वारा होता है, कोई गैप नहीं होता, और अच्छी ट्रांसमिशन कठोरता प्रदान करता है। 2. अनुवर्ती स्क्रू सहायक समर्थन संरचना, लंबे स्ट्रोक वाले स्क्रू के गुरुत्वाकर्षण झुकाव के कारण स्थिति सटीकता पर पड़ने वाले प्रभाव को कम करती है।

गैन्ट्री डबल कॉलम मशीनिंग सेंटर का अनुप्रयोग

एयरोस्पेस: टाइटेनियम मिश्र धातु से बने विमानन संरचनात्मक भागों का प्रसंस्करण।

ऊर्जा उद्योग: बड़े पवन टरबाइन गियरबॉक्स हाउसिंग का प्रसंस्करण।

मोल्ड निर्माण: ऑटोमोटिव डाई-कास्टिंग मोल्ड एकीकृत मोल्डिंग।

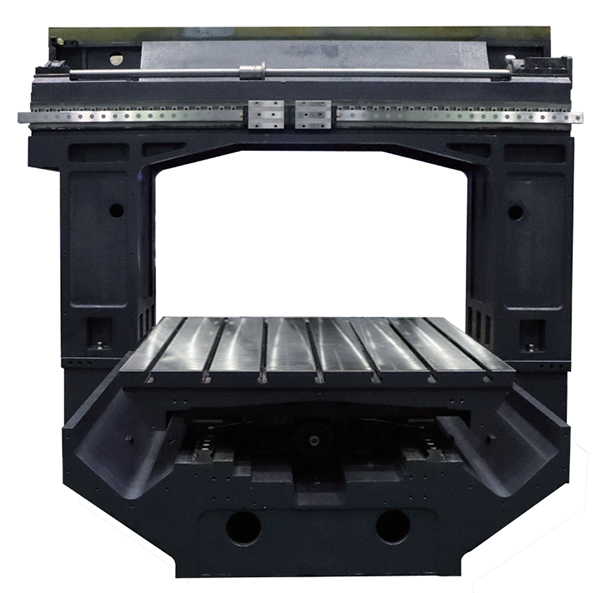

गैन्ट्री मशीनिंग सेंटर की संरचनात्मक विशेषताएं:

1. वर्कबेंच:

गैन्ट्री मशीनिंग सेंटर की टेबल मूल रूप से आयताकार होती है। टेबल, बेड, कॉलम, बीम और रैम जैसे बड़े और भारी कास्टिंग कच्चे लोहे या वेल्डेड भागों से बने होते हैं। कास्टिंग की आंतरिक गुहा उन्नत डिज़ाइन वाली मधुकोश मिश्रित संरचना है, जिसे एजिंग और सेकेंडरी टेम्परिंग द्वारा उपचारित किया गया है ताकि अवशिष्ट आंतरिक तनाव को दूर किया जा सके और सामग्री को स्थिर किया जा सके, जिससे वर्कपीस की मशीनिंग सटीकता और मशीन टूल के जीवनकाल की स्थिरता सुनिश्चित हो सके।

2. स्पिंडल:

बीबीटी50-डी200 उच्च कठोरता वाले स्पिंडल और 6 आयातित बड़े स्टील बॉल बियरिंग का उपयोग करते हुए, उत्कृष्ट कटिंग क्षमता प्राप्त होती है।

3. गैन्ट्री--स्तंभ:

गैन्ट्री में एक बीम और दो स्तंभ होते हैं। इसे तीन प्रकारों में विभाजित किया जा सकता है: बीम फिक्स्ड, पोजिशनिंग ब्लॉक द्वारा बीम लॉक्ड सेगमेंटेड लिफ्टिंग, और बीम फ्री लिफ्टिंग।

4. राम:

रैम को दो प्रकारों में विभाजित किया जा सकता है: खुला प्रकार और बंद प्रकार। खुले प्रकार की रैम को प्रेशर प्लेट द्वारा हेडस्टॉक पर जकड़ा जाता है, और रैम का अनुप्रस्थ काट क्षेत्रफल बड़ा होता है; बंद प्रकार की रैम को हेडस्टॉक में जकड़ा जाता है, और रैम का अनुप्रस्थ काट क्षेत्रफल छोटा होता है।

5. स्वचालित टूल चेंजर (एटीसी) प्रणाली:

टूल मैगज़ीन के तीन मूल प्रकार होते हैं: टरेट प्रकार, ड्रम प्रकार और चेन लंबाई प्रकार।

6. एक्सेसरी हेडर चार्जर सिस्टम:

बड़े, भारी और जटिल पुर्जों की मशीनिंग के लिए अक्सर कई अटैचमेंट हेड की आवश्यकता होती है। अटैचमेंट हेड को वर्कपीस की प्रोसेसिंग आवश्यकताओं के अनुसार विशेष रूप से डिज़ाइन किया जाता है और इसे आमतौर पर राइट-एंगल हेड, एक्सटेंशन हेड, स्पेशल एंगल हेड और यूनिवर्सल हेड में विभाजित किया जाता है।

7. गैन्ट्री मशीनिंग सेंटर (कंप्यूटरीकृत संख्यात्मक नियंत्रण) सीएनसी सिस्टम:

कई सीएनसी सिस्टम आपूर्तिकर्ता हैं, और विभिन्न आवश्यकताओं के अनुसार सिस्टम ब्रांड और मॉडल के विभिन्न विकल्प उपलब्ध हैं।

8. गैन्ट्री मशीनिंग सेंटर की प्रसंस्करण सटीकता:

मशीन टूल की सटीकता से तात्पर्य बाहरी भार के अभाव में मशीन टूल की मूल सटीकता से है। सटीकता को आमतौर पर इसके विपरीत - आदर्श स्थिति से विचलन (संक्षेप में त्रुटि) द्वारा दर्शाया जाता है, और त्रुटि जितनी कम होगी, सटीकता उतनी ही अधिक होगी।

यांगसेन गैन्ट्री मशीनिंग सेंटर्स के लिए 2 सीरीज पेश करता है:

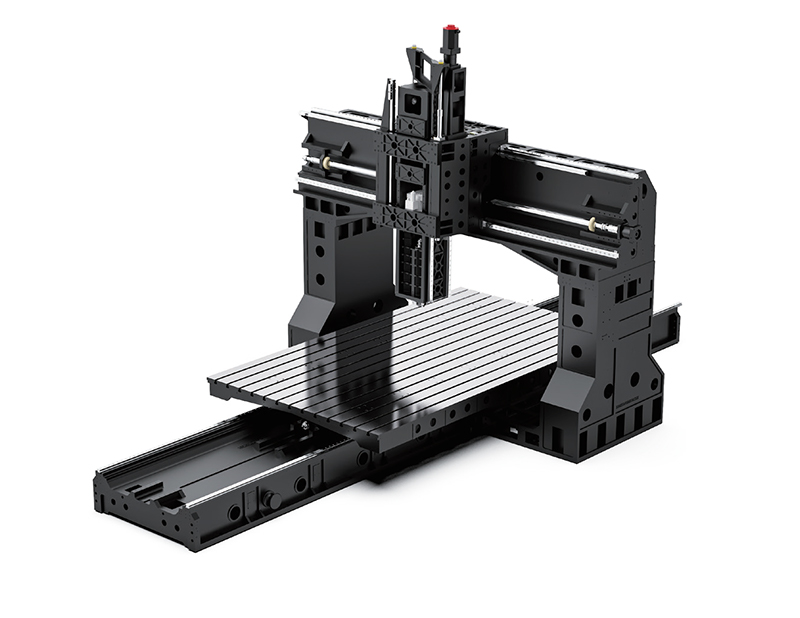

वाईएसएम गैन्ट्री संरचना की विशेषताएं:

वाईएसएम एक डबल-कॉलम मशीनिंग सेंटर है जिसमें मजबूत कठोरता, सममित संरचना और उच्च स्थिरता है। घटक संरचना के निरंतर अनुकूलन के माध्यम से, उत्पाद के गतिशील प्रदर्शन में सुधार किया जाता है, और उच्च शक्ति, उच्च टॉर्क, उच्च दक्षता और उच्च परिशुद्धता वाली मशीनिंग प्राप्त की जाती है। यह जहाज निर्माण, धातु विज्ञान, खनन मशीनरी, विद्युत ऊर्जा, निर्माण मशीनरी, भारी उद्योग मशीनरी आदि जैसे बड़े पैमाने पर प्रसंस्करण क्षेत्रों के लिए उपयुक्त है।

①. आधार संरचना: डबल-गाइडवे डिज़ाइन की तुलना में, इसकी कठोरता 50% अधिक है; चार-गाइडवे डिज़ाइन की तुलना में, यह अधिक सममित और समान रूप से वितरित है, जिससे मल्टी-गाइडवे स्लाइडर के प्रतिरोध के कारण होने वाली बिजली की हानि कम हो जाती है; 3 मीटर चौड़ा वर्कटेबल, 2.1 मीटर बेस लीनियर गाइडवे। इसका सर्वोत्तम अनुपात स्पैन 0.7 है। 2. गैन्ट्री मूविंग नट संरचना: X-अक्ष को घूमने वाले नट द्वारा संचालित किया जाता है, और बॉल स्क्रू रॉड की घूर्णन सटीकता बनाए रखने के लिए मध्य में तीन-बिंदु समर्थन का उपयोग किया जाता है। साथ ही, इसकी भार वहन क्षमता अधिक है और काटने के दौरान कंपन प्रतिरोध अच्छा है। यह मशीन टूल के गतिशील गुणों को बेहतर बनाता है और मशीन टूल की सटीकता, स्थिरता और सेवा जीवन को बढ़ाता है। ③. वर्गाकार राम: बड़े आकार का। यह अधिक मजबूत डिज़ाइन है; इसमें अंतर्निहित डायरेक्ट कनेक्शन डिज़ाइन स्पिंडल मोटर से स्पिंडल तक बिजली संचरण की खपत को कम करता है। ④ स्लाइड की विशेषताएं इसके बड़े आकार और मजबूत डिजाइन से यह सुनिश्चित होता है कि रैम का ऊपरी हिस्सा तीन लंबे स्लाइडरों द्वारा मजबूती से पकड़ा हुआ है, और निचला हिस्सा चार मानक स्लाइडरों द्वारा समर्थित है। ⑤. नाइट्रोजन प्रतिभार: मोटर पर पड़ने वाले भार और बॉलस्क्रू के बेयरिंग बल को कम करें, बॉलस्क्रू और मोटर के जीवनकाल को बढ़ाएं, और प्रसंस्करण सटीकता सुनिश्चित करने के लिए जेड अक्ष के त्वरण को बढ़ाएं। ⑥. बीम संरचना: सीढ़ीदार एल-आकार का डिज़ाइन कठोरता को बढ़ाता है; अवतल सी-आकार की संरचना में बेहतर झुकने का प्रतिरोध होता है; बड़े सेक्शन का डिजाइन; परिमित तत्व विश्लेषण। ⑦. बॉलस्क्रू सपोर्ट फ्रेम सिस्टम: ⑧. स्तंभ संरचना: कॉलम का 1.28 मीटर का अति-चौड़ा डिज़ाइन समग्र कटिंग कंपन को कम करता है और मशीन टूल को स्थिर बनाता है।

YSM23/27 श्रृंखला:2-लाइन ट्रैक और 1-हार्ड रेल।

वाईएसएमवी श्रृंखला: 3-लाइन ट्रैक।

YSM28/32 रैम सीरीज:2-लाइन ट्रैक और 1-हार्ड रेल।

YSM34/42 रैम सीरीज:2-लाइन ट्रैक और 1-हार्ड रेल।

वाईएसएमडी गैन्ट्री संरचना की विशेषताएं:

दोहरे स्तंभ की संरचना उच्च कठोरता वाला सहारा प्रदान करती है। काउंटरवेट बैलेंस का उपयोग मशीन को स्थिर रूप से चलाने और बॉल स्क्रू पर भार कम करने के लिए किया गया है, जिससे लंबे समय तक सटीकता बनी रहती है।

मूविंग कॉलम मशीनिंग सेंटर और फिक्स्ड बीम डबल गैन्ट्री मूविंग मशीनिंग सेंटर एक ही समय में एक वर्कपीस को प्रोसेस कर सकते हैं, साथ ही दो वर्कपीस को भी प्रोसेस कर सकते हैं। इनकी प्रोसेसिंग क्षमता उच्च होती है और ये कम जगह घेरते हैं। क्लैम्पिंग प्रक्रिया में ये उपरोक्त प्रोसेसिंग कुशलतापूर्वक और उच्च परिशुद्धता के साथ पूरी कर सकते हैं।

①. एंटी-बैकलैश ट्रांसमिशन संरचना के साथ ड्यूल मोटर: उच्च परिशुद्धता, भारी भार, उच्च गति, कम शोर, लंबी सेवा आयु। 2. गियर ट्रांसमिशन: उच्च परिशुद्धता, भारी भार, उच्च गति, कम शोर, लंबी सेवा आयु। ③. वर्गाकार रैम और स्लाइडिंग सीट संरचना: डायरेक्ट-ड्रिवन डिज़ाइन; बड़े आकार और मजबूत डिजाइन से यह सुनिश्चित होता है कि रैम मजबूती से जुड़ी हुई है; ऊपर की तरफ तीन विस्तारित स्लाइडर और नीचे की तरफ चार मानक स्लाइडर। ④. वर्टिकल/हॉरिजॉन्टल ऑटोमैटिक टूल मैगज़ीन: ⑤. इटली बीएफ गियर बॉक्स: उच्च प्रदर्शन गति, कम शोर। यह मोटर की स्थिर शक्ति सीमा को बढ़ा सकता है। इसे स्थापित करना आसान है। इस मशीन का उपयोग कई प्रकार की मोटरों के साथ किया जा सकता है। यह उच्च शक्ति तनाव और छोटे आकार के लिए उपयुक्त है। ⑥. विस्तारित कोण मिलिंग हेड ⑦. स्वचालित हाइड्रोलिक एंगल मिलिंग हेड ⑧. दो-तरफ़ा स्पिंडल एंगल मिलिंग हेड

वाईएसएमडी श्रृंखला:

एम सीरीजगैन्ट्री संरचना की विशेषताएं:

एम सीरीज गैन्ट्री मशीनिंग सेंटर को बड़े और भारी वर्कपीस की उच्च कठोरता, उच्च टॉर्क और दीर्घकालिक स्थिर मशीनिंग के लिए डिज़ाइन किया गया है।

मोनोब्लॉक सममित गैन्ट्री संरचना और अनुकूलित गतिशील डिजाइन के साथ, यह भारी कटिंग, सटीक मिलिंग और बड़े पुर्जों की मशीनिंग में उत्कृष्ट प्रदर्शन प्रदान करता है।

इस श्रृंखला का व्यापक रूप से जहाज निर्माण, धातु विज्ञान, खनन, विद्युत उत्पादन, इंजीनियरिंग मशीनरी और भारी उद्योग विनिर्माण में उपयोग किया जाता है।

	मोनोब्लॉक बेस कास्टिंग: • रिब प्रबलित कठोर आधार डिजाइन। • एकीकृत चिप चैनल; बढ़ी हुई कठोरता/स्थिरता। • रेखीय गाइडों के नीचे लंबवत पसलियां: पार्श्व बल घटकों को समाप्त करती हैं। • वायुरोधी डिजाइन तेल के रिसाव को रोकता है। • कार्य ऊंचाई: 715 मिमी (वर्कपीस तक पहुंचने के लिए आदर्श)। उपयुक्त बेड ऊंचाई: बेजोड़ स्थिरता सुनिश्चित करती है।
	मोनोब्लॉक सममित गैन्ट्री डिजाइन: • रेडियल रिबिंग: बीम के विक्षेपण को रोकता है। • भारी अनुभाग वाले स्तंभ/बीम: बढ़ी हुई कठोरता। • सटीक रूप से पिसी हुई बीम: उच्च समतलता सहनशीलता। • वाई-अक्ष क्लीयरेंस: साइड-मिलिंग क्षमता।
	सममित चतुर्भुज रैखिक गाइड: • रैम पर (4×45 मिमी) उच्च गति सटीक कटिंग के लिए बेहतर कठोरता सुनिश्चित करता है। • कॉम्पैक्ट क्रॉस-सेक्शन वाला डायरेक्ट-ड्राइव BBT50-Φ190 स्पिंडल इंटरफेरेंस ज़ोन को कम करता है, जिससे कठोरता और थर्मल स्थिरता बढ़ती है।
	त्रिभुजाकार क्रॉस-सेक्शन सैडल डिज़ाइन: • वाई-अक्ष रेल की लंबाई बढ़ाने से मशीनिंग कंपन कम हो जाता है। • ड्राइव अक्ष के निकट स्थित अनुकूलित केंद्र बिंदु गतिशील स्थिरता को बढ़ाता है।

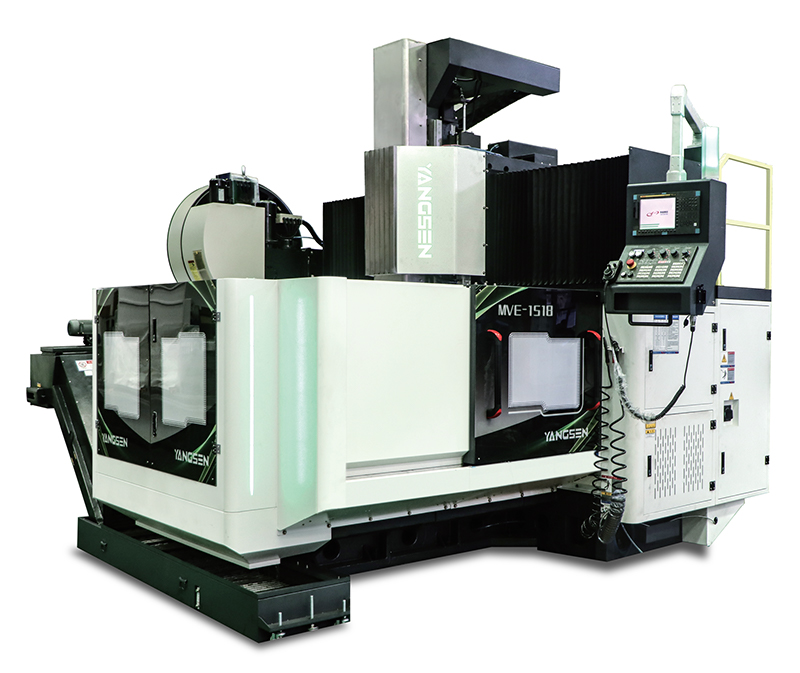

एमएचई और एमवीई श्रृंखला:

एन सीरीज गैन्ट्री संरचना की विशेषताएं:

धुरा BBT50-Φ190mm लो-नोज स्पिंडल | 6 उच्च-कठोरता वाले बियरिंग | भारी कटाई की क्षमता। स्वचालित एंगुलर मिलिंग हेड सटीक रूप से कठोर बनाया गया ट्रांसमिशन। बहुत कम विरोध। लंबी सेवा अवधि। इतालवी बीएफ गियरबॉक्स उच्च टॉर्क / कम शोर कॉम्पैक्ट डिज़ाइन | आसान इंस्टॉलेशन विस्तारित स्थिर-शक्ति रेंज एटीसी ऊर्ध्वाधर/क्षैतिज टूल मैगज़ीन | त्वरित प्रतिक्रिया वैकल्पिक 24T / 32T / 40T 5-अक्षीय द्विदिशात्मक हेड एसी अक्ष: टॉर्क मोटर्स + इलेक्ट्रो-स्पिंडल हाइड्रोलिक क्लैम्पिंग: उच्च गति स्थिरता।

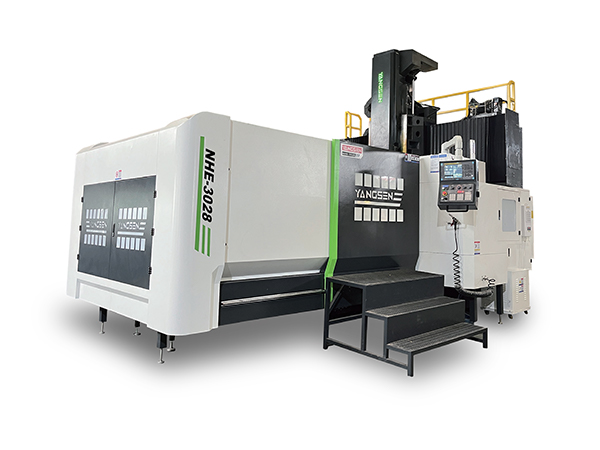

एनएचई और एनवीई श्रृंखला:

एक्स सीरीज गैन्ट्री संरचना की विशेषताएं:

इस एक्स सीरीज गैन्ट्री मशीनिंग सेंटर में उच्च कठोरता और सममित संरचना है जो बड़े और भारी वर्कपीस की स्थिर और सटीक मशीनिंग सुनिश्चित करती है।

बेहतर गतिशीलता और उच्च-टॉर्क क्षमता के साथ, यह भारी-भरकम कटाई कार्यों के लिए कुशल और सटीक प्रदर्शन प्रदान करता है।

इसका व्यापक रूप से जहाज निर्माण, धातु विज्ञान, खनन, बिजली उत्पादन और भारी मशीनरी के निर्माण में उपयोग किया जाता है।

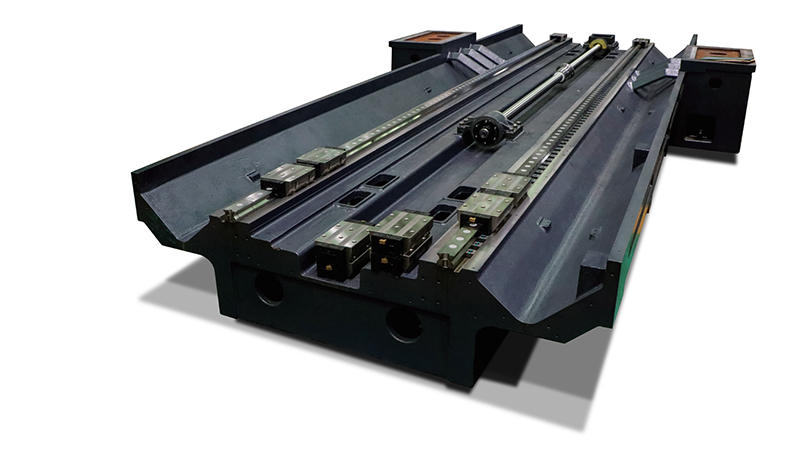

आधार

आधार में परिवहन और स्थापना के दौरान सुरक्षित और अधिक कुशल संचालन के लिए एकीकृत लिफ्टिंग बॉस लगे हुए हैं।

रेडियल रिबिंग पैटर्न, एक अनुकूलित आई-बीम संरचना के साथ मिलकर, समग्र कठोरता और संरचनात्मक स्थिरता को काफी हद तक बढ़ाता है।

स्तंभ

इस स्तंभ की आधार चौड़ाई 1200 मिमी है, जो पारंपरिक डिजाइनों की तुलना में 20% की वृद्धि दर्शाती है।

यह प्रबलित संरचना भार वहन क्षमता को बढ़ाती है और उच्च भार और उच्च टॉर्क वाली मशीनिंग प्रक्रियाओं के लिए स्थिर समर्थन सुनिश्चित करती है।

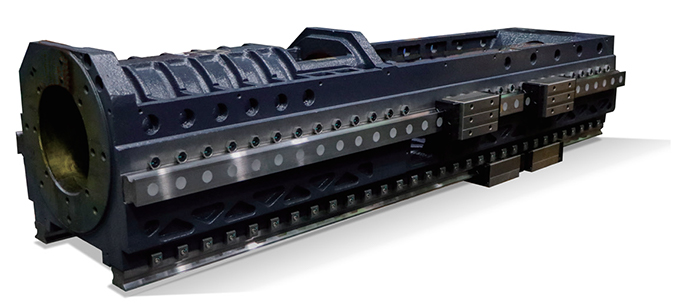

टक्कर मारना

इस रैम में त्रिकोणीय और समलम्बाकार पसलियों के साथ एक मिश्रित सुदृढ़ीकरण डिजाइन का उपयोग किया गया है।

विस्तारित बीम क्रॉस-सेक्शन और आंतरिक रेडियल पसलियां कठोरता को अधिकतम करती हैं, जिससे भारी-भरकम मशीनिंग के दौरान स्थिर कटिंग प्रदर्शन सुनिश्चित होता है।

मेज़

पेलोड क्षमता बढ़ाने के लिए वर्कटेबल में धनुषाकार संरचनात्मक डिजाइन का उपयोग किया गया है।

यह डिजाइन मशीनिंग के दौरान अनुनाद को प्रभावी ढंग से कम करता है, जिससे कंपन नियंत्रण और समग्र मशीनिंग स्थिरता में सुधार होता है।

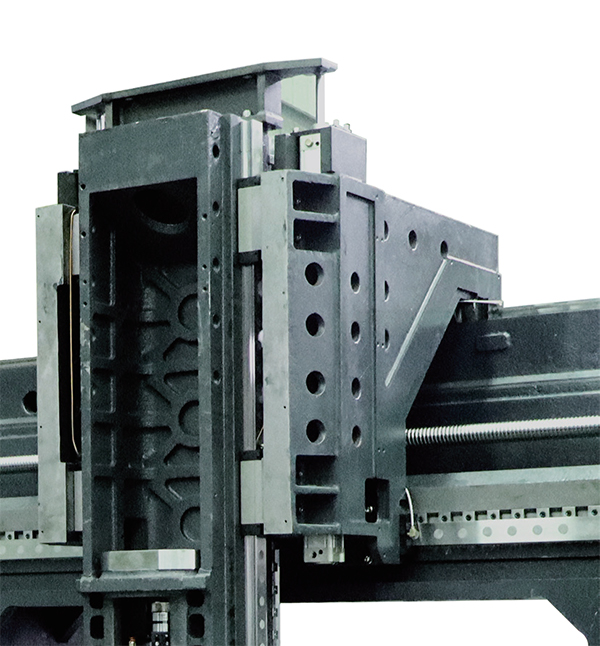

गाइड सिस्टम / स्क्वायर रैम

यह गाइड सिस्टम सममित लेआउट में चार रैखिक गाइडों का उपयोग करता है, जो संतुलित भार वितरण और सुचारू अक्षीय गति सुनिश्चित करता है।

यह मशीन 420 × 420 मिमी के वर्गाकार रैम से सुसज्जित है, जो भारी कटाई कार्यों के लिए बेहतर कठोरता और स्थिर गति नियंत्रण प्रदान करती है।

स्पिंडल हेड

स्पिंडल हेड में साइड-माउंटेड बॉलस्क्रू डिज़ाइन है, जो स्पिंडल से बीम की दूरी को कम करता है और संरचनात्मक कठोरता को बढ़ाता है।

दोहरी दीवार वाला आवरण कठोरता को बढ़ाता है, जबकि क्वाड लीनियर गाइड के साथ जेड-अक्ष वर्गाकार रैम स्थिर और सटीक स्पिंडल गति सुनिश्चित करता है।

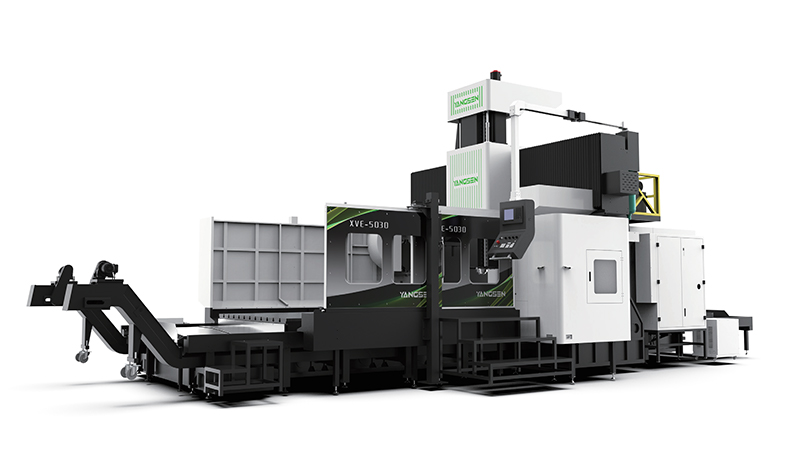

XVE सीरीज:

एक्सवीएस सीरीज:

XHE सीरीज:

एक्सएचएस श्रृंखला:
