हाई-स्पीड लेजर कटिंग मशीन एक उच्च परिशुद्धता सीएनसी प्रसंस्करण उपकरण है जिसका व्यापक रूप से आधुनिक औद्योगिक विनिर्माण में उपयोग किया जाता है। यह काटने, उत्कीर्णन और छिद्रण को एकीकृत करता है। यह अपनी उच्च काटने की सटीकता, तेज प्रसंस्करण दक्षता, बुद्धिमान संचालन और स्वचालन की उच्च डिग्री के लिए अत्यधिक पसंदीदा है।
उच्च गति ड्रिलिंग और टैपिंग मशीनधातु काटने वाली मशीन टूल्स में आमतौर पर इस्तेमाल होने वाला एक प्रकार का धातु काटने वाला सीएनसी मशीनिंग उपकरण, काटने, ड्रिलिंग और टैपिंग को एकीकृत करता है। यह सटीक प्रसंस्करण, तेज़ प्रसंस्करण, सरल संचालन और ड्रिलिंग और टैपिंग में उच्च स्तर के स्वचालन के अपने लाभों के साथ व्यापक रूप से उपयोग किया जाता है।
ड्रिलिंग और टैपिंग मशीन की शैली और कार्य मशीनिंग सेंटर (VMC) के समान हैं। यह ड्रिलिंग, टैपिंग और मिलिंग जैसे कार्यों को पूरा कर सकता है। यह एक अपरिहार्य उत्पादन और प्रसंस्करण उपकरण है और कई भागों प्रसंस्करण संयंत्रों और छोटी दुकानों के लिए एकदम सही समाधान है।
1. उच्च परिशुद्धता टैपिंग स्ट्रोक का सरल समायोजन।
2. डबल सुरक्षा क्लच डिवाइस वायर-टैपिंग के टूटने को रोक सकता है।
3. बहु-अक्षीय टैपिंग मशीनों का सहयोग उच्च दक्षता वाला संचालन उत्पन्न कर सकता है।
4. उच्च कठोरता वाला स्पिंडल: उच्च गति वाली ड्रिलिंग और टैपिंग मशीन का लाभ यह है कि स्पिंडल मिलिंग बल बड़ा है: स्पिंडल की गति 10,000 आरपीएम (20,000 आरपीएम) है, और शक्ति 5.5/7.5 किलोवाट है, जो कम समय में कठोर मशीनिंग क्रियाएं कर सकती है। मुख्य शाफ्ट कम गर्मी उत्पादन के साथ उच्च गति और उच्च परिशुद्धता बीयरिंग को अपनाता है, जिसमें कम कंपन और शोर होता है। स्पिंडल एडवांस और रिट्रेक्ट टूल स्वचालित रूप से और सटीक रूप से दांतों की दूरी के अनुसार मेल खाता है, और यह काम के दौरान ऊपर नहीं तैरेगा।
5. उत्पादन क्षमता में सुधार और समय और प्रयास को बचाने के लिए इसे 2-24-अक्ष चल बहु-अक्ष, निश्चित बहु-अक्ष और अनुक्रमण प्लेट के साथ मिलान किया जा सकता है।
6. ग्राहकों के भागों प्रसंस्करण की जरूरतों और विकल्पों के अनुसार, हम अर्द्ध स्वचालित और स्वचालित ड्रिलिंग और टैपिंग मशीन काटने की मशीनों की योजना, डिजाइन और निर्माण कर सकते हैं।
7. परिपक्व संख्यात्मक नियंत्रण प्रणाली (फैनुक, सीमेंस, और वाईएस-एस 800): उच्च गति ड्रिलिंग और टैपिंग मशीन उच्च प्रदर्शन, उच्च स्थिरता और उच्च गति डेटा प्रसंस्करण क्षमता वाली प्रणाली से लैस है, जो त्रि-आयामी प्रसंस्करण प्रक्रिया में अधिक प्रभावी है।
| एक्स/वाई/जेड अक्ष | 800/450/410 |
| स्पिंडल गति | 20000आरपीएम |
| स्थिति सटीकता | ±0.005 |
| दोहराई गई स्थिति सटीकता | ±0.003 |
| कार्य-तालिका का अधिकतम भार | 350 किलो |
सबसे पहले, पारंपरिक ड्रिलिंग और टैपिंग मशीनों का स्ट्रोक आम तौर पर 800 × 400 के भीतर होता है। हालांकि यह बोरिंग और मिलिंग हो सकता है, मिलिंग लोड कमजोर है, और इसका उपयोग आमतौर पर एल्यूमीनियम सामग्री की ड्रिलिंग और टैपिंग के लिए किया जाता है।
पारंपरिक ड्रिलिंग और टैपिंग मशीन के आधार पर उच्च गति वाली ड्रिलिंग और टैपिंग मशीन का लगातार नवाचार किया जाता है। मिलिंग शक्ति और पूरी मशीन की कठोरता को विकसित करते हुए, ड्रिलिंग और टैपिंग मशीन की मूल प्रसंस्करण दक्षता को बनाए रखा जाता है।
बुर्ज-प्रकार के उपकरण पत्रिका को उपकरण बदलने के लिए केवल 2 सेकंड की आवश्यकता होती है, जो उच्च-सटीक टैपिंग को पूरा कर सकता है और दक्षता को ध्यान में रख सकता है। दूसरे, उच्च गति प्रोफ़ाइल ड्रिलिंग और टैपिंग मशीन को विभिन्न उपयोगकर्ताओं की आवश्यकताओं के अनुसार विकसित और अनुकूलित किया जा सकता है। पारंपरिक ड्रिलिंग और टैपिंग मशीन की तुलना में, यह विभिन्न प्रसंस्करण संयंत्रों की विभिन्न प्रसंस्करण आवश्यकताओं को पूरा कर सकता है।
1. प्रसंस्करण और उत्पादन की कार्यकुशलता में सुधार, और श्रम लागत में कमी:
उच्च गति ड्रिलिंग और टैपिंग मशीन टैप किए जाने वाले भागों की छिद्रण और टैपिंग क्रियाओं को एकीकृत करती है, और टैपिंग और छिद्रण सीधे छिद्रण मशीन पर एक साथ किया जाता है और स्वचालन की डिग्री में सुधार और प्रसंस्करण प्रक्रियाओं को कम करता है।
2. स्थापित करने में आसान, बदलने में आसान, संचालित करने में आसान, और नौसिखियों के लिए आसान:
उच्च गति ड्रिलिंग और टैपिंग मशीन का डिज़ाइन मजबूत और टिकाऊ है, आकार में छोटा है, और विभिन्न सांचों में स्थापित करना आसान है, और दांत के सिर को विभिन्न विशिष्टताओं के साथ बदला जा सकता है। मानक सटीक धागा।
3. उत्पादन दक्षता में सुधार:
उच्च गति वाली ड्रिलिंग और टैपिंग मशीनों के उपयोग से उच्च टैपिंग परिशुद्धता, कम समय और उच्च उत्पादकता के साथ कार्य समय की बचत हो सकती है।
4. श्रम बचाएँ:
उच्च गति वाली ड्रिलिंग और टैपिंग मशीन भागों की टैपिंग और स्टैम्पिंग को एक ही प्रक्रिया में संयोजित करती है, जो पूरी तरह से स्वचालित है, जिससे श्रम लागत की बचत होती है।
5. लागत कम करें:
उच्च गति वाली ड्रिलिंग और टैपिंग मशीनों के उपयोग से सामग्री फीडिंग त्रुटियों की संभावना और स्टॉक में उत्पादों की संख्या कम हो सकती है, जिससे लागत में बचत हो सकती है।
6. ऊर्जा की बचत:
भागों की मुद्रांकन और टैपिंग के संयोजन के बाद, उच्च गति ड्रिलिंग और टैपिंग मशीन पूरी तरह से यांत्रिक संचरण द्वारा संचालित होती है, इस प्रकार विशेष रूप से टैपिंग के लिए उपयोग की जाने वाली मशीन की ऊर्जा की बचत होती है
7. बहुउद्देश्यीय एक मशीन:
अनुकूलित उत्पादन प्रसंस्करण उद्योग की सामान्य आवश्यकताओं को पूरा कर सकता है।
①. उच्च Z-अक्ष
Z अक्ष का प्रभावी स्ट्रोक 410 मिमी है, धुरी की नाक और टेबल की सतह के बीच की दूरी 150-560 मिमी है, चार अक्षों को अतिरिक्त रेजर ब्लॉकों के बिना स्थापित किया जा सकता है, और मशीन टूल की कठोरता प्रभावित नहीं होती है।
②. बड़ी मेज
टेबल का आकार: 1000X450 मिमी। बड़ी कार्य तालिका बड़े भागों के प्रसंस्करण की अनुमति देती है।
ऑप्टिकल रैखिक स्केल
वैकल्पिक हेइडेनहैन, फागोर ऑप्टिकल रैखिक स्केल, ±5um से कम की सटीकता के साथ।
③.स्थिर आधार
साझा V8 आधार, 1020 मिमी फैलाव, उच्च कठोरता, उच्च परिशुद्धता बिस्तर।
④.शक्तिशाली मोटर
मानक 20000rpm BT30 उच्च गति मोटर, शक्ति 5.5kw; बड़े टॉर्क मोटर के लिए वैकल्पिक 12000rpm, शक्ति 7.5kw.
तेज़ उपकरण परिवर्तन गति
21T सर्वो टूल मैगज़ीन से सुसज्जित, टूल परिवर्तन समय 1.8s है; X/Y अक्ष तीव्र गति से 60 मीटर/मिनट पर घूमता है, Z अक्ष तीव्र गति से 48 मीटर/मिनट पर घूमता है।
शक्तिशाली धुरी
YSV800 विन्यास BBT40 बाहरी व्यास 150 मिमी उच्च कठोरता के साथ, और छोटी नाक धुरी, पांच बीयरिंग, शीतलक नलिका।
कॉन्फ़िगरेशन अपग्रेड करें
जर्मन रेक्सरोथ रोलर रैखिक गाइडवे, ताइवान सर्वो उपकरण पत्रिका, ताइवान स्पिंडल।
सुन्दर उपस्थिति
यूरोपीय और अमेरिकी शैली शीट धातु डिजाइन, सुंदर और व्यावहारिक
सुरक्षा द्वार स्वचालित स्नेहन प्रणाली पूर्णतः संलग्नक गार्ड | कठोर टैपिंग इलेक्ट्रिक कैबिनेट के लिए हीट एक्सचेंज शीतलक टैंक और चिप ट्रे | दोहरी एलईडी कार्य प्रकाश एलईडी 3 रंग चेतावनी प्रकाश स्पिंडल ऑयल कूलर | स्पिंडल नाक हवा झटका लेवलिंग बोलिट्स और पैड M30 ऑटो बंद |
ऑप्टिकल रैखिक स्केल चिप कन्वेयर सिस्टम | उपकरण टूटने की जांच तेल स्किमर | तेल धुंध कलेक्टर वर्कपीस और टूल जांच | सीटीएस रोटरी टेबल |

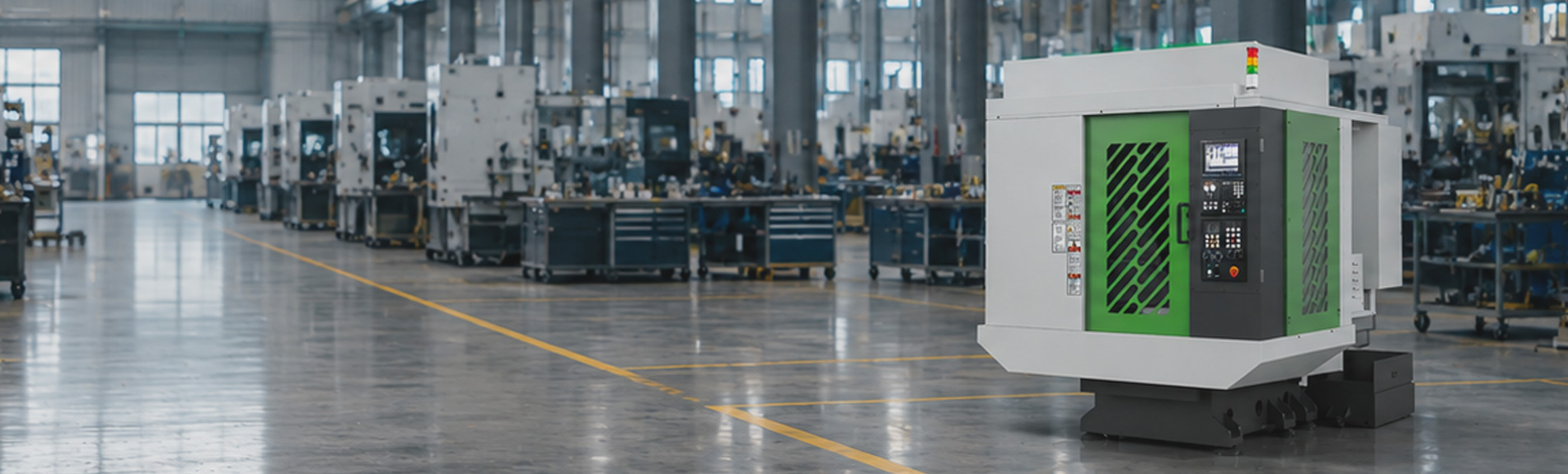

सीएनसी ड्रिलिंग और टैपिंग सेंटर एक उच्च परिशुद्धता, उच्च दक्षता वाला स्वचालित मशीन टूल है, जिसका व्यापक रूप से औद्योगिक क्षेत्रों में उपयोग किया जाता है, जहां बैच ड्रिलिंग, टैपिंग और चैम्फरिंग की आवश्यकता होती है।
 |  |
वाईएसटी श्रृंखला:
| नमूना | वाईएसटी-600 | वाईएसटी-700 | वाईएसटी-800 |
| यात्रा X/Y/Z अक्ष मिमी | 500/400/350 | 700/400/350 | 800/450/410 |
अधिक जानकारी के लिए कृपया उपरोक्त आइटम पर क्लिक करें।
