इस उत्पाद की मशीन टूल में उद्योग के नामी ब्रांड के पुर्जे लगे हैं। इसमें उच्च टॉर्क और उच्च गति वाली मोटर है। साथ ही, इसमें बेहद मजबूत बेड डिज़ाइन है। यह उच्च टॉर्क, उच्च गति और उच्च परिशुद्धता को ध्यान में रखकर बनाई गई है। यह ऑटोमोटिव, कपड़ा उद्योग और अन्य उद्योगों में छोटे और मध्यम आकार के यांत्रिक पुर्जों की उच्च गति वाली सटीक मशीनिंग के लिए उपयुक्त है।
मैक्स। एक्स-अक्ष यात्रा :
1200mmमैक्स। वाई-अक्ष यात्रा :
280mmमैक्स। Z- अक्ष यात्रा :
280mmमैक्स वर्कपीस की लंबाई :
1320mmमैक्स वर्कपीस चौड़ाई :
650mmमैक्स वर्कपीस वजन :
1200KGआवेदन :
Precision Mold, Auto Partsप्रसंस्करण :
Surface Milling, Drilling Holes, Tappingऊर्ध्वाधर मशीनिंग की संरचनात्मक विशेषताएँ
 | इस उत्पाद की मशीन टूल उद्योग में नामी ब्रांडों के घटकों से सुसज्जित है, इसमें उच्च टॉर्क, उच्च गति वाली मोटर और एक अति कठोर बेड डिजाइन है।
उच्च टॉर्क, उच्च गति और उच्च परिशुद्धता को ध्यान में रखते हुए, यह सभी प्रकार के उत्पादों और मोल्डों के प्रसंस्करण के लिए उपयुक्त है। |

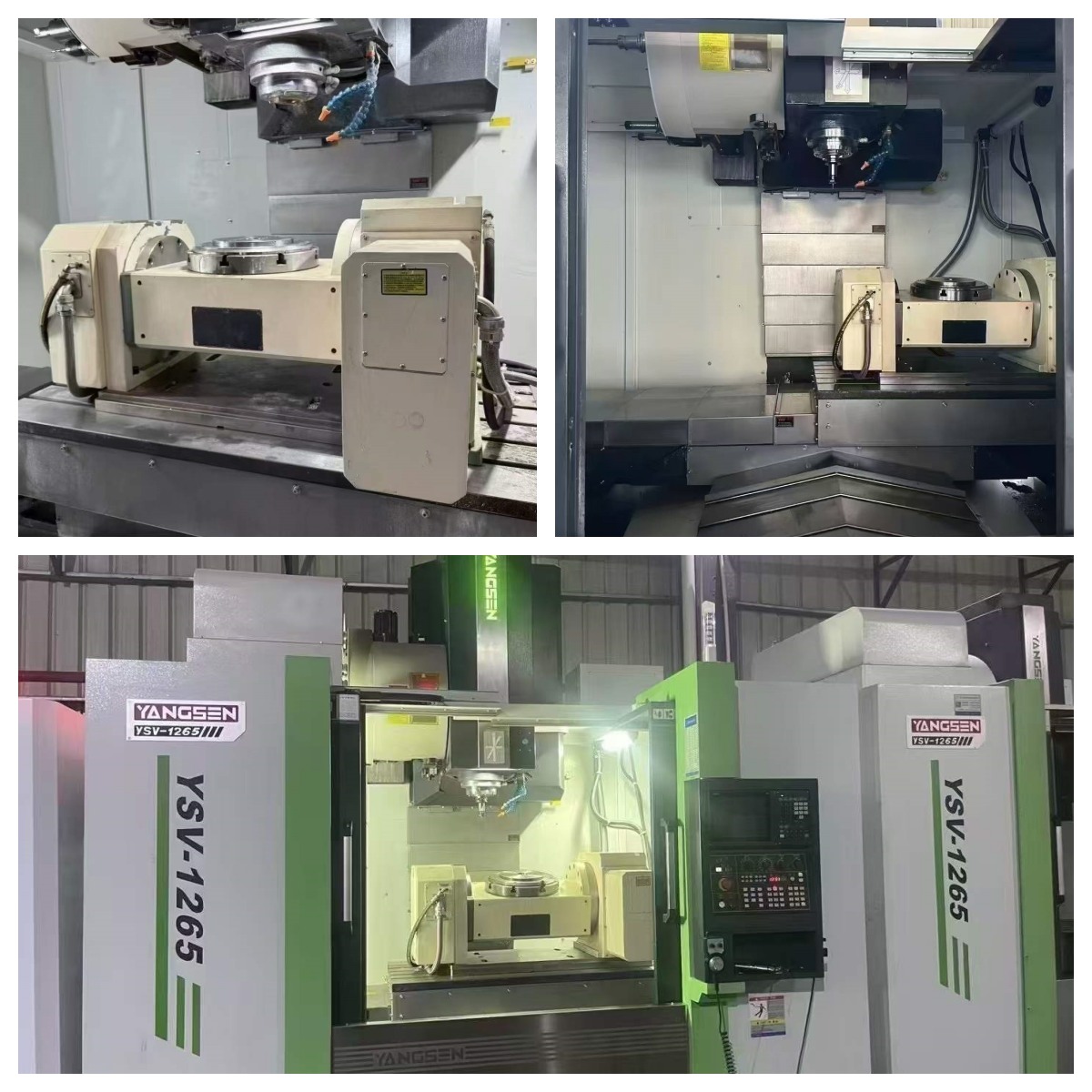

अपग्रेड विकल्प: 5-एक्सिस सीएनसी मशीनिंग सेंटर
अधिक जटिल पुर्जों की मशीनिंग और अधिक लचीलेपन की आवश्यकता वाले ग्राहकों के लिए, यांगसेन वाईएसवी श्रृंखला से विकसित 5-एक्सिस सीएनसी मशीनिंग समाधान प्रदान करता है। यह अपग्रेड बेहतर सटीकता, बहु-कोण मशीनिंग और कम सेटअप समय प्रदान करता है—जो एयरोस्पेस, ऑटोमोटिव और सटीक मोल्ड उद्योगों के लिए आदर्श है।
मशीन कटिंग प्रदर्शन
सतह मिलिंग | स्टील 45# | छेद ड्रिल हो रहा है | स्टील 45# | दोहन | स्टील 45# | ||
काटने 6 मिमी |
| कटर व्यास Ø80 |
| कटिंग टैपिंग एम30 |
| ||
कटर | Ø125 मिमी*5 टी | कटर | Ø80 मिमी*2 टी | कटर | एम30*3पी | ||
स्पिंडल गति | 550 आरपीएम | स्पिंडल गति | 80 आरपीएम | स्पिंडल गति | 120 आरपीएम | ||
खिलाना | एफ500 | खिलाना | एफ100 | खिलाना | एफ420 | ||
चौड़ाई | 80 मिमी | चौड़ाई | 80 मिमी | चौड़ाई | 50 मिमी | ||
वर्टिकल फ्रेम मशीन की संरचनात्मक विशेषताएं
 | 1. अधिक स्थिर प्रसंस्करण सुनिश्चित करने के लिए मानक वायु विन्यास उपकरण। 2. स्तंभ दोहरी भुजा संरचना, कंधे-प्रकार उपकरण पत्रिका डिजाइन, बेहतर कठोरता। 3. वर्कटेबल: 1320*650 मिमी 4. ऑप्टिकल लीनियर स्केल: वैकल्पिक हीडेनहेन, फैगोर ग्रेटिंग ऑप्टिकल लीनियर स्केल, सटीकता±मशीन टूल की स्थिति सटीकता सुनिश्चित करने के लिए 5um का कोण निर्धारित किया गया है। 5. ताइवान सर्वोमोटर टूल मैगज़ीन जिसमें टूल बदलने का समय 1.4 सेकंड है। 6. तीन-अक्ष स्ट्रोक X:1200 / Y: 680 / Z: 680 ऑप्टिकल लीनियर स्केल की आरक्षित स्थापना स्थिति को बॉलस्क्रू सुविधा के माध्यम से शीतलक से सुसज्जित किया जा सकता है। 7. स्पिंडल मोटर एक मानक 15 किलोवाट (एसजे-डी15-08) शक्तिशाली स्पिंडल मोटर से सुसज्जित है जिसकी अधिकतम गति 8000 आरपीएम है, जो भारी कटाई के लिए उपयुक्त है। 8. जापानी THK या जर्मन रेक्सरोथ लाइन गाइडवे स्थापित करें, रैखिक गाइडवे की चौड़ाई 45 मिमी तक हो सकती है। 9. बाहरी व्यास 150 मिमी उच्च कठोरता BBT40, 10000r/min लघु नोज स्पिंडल, स्पिंडल पांच बियरिंग से सुसज्जित, शीतलक नोजल डिजाइन। 10. स्पिंडल हेड का पिछला भाग बॉक्स के आकार का डिज़ाइन, त्रिकोणीय संरचना, Z-अक्ष 6 स्लाइडिंग ब्लॉक सपोर्ट और सुपर रिजिडिटी वाला है। 11. तीन अक्षों में जापानी THKΦ40-C3 ग्रेड के स्क्रू का उपयोग किया गया है, तीनों अक्षों में NSK का मूल बेयरिंग (3062) लगा है, 3+2 मोड में काम करता है, और तापीय विस्थापन को रोकने के लिए प्री-टेंशनिंग उपचार किया गया है।
|
वर्टिकल मशीनिंग सेंटरपैरामीटर
| नमूना | वाईएसवी-1265 | ||
| विषय | विशेष विवरण | इकाइयों | |
| यात्रा | X/Y/Z अक्ष | mm | 1200x680x680 |
| स्पिंडल नोज से वर्कटेबल तक | mm | 120-800 | |
| स्पिंडल केंद्र से स्तंभ तक | mm | 700 | |
| तीन-अक्षीय गाइडवे | / | रोलर लीनियर गाइडवे | |
| काम की मेज | वर्कटेबल का आकार (लंबाई*चौड़ाई)） | mm | 1320x650 |
| अधिकतम टेबल भार | kg | 1200 | |
| टी स्लॉट | mm | 5-18x100 | |
| धुरा | स्पिंडल टेपर | प्रकार | बीबीटी-40 |
| स्पिंडल गति | आरपीएम | 10000 | |
| स्पिंडल ड्राइव प्रकार | / | बेल्ट | |
| फीड दर | तीव्र पारगमन (X/Y/Z) | मीटर/मिनट | 30/30/30 |
| काटने की फ़ीड दर(X/Y/Z) | मीटर/मिनट | 10 | |
| टूल चेंजर | स्वचालित टूल चेंजर | / | एआरएम प्रकार |
| टूल शैंक का प्रकार | प्रकार | बीटी-40 | |
| उपकरण भंडारण क्षमता | टुकड़ा | 24 | |
| अधिकतम उपकरण व्यास (आसन्न) | mm | 80 | |
| अधिकतम उपकरण व्यास (खाली) | mm | 120 | |
| अधिकतम उपकरण की लंबाई | mm | 300 | |
| अधिकतम उपकरण वजन | kg | 7 | |
| उपकरण बदलने का समय | सेकंड | 1.4 | |
| मोटर | स्पिंडल मोटर | kw | 15 |
| तीन-अक्षीय सेइक्सो मोटर | kw | 3.0/3.0/4.5 | |
| आवश्यक बिजली | बिजली की आवश्यकता | केवीए | 25 |
| वायु दाब की आवश्यकता | किलोग्राम/सेमी² | 6^8 | |
| अन्य | बाह्य आयाम (लंबाई*चौड़ाई*ऊंचाई) | mm | 3100x2558x2794 |
| कुल वजन | t | 8.7 | |
सुरक्षा द्वार स्वचालित स्नेहन प्रणाली पूर्ण संलग्न सुरक्षा एअर गन | रिजिड टैपिंग इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय स्पिंडल कूलेंट नोजल शीतलक गन | डुअल एलईडी वर्क लाइट एलईडी 3 रंग की चेतावनी लाइट कूलेंट टैंक और चिप ट्रे टूल बॉक्स | स्पिंडल नोज एयर ब्लो लेवलिंग बोल्ट और पैड M30 ऑटो ऑफ रखरखाव और संचालन मैनुअल |
विकल्प
ऑप्टिकल रैखिक पैमाना सीटीएस वर्कपीस और टूल प्रोब | शीतलक गन उपकरण टूटने प्रणाली चिप कन्वेयर सिस्टम | तेल धुंध संग्राहक तेल स्किमर रोटरी टेबल | 12000 आरपीएम डीडीएस स्पिंडल 15000 आरपीएम डीडीएस स्पिंडल एचएसके-63-18000 बिल्ट-इन मोटो |
