कुछ लोग ऐसा क्यों कर सकते हैं? ऊर्ध्वाधर मशीनिंग केंद्र कुछ उत्पाद वर्षों तक स्थिर सटीकता बनाए रखते हैं, जबकि अन्य जल्दी ही अपनी सटीकता खो देते हैं?
आयामी त्रुटियाँ, सतह की खराब फिनिश और अस्थिर मशीनिंग जैसी समस्याएं आमतौर पर केवल एक ही कारण से नहीं होती हैं। असल अंतर अक्सर मशीन के मूल घटकों, संरचना, संयोजन गुणवत्ता और अंशांकन प्रक्रिया से उत्पन्न होता है।
इस लेख में, हम उन 5 प्रमुख कारकों पर नज़र डालेंगे जो वर्टिकल मशीनिंग सेंटर की सटीकता और दीर्घकालिक मशीनिंग स्थिरता को सीधे प्रभावित करते हैं।
बॉल स्क्रू और लीनियर गाइड, वर्टिकल मशीनिंग सेंटर की सटीकता को प्रभावित करने वाले सबसे महत्वपूर्ण घटकों में से कुछ हैं। ये सीधे तौर पर पोजिशनिंग परिशुद्धता, गति स्थिरता और दीर्घकालिक मशीनिंग निरंतरता को निर्धारित करते हैं।

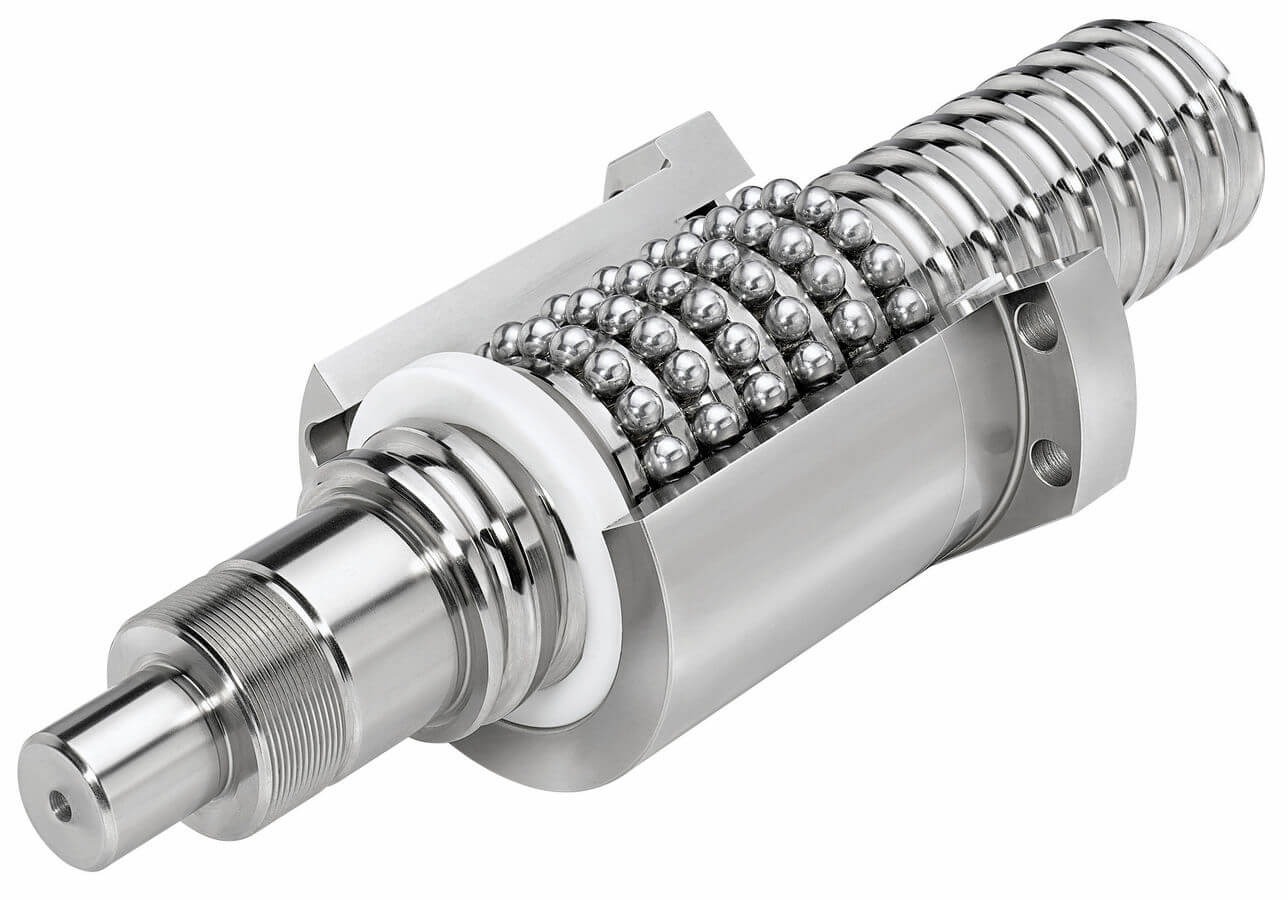

बॉल स्क्रू मशीन के प्रत्येक अक्ष की गति को नियंत्रित करता है। इसकी परिशुद्धता स्थिति निर्धारण की सटीकता और दोहराव पर सीधा प्रभाव डालती है।
उच्च गुणवत्ता वाले बॉल स्क्रू निम्नलिखित लाभ प्रदान करते हैं:
यदि बॉल स्क्रू की गुणवत्ता खराब है, तो समय के साथ मशीन में आयामी त्रुटियां, अस्थिर कटिंग प्रदर्शन और मशीनिंग सटीकता में कमी आ सकती है।
लीनियर गाइड मशीन की कठोरता और गति की सुगमता को प्रभावित करते हैं। एक स्थिर गाइड प्रणाली कंपन को कम करने और मशीनिंग की स्थिरता को बेहतर बनाने में मदद करती है।
निम्न गुणवत्ता वाले गाइड सिस्टम की तुलना में, उच्च परिशुद्धता वाले रैखिक गाइड निम्नलिखित लाभ प्रदान करते हैं:
गाइड रेल और स्लाइडर के बीच संपर्क संरचना भी महत्वपूर्ण है। बेहतर संपर्क डिज़ाइन से मशीन की स्थिरता और सटीकता में उल्लेखनीय सुधार हो सकता है।
कई लोगों का मानना है कि मशीन की सटीकता मुख्य रूप से असेंबली कौशल पर निर्भर करती है, लेकिन हार्डवेयर की गुणवत्ता ही इसकी नींव रखती है।
यहां तक कि अनुभवी तकनीशियन भी निम्न गुणवत्ता वाले बॉल स्क्रू या अस्थिर लीनियर गाइड के साथ उच्च परिशुद्धता प्राप्त नहीं कर सकते। अच्छी कारीगरी से प्रदर्शन में सुधार हो सकता है, लेकिन यह खराब घटकों की कमी को पूरी तरह से पूरा नहीं कर सकती।
इसीलिए उच्च परिशुद्धता वाले ऊर्ध्वाधर मशीनिंग केंद्रों में आमतौर पर दीर्घकालिक उत्पादन के लिए स्थिर सटीकता बनाए रखने के लिए प्रीमियम-ग्रेड ट्रांसमिशन और गाइड सिस्टम का उपयोग किया जाता है।
मशीन की संरचना सीधे तौर पर मशीनिंग की स्थिरता और दीर्घकालिक सटीकता को प्रभावित करती है। अच्छे पुर्जों के बावजूद, एक कमजोर मशीन फ्रेम कंपन, आयामी त्रुटियों और अस्थिर कटिंग प्रदर्शन का कारण बन सकता है।
एक मजबूत मशीन संरचना कटाई के दौरान कंपन को कम करने में मदद करती है और मशीनिंग को अधिक स्थिर रखती है, खासकर उच्च गति या भारी कटाई के दौरान।
कम कठोरता अक्सर निम्नलिखित समस्याओं का कारण बनती है:
उच्च गुणवत्ता वाला कच्चा लोहा बेहतर कंपन अवशोषण और संरचनात्मक स्थिरता प्रदान करता है। साथ ही, एक स्थिर मशीन संरचना लंबे समय तक चलने वाली मशीनिंग के कारण होने वाले ऊष्मीय विरूपण के प्रभाव को कम कर सकती है।
यही कारण है कि उच्च परिशुद्धता वाले ऊर्ध्वाधर मशीनिंग केंद्रों में आमतौर पर मजबूत मशीन बेड और प्रबलित संरचनात्मक डिजाइन का उपयोग किया जाता है।
केवल उच्च गुणवत्ता वाले पुर्जे ही ऊर्ध्वाधर मशीनिंग सेंटर की उच्च सटीकता की गारंटी नहीं दे सकते। असेंबली की कारीगरी भी मशीनिंग की स्थिरता और दीर्घकालिक परिशुद्धता में महत्वपूर्ण भूमिका निभाती है।
मशीन असेंबली के दौरान, प्रत्येक घटक को सावधानीपूर्वक संरेखित और समायोजित किया जाना चाहिए। असेंबली में छोटी-मोटी त्रुटियाँ भी स्थिति सटीकता, दोहराव और समग्र सीएनसी मशीनिंग प्रदर्शन को प्रभावित कर सकती हैं।
उच्च परिशुद्धता वाले ऊर्ध्वाधर मशीनिंग सेंटर के लिए, असेंबली की गुणवत्ता सीधे तौर पर निम्नलिखित को प्रभावित करती है:
अनुभवी तकनीशियन अक्सर मशीन के घटकों के बीच संपर्क सटीकता में सुधार करने के लिए मैन्युअल स्क्रैपिंग और फाइन-ट्यूनिंग का उपयोग करते हैं।
रफ असेंबली की तुलना में, प्रेसिजन स्क्रैपिंग से मदद मिलती है:
उन्नत सीएनसी विनिर्माण तकनीक के बावजूद, उच्च परिशुद्धता वाले ऊर्ध्वाधर मशीनिंग सेंटर के निर्माण में कुशल कारीगरी अभी भी एक महत्वपूर्ण भूमिका निभाती है।
उच्च गुणवत्ता वाले वर्टिकल मशीनिंग सेंटर को भी स्थिर मशीनिंग सटीकता प्राप्त करने के लिए सटीक कैलिब्रेशन की आवश्यकता होती है।

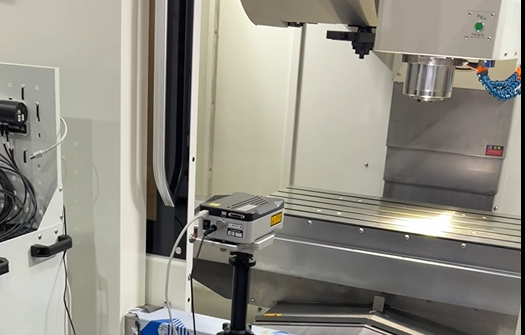

निर्माता अक्ष की गति और स्थिति निर्धारण की सटीकता मापने के लिए लेजर इंटरफेरोमीटर का उपयोग करते हैं। यह प्रक्रिया उन छोटी-छोटी गति त्रुटियों का पता लगाने में मदद करती है जो सामान्य मशीनिंग के दौरान दिखाई नहीं देतीं।
लेजर परीक्षण का उपयोग आमतौर पर निम्नलिखित की जांच के लिए किया जाता है:
परीक्षण के बाद, मशीन नियंत्रण प्रणाली स्थिति संबंधी त्रुटियों को कम करने और मशीनिंग की स्थिरता में सुधार करने के लिए सटीकता क्षतिपूर्ति लागू कर सकती है।
मुआवजे के बाद, कुछ उच्च-सटीकता वीएमसी मशीनें यह लगभग 6 μm की स्थिति निर्धारण सटीकता और 1-3 μm के भीतर दोहराव वाली स्थिति निर्धारण सटीकता प्राप्त कर सकता है।
उच्च ऊर्ध्वाधर मशीनिंग सेंटर की सटीकता केवल हार्डवेयर या अंशांकन पर निर्भर नहीं करती। निरंतर गुणवत्ता नियंत्रण और विनिर्माण मानक भी उतने ही महत्वपूर्ण हैं।
उच्च परिशुद्धता वाले वर्टिकल मशीनिंग सेंटर के लिए उत्पादन प्रक्रिया के दौरान कड़ी निगरानी आवश्यक होती है। मशीन कास्टिंग और असेंबली से लेकर अंतिम लेजर परीक्षण तक, हर चरण अंतिम मशीनिंग सटीकता को प्रभावित करता है।
स्थिर गुणवत्ता नियंत्रण सुनिश्चित करने में मदद करता है:
कुछ निर्माता कम गुणवत्ता वाले पुर्जों का उपयोग करके या संयोजन प्रक्रियाओं को सरल बनाकर लागत कम करते हैं। इससे मशीन की कीमत कम हो सकती है, लेकिन मशीनिंग की सटीकता, मजबूती और दीर्घकालिक स्थिरता भी कम हो सकती है।
एक विश्वसनीय सीएनसी मशीन निर्माता अल्पकालिक मूल्य प्रतिस्पर्धा पर ध्यान केंद्रित करने के बजाय लागत, गुणवत्ता और दीर्घकालिक प्रदर्शन के बीच संतुलन बनाना चाहिए।
वर्टिकल मशीनिंग सेंटर खरीदते समय केवल स्पेसिफिकेशन्स की जांच करना ही पर्याप्त नहीं है। दीर्घकालिक मशीनिंग सटीकता मशीन की संरचना, मुख्य घटकों और मशीन के निर्माण की गुणवत्ता पर निर्भर करती है।
बॉल स्क्रू, लीनियर गाइड, स्पिंडल सिस्टम और मशीन कास्टिंग की गुणवत्ता सीधे तौर पर वीएमसी की सटीकता और मशीनिंग स्थिरता को प्रभावित करती है।
उच्च गुणवत्ता वाले घटक आमतौर पर निम्नलिखित लाभ प्रदान करते हैं:
केवल कैटलॉग विनिर्देशों पर ही भरोसा न करें। एक विश्वसनीय सीएनसी मशीन निर्माता को वास्तविक परीक्षण डेटा प्रदान करना चाहिए, जैसे कि:
ये रिपोर्टें उच्च परिशुद्धता वाले ऊर्ध्वाधर मशीनिंग सेंटर के वास्तविक प्रदर्शन को बेहतर ढंग से दर्शाती हैं।
मशीन की सटीकता असेंबली शिल्प कौशल और गुणवत्ता नियंत्रण मानकों पर भी निर्भर करती है। सख्त असेंबली प्रक्रियाओं और सटीक निरीक्षण प्रणालियों वाले निर्माता द्वारा स्थिर दीर्घकालिक मशीनिंग प्रदर्शन प्रदान करने की अधिक संभावना होती है।
वर्टिकल मशीनिंग सेंटर के लिए सटीकता का अच्छा स्तर क्या है?
उच्च परिशुद्धता वाले वर्टिकल मशीनिंग सेंटर के लिए, स्थिति निर्धारण सटीकता आमतौर पर लगभग 6 माइक्रोमीटर होती है, जबकि दोहराव स्थिति निर्धारण सटीकता आमतौर पर 1-3 माइक्रोमीटर के भीतर होती है। वास्तविक सटीकता मशीन के विन्यास और अनुप्रयोग आवश्यकताओं के आधार पर भिन्न हो सकती है।
VMC की सटीकता को सबसे ज्यादा प्रभावित करने वाला कारक क्या है?
कई कारक वीएमसी की सटीकता को प्रभावित करते हैं, जिनमें बॉल स्क्रू, लीनियर गाइड, मशीन की मजबूती, असेंबली की कारीगरी और लेजर कैलिब्रेशन शामिल हैं। इनमें से किसी भी क्षेत्र में खराब गुणवत्ता मशीनिंग की स्थिरता और सटीकता को कम कर सकती है।
वीएमसी में बॉल स्क्रू क्यों महत्वपूर्ण हैं?
बॉल स्क्रू अक्ष की गति और स्थिति निर्धारण सटीकता को सीधे नियंत्रित करते हैं। उच्च गुणवत्ता वाले बॉल स्क्रू बैकलैश को कम करने, दोहराव में सुधार करने और समय के साथ स्थिर मशीनिंग प्रदर्शन बनाए रखने में मदद करते हैं।
ऊष्मीय विरूपण मशीनिंग की सटीकता को कैसे प्रभावित करता है?
लंबे मशीनिंग चक्रों के दौरान, स्पिंडल, कटिंग प्रक्रिया और अक्ष की गति से उत्पन्न ऊष्मा के कारण मशीन का विस्तार हो सकता है। इस ऊष्मीय विरूपण से आयामी त्रुटियां और अस्थिर मशीनिंग परिणाम हो सकते हैं।
उपयोगकर्ता सीएनसी मशीन की वास्तविक सटीकता को कैसे सत्यापित कर सकते हैं?
उपयोगकर्ता खरीदारी से पहले सीएनसी मशीन निर्माता से लेजर इंटरफेरोमीटर परीक्षण रिपोर्ट, स्थिति सटीकता डेटा, दोहराई गई स्थिति के परिणाम और वास्तविक मशीनिंग नमूने का अनुरोध कर सकते हैं।
एक वर्टिकल मशीनिंग सेंटर की सटीकता केवल विशिष्टताओं पर ही निर्भर नहीं करती। उच्च गुणवत्ता वाले पुर्जे, स्थिर मशीन संरचना, सटीक संयोजन और लेजर अंशांकन, ये सभी दीर्घकालिक मशीनिंग प्रदर्शन में महत्वपूर्ण भूमिका निभाते हैं।
सही वीएमसी का चयन केवल मशीन की कीमत के बारे में नहीं है, बल्कि वास्तविक उत्पादन वातावरण में मशीनिंग स्थिरता, दोहराव और दीर्घकालिक विश्वसनीयता के बारे में भी है।
यदि आप स्थिर और कुशल मशीनिंग के लिए उच्च परिशुद्धता वाले वर्टिकल मशीनिंग सेंटर की तलाश कर रहे हैं, तो मजबूत असेंबली अनुभव और सख्त गुणवत्ता नियंत्रण वाले निर्माता का चयन करना आपके उत्पादन परिणामों में महत्वपूर्ण अंतर ला सकता है।
