सीएनसी मिलिंग, एयरोस्पेस, ऑटोमोटिव, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, ऊर्जा और औद्योगिक उपकरण जैसे विभिन्न उद्योगों में सटीक इंजीनियरिंग वाले पुर्जों के उत्पादन के लिए सबसे व्यापक रूप से उपयोग की जाने वाली विनिर्माण प्रक्रियाओं में से एक है। यह प्रक्रिया निर्माताओं को उत्पादन के दौरान गुणवत्ता में निरंतरता बनाए रखते हुए जटिल ज्यामिति वाले अत्यधिक सटीक पुर्जे बनाने की सुविधा प्रदान करती है।
हालांकि, उत्कृष्ट सीएनसी मिलिंग परिणाम प्राप्त करना केवल एक उन्नत सीएनसी मशीन का उपयोग करने का मामला नहीं है। किसी भी मशीनीकृत घटक की गुणवत्ता और सटीकता विनिर्माण प्रक्रिया के दौरान एक साथ काम करने वाले कई कारकों पर निर्भर करती है। मशीन की स्थिति, कटिंग टूल्स, मशीनिंग पैरामीटर, वर्कपीस सामग्री, फिक्सचरिंग विधियाँ, पर्यावरणीय परिस्थितियाँ और गुणवत्ता नियंत्रण प्रक्रियाएँ, ये सभी परिणाम को प्रभावित करते हैं।
उच्च मांग वाले उद्योगों में काम करने वाले निर्माताओं के लिए, सीएनसी मिलिंग की गुणवत्ता को प्रभावित करने वाले कारकों को समझना अत्यंत आवश्यक है। मशीनिंग प्रक्रिया के प्रत्येक चरण को अनुकूलित करके, व्यवसाय दोषों को कम कर सकते हैं, उत्पादकता बढ़ा सकते हैं, टूल का जीवनकाल बढ़ा सकते हैं और लगातार ऐसे घटक बना सकते हैं जो सख्त इंजीनियरिंग विशिष्टताओं को पूरा करते हों।
उच्च गुणवत्ता वाली सीएनसी मिलिंग का मापन इस बात से होता है कि कोई घटक अपने डिज़ाइन विनिर्देशों को कितनी सटीकता और निरंतरता से पूरा करता है। निर्माता आमतौर पर गुणवत्ता का मूल्यांकन चार प्राथमिक मानदंडों का उपयोग करके करते हैं।
आयामी सटीकता से तात्पर्य यह है कि कोई तैयार घटक इंजीनियरिंग ड्राइंग या सीएडी मॉडल में निर्दिष्ट आयामों से कितनी सटीक रूप से मेल खाता है। आयामों में मामूली अंतर भी संयोजन संबंधी समस्याएं पैदा कर सकता है, उत्पाद के प्रदर्शन को कम कर सकता है या महत्वपूर्ण अनुप्रयोगों में घटक की विफलता का कारण बन सकता है।
एयरोस्पेस, चिकित्सा विनिर्माण और ऑटोमोटिव उत्पादन जैसे उद्योगों में अक्सर अत्यंत सटीक सहनशीलता की आवश्यकता होती है, जिससे आयामी सटीकता मशीनिंग गुणवत्ता के सबसे महत्वपूर्ण संकेतकों में से एक बन जाती है।
सतह की फिनिशिंग से मशीनीकृत सतह की बनावट और चिकनाई का पता चलता है। उच्च गुणवत्ता वाली सतह की फिनिशिंग कार्यात्मक और सौंदर्यपूर्ण दोनों तरह के प्रदर्शन को बेहतर बनाती है। कई अनुप्रयोगों में, सतह की गुणवत्ता सीधे तौर पर घिसाव प्रतिरोध, घर्षण स्तर, सीलिंग प्रभावशीलता, थकान शक्ति और संक्षारण प्रतिरोध को प्रभावित करती है।
ज्यामितीय सहनशीलता किसी घटक के भीतर विशिष्ट विशेषताओं के आकार, अभिविन्यास और स्थिति का मूल्यांकन करती है। यदि ज्यामितीय सहनशीलता का पालन नहीं किया जाता है, तो कोई भाग आयामी आवश्यकताओं को पूरा कर सकता है, लेकिन फिर भी विफल हो सकता है। सटीक ज्यामितीय नियंत्रण उचित फिट, संरेखण और कार्यक्षमता सुनिश्चित करता है।
आधुनिक विनिर्माण में एक ही प्रकार के घटकों की बड़ी मात्रा में उत्पादन करने की क्षमता आवश्यक है। दोहराव क्षमता से तात्पर्य मशीन की उस क्षमता से है जिसके द्वारा वह कई उत्पादन चक्रों में लगातार एक ही विनिर्देशों को पूरा करने वाले पुर्जे बना सके।
दोषों को कम करने, बर्बादी को न्यूनतम करने और ग्राहक संतुष्टि सुनिश्चित करने के लिए पुनरावृत्ति बनाए रखना आवश्यक है।
प्रत्येक सामग्री अपनी अनूठी मशीनिंग चुनौतियां प्रस्तुत करती है जिनका समाधान गुणवत्ता बनाए रखने के लिए आवश्यक है।
सामग्री | सीएनसी मिलिंग की सामान्य चुनौतियाँ |
अल्युमीनियम | बर्र निर्माण, निर्मित किनारा, उपकरण आसंजन |
स्टेनलेस स्टील | कार्य कठोरता, उच्च कटाई तापमान |
टाइटेनियम | औजारों का तेजी से घिसना, ऊष्मा का संकेंद्रण और कम तापीय चालकता |
Inconel | अत्यधिक काटने की ताकत, अत्यधिक गर्मी का जमाव और उपकरण के जीवनकाल में कमी |
इंजीनियरिंग प्लास्टिक | तापीय विरूपण, चिप नियंत्रण में कठिनाइयाँ |
इन चुनौतियों को समझने से निर्माताओं को उपयुक्त टूलिंग, कूलिंग और मशीनिंग रणनीतियों को लागू करने में मदद मिलती है।
सीएनसी मशीन कठोरता मशीनिंग की सटीकता का आधार है। उच्च गुणवत्ता वाले उपकरण और उन्नत प्रोग्रामिंग भी उस मशीन की कमियों को पूरा नहीं कर सकते जिसमें कठोरता, अंशांकन या ऊष्मीय स्थिरता की कमी हो। मशीन की कठोरता कटाई के दौरान विरूपण को रोकने में मदद करती है, जिससे आयामी त्रुटियां और कंपन कम होते हैं।
स्पिंडल की सटीकता से टूल का सटीक घूर्णन और स्थिति निर्धारण सुनिश्चित होता है, जबकि नियमित मशीन कैलिब्रेशन से संरेखण और गति की सटीकता बनी रहती है। तापीय स्थिरता भी उतनी ही महत्वपूर्ण है क्योंकि तापमान में उतार-चढ़ाव से मशीन के पुर्जे फैल या सिकुड़ सकते हैं, जिससे पुर्जों के आकार प्रभावित होते हैं। प्रभावी कंपन और कंपन नियंत्रण से सतह की गुणवत्ता, टूल का जीवनकाल और समग्र मशीनिंग स्थिरता में और सुधार होता है।
काटने के औजार सतह की फिनिश, आयामी सटीकता और उत्पादन दक्षता पर सीधा प्रभाव पड़ता है। सही टूल सामग्री, ज्यामिति और कोटिंग का चयन विभिन्न वर्कपीस सामग्रियों पर स्थिर मशीनिंग प्रदर्शन सुनिश्चित करता है। कार्बाइड टूल्स आमतौर पर उच्च गति उत्पादन के लिए उपयोग किए जाते हैं क्योंकि वे घिसाव प्रतिरोधी और ताप सहनशील होते हैं।
टूल की ज्यामिति, जिसमें रेक कोण, हेलिक्स कोण और फ्लूट डिज़ाइन शामिल हैं, चिप निकासी और कटिंग बलों को प्रभावित करती है। TiN, TiAlN और AlTiN जैसी उन्नत कोटिंग्स घर्षण को कम करती हैं और टिकाऊपन बढ़ाती हैं। मशीनिंग की गुणवत्ता बनाए रखने और आयामी विसंगतियों को रोकने के लिए टूल के घिसाव और रनआउट की नियमित निगरानी आवश्यक है।
उपकरण सामग्री | मुख्य विशेषताएं | सर्वश्रेष्ठ अनुप्रयोग |
करबैड | उच्च कठोरता, उत्कृष्ट घिसाव प्रतिरोध, श्रेष्ठ ताप सहनशीलता | इस्पात, स्टेनलेस इस्पात, टाइटेनियम, उच्च मात्रा में उत्पादन |
एचएसएस (हाई-स्पीड स्टील) | उच्च कठोरता, किफायती, मध्यम कटाई गति के लिए उपयुक्त | सामान्य प्रयोजन मशीनिंग और नरम सामग्री |
चीनी मिट्टी | असाधारण ताप प्रतिरोध, अत्यंत उच्च गति की मशीनिंग के लिए उपयुक्त | कठोर इस्पात और ऊष्मा प्रतिरोधी मिश्रधातु |
पीसीडी (पॉलीक्रिस्टलाइन डायमंड) | अत्यधिक उच्च घिसाव प्रतिरोध और उत्कृष्ट सतह परिष्करण क्षमता | एल्युमीनियम, कंपोजिट, ग्रेफाइट, अलौह सामग्री |

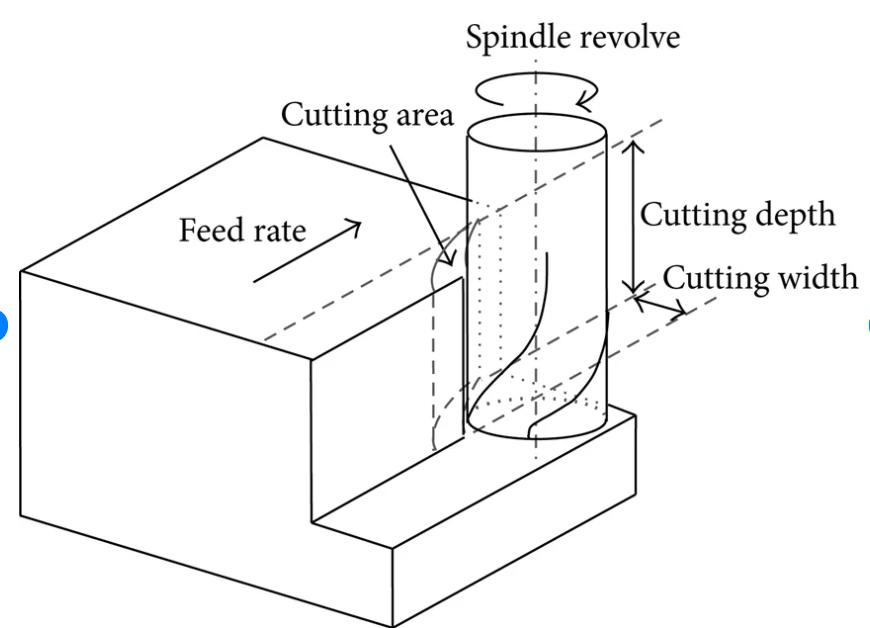

मशीनिंग पैरामीटर यह निर्धारित करते हैं कि कटिंग टूल वर्कपीस के साथ कैसे इंटरैक्ट करता है। गलत पैरामीटर चयन से अत्यधिक गर्मी उत्पन्न हो सकती है, सतह की फिनिश खराब हो सकती है, टूल घिस सकता है और माप में अशुद्धियाँ आ सकती हैं। प्रमुख पैरामीटरों में कटिंग स्पीड, फीड रेट, कट की गहराई और स्टेप ओवर शामिल हैं।
तेज़ कटिंग गति से उत्पादकता बढ़ सकती है, लेकिन इससे गर्मी और घिसाव भी बढ़ सकता है। दक्षता और सतह की गुणवत्ता में संतुलन बनाए रखने के लिए फीड दर को अनुकूलित करना आवश्यक है। कट की गहराई और स्टेप ओवर, सामग्री निष्कासन दर और मशीनिंग स्थिरता दोनों को प्रभावित करते हैं। इसके अलावा, सही टूल पाथ रणनीति का चयन कंपन को कम करने और मशीनिंग दक्षता में सुधार करने में सहायक होता है।
सामग्री की विशेषताएं मशीनिंग प्रदर्शन और सटीकता पर महत्वपूर्ण प्रभाव डालती हैं। विभिन्न सामग्रियां काटने के बल, ऊष्मा उत्पादन और उपकरण की परस्पर क्रिया के प्रति अलग-अलग प्रतिक्रिया देती हैं। कठोर सामग्रियां अक्सर उपकरण के घिसाव और काटने के प्रतिरोध को बढ़ाती हैं, जबकि नरम सामग्रियां खुरदरापन या सामग्री के चिपकने संबंधी समस्याएं पैदा कर सकती हैं।
सामग्री की मजबूती मशीनिंग बलों को प्रभावित करती है, और ऊष्मीय चालकता यह निर्धारित करती है कि कटाई के दौरान ऊष्मा कितनी कुशलता से निकलती है। टाइटेनियम, स्टेनलेस स्टील और इनकोनेल जैसी सामग्रियों के लिए विशेष मशीनिंग रणनीतियों की आवश्यकता होती है क्योंकि ये उच्च तापमान उत्पन्न करती हैं और औजारों के घिसाव को बढ़ाती हैं।

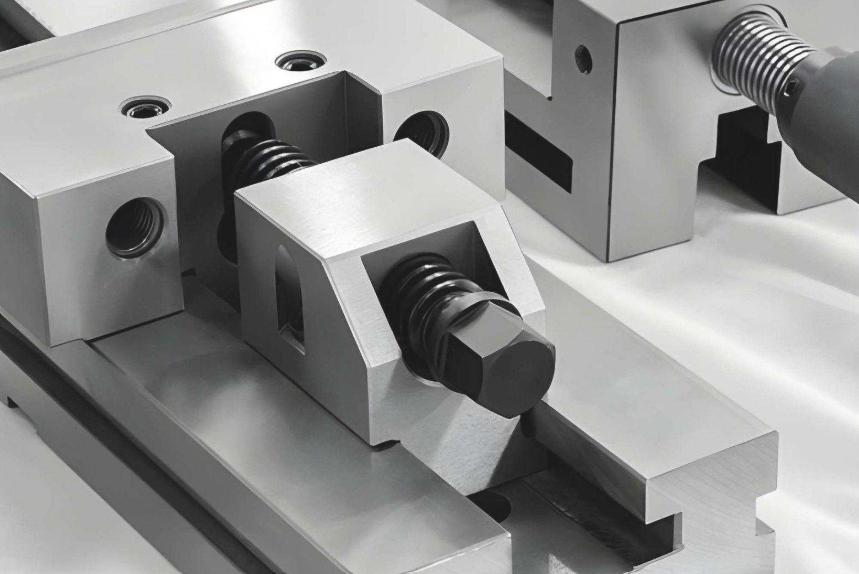

मशीनिंग प्रक्रिया के दौरान पुर्जे की सटीकता बनाए रखने के लिए एक स्थिर वर्कहोल्डिंग सिस्टम अत्यंत महत्वपूर्ण है। वर्कपीस में थोड़ी सी भी हलचल से आयामी त्रुटियां और सतह की गुणवत्ता में गिरावट आ सकती है।
सही फिक्सचर डिज़ाइन पर्याप्त सहारा और मज़बूती प्रदान करता है, साथ ही महत्वपूर्ण मशीनिंग क्षेत्रों तक पहुंच भी सुनिश्चित करता है। वर्कपीस को विकृत किए बिना उसकी गति को रोकने के लिए क्लैम्पिंग बल को सावधानीपूर्वक नियंत्रित किया जाना चाहिए। प्रभावी फिक्सचरिंग कंपन को कम करता है, दोहराव में सुधार करता है और उत्पादन के दौरान मशीनिंग प्रदर्शन में निरंतरता बनाए रखने में मदद करता है।
सीएनसी मिलिंग प्रक्रियाओं के दौरान ऊष्मा को नियंत्रित करने और घर्षण को कम करने में शीतलन और स्नेहन महत्वपूर्ण भूमिका निभाते हैं। प्रभावी शीतलक आपूर्ति के बिना, अत्यधिक तापमान उपकरणों को नुकसान पहुंचा सकता है, वर्कपीस को विकृत कर सकता है और मशीनिंग सटीकता को कम कर सकता है।
कटिंग फ्लूइड्स टूल की लाइफ बढ़ाते हैं, सतह की फिनिश को बेहतर बनाते हैं और चिप्स को बाहर निकालने में मदद करते हैं। सामान्य कूलेंट विधियों में फ्लड कूलिंग, हाई-प्रेशर कूलेंट सिस्टम, मिस्ट कूलिंग और टूल के माध्यम से कूलेंट डिलीवरी शामिल हैं। उचित हीट मैनेजमेंट और चिप्स को बाहर निकालना स्थिर कटिंग स्थितियों और पार्ट की एक समान गुणवत्ता बनाए रखने में मदद करते हैं।
विनिर्माण वातावरण सीएनसी मिलिंग की सटीकता को काफी हद तक प्रभावित कर सकता है, विशेष रूप से उच्च-सहिष्णुता वाले अनुप्रयोगों में। तापमान में उतार-चढ़ाव मशीन के घटकों, औजारों और वर्कपीस में ऊष्मीय विस्तार का कारण बन सकता है, जिससे आयामी भिन्नता उत्पन्न हो सकती है।
अत्यधिक नमी से संक्षारण और सामग्री की अस्थिरता हो सकती है, जबकि धूल और संदूषण मशीन के प्रदर्शन और माप की सटीकता को प्रभावित कर सकते हैं। नियंत्रित उत्पादन वातावरण बनाए रखने से दीर्घकालिक मशीनिंग स्थिरता सुनिश्चित होती है।
हालांकि सीएनसी मशीनिंग अत्यधिक स्वचालित है, फिर भी सर्वोत्तम परिणाम प्राप्त करने के लिए कुशल ऑपरेटर आवश्यक हैं। अनुभवी मशीनिस्ट मशीनिंग के विभिन्न कारकों की परस्पर क्रिया को समझते हैं और उत्पाद की गुणवत्ता को प्रभावित करने से पहले ही संभावित समस्याओं की पहचान कर सकते हैं।
सटीक मशीन सेटअप, उपयुक्त टूलिंग का चयन और निरंतर प्रक्रिया निगरानी स्थिर मशीनिंग प्रदर्शन में योगदान करते हैं। निवारक रखरखाव कार्यक्रम अप्रत्याशित डाउनटाइम को कम करके और मशीन की सटीकता को बनाए रखकर विश्वसनीयता को और बेहतर बनाते हैं।
गुणवत्ता नियंत्रण यह सुनिश्चित करता है कि मशीनीकृत पुर्जे इंजीनियरिंग विनिर्देशों और ग्राहक आवश्यकताओं को लगातार पूरा करते हैं। आधुनिक निर्माता अंतिम निरीक्षण पर निर्भर रहने के बजाय उत्पादन प्रक्रिया के दौरान निरीक्षण प्रक्रियाओं को एकीकृत करते हैं। प्रथम उत्पाद निरीक्षण (FAI) पूर्ण उत्पादन शुरू होने से पहले प्रक्रिया की तत्परता को सत्यापित करता है।
उत्पादन प्रक्रिया के दौरान किए जाने वाले निरीक्षणों से समस्याओं की पहचान जल्दी हो जाती है, जिससे स्क्रैप और दोबारा काम करने की ज़रूरत कम हो जाती है। कोऑर्डिनेट मेजरिंग मशीन (सीएमएम) से आयामों का सटीक सत्यापन होता है, जबकि स्टैटिस्टिकल प्रोसेस कंट्रोल (एसपीसी) निर्माताओं को रुझानों पर नज़र रखने, भिन्नता को कम करने और समग्र उत्पादन स्थिरता में सुधार करने में मदद करता है।
आधुनिक विनिर्माण क्षेत्र तेजी से उन्नत प्रौद्योगिकियों को अपना रहा है जो मशीनिंग की सटीकता, उत्पादकता और विश्वसनीयता में सुधार करती हैं। ये नवाचार निर्माताओं को उच्च गुणवत्ता मानकों को बनाए रखते हुए तेजी से जटिल होती उत्पादन आवश्यकताओं को पूरा करने में मदद करते हैं।
कृत्रिम बुद्धिमत्ता (AI) टूल मॉनिटरिंग और प्रेडिक्टिव मेंटेनेंस क्षमताओं में सुधार करके सीएनसी मशीनिंग में क्रांति ला रही है। AI सिस्टम वास्तविक समय के उत्पादन डेटा का विश्लेषण करते हैं। असामान्य स्थितियों का पता चलने पर, सिस्टम गंभीर गुणवत्ता संबंधी समस्याओं के उत्पन्न होने से पहले ही ऑपरेटरों को सचेत कर सकता है।
एडैप्टिव मशीनिंग सिस्टम वास्तविक समय की मशीनिंग स्थितियों के आधार पर कटिंग पैरामीटर को स्वचालित रूप से समायोजित करते हैं। यदि उत्पादन के दौरान टूल घिसाव या सामग्री की कठोरता जैसे कारक बदलते हैं, तो ये समायोजन स्थिर कटिंग स्थितियों को बनाए रखने और पूरी मशीनिंग प्रक्रिया के दौरान उत्पाद की गुणवत्ता में निरंतरता सुनिश्चित करने में मदद करते हैं।
डिजिटल ट्विन तकनीक उत्पादन शुरू होने से पहले मशीनिंग प्रक्रिया का एक आभासी प्रतिनिधित्व तैयार करती है। वास्तविक मशीनिंग शुरू होने से पहले संभावित समस्याओं की पहचान करके, निर्माता उत्पादन जोखिमों को कम कर सकते हैं और पहले चरण की सफलता दर में सुधार कर सकते हैं। डिजिटल ट्विन प्रक्रिया अनुकूलन और निरंतर सुधार पहलों में भी सहायक होते हैं।
उद्योग 4.0 मशीनों, सेंसरों, सॉफ्टवेयर और उत्पादन प्रणालियों को एक जुड़े हुए डिजिटल वातावरण में एकीकृत करता है। जुड़े हुए विनिर्माण वातावरण संगठनों को प्रदर्शन की निरंतर निगरानी करने और संपूर्ण उत्पादन प्रक्रिया में डेटा-आधारित सुधार करने की अनुमति देते हैं।
इसके लाभों में शामिल हैं:
अग्रणी सीएनसी निर्माता यह समझते हैं कि उच्च गुणवत्ता वाले परिणाम प्राप्त करने के लिए उन्नत उपकरणों से कहीं अधिक की आवश्यकता होती है। सफल उत्पादन सावधानीपूर्वक योजना, इंजीनियरिंग विशेषज्ञता और निरंतर गुणवत्ता सुधार पर निर्भर करता है। कई रणनीतियाँ मशीनिंग दोषों को कम करने और निरंतरता में सुधार करने में सहायक होती हैं।
उत्पादन शुरू होने से पहले, इंजीनियर संभावित विनिर्माण चुनौतियों की पहचान करने के लिए घटक डिजाइनों की सावधानीपूर्वक समीक्षा करते हैं।
इस समीक्षा में आमतौर पर निम्नलिखित शामिल होते हैं:
उत्पादन प्रक्रिया में बाद में होने वाली महंगी समस्याओं को रोकने में संभावित समस्याओं की प्रारंभिक पहचान सहायक होती है।
डीएफएम विश्लेषण यह सुनिश्चित करता है कि घटक सीएनसी मशीनिंग के लिए अनुकूलित हों। इंजीनियर यह मूल्यांकन करते हैं कि गुणवत्ता मानकों को बनाए रखते हुए विशिष्ट विशेषताओं का कुशलतापूर्वक उत्पादन किया जा सकता है या नहीं। आवश्यकतानुसार डिज़ाइन में संशोधन करके, निर्माता मशीनिंग क्षमता में सुधार कर सकते हैं, लागत कम कर सकते हैं और उत्पाद की गुणवत्ता बढ़ा सकते हैं।
आधुनिक सिमुलेशन सॉफ्टवेयर निर्माताओं को उत्पादन शुरू होने से पहले मशीनिंग प्रक्रियाओं का डिजिटल रूप से परीक्षण करने की सुविधा देता है। इससे उत्पादन संबंधी जोखिम कम होते हैं और मशीनिंग की समग्र विश्वसनीयता में सुधार होता है।
सीएनसी मिलिंग में सही टूलिंग का चयन सबसे महत्वपूर्ण निर्णयों में से एक है। उचित टूलिंग का चयन मशीनिंग स्थिरता को बढ़ाता है, टूल का जीवनकाल बढ़ाता है और अंतिम उत्पाद की गुणवत्ता में सुधार करता है।
गुणवत्ता आश्वासन को केवल अंतिम निरीक्षण चरण तक सीमित रखने के बजाय संपूर्ण विनिर्माण प्रक्रिया में लागू किया जाना चाहिए। यह व्यापक दृष्टिकोण निर्माताओं को दोषों और पुनर्कार्य को कम करते हुए गुणवत्ता में निरंतरता बनाए रखने में मदद करता है।
उच्च परिशुद्धता, स्थिर प्रदर्शन और सुसंगत उत्पादन परिणाम प्राप्त करने के लिए सीएनसी मिलिंग की गुणवत्ता के लिए सही कारकों का चयन करना आवश्यक है। मशीन की स्थिति, कटिंग टूल्स, सामग्री का चयन, प्रोग्रामिंग की गुणवत्ता और प्रक्रिया नियंत्रण, ये सभी अंतिम मशीनिंग परिणामों को निर्धारित करने में महत्वपूर्ण भूमिका निभाते हैं। जब इन कारकों को ठीक से अनुकूलित किया जाता है, तो निर्माता दोषों को काफी हद तक कम कर सकते हैं, सतह की गुणवत्ता में सुधार कर सकते हैं और समग्र दक्षता बढ़ा सकते हैं।
