एक क्षैतिज मशीनिंग केंद्र एक सीएनसी मशीन टूल है जिसका स्पिंडल अक्ष वर्कटेबल के समानांतर होता है। इस प्रकार का मशीन टूल मुख्य रूप से बॉक्स के आकार के पुर्जों के प्रसंस्करण के लिए उपयुक्त है। इसका स्पिंडल क्षैतिज अवस्था में होता है और आमतौर पर इसमें एक वर्गाकार वर्कटेबल होता है जो इंडेक्सिंग और घूर्णी गति कर सकता है। यह पुर्जों की कई कार्यशील सतहों की दो-आयामी और तीन-आयामी घुमावदार सतहों की मिलिंग, ड्रिलिंग, बोरिंग, रीमिंग, टैपिंग जैसी बहु-प्रक्रिया प्रसंस्करण के लिए अत्यंत उपयुक्त है।
मैक्स। एक्स-अक्ष यात्रा :
1100mmमैक्स। वाई-अक्ष यात्रा :
700mm/500mmमैक्स। Z- अक्ष यात्रा :
650mmमैक्स वर्कपीस की लंबाई :
630mmमैक्स वर्कपीस चौड़ाई :
630mmमैक्स वर्कपीस वजन :
630kgआवेदन :
Auto Partsप्रसंस्करण :

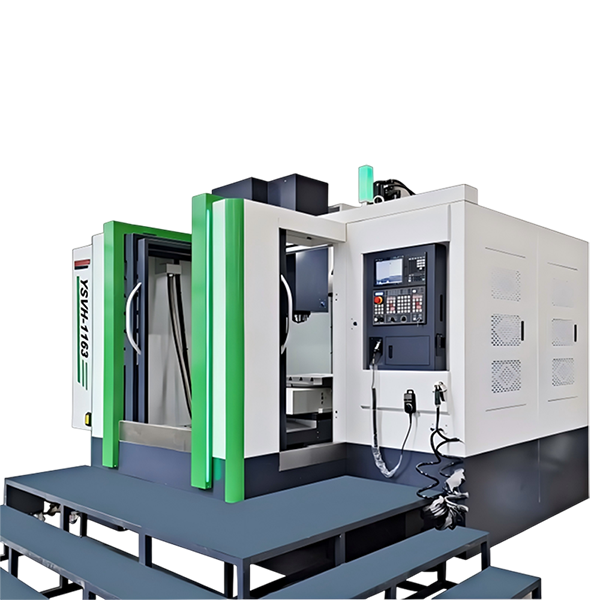

Surface Milling, Drilling Holes, Tappingवाईएसवीएच-1163 क्षैतिज मशीनिंग सेंटर की विशेषताएं
 | इसमें नवीनतम जापानी एम80ए वर्टिकल और हॉरिजॉन्टल मशीन बोर्ड सिस्टम का उपयोग किया गया है। यह मशीनिंग प्रोग्राम ऊर्ध्वाधर और क्षैतिज दोनों प्रकार की मशीनों के लिए समान है। किसी भी अक्ष विनिमय फ़ंक्शन का अक्ष विनिमय कमांड, मशीनिंग प्रोग्राम या CAM सॉफ़्टवेयर के पोस्ट-प्रोसेसिंग में कोई बदलाव किए बिना, अक्ष नामों को बदलने की प्रक्रिया को पूरा कर सकता है। उच्च गति और उच्च परिशुद्धता अनुकूलता ऊर्ध्वाधर और क्षैतिज दोनों मोड उच्च गति और उच्च परिशुद्धता मोड का समर्थन करते हैं, जिससे मशीनिंग की सटीकता सुनिश्चित होती है। वर्टिकल और हॉरिजॉन्टल मोड के बीच आसानी से स्विच करें कमांड के ज़रिए मोड को तेज़ी से बदलें, ग्राहकों के लिए सुविधाजनक। ऊर्ध्वाधर और क्षैतिज फ़ंक्शन परस्पर क्रियाशील हैं। ऊर्ध्वाधर और क्षैतिज मोड समान कार्यों को पूरा कर सकते हैं, जिससे उनकी परस्पर प्रासंगिकता सुनिश्चित होती है। |
YSVH-1163 ऑप्टिकल मशीन की विशेषताएं:
1. मशीन में एक सर्पिल चिप कन्वेयर इंटरफेस और एक कटिंग फ्लशिंग डिवाइस लगा हुआ है जो चिप्स को समय पर स्वचालित रूप से बाहर निकाल देता है ताकि मशीन टूल पर चिप्स के थर्मल प्रभाव से बचा जा सके और मशीन टूल प्रोसेसिंग की उच्च परिशुद्धता सुनिश्चित की जा सके; 2. ढलाई के लिए इस्तेमाल होने वाला लकड़ी का सांचा एल्युमीनियम-लकड़ी के संयोजन, राल रेत ढलाई और वर्कबेंच HT300 का उपयोग करता है।
3. ताइवान ज़ुयांग सीएनसी रोटरी टेबल में उच्च कठोरता वाले निकल-चांदी मिश्र धातु तांबे के टरबाइन का उपयोग किया जाता है, जो घिसाव-प्रतिरोधी और टिकाऊ होता है, और इसमें उच्च विभाजन स्थिरता होती है; डबल मजबूत लॉकिंग डिवाइस, सुपर बड़ी लॉकिंग सतह, भारी कटिंग प्रतिरोध; स्थिति निर्धारण के लिए तीन उच्च परिशुद्धता क्लच गियर का उपयोग किया जाता है, और बार-बार स्थिति निर्धारण सटीकता 5″ तक पहुंचती है। |  |
वर्टिकल और हॉरिजॉन्टल इंटीग्रेटेड मशीनिंग के फायदे:
YSVH-1163 एक ही मशीन में ऊर्ध्वाधर और क्षैतिज मशीनिंग कार्यों को जोड़ती है, जिससे बार-बार सेटअप करने की आवश्यकता को कम करते हुए मल्टी-साइड मशीनिंग दक्षता में सुधार करने में मदद मिलती है।
एक सेटअप में बहु-पक्षीय मशीनिंग
सटीकता बढ़ाने और क्लैम्पिंग समय को कम करने के लिए एक ही सेटअप में कई मशीनिंग ऑपरेशन पूरे करें।
ऊर्ध्वाधर और क्षैतिज संयुक्त मशीनिंग
यह मशीन एक ही प्लेटफॉर्म पर ड्रिलिंग, मिलिंग, टैपिंग और साइड-फेस मशीनिंग को सपोर्ट करती है।
स्थिति निर्धारण त्रुटियों को कम करें
जटिल पुर्जों के लिए मशीनिंग में एकरूपता लाने में कम बार सेटअप दोहराने से मदद मिलती है।
360° रोटरी टेबल मशीनिंग
रोटरी टेबल बॉक्स पार्ट्स और संरचनात्मक घटकों के लिए लचीली मल्टी-एंगल मशीनिंग की सुविधा प्रदान करती है।
जगह और श्रम लागत बचाएं
एक ही मशीन कई मशीनिंग कार्यों को एक साथ जोड़ती है, जिससे कारखाने में जगह कम करने और मैन्युअल हैंडलिंग की आवश्यकता कम करने में मदद मिलती है।
मशीन कटिंग प्रदर्शन
सतह मिलिंग | स्टील 45# | छेद ड्रिल हो रहा है | स्टील 45# | दोहन | स्टील 45# |
कटाई की गहराई 7 मिमी |
| कटर व्यास Ø82 |
| दोहन एम36 |
|
कटर | Ø120 मिमी*5 टी | कटर | Ø82 मिमी*2 टी | कटर | एम36*3पी |
स्पिंडल गति | 420 आरपीएम | स्पिंडल गति | 500 आरपीएम | स्पिंडल गति | 120 आरपीएम |
खिलाना | एफ500 | खिलाना | एफ100 | खिलाना | एफ480 |
चौड़ाई | 100 मिमी | चौड़ाई | 82 मिमी | चौड़ाई | 36 मिमी |
वाईएसवीएच-1163क्षैतिज मशीनिंग केंद्र पैरामीटर
| विषय | विशेष विवरण | इकाइयों | ऊर्ध्वाधर प्रकार | क्षैतिज प्रकार |
| यात्रा | वर्कटेबल के बाएँ और दाएँ ओर (ऊर्ध्वाधर और क्षैतिज X-अक्षीय गति) | mm | 1100 | |
| ऊर्ध्वाधर Y-अक्ष की गति (ऊर्ध्वाधर स्पिंडल केंद्र से पहले और बाद में) | mm | 700 | ||
| क्षैतिज Y-अक्ष गति (स्पिंडल बॉक्स ऊपर और नीचे) | mm | 500 | ||
| क्षैतिज Z-अक्ष गति (स्पिंडल बॉक्स ऊपर और नीचे) | mm | 650 | ||
| ऊर्ध्वाधर और क्षैतिज स्पिंडल के सिरे से टर्नटेबल की सतह तक की दूरी | mm | 120-770 | 120-620 | |
| क्षैतिज स्पिंडल के सिरे से टर्नटेबल के केंद्र तक की दूरी | mm | 170-870 | ||
| स्पिंडल के केंद्र तक ऊर्ध्वाधर गाइड सतह | mm | 702 | ||
| स्पिंडल के सिरे तक क्षैतिज मार्गदर्शक सतह | mm | 305 | ||
काम की मेज | बुर्ज कार्य तालिका क्षेत्र | mm | 630*630 | |
| घूर्णन विधि | तेल का दबाव | |||
| बराबर भिन्न | डिग्री | 1*360° | ||
| वर्कपीस का अधिकतम घूर्णन व्यास | mm | 1300 | ||
| अधिकतम भार वहन क्षमता | KG | 600 | ||
धुरा | स्पिंडल टेपर होल (मॉडल/इंस्टॉलेशन साइज़) | mm | बीबीटी40 | |
| स्पिंडल गति | आरपीएम | 10000 | ||
| स्पिंडल संचरण विधि | बेल्ट प्रकार | |||
| खिलाना | X/Y/ZN 1-अक्ष तीव्र फ़ीड | मीटर/मिनट | 36/36/30/30 | |
| अधिकतम कटाई फ़ीड | मिमी/मिनट | 10000 | ||
टूल चेंजर | उपकरण परिवर्तन विधि | साइड-माउंटेड/क्षैतिज | ||
| टूल होल्डर की विशिष्टताएँ | प्रकार | बीटी40 | ||
| उपकरण क्षमता | औजार | 24 | ||
| उपकरण का अधिकतम व्यास (उपकरण सहित) | mm | 78 | ||
| उपकरण का अधिकतम व्यास (उपकरण के बिना) | mm | 120 | ||
| उपकरण की अधिकतम लंबाई | mm | 300 | ||
| अधिकतम उपकरण वजन | kg | 7 | ||
| सबसे कम समय में उपकरण बदलें | सेकंड | 2.2 | ||
| मोटर | स्पिंडल मोटर | kw | खड़ा एसजे-डीजी7.5/120 क्षैतिज एसजे-डीजी7.5/120 | |
| प्रत्येक अक्ष के लिए सर्वो मोटर | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| पानी काटने वाले पंप मोटर | एम/एचएम | 4-60 | ||
बिजली की आवश्यकताएं | बिजली की आवश्यकताएँ | 40 | ||
| वायु स्रोत की आवश्यकताएँ | 6~8 | |||
आकार | लंबाई * चौड़ाई * ऊंचाई | 3850*3200*3300 | ||
| वज़न | 10.8 | |||
आर्म टाइप टूल चेंजर स्वचालित स्नेहन प्रणाली पूर्ण संलग्न सुरक्षा | रिजिड टैपिंग इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय कूलेंट टैंक और चिप ट्रे | डुअल एलईडी वर्क लाइट एलईडी 3 रंग की चेतावनी लाइट M30 ऑटो ऑफ | स्पिंडल नोज एयर ब्लो लेवलिंग बोल्ट और पैड |
ऑप्टिकल रैखिक पैमाना सीटीएस | उपकरण टूटने प्रणाली चेन टाइप चिप कन्वेयर सिस्टम | तेल धुंध संग्राहक तेल स्किमर | रोटरी टेबल वर्कपीस और टूल प्रोब |
