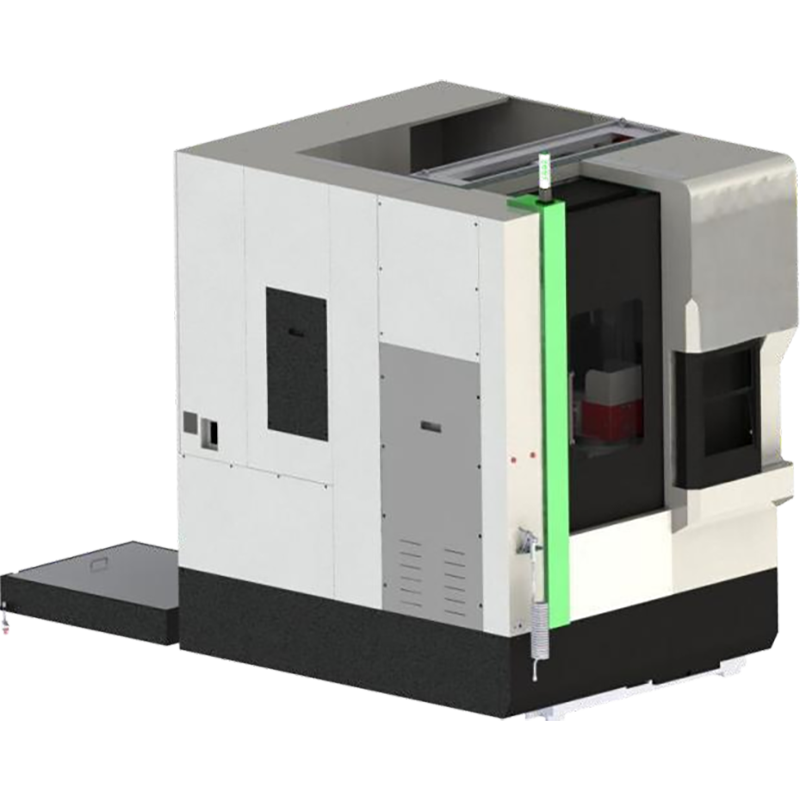

उच्च परिशुद्धता वाली वर्टिकल लेथ एक उच्च श्रेणी की सीएनसी मशीन टूल है जिसमें एक वर्टिकल स्पिंडल और एक क्षैतिज रूप से घूमने वाली वर्कटेबल होती है। इसे विशेष रूप से बड़े, भारी या सटीक रूप से घूमने वाले पुर्जों पर माइक्रोन स्तर की परिशुद्धता के साथ टर्निंग, मिलिंग, ड्रिलिंग और टैपिंग जैसी जटिल प्रक्रियाओं को करने के लिए डिज़ाइन किया गया है।
मैक्स। एक्स-अक्ष यात्रा :
-370~480mmमैक्स। Z- अक्ष यात्रा :
800mmसीएनसी वर्टिकल लेथ मशीन की मुख्य संरचना
 | वर्टिकल स्पिंडल: वर्कपीस का गुरुत्वाकर्षण स्वाभाविक रूप से वर्कटेबल पर दबाव डालता है, जिससे उच्च क्लैम्पिंग कठोरता मिलती है और यह बड़े व्यास और अतिरिक्त भारी डिस्क और रिंग के लिए उपयुक्त है। मिल-टर्निंग: यह एक साथ टर्निंग, मिलिंग, ड्रिलिंग, टैपिंग और बोरिंग करता है, जिससे सेकेंडरी क्लैम्पिंग त्रुटियां कम से कम हो जाती हैं। अत्यधिक कठोर संरचना: एक-टुकड़ा कच्चा लोहा बेड, सममित स्तंभ और चौड़े-स्पैन गाइडवे भारी कटाई बलों का सामना करते हैं। उच्च परिशुद्धता: बंद-लूप रैखिक पैमाना और तापीय क्षतिपूर्ति प्रणाली। |
लागू उद्योग:
• एयरोस्पेस: लैंडिंग गियर एक्चुएटर्स, टरबाइन हाउसिंग
• पवन ऊर्जा: पहिए के हब, बेयरिंग रिंग, गियर रिंग
• निर्माण मशीनरी: हाइड्रोलिक वाल्व बॉडी, पंप हाउसिंग
प्रमुख प्रौद्योगिकी पैरामीटर
| परियोजना | इकाई | विनिर्देश | टिप्पणी | |
| अधिकतम घूर्णन व्यास | mm | 1000 | ||
| अधिकतम मोड़ने की ऊंचाई | mm | 800 | ||
| अधिकतम घुमाव व्यास | mm | 800 | ||
| स्पिंडल के माध्यम से छेद का व्यास | mm | 80 | ||
| अधिकतम बार प्रसंस्करण व्यास | mm | 75 | ||
| स्पिंडल एंड टाइप और कोड | ए2-11 | |||
| सिंगल स्पिंडल स्पिंडल बॉक्स | ||||
| स्पिंडल गति सीमा | आर/ मिनट / एनएम | 50～1500 | FANUC 0i - TF | |
| मुख्य मोटर आउटपुट पावर | ||||
| 30 मिनट/लगातार | kW | 18.5/22 | β IIP30/8000 | |
| मानक चक | चक व्यास | इंच | स्वनिर्धारित | |
| एक्स अक्ष पर तीव्र गति से घूमने की गति | मीटर/मिनट | 20 | रोलर गाइड | |
| Z अक्ष पर तीव्र गति से घूमने की गति | मीटर/मिनट | 20 | रोलिंग गाइड | |
| एक्स अक्ष यात्रा | mm | -370~480 | ||
| Z अक्ष यात्रा | mm | 800 | ||
| मानक टूल होल्डर | सर्वो बुर्ज 8T | |||
| केंद्र जल निकास | एमपीए | 3 | ||
| उपकरण का आकार | बोरिंग बार व्यास | mm | Ф50 | |
| चाकू डिस्क | कर सकना | |||
| मशीन वजन | कुल वजन | kg | 11800 | |
| मशीन टूल की उपस्थिति | लंबाई × चौड़ाई × ऊंचाई | mm | 2700*2823（4400）*3550 | चिप को हटाए बिना (शामिल) |
