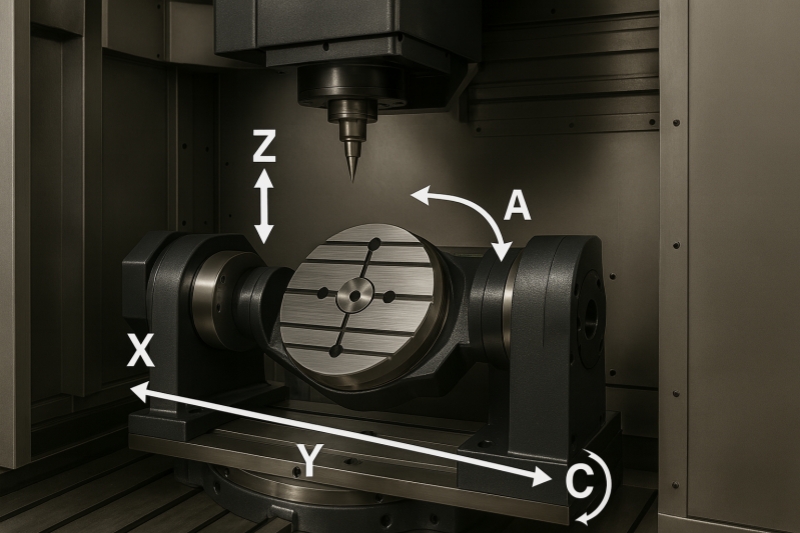

ट्रनियन टेबल मशीनिंग सेंटर एक प्रकार की 5-एक्सिस सीएनसी मशीन है जिसमें एक झुकने वाली घूर्णनशील टेबल (ए-एक्सिस) और एक घूमने वाली प्लेट (सी-एक्सिस) एकीकृत होती हैं। यह संरचना वर्कपीस को झुकने और घूमने की अनुमति देती है जबकि कटिंग टूल एक साथ चलता है, जिससे एक ही सेटअप में कई सतहों की पूर्ण मशीनिंग संभव हो पाती है।
परंपरागत 3-अक्ष या 4-अक्ष मशीनों की तुलना में, ट्रनियन-शैली का 5-अक्षीय डिज़ाइन जटिल कोणों तक बेहतर पहुंच प्रदान करता है, पुनःस्थापन त्रुटियों को कम करता है, और मशीनिंग सटीकता, दोहराव और दक्षता को बढ़ाता है।
ट्रनियन टेबल मशीनिंग सेंटर का व्यापक रूप से एयरोस्पेस पार्ट्स, इम्पेलर, रोबोटिक्स कंपोनेंट्स और सटीक यांत्रिक पार्ट्स के लिए उपयोग किया जाता है, जिनमें सख्त सहनशीलता, चिकनी सतह संक्रमण और जटिल ज्यामिति की आवश्यकता होती है।
यांगसेन के ट्रनियन-शैली के पांच-अक्षीय मशीनिंग सेंटर उच्च-प्रदर्शन वाले डायरेक्ट-ड्राइव रोटरी टेबल और मजबूत मशीन संरचना को मिलाकर स्थिर और उच्च परिशुद्धता वाले पांच-अक्षीय मशीनिंग प्रदान करते हैं। इस श्रृंखला के सभी मॉडलों में एक कॉम्पैक्ट क्रैडल-प्रकार (ट्रनियन) टेबल है जो एक साथ ए/सी-अक्ष गति को सक्षम बनाता है, जिससे जटिल पुर्जों को एक ही सेटअप में बेहतर सटीकता और दक्षता के साथ पूरा किया जा सकता है।
उत्पाद श्रृंखला में ड्रिल-टैप 5-एक्सिस सेंटर, वर्टिकल 5-एक्सिस मशीनिंग सेंटर, रैम-टाइप 5-एक्सिस मॉडल, ब्रिज-टाइप संरचनाएं और बड़े गैन्ट्री-टाइप कॉन्फ़िगरेशन शामिल हैं। इस श्रृंखला की सभी मशीनों में कुछ मुख्य तकनीकी तत्व समान हैं, जिनका विवरण ब्रोशर में दिया गया है।
1. शून्य बैकलैश और उच्च गतिशील प्रतिक्रिया के साथ उच्च प्रदर्शन वाले डायरेक्ट-ड्राइव (डीडी) रोटरी टेबल।
2. उच्च कठोरता वाले संरचनात्मक डिजाइन, जिनमें हेरिंगबोन कॉलम, चौड़े स्पैन वाले गाइडवे और प्रबलित कास्टिंग शामिल हैं।
3. उच्च गति वाले स्पिंडल विकल्प, जैसे कि BT30/BT40/BBT40 और HSK-A63/HSK-A100 मोटराइज्ड स्पिंडल।
4. गतिशील प्रदर्शन को बढ़ाने के लिए वजन के अनुकूल गतिशील घटकों का उपयोग।
5. मानक कॉन्फ़िगरेशन में वर्क लाइट, वार्निंग लाइट, पूरी तरह से संलग्न गार्ड, कूलेंट नोजल सिस्टम, एयर ब्लो, टूल सेटर, टूलबॉक्स और आंतरिक फ्लशिंग शामिल हैं।
6. लेजर टूल सेटर, वर्कपीस प्रोबिंग, इमर्शन कूलेंट सिस्टम, लीनियर स्केल, थ्रू-स्पिंडल कूलेंट, चिप कन्वेयर और विभिन्न प्रकार के टूल मैगजीन जैसे वैकल्पिक कॉन्फ़िगरेशन।
1. बड़े पैमाने पर विनिर्माण क्षमता
इससे अधिक 100,000 वर्ग मीटर ज़ियामेन के हाइकांग जिले और जिमेई जिले में स्थित उत्पादन सुविधाओं के माध्यम से, हम स्थिर उत्पादन क्षमता, कुशल वितरण और वैश्विक भागीदारों को स्थिर बड़ी मात्रा में आपूर्ति सुनिश्चित करते हैं।
2. मजबूत अनुसंधान एवं विकास नवाचार क्षमता
हमारा 100+ पेशेवर अनुसंधान एवं विकास टीम यह संस्था ज़ियामेन विश्वविद्यालय सहित प्रमुख शैक्षणिक संस्थानों के साथ सहयोग करती है, जिससे मशीन संरचना डिजाइन, सटीक मशीनिंग प्रौद्योगिकी, नियंत्रण प्रणाली और बुद्धिमान विनिर्माण में निरंतर नवाचार सुनिश्चित होता है।
3. उद्योग में अग्रणी बौद्धिक संपदा क्षमता
150 से अधिक अधिकृत मुख्य पेटेंटों के साथ, जिनमें शामिल हैं:
15 आविष्कार पेटेंट
37 यूटिलिटी मॉडल पेटेंट
8 सॉफ्टवेयर कॉपीराइट
हम सीएनसी मशीनरी उद्योग में तकनीकी नेतृत्व, उत्पाद की विशिष्टता और मजबूत प्रतिस्पर्धा सुनिश्चित करते हैं।
4. व्यापक वैश्विक बिक्री एवं सेवा नेटवर्क
साथ 50+ क्षेत्रीय बिक्री और सेवा नेटवर्क, जिनमें शामिल हैं:
दक्षिण चीन
पूर्वी चीन
उत्तरी चीन
विदेशी बाजार
हम वैश्विक ग्राहकों के लिए त्वरित प्रतिक्रिया, स्थानीयकृत सहायता और विश्वसनीय बिक्री पश्चात सेवा प्रदान करते हैं।
यांगसेन के क्रैडल-स्टाइल पांच-अक्षीय मशीनिंग सेंटर उन उद्योगों के लिए डिज़ाइन किए गए हैं जिन्हें एक ही सेटअप में उच्च परिशुद्धता, जटिल ज्यामिति मशीनिंग और बहु-सतह प्रसंस्करण की आवश्यकता होती है। उच्च कठोरता वाले संरचनात्मक डिज़ाइन, उच्च गति वाले डायरेक्ट-ड्राइव रोटरी टेबल और मोटरयुक्त उच्च-प्रदर्शन स्पिंडल के साथ, ये मशीनें चुनौतीपूर्ण घटकों को कुशलतापूर्वक और असाधारण सटीकता के साथ संसाधित करती हैं।

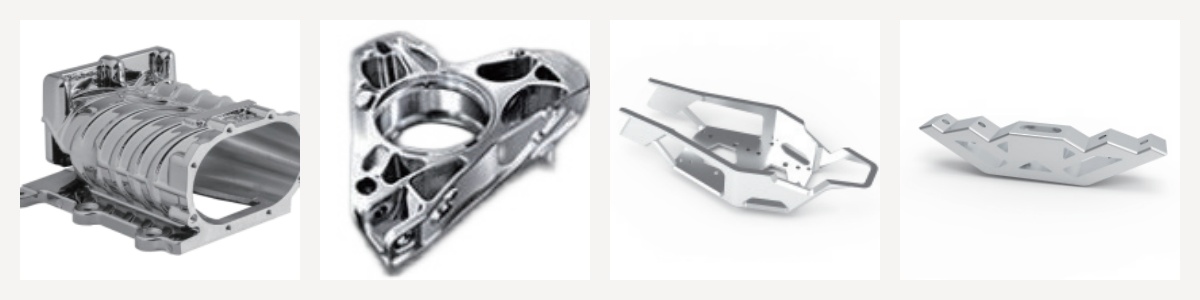

हमारे पांच-अक्षीय समाधानों का व्यापक रूप से एयरोस्पेस, रोबोटिक्स, ऑटोमोटिव पावर सिस्टम, उच्च-सटीकता वाले मोल्ड, स्वचालन उपकरण और यूएवी निर्माण में उपयोग किया जाता है, जहां स्थिरता, दोहराव और एक साथ बहु-अक्षीय गति नियंत्रण महत्वपूर्ण हैं।

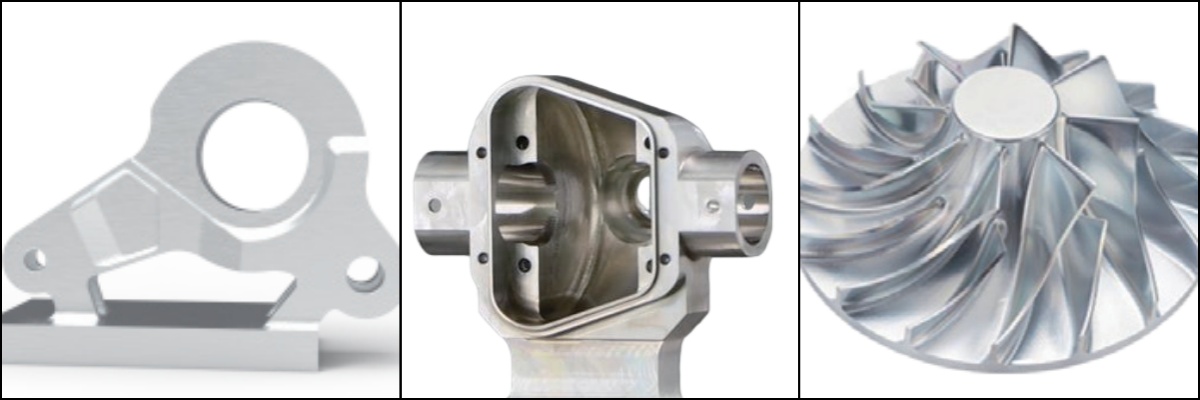

एयरोस्पेस और विमानन घटक
हमारी मशीनें विमानों और यूएवी प्लेटफार्मों में उपयोग होने वाले ब्लिस्क, टरबाइन ब्लेड, इम्पेलर और जटिल संरचनात्मक भागों के उत्पादन में व्यापक रूप से उपयोग की जाती हैं। उच्च कठोरता वाली संरचना और दोहरी डायरेक्ट-ड्राइव रोटरी अक्ष न्यूनतम पुनर्व्यवस्था के साथ अनियमित सतहों की सटीक मशीनिंग की अनुमति देते हैं। इससे मशीनिंग में स्थिरता आती है, सेटअप समय कम होता है और हल्के, उच्च-शक्ति वाले एयरोस्पेस घटकों के विश्वसनीय बड़े पैमाने पर उत्पादन में सहायता मिलती है।

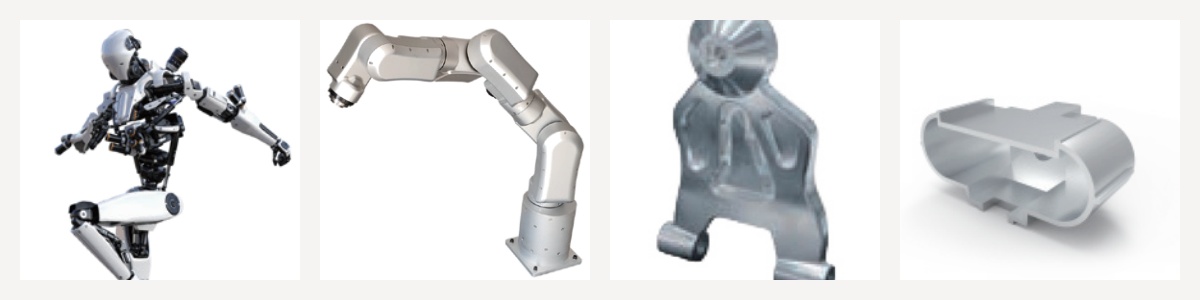

रोबोटिक्स और स्वचालन प्रणालियाँ
यांगसेन फाइव-एक्सिस मशीनिंग सेंटर का उपयोग रोबोटिक जॉइंट्स, ह्यूमनॉइड हैंड आर्टिकुलेशन पार्ट्स, स्ट्रक्चरल हाउसिंग और सेंसर माउंट्स के निर्माण में किया जाता है। इन पार्ट्स में अक्सर ऑर्गेनिक कर्व्स, जटिल कोण और गहरी कैविटीज़ होती हैं। मशीन की डायनामिक संरचना माइक्रोन-स्तर की सटीकता बनाए रखते हुए सुचारू और उच्च गति की मशीनिंग को सक्षम बनाती है, जो गति-संवेदनशील रोबोटिक सिस्टम के लिए आवश्यक है।
सटीक मोल्ड और टूलिंग निर्माण
मोल्ड निर्माताओं और फिनिशिंग अनुप्रयोगों के लिए, ब्रिज-टाइप और गैन्ट्री-टाइप मॉडल लंबे समय तक चलने वाले फिनिशिंग चरणों के लिए आवश्यक कठोरता और ऊष्मीय स्थिरता प्रदान करते हैं। इन मशीनों का उपयोग आमतौर पर उच्च परिशुद्धता वाले मोल्ड कोर, ग्रेफाइट और कॉपर इलेक्ट्रोड, और जटिल कैविटी फिनिशिंग के लिए किया जाता है, जहाँ सतह की गुणवत्ता और दोहराव प्रमुख आवश्यकताएँ होती हैं।
ऑटोमोटिव पावरट्रेन और इंजन घटक
उच्च-टॉर्क वाले मोटराइज्ड स्पिंडल और बड़े आकार के ट्रनियन टेबल से लैस यांगसेन मॉडल का उपयोग ट्रांसमिशन हाउसिंग, इंजन ब्लॉक, टरबाइन पार्ट्स और पावरट्रेन सिस्टम कंपोनेंट्स की मशीनिंग में किया जाता है। उच्च डायनामिक प्रदर्शन से मशीनिंग का समय कम हो जाता है, जबकि अनुकूलित मल्टी-एक्सिस कॉन्फ़िगरेशन महत्वपूर्ण टॉलरेंस विशेषताओं के लिए सटीकता सुनिश्चित करता है।
3सी इलेक्ट्रॉनिक्स और छोटे सटीक धातु के पुर्जे
हमारे कॉम्पैक्ट मॉडल इलेक्ट्रॉनिक उपकरणों के हाउसिंग, छोटे एल्यूमीनियम पुर्जों और उच्च-सटीकता वाले कनेक्टर्स के लिए आदर्श हैं। हाई-स्पीड स्पिंडल और त्वरित प्रतिक्रिया के साथ, ये उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और स्वचालन मॉड्यूल में हल्के सटीक पुर्जों के तीव्र-चक्र, उच्च-मात्रा उत्पादन के लिए उपयुक्त हैं।
1. ड्रिल-टैप प्रकार, वर्टिकल प्रकार, रैम प्रकार, ब्रिज प्रकार और गैन्ट्री प्रकार के मॉडलों में मुख्य अंतर क्या है?
प्रत्येक संरचना को अलग-अलग आकार के पुर्जों और मशीनिंग आवश्यकताओं के लिए डिज़ाइन किया गया है:

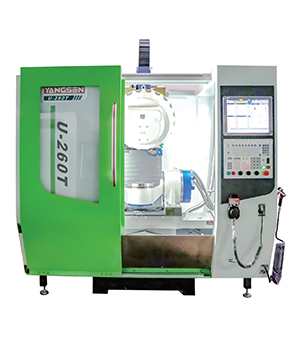

ड्रिल-टैप प्लेटफॉर्म (U-260T) – कॉम्पैक्ट आकार, छोटे सटीक घटकों के लिए उच्च गति मशीनिंग

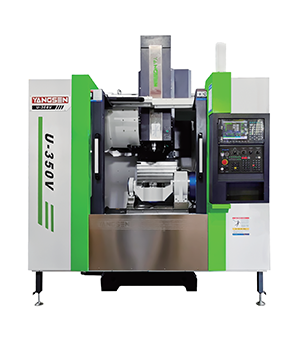

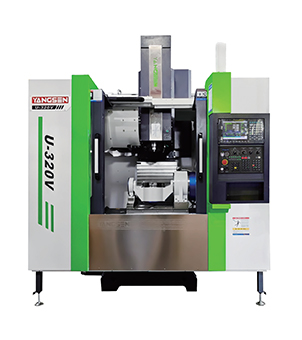

वर्टिकल मॉडल (U-320V / U-350V) – छोटे से मध्यम आकार के पुर्जों की सटीक मशीनिंग के लिए

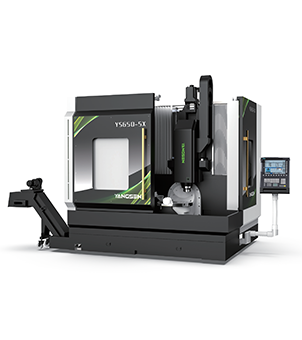

रैम-टाइप (YS-650-5X) – एयरोस्पेस और संरचनात्मक घटकों के लिए बेहतर पहुंच प्रदान करता है

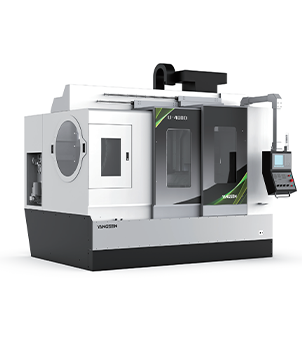

ब्रिज-टाइप (U-400D) – मोल्ड और सटीक फिनिशिंग के लिए बेहतर कठोरता

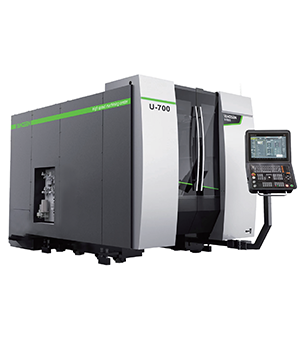

गैन्ट्री-प्रकार (U-400 / U-700 / U-900) – इंजन हाउसिंग, रोबोट जॉइंट और टरबाइन पार्ट्स जैसे बड़े घटकों को सपोर्ट करता है।
2. कौन-कौन सी नियंत्रण प्रणालियाँ उपलब्ध हैं?
मॉडल के आधार पर, यांगसेन मशीनें सिंटेक, हुआज़ोंग, सीमेंस, फैनुक और हीडेनहेन नियंत्रकों का समर्थन करती हैं। नियंत्रण अनुकूलता कॉन्फ़िगरेशन और स्पिंडल प्रकार के आधार पर भिन्न होती है।
3. उपलब्ध स्पिंडल स्पेसिफिकेशन क्या हैं?
स्पिंडल कॉन्फ़िगरेशन में BT30/BBT30 डायरेक्ट-ड्राइव, BBT40 स्पिंडल और हाई-स्पीड HSK-A63 या HSK-A100 मोटराइज्ड स्पिंडल विकल्प (24,000 rpm तक) शामिल हैं। उपलब्ध स्पिंडल का प्रकार मशीन की संरचना और इच्छित उपयोग पर निर्भर करता है।
4. क्या आप वैकल्पिक माप और स्वचालन सहायक उपकरण प्रदान करते हैं?
जी हाँ। वैकल्पिक कॉन्फ़िगरेशन में निम्नलिखित शामिल हैं:
लेजर टूल सेटर
वर्कपीस प्रोबिंग सिस्टम
कूलेंट-थ्रू-स्पिंडल (सीटीएस)
रेखीय पैमाने की प्रतिक्रिया
स्वचालित दरवाजा
चिप कन्वेयर सिस्टम
ये वैकल्पिक विशेषताएं दोहराव क्षमता, स्वचालन क्षमता और मशीनिंग दक्षता में सुधार करने में मदद करती हैं।
5. क्या यह मशीन ग्रेफाइट, टाइटेनियम, तांबा या मिश्रित सामग्री की मशीनिंग कर सकती है?
जी हां। स्पिंडल कॉन्फ़िगरेशन और विकल्पों के आधार पर, यांगसेन मशीनें एल्युमीनियम, स्टेनलेस स्टील, टूल स्टील, टाइटेनियम मिश्र धातु, तांबा सामग्री और ग्रेफाइट (ग्रेफाइट मशीनिंग पैकेज के साथ ऑर्डर किए जाने पर) को सपोर्ट कर सकती हैं।
6. क्या आप स्थापना, प्रशिक्षण और तकनीकी सहायता प्रदान करते हैं?
जी हाँ। हम निम्नलिखित सेवाएं प्रदान करते हैं:
साइट पर स्थापना और चालू करना
ऑपरेटर और रखरखाव प्रशिक्षण
दूरस्थ तकनीकी सहायता
बिक्री पश्चात सेवा और अतिरिक्त पुर्जों की आपूर्ति
ग्राहक के स्थान और वितरक की सेवा संरचना के आधार पर सहायता का प्रारूप भिन्न हो सकता है।
7. मैं यह कैसे निर्धारित कर सकता हूँ कि मेरे पुर्जों के लिए कौन सा मॉडल उपयुक्त है?
बस अपने पार्ट की सामग्री, आकार सीमा, मशीनिंग टॉलरेंस और अपेक्षित वार्षिक उत्पादन मात्रा साझा करें। हमारी इंजीनियरिंग टीम वास्तविक अनुप्रयोग आवश्यकताओं के आधार पर उपयुक्त मॉडल, स्पिंडल प्रकार और कॉन्फ़िगरेशन की अनुशंसा करेगी।
