आपकी नई सीएनसी मशीन आ गई है। लेकिन पुर्जों की मशीनिंग शुरू करने से पहले, एक सवाल सबसे ज़्यादा ज़रूरी है: क्या इसे सही तरीके से स्थापित किया गया है?
गलत इंस्टॉलेशन से कंपन, गलत मशीनिंग, अप्रत्याशित रुकावट और महंगे मरम्मत कार्य जैसी समस्याएं हो सकती हैं—भले ही आपने उच्च गुणवत्ता वाली सीएनसी मशीन में निवेश किया हो। अच्छी बात यह है कि सही इंस्टॉलेशन प्रक्रिया का पालन करके इनमें से अधिकांश समस्याओं से बचा जा सकता है।
इस गाइड में, आप सीएनसी मशीन की सफल स्थापना के लिए 9 आवश्यक चरणों के बारे में जानेंगे। साइट की तैयारी और मशीन को समतल करने से लेकर अंतिम परीक्षण कटिंग तक, प्रत्येक चरण को इस तरह से डिज़ाइन किया गया है कि आप अपनी मशीन को उत्पादन में तेजी से ला सकें और साथ ही दीर्घकालिक सटीकता, विश्वसनीयता और प्रदर्शन सुनिश्चित कर सकें।
एक सुचारू सीएनसी मशीन की स्थापना मशीन के आपके कारखाने में पहुंचने से बहुत पहले ही शुरू हो जाती है। साइट, आवश्यक सुविधाओं और उठाने वाले उपकरणों को तैयार करने के लिए थोड़ा समय निकालने से स्थापना के दौरान घंटों - या यहां तक कि दिनों - की देरी से बचा जा सकता है।
अपनी मशीन को उतारने से पहले, सुनिश्चित कर लें कि सब कुछ तैयार है। इससे न केवल इंस्टॉलेशन प्रक्रिया में तेजी आती है, बल्कि मशीन को अनावश्यक नुकसान से बचाने में भी मदद मिलती है और यह सुनिश्चित होता है कि इसे बिना किसी अप्रत्याशित रुकावट के चालू किया जा सके।
स्थापना क्षेत्र में मशीन के संचालन, रखरखाव और भविष्य में सर्विसिंग के लिए पर्याप्त जगह होनी चाहिए। फर्श इतना मजबूत और समतल होना चाहिए कि मशीन का भार बिना अत्यधिक कंपन या धंसाव के सहन कर सके। मशीन को ऊष्मा स्रोतों, अत्यधिक धूल, नमी और अन्य पर्यावरणीय कारकों से दूर रखना भी महत्वपूर्ण है जो मशीनिंग की सटीकता को प्रभावित कर सकते हैं।
स्थापना से पहले सुनिश्चित करें कि सभी आवश्यक सुविधाएं उपलब्ध हैं। इनमें आमतौर पर स्थिर बिजली आपूर्ति, संपीड़ित वायु, शीतलक, स्नेहक और नेटवर्क कनेक्टिविटी शामिल होती है, यदि आपके सीएनसी सिस्टम को दूरस्थ निगरानी या डेटा स्थानांतरण की आवश्यकता है। इन कनेक्शनों की पहले से जांच करने से चालू करने के दौरान अनावश्यक रुकावट से बचने में मदद मिलती है।
बड़ी सीएनसी मशीनें सुरक्षित अनलोडिंग और पोजिशनिंग के लिए उपयुक्त लिफ्टिंग उपकरण आवश्यक हैं। मशीन के आने से पहले आवश्यक क्रेन या फोर्कलिफ्ट, लिफ्टिंग टूल्स, सटीक लेवलिंग उपकरण और बुनियादी इंस्टॉलेशन एक्सेसरीज़ तैयार रखें। सही उपकरण तैयार होने से इंस्टॉलेशन टीम प्रक्रिया को सुरक्षित और कुशलतापूर्वक पूरा कर सकती है।

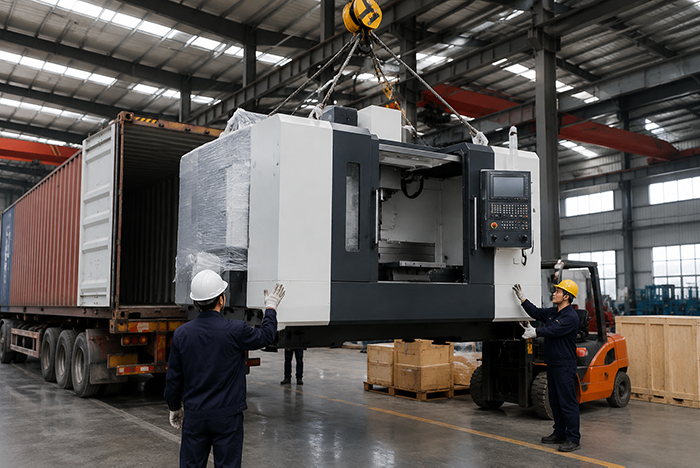

स्थापना शुरू करने से पहले, सुनिश्चित करें कि सीएनसी मशीन को क्रेन या फोर्कलिफ्ट जैसे उपयुक्त उठाने वाले उपकरणों का उपयोग करके सुरक्षित रूप से उतारा गया है। मशीन या उसके सटीक पुर्जों को संभालने के दौरान नुकसान से बचने के लिए हमेशा निर्माता के उठाने संबंधी निर्देशों का पालन करें।
मशीन को ज़मीन पर उतारने के बाद, शिपिंग के दौरान हुए किसी भी नुकसान के लिए उसकी सावधानीपूर्वक जांच करें। मशीन का ढांचा, विद्युत कैबिनेट, स्पिंडल क्षेत्र और खुले हुए पुर्जों की जांच करें, फिर सभी सहायक उपकरणों और दस्तावेजों की पैकिंग सूची से तुलना करें ताकि यह सुनिश्चित हो सके कि कोई भी चीज़ गायब तो नहीं है। यदि आपको कोई नुकसान या कोई पुर्जा गायब दिखाई देता है, तो स्थापना शुरू करने से पहले आपूर्तिकर्ता से संपर्क करें।
चेकलिस्ट:
सीएनसी मशीन को उतारने और उसकी जांच करने के बाद, उसे उसके अंतिम स्थापना स्थान पर ले जाएं। उचित स्थान निर्धारण केवल पर्याप्त जगह खोजने से कहीं अधिक महत्वपूर्ण है—यह भविष्य के रखरखाव, सामग्री प्रबंधन और समग्र उत्पादन क्षमता को सीधे प्रभावित करता है।
मशीन को एक स्थिर आधार पर स्थापित करें जहाँ ऑपरेटरों को वर्कपीस लोड करने, टूल बदलने और नियमित रखरखाव करने के लिए पर्याप्त जगह हो। मशीन को अत्यधिक गर्मी, नमी, तेज कंपन या भारी प्रभाव वाले उपकरणों के पास स्थापित करने से बचें, क्योंकि ये पर्यावरणीय कारक मशीनिंग की सटीकता और दीर्घकालिक विश्वसनीयता को कम कर सकते हैं।
चेकलिस्ट:

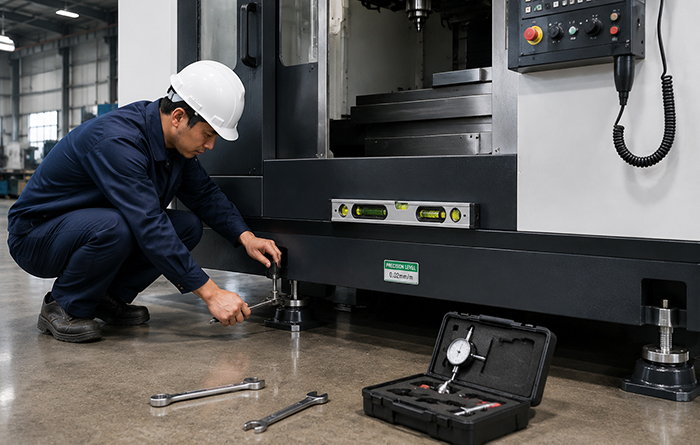

मशीन लेवलिंग पूरी इंस्टॉलेशन प्रक्रिया का सबसे महत्वपूर्ण चरण है। यहां तक कि एक उच्च-सटीकता वाली सीएनसी मशीन भी उचित लेवलिंग के बिना एकसमान मशीनिंग सटीकता प्रदान नहीं कर सकती। खराब लेवलिंग से सटीकता में कमी, मशीन का असमान घिसाव और अस्थिर कटिंग प्रदर्शन हो सकता है।
मशीन को निर्माता की आवश्यकताओं के अनुरूप बनाने के लिए, लेवलिंग बोल्ट को सटीक लेवल से समायोजित करें। लेवलिंग के बाद, मशीन की स्थिरता सुनिश्चित करने के लिए उसे दोबारा जांचें और मशीन को चालू करने से पहले आवश्यक बारीक समायोजन करें।
चेकलिस्ट:
मशीन को समतल करने के बाद, उसे चालू करने से पहले सभी आवश्यक उपकरणों को जोड़ दें। स्थिर बिजली आपूर्ति, स्वच्छ संपीड़ित हवा और सुचारू रूप से काम करने वाला शीतलक तंत्र मशीन के विश्वसनीय संचालन और दीर्घकालिक प्रदर्शन के लिए आवश्यक हैं। कोई भी कनेक्शन करने से पहले, सुनिश्चित करें कि उपकरणों की विशिष्टताएँ मशीन की आवश्यकताओं के अनुरूप हैं।
सभी सिस्टम कनेक्ट हो जाने के बाद, प्रत्येक कनेक्शन की सावधानीपूर्वक जांच करें ताकि लीकेज, ढीले केबल या गलत वायरिंग का पता चल सके। ये जांच अभी करने से स्टार्टअप और कमीशनिंग के दौरान अप्रत्याशित अलार्म या रुकावटों को रोकने में मदद मिलती है।
चेकलिस्ट:
मुख्य मशीन के कनेक्ट होने और तैयार होने के बाद, अगला चरण मानक या वैकल्पिक सहायक उपकरण स्थापित करना है। मशीन के कॉन्फ़िगरेशन के आधार पर, इनमें चिप कन्वेयर, कूलेंट टैंक, टूल मैगज़ीन, रोटरी टेबल, प्रोब या अन्य सहायक उपकरण शामिल हो सकते हैं। सुनिश्चित करें कि प्रत्येक सहायक उपकरण निर्माता के निर्देशों के अनुसार सुरक्षित रूप से स्थापित और कनेक्ट किया गया है।
स्थापना के बाद, सुनिश्चित करें कि सभी सहायक उपकरण सही ढंग से काम कर रहे हैं और सीएनसी सिस्टम के साथ ठीक से संचार कर रहे हैं। इस चरण में किसी भी समस्या की पहचान और समाधान करने से सुचारू शुरुआत और विश्वसनीय उत्पादन सुनिश्चित करने में मदद मिलेगी।
चेकलिस्ट:

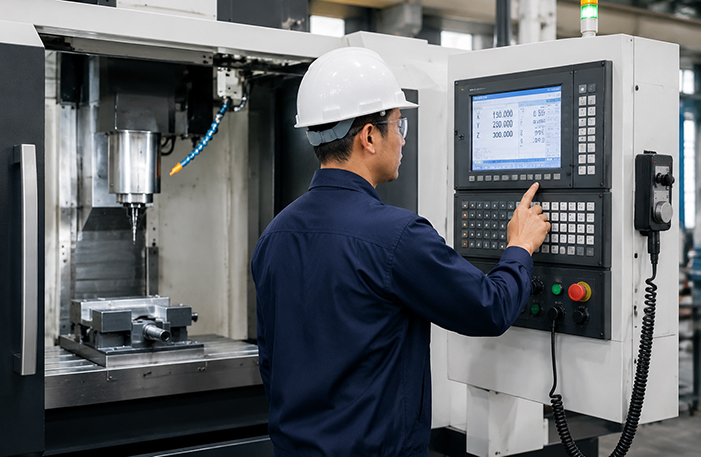

स्थापना पूरी हो जाने के बाद, सीएनसी मशीन को चालू करें और बुनियादी कार्यात्मक जांच करें। यह चरण कैलिब्रेशन और परीक्षण मशीनिंग शुरू होने से पहले यह सुनिश्चित करने में मदद करता है कि सभी प्रमुख सिस्टम सामान्य रूप से काम कर रहे हैं।
निर्माता द्वारा निर्धारित स्टार्टअप प्रक्रिया के अनुसार मशीन को चालू करें, फिर सीएनसी कंट्रोलर, अक्षों की गति, स्पिंडल रोटेशन, आपातकालीन स्टॉप और अन्य सुरक्षा कार्यों की जाँच करें। यदि कोई अलार्म या असामान्य स्थिति दिखाई दे, तो अगले चरण पर जाने से पहले उसे ठीक करें।
चेकलिस्ट:
मशीन के उत्पादन शुरू होने से पहले, आवश्यक कैलिब्रेशन करें ताकि यह सुनिश्चित हो सके कि यह अपेक्षित मशीनिंग सटीकता को पूरा करती है। सही कैलिब्रेशन से यह सत्यापित करने में मदद मिलती है कि मशीन इच्छानुसार काम कर रही है और उत्पादन के दौरान आयामी त्रुटियों का जोखिम कम होता है।
निर्माता की अनुशंसाओं के अनुसार मशीन की स्थिति सटीकता, उपकरण माप और समग्र ज्यामितीय सटीकता की जाँच करें। यदि आवश्यक हो, तो परीक्षण कटाई के लिए मशीन तैयार होने तक सूक्ष्म समायोजन करें।
चेकलिस्ट:
पूर्ण पैमाने पर उत्पादन शुरू करने से पहले, वास्तविक मशीनिंग स्थितियों में मशीन के सही ढंग से काम करने की पुष्टि करने के लिए एक परीक्षण कट करें। यह चरण न केवल मशीन की सटीकता बल्कि टूलिंग, वर्कहोल्डिंग और मशीनिंग प्रोग्राम के प्रदर्शन को भी सत्यापित करता है।
परीक्षण के लिए एक वर्कपीस तैयार करें और उसके आयाम, सतह की फिनिश और समग्र गुणवत्ता का निरीक्षण करें। यदि परिणाम अपेक्षित मानकों के अनुरूप नहीं हैं, तो नियमित उत्पादन शुरू करने से पहले आवश्यक समायोजन करें।
चेकलिस्ट:
सफल इंस्टॉलेशन का मतलब सिर्फ ट्रायल कट का सफल होना ही नहीं है। पूर्ण उत्पादन शुरू करने से पहले, सुनिश्चित करें कि ऑपरेटर मशीन के नियंत्रण, दैनिक स्टार्टअप प्रक्रियाओं और बुनियादी रखरखाव आवश्यकताओं से अच्छी तरह परिचित हों। अच्छी तरह से प्रशिक्षित ऑपरेटर परिचालन त्रुटियों को कम कर सकते हैं, दक्षता बढ़ा सकते हैं और मशीन की सेवा अवधि बढ़ाने में मदद कर सकते हैं।
एक बार जब मशीन सुचारू रूप से चलने लगे और सभी जांच पूरी हो जाएं, तो आप नियमित निरीक्षण और रखरखाव कार्यक्रम का पालन करते हुए आत्मविश्वास से नियमित उत्पादन शुरू कर सकते हैं।
चेकलिस्ट:
उच्च गुणवत्ता वाली सीएनसी मशीन भी गलत तरीके से स्थापित होने पर प्रदर्शन संबंधी समस्याओं का सामना कर सकती है। सुचारू स्थापना और विश्वसनीय मशीनिंग प्रदर्शन सुनिश्चित करने के लिए इन सामान्य गलतियों से बचें।
साइट की तैयारी को छोड़ना
किसी मशीन को अनुपयुक्त फर्श पर या खराब ढंग से नियोजित कार्यक्षेत्र में स्थापित करने से कंपन, सीमित रखरखाव पहुंच और अनावश्यक स्थापना में देरी हो सकती है।
मशीन का अनुचित समतलीकरण
गलत लेवलिंग, मशीनिंग की सटीकता में कमी और मशीन के असमान घिसाव के सबसे आम कारणों में से एक है। मशीन को चालू करने से पहले हमेशा उसकी सही लेवलिंग सुनिश्चित करें।
गलत उपयोगिता कनेक्शन
गलत बिजली आपूर्ति का उपयोग, अस्थिर वायु दाब, या अनुचित तरीके से जुड़ा हुआ शीतलक तंत्र मशीन के अलार्म को ट्रिगर कर सकता है या सामान्य संचालन को प्रभावित कर सकता है।
अंशांकन छोड़ना
मशीन की सटीकता की जांच किए बिना सीधे उत्पादन शुरू करने से आयामी त्रुटियां और मशीनिंग की गुणवत्ता में असंगति हो सकती है।
परीक्षण कटिंग परिणामों की अनदेखी करना
किसी सफल स्टार्टअप का मतलब यह नहीं है कि मशीन उत्पादन के लिए तैयार है। पूर्ण पैमाने पर उत्पादन शुरू करने से पहले हमेशा पहले परीक्षण वर्कपीस का निरीक्षण करें और आवश्यक समायोजन करें।
1. सीएनसी मशीन की स्थापना में आमतौर पर कितना समय लगता है?
स्थापना का समय मशीन के आकार, संरचना और स्थल की स्थितियों पर निर्भर करता है। एक मानक ऊर्ध्वाधर मशीनिंग सेंटर को आमतौर पर एक से तीन दिनों के भीतर स्थापित और चालू किया जा सकता है, जबकि बड़ी गैन्ट्री मशीनें, क्षैतिज बोरिंग मिलें या कई सहायक उपकरणों वाली उत्पादन लाइनें कई दिनों या उससे अधिक समय ले सकती हैं।
2. सीएनसी मशीन द्वारा लेवलिंग कितनी सटीक होनी चाहिए?
मशीन लेवलिंग का सीधा असर मशीनिंग की सटीकता, स्पिंडल के प्रदर्शन और कंपोनेंट के घिसाव पर पड़ता है। आवश्यक लेवलिंग टॉलरेंस मशीन के प्रकार और निर्माता के आधार पर अलग-अलग होती है, इसलिए दृश्य निरीक्षण पर निर्भर रहने के बजाय सटीक लेवल का उपयोग करना और अनुशंसित इंस्टॉलेशन निर्देशों का पालन करना महत्वपूर्ण है।
3. पहले मशीनिंग परीक्षण से पहले क्या-क्या जांच करनी चाहिए?
पहला वर्कपीस चलाने से पहले, सुनिश्चित करें कि मशीन ठीक से समतल है, सभी उपकरण सही ढंग से जुड़े हुए हैं, स्नेहन और शीतलक प्रणालियाँ सामान्य रूप से कार्य कर रही हैं, और सीएनसी नियंत्रक, स्पिंडल और अक्ष बिना किसी अलार्म के चल रहे हैं। संपूर्ण निरीक्षण सफल परीक्षण कट सुनिश्चित करने में सहायक होता है।
4. सीएनसी मशीन की स्थापना में होने वाली सबसे आम गलतियाँ क्या हैं?
सबसे आम गलतियों में साइट की अपर्याप्त तैयारी, मशीन का गलत लेवलिंग, अनुचित पावर या एयर कनेक्शन, मशीन कैलिब्रेशन न करना और ट्रायल कट किए बिना उत्पादन शुरू करना शामिल हैं। इन समस्याओं से बचने से डाउनटाइम कम होता है और मशीन का प्रदर्शन अपेक्षा के अनुरूप सुनिश्चित होता है।
5. सीएनसी मशीन को कितनी बार पुनः समतल किया जाना चाहिए?
सामान्य परिचालन स्थितियों में, सीएनसी मशीन को बार-बार समतल करने की आवश्यकता नहीं होती है। हालांकि, स्थानांतरण, नींव के धंसने, भारी झटके लगने या मशीनिंग की सटीकता कम होने पर इसकी जांच अवश्य की जानी चाहिए। समय-समय पर निरीक्षण करने से मशीन का दीर्घकालिक प्रदर्शन भी बना रहता है।
सही तरीके से सीएनसी मशीन स्थापित करना स्थिर प्रदर्शन, निरंतर सटीकता और विश्वसनीय उत्पादन प्राप्त करने की दिशा में पहला कदम है। इन नौ स्थापना चरणों का पालन करके, आप सामान्य गलतियों से बच सकते हैं, स्टार्टअप समय कम कर सकते हैं और अपनी सीएनसी मशीन से अधिकतम लाभ प्राप्त कर सकते हैं।
यदि आप एक नई सीएनसी मशीन स्थापित करने की योजना बना रहे हैं, तो एक अनुभवी निर्माता के साथ काम करने से सुचारू सेटअप और दीर्घकालिक मशीनिंग सफलता सुनिश्चित करने में मदद मिल सकती है।
