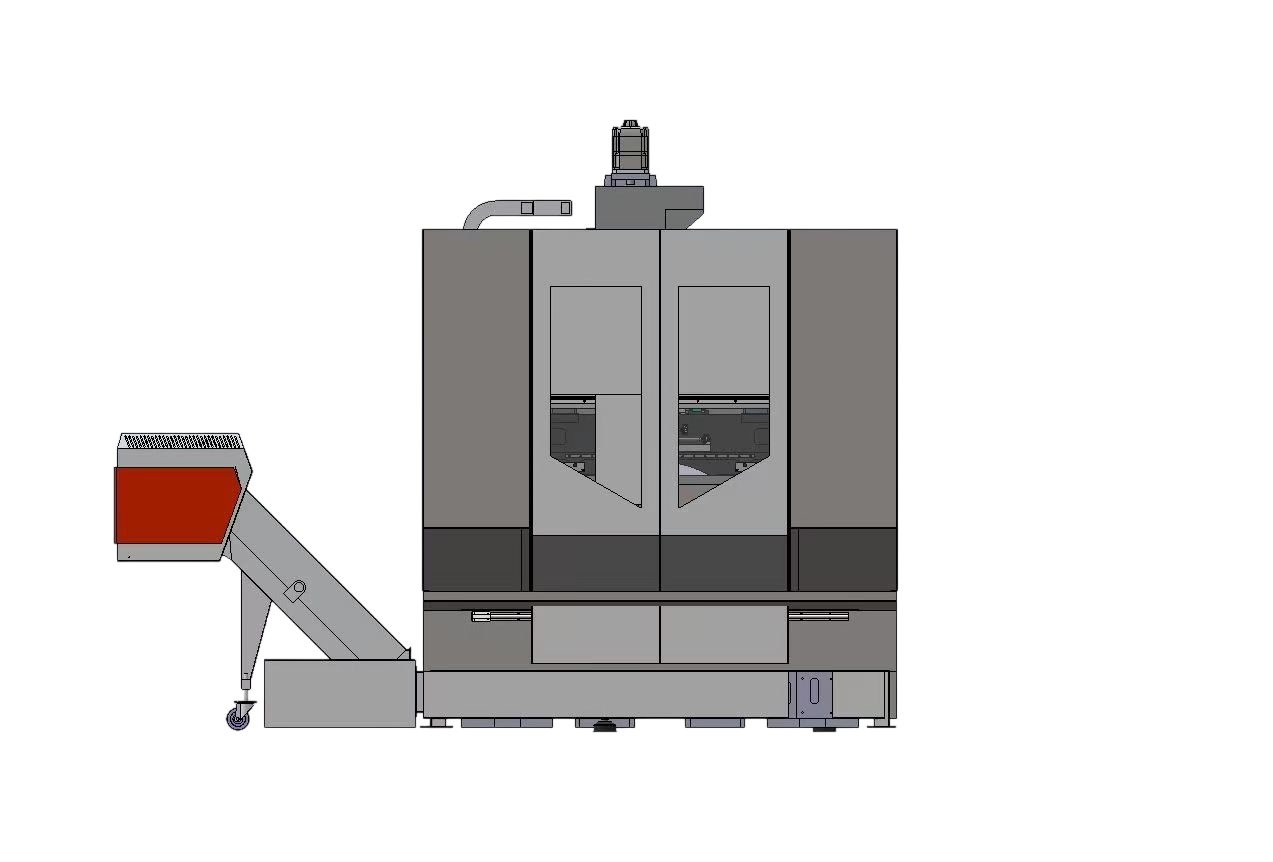

वर्टिकल गैन्ट्री क्रैडल 5 एक्सिस मशीनिंग सेंटर यू टाइप बेस को अपनाता है, जो ब्रिज-टाइप ऊपरी संरचना के साथ मिलकर एक पूर्ण बॉक्स संरचना बनाता है, जो पूरी तरह से संलग्न बल प्रवाह सर्किट बनाता है, इसलिए संरचना में उच्च कठोरता और मजबूत स्थिरता होती है। सममित संरचना थर्मल विरूपण त्रुटि को छोटा बनाती है, तीन-अक्ष ड्राइव गुरुत्वाकर्षण के केंद्र के करीब है, गति प्रतिक्रिया और सिंक्रनाइज़ेशन उत्कृष्ट हैं, मशीन टूल प्रोसेसिंग सटीकता, फिनिश उच्च है, और स्थिरता मजबूत है;
मैक्स। एक्स-अक्ष यात्रा :
460mmमैक्स। वाई-अक्ष यात्रा :
460mmमैक्स। Z- अक्ष यात्रा :
400mmमैक्स वर्कपीस वजन :
200/100KGपूरी मशीन की विशेषताएँ
 | 1. उपकरण पत्रिका एक परिवर्तनीय आवृत्ति ड्राइव से सुसज्जित है, और उपकरण हाथ एक आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है, जो प्रभावी रूप से उत्पाद प्रसंस्करण दक्षता में सुधार करता है; 2. विन्यास φ150- HSKA 63-16000 आरपीएम उच्च आवृत्ति इलेक्ट्रिक स्पिंडल में उच्च शक्ति और विस्तृत पावर रेंज के फायदे हैं। स्प्रिंग क्लैम्पिंग और हाइड्रोलिक रिलीज। स्पिंडल एक समाक्षीय रिंग एनकोडर से सुसज्जित है, जो स्पिंडल की तात्कालिक गति और रोटेशन कोण को समकालिक रूप से फीडबैक कर सकता है, और उच्च गति निरंतर अच्छा प्रसंस्करण प्रदर्शन, मजबूत अधिभार क्षमता और कठोर टैपिंग फ़ंक्शन। 3. स्पिंडल बेयरिंग को ग्रीस से चिकना किया जाता है, और इसमें अच्छी उच्च गति का प्रदर्शन होता है। स्पिंडल टूल को स्प्रिंग द्वारा क्लैंप किया जाता है और हाइड्रोलिक दबाव द्वारा छोड़ा जाता है। 4. धुरी के सामने के छोर पर भूलभुलैया सील हवा के दबाव संरक्षण से सुसज्जित है, और धुरी शंकु छेद दबाव हवा के साथ साफ उड़ा दिया जाता है। धूल और चिप संरक्षण। |
ऑप्टिकल मशीन की विशेषताएं
1. ताइवान पीएमआई रोलर रेल, ताइवान पीएमआईसी 3 ग्रेड पेंच, जापान नाची मूल बीयरिंग का उपयोग करें, थर्मल विस्थापन को रोकने के लिए पूर्व-तनाव;
2. बिस्तर कास्टिंग HT300 राल रेत कास्टिंग से बना है, समग्र annealing, प्राकृतिक उम्र बढ़ने और दो उच्च आवृत्ति कंपन उम्र बढ़ने उपचार के बाद, उच्च कठोरता उच्च स्थिरता, लंबे समय से स्थायी और गैर विकृत प्रभाव के साथ;
3. वर्टिकल गैन्ट्री क्रैडल 5 एक्सिस मशीनिंग सेंटर यू टाइप बेस को अपनाता है, जो ब्रिज-टाइप ऊपरी संरचना के साथ मिलकर एक पूर्ण बॉक्स संरचना बनाता है, जो पूरी तरह से संलग्न बल प्रवाह सर्किट बनाता है, इसलिए संरचना में उच्च कठोरता और मजबूत स्थिरता होती है। सममित संरचना थर्मल विरूपण त्रुटि को छोटा बनाती है, तीन-अक्ष ड्राइव गुरुत्वाकर्षण के केंद्र के करीब है, गति प्रतिक्रिया और सिंक्रनाइज़ेशन उत्कृष्ट हैं, मशीन टूल प्रसंस्करण सटीकता, खत्म उच्च हैं, और स्थिरता मजबूत है;
4. अर्द्ध-खुले पालने टर्नटेबल स्थापना संरचना ग्राहकों को आसानी से एकल ड्राइव डबल समर्थन, डबल ड्राइव डबल समर्थन, रोलर कैम ड्राइव, डीडी मोटर ड्राइव और विभिन्न डिस्क और ए अक्ष केंद्र उच्च पालना मॉड्यूल विन्यास आवश्यकताओं को प्राप्त करने की अनुमति देता है। जटिल सतह और बहुआयामी उत्पाद प्रसंस्करण कार्य की मांग को पूरा कर सकते हैं;
5. विदेशी अर्थशास्त्र 150 मिमी उच्च कठोरता HSKA63 इलेक्ट्रिक स्पिंडल, रिंग स्प्रे डिजाइन।
तकनीकी मापदंड
| यात्रा | एक्स/वाई/जेड अक्ष | mm | 460/460/400 |
| स्पिंडल नोज से कार्य-तालिका तक की दूरी | mm | 140-540 | |
| ट्रैक फॉर्म | रोलर गाइड रेल | ||
| टर्नटेबल | टर्नटेबल टेबल का आकार | mm | φ400 |
| घूर्णन केंद्र से तालिका की दूरी | mm | 25 | |
| कार्यक्षेत्र की अधिकतम भार वहन क्षमता (0 °/90 °) | Kg | 200/100 | |
| T नाली | नहीं/मिमी | 8-14x45 ° | |
| वर्तन कोण | खर्च करना | ए/सी: ±110/360 | |
| स्पिंडल टेपर छेद (मॉडल/स्थापना आयाम) | एचएसकेए63 | ||
| धुरा | स्पिंडल गति | आरपीएम | 16000 |
| स्पिंडल ड्राइव मोड | इलेक्ट्रिक स्पिंडल | ||
| खिलाना | एक्स/वाई/जेड एक्सिस रैपिड फीड | मी/मिनट | 36/36/36 |
| अधिकतम कटिंग फ़ीड | मिमी/मिनट | 10000 | |
| उपकरण बदलने वाला उपकरण | उपकरण बदलने की विधि | अनुवादकीय | |
| उपकरण हैंडल विनिर्देश | प्रकार | एचएसकेए63 | |
| उपकरण क्षमता | औजार | 18 | |
| अधिकतम उपकरण व्यास (काटने का उपकरण) | mm | 80 | |
| अधिकतम उपकरण व्यास (उपकरण के बिना) | mm | 80 | |
| अधिकतम उपकरण लंबाई | mm | 250 | |
| अधिकतम उपकरण वजन | kg | 8 | |
| सबसे तेज़ उपकरण परिवर्तन समय | सेकंड | 4 | |
| मोटर | स्पिंडल मोटर | kw | 20 |
| तीन-अक्षीय सर्वो मोटर | kw | एस08-एएम28-30-एफ4/एस08-ए एम28-30-एफ4/एस08-एएम 28-30बी-एफ4 | |
| कटिंग वाटर पंप मोटर | एम/एचएम | 4-60 | |
| शुद्धता | स्थिति सटीकता | mm | ±0.005 |
| दोहराई गई स्थिति सटीकता | mm | ±0.003 | |
| बिजली की आवश्यकताएं | बिजली की आवश्यकताएं | kv | 20 |
| वायु स्रोत आवश्यकताएँ | किलोग्राम/सेमी | 6~8 | |
| मशीन का आकार | लंबाई*चौड़ाई*ऊंचाई | mm | 2800x2200x2900 |
| Wआठ | T | 5 |
