मूविंग-कॉलम गैन्ट्री मशीनिंग सेंटर में उच्च वर्कटेबल लोड, प्लांट स्पेस का बेहतर उपयोग, मॉड्यूलर ओवरसाइज़्ड स्पेसिफिकेशन्स, सुविधाजनक लोडिंग और अनलोडिंग और बेहतर टूल चेंज एफिशिएंसी जैसे फायदे हैं।
मैक्स। एक्स-अक्ष यात्रा :
16000mmमैक्स। वाई-अक्ष यात्रा :
4200mmमैक्स। Z- अक्ष यात्रा :
1500mmमैक्स वर्कपीस की लंबाई :
16000mmमैक्स वर्कपीस चौड़ाई :
3500mmमैक्स वर्कपीस वजन :
50Tआवेदन :
Medical Industryप्रसंस्करण :
Drilling, Tapping, Milling, Surface Millingडबल कॉलम मशीन केन्द्र
YSMD-16042 डबल कॉलम गैन्ट्री सीएनसी मशीन एक बड़े आकार का मूविंग कॉलम मशीनिंग सेंटर है जिसे भारी और लंबे वर्कपीस की प्रोसेसिंग के लिए डिज़ाइन किया गया है। 16000 मिमी तक की अतिरिक्त लंबी X-अक्ष यात्रा के साथ, यह उच्च परिशुद्धता और दक्षता के साथ बड़े आकार के संरचनात्मक भागों की मशीनिंग के लिए आदर्श है। मूविंग कॉलम गैन्ट्री मशीनिंग सेंटर का वर्किंग टेबल स्थिर होता है और X और Y अक्षों की गति में भाग नहीं लेता है। इसलिए, मशीन टूल का फ्लोर स्पेस काफी कम हो जाता है और ग्राहक की कार्यशाला की उपयोग दर में सुधार होता है।
①. एंटी-बैकलैश ट्रांसमिशन संरचना के साथ डुअल मोटर
उच्च परिशुद्धता, भारी भार, उच्च गति, कम शोर, लंबी सेवा आयु।
2. गियर ट्रांसमिशन
उच्च परिशुद्धता, भारी भार, उच्च गति, कम शोर, लंबी सेवा आयु।
③. वर्गाकार रैम और स्लाइडिंग सीट संरचना
आयाम: 500x500, हेवी-ड्यूटी डिज़ाइन;
डायरेक्ट-ड्रिवन डिज़ाइन;
बड़े आकार और मजबूत डिजाइन से यह सुनिश्चित होता है कि रैम मजबूती से जुड़ी हुई है;
ऊपर की तरफ तीन विस्तारित स्लाइडर और नीचे की तरफ चार मानक स्लाइडर।
④. ऊर्ध्वाधर/क्षैतिज स्वचालित टूल मैगज़ीन
⑤. इटली बीएफ गियर बॉक्स
उच्च प्रदर्शन गति, कम शोर। यह मोटर की स्थिर शक्ति सीमा को बढ़ा सकता है। इसे स्थापित करना आसान है। इस मशीन का उपयोग कई प्रकार की मोटरों के साथ किया जा सकता है। यह उच्च शक्ति तनाव और छोटे आकार के लिए उपयुक्त है।
⑥. विस्तारित कोण मिलिंग हेड
⑦. स्वचालित हाइड्रोलिक एंगल मिलिंग हेड
⑧. दो-तरफ़ा स्पिंडल एंगल मिलिंग हेड
मूविंग कॉलम सीरीज़ पैरामीटर्स
नमूना | वाईएसएमडी-16042 | ||
विषय | विशेष विवरण | इकाइयों |
|
यात्रा | X- अक्ष | mm | 16000 |
शाफ़्ट | mm | 4200 | |
जेड एक्सिस | mm | 1500 | |
स्पिंडल नोज से वर्कटेबल तक | mm | 350-1850 | |
तीन-अक्षीय गाइडवे |
| X/Y हैवी लोड रोलर लीनियर गाइडवे Z-एक्सिस स्क्वायर-टाइप रैम | |
दरवाजे की चौड़ाई |
| 4200 | |
राम का प्रकार |
| वर्गाकार रैम (500 * 500) | |
काम की मेज | वर्कटेबल का आकार (लंबाई*चौड़ाई) | mm | 16000*3500 |
अधिकतम टेबल भार | t | 50 | |
टी स्लॉट | mm | 36*200 | |
धुरा | स्पिंडल प्रकार | प्रकार | बीबीटी-50 |
स्पिंडल आरपीएम | आरपीएम | 6000 | |
स्पिंडल ड्राइव प्रकार |
| डीडीएस | |
फीड दर | तीव्र पारगमन (X/Y/Z) | मीटर/मिनट | 6/8/8 |
कटाई फ़ीड दर (X/Y/Z) | मीटर/मिनट | 6 | |
टूल चेंजर | एटीसी |
| 24 (विकल्प: 40/60) |
मोटर | स्पिंडल मोटर | KW | 17-42 |
तीन-अक्षीय सर्वो मोटर | KW | 5.2/5.2/5.2 | |
शुद्धता | शुद्धता | mm | 0.08/0.035/0.02 |
repeatability | mm | 0.065/0.025/0.015 | |
आवश्यक बिजली | बिजली की आवश्यकता | केवीए | 60 |
वायु दाब की आवश्यकता | किलोग्राम/सेमी² | 6^8 | |
अन्य | बाह्य आयाम (लंबाई*चौड़ाई*ऊंचाई) | mm | 20000x5860x5800 |
कुल वजन | t | 145 | |

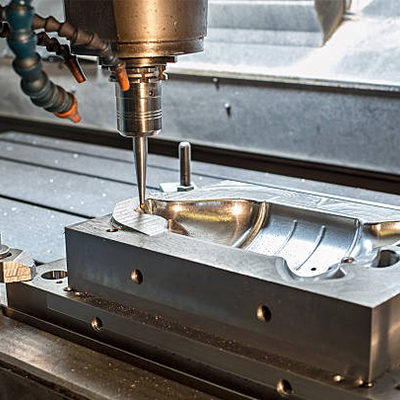

YSMD-16042 गैन्ट्री सीएनसी मशीन के अनुप्रयोग
-
मानक सहायक उपकरण
स्पिंडल शीतलक प्रणाली स्वचालित स्नेहन प्रणाली अर्ध-संलग्न गार्ड | कठोर टैपिंग इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय दोहरे पेंच प्रकार का चिप कन्वेयर | डुअल एलईडी वर्क लाइट एलईडी 3 रंग की चेतावनी लाइट चेन टाइप चिप कन्वेयर और कार्ट | गियर बॉक्स लेवलिंग बोल्ट और पैड M30 ऑटो ऑफ |
विकल्प
ऑप्टिकल रैखिक पैमाना सीटीएस 20T/40T/60T एटीसी | वर्कपीस प्रोब चिप कन्वेयर सिस्टम रोटरी टेबल | तेल धुंध प्रणाली तेल स्किमर | मैनुअल/सेमी-ऑटो 90 मिलिंग हेड ऑटो पार्ट्स प्रोब मापन प्रणाली |
