डबल कॉलम गैन्ट्री टाइप सीएनसी मशीनिंग सेंटर YSMV-5021

यांगसेन आपको बेहतरीन डबल-कॉलम मशीनिंग सेंटर पेश करने में गर्व महसूस करता है। अपनी विशिष्ट आवश्यकताओं के लिए आदर्श उत्पाद खोजें। मजबूत डबल-कॉलम संरचना अधिक कठोरता और सटीक टॉलरेंस सुनिश्चित करती है, जिससे यह मशीन सामान्य पुर्जों की कुशल मशीनिंग और डाई एवं मोल्ड के त्वरित कार्यों के लिए उपयुक्त है।

मैक्स। एक्स-अक्ष यात्रा :
5000mm
मैक्स। वाई-अक्ष यात्रा :
2100mm
मैक्स। Z- अक्ष यात्रा :
1000mm
मैक्स वर्कपीस की लंबाई :
5000mm
मैक्स वर्कपीस चौड़ाई :
1700mm
मैक्स वर्कपीस वजन :
12T
आवेदन :
Medical Industry
प्रसंस्करण :
Drilling, Tapping, Milling, Surface Milling

उत्पाद का परिचय

YSMV-5021 डबल-कॉलम गैन्ट्री मशीनिंग सेंटर को उच्च परिशुद्धता और स्थिरता के साथ बड़े और भारी वर्कपीस की मशीनिंग के लिए डिज़ाइन किया गया है। 5000 मिमी X-अक्ष यात्रा और उच्च भार क्षमता के साथ, यह उन उद्योगों के लिए आदर्श है जिन्हें संरचनात्मक भागों के बड़े पैमाने पर प्रसंस्करण की आवश्यकता होती है। एक फिक्स्ड बीम गैन्ट्री मशीनिंग सेंटर एक CNC मशीन है जिसमें क्रॉस बीम स्थिर रहता है जबकि वर्कटेबल X-अक्ष के साथ चलता है। यह संरचना उत्कृष्ट कठोरता और स्थिरता प्रदान करती है, जिससे यह भारी कटिंग और बड़े वर्कपीस की उच्च परिशुद्धता मशीनिंग के लिए अत्यधिक उपयुक्त है।

YSMV-5021 डबल कॉलम सीएनसी मशीन की विशेषताएं

1. मोटी, उच्च-कठोरता वाली टेबल के साथ एक्स अक्ष का अति-चौड़ा आधार टेबल की भार वहन क्षमता को बढ़ाता है और सर्वोत्तम गतिशील स्तर की सटीकता सुनिश्चित करता है।

2. वाई-अक्ष का बड़ा सीढ़ीनुमा डिज़ाइन गाइड मार्गों को बीम और स्पिंडल के करीब लाता है, जिससे काटने के भार की कठोरता प्रभावी रूप से बढ़ जाती है।

3. जेड-अक्ष पर 15 मीटर की तीव्र गति से घूमने की क्षमता, उच्च त्वरण/मंदी प्रदर्शन के साथ उच्च गति मोल्ड मशीनिंग में सटीक आकृति प्राप्त करने की क्षमता।

4. पर्यावरणीय तापमान परिवर्तन से प्रभावित सटीकता परिवर्तन को 0.02 मिमी के भीतर सुनिश्चित करने के लिए स्पिंडल और थर्मल क्षतिपूर्ति फ़ंक्शन का चयन किया जा सकता है।

सीएनसी डबल-कॉलम मशीनिंग सेंटर समुद्री पुर्जों जैसे बड़े पुर्जों के प्रसंस्करण के लिए सबसे उपयुक्त हैं। यह मशीन ऊर्ध्वाधर मशीनिंग सेंटरों के क्षेत्र में मशीनरी और मोल्ड निर्माण के लिए उपयुक्त है, जो रफ मशीनिंग से लेकर फिनिश मशीनिंग तक, प्रसंस्करण आवश्यकताओं के अनुसार काम करती है, और मिलिंग, ड्रिलिंग, टैपिंग, बोरिंग और कई अन्य प्रक्रियाओं को पूरा कर सकती है।

① ऊर्ध्वाधर और क्षैतिज टूल मैगज़ीन

② स्पिंडल

बीबीटी50- © 200 उच्च कठोरता वाले स्पिंडल, 6 आयातित बड़े स्टील बॉल बियरिंग का उपयोग करते हुए, उत्कृष्ट कटिंग क्षमता।

③ पांच-अक्षीय लिंकेज डबल स्विंग मिलिंग हेड

एसी अक्ष टॉर्क मोटर + इलेक्ट्रिक स्पिंडल

कांटे के आकार की एकीकृत संरचना;

एसी अक्ष में टॉर्क मोटर संरचना स्थापित की गई है;

उच्च गति से कटाई और उच्च कठोरता के लिए एसी अक्ष हाइड्रोलिक होल्डिंग।

डबल कॉलम सीएनसी मशीनपैरामीटर

नमूना			वाईएसएमवी-5021
विषय	विशेष विवरण	इकाइयों
यात्रा	X- अक्ष	mm	5000
	शाफ़्ट	mm	2100
	जेड एक्सिस	mm	1000
	स्पिंडल नोज से वर्कटेबल तक	mm	200-1200
	तीन-अक्षीय गाइडवे		X/Y/Z भारी भार रोलर रैखिक गाइडवे
	दरवाजे की चौड़ाई		2100
	राम का प्रकार		टी प्रकार
काम की मेज	वर्कटेबल का आकार (लंबाई*चौड़ाई)	mm	5000*1700
	अधिकतम टेबल भार	t	12
	टी स्लॉट	mm	9-22*180
धुरा	स्पिंडल प्रकार	प्रकार	बीबीटी-50
	स्पिंडल आरपीएम	आरपीएम	6000
	स्पिंडल ड्राइव प्रकार		डीडीएस
फीड दर	तीव्र पारगमन (X/Y/Z)	मीटर/मिनट	12/15/15
फीड दर	कटाई फ़ीड दर (X/Y/Z)	मीटर/मिनट	12
औजार परिवर्तक	एटीसी		24 (विकल्प: 40/60)
मोटर	स्पिंडल मोटर	KW	15/18.5(143-236 एनएम)
मोटर	तीन-अक्षीय सर्वो मोटर	KW	6/3/3 (38/36/36 एनएम)
आवश्यक बिजली	बिजली की आवश्यकता	केवीए	50
आवश्यक बिजली	वायु दाब की आवश्यकता	किलोग्राम/सेमी2	6^8
अन्य	बाह्य आयाम (लंबाईचौड़ाईऊंचाई)	mm	1160058505420
अन्य	कुल वजन	t	36

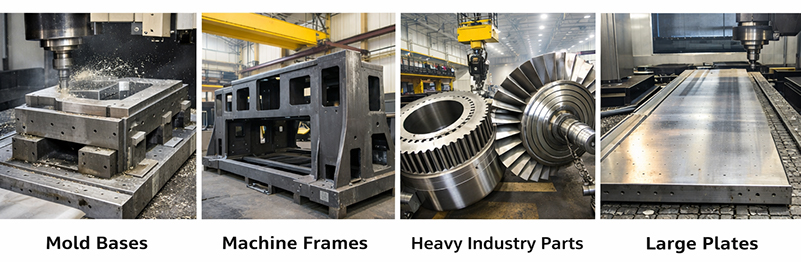

डबल कॉलम गैन्ट्री सीएनसी एप्लीकेशन

YSMV-5021 गैन्ट्री सीएनसी मशीनिंग सेंटर का उपयोग उच्च कठोरता और स्थिर परिशुद्धता की आवश्यकता वाले मध्यम से बड़े आकार के संरचनात्मक पुर्जों की मशीनिंग के लिए व्यापक रूप से किया जाता है। यह विशेष रूप से मोल्ड बेस, बड़ी प्लेटें, मशीन फ्रेम और भारी औद्योगिक पुर्जों जैसे घटकों के प्रसंस्करण के लिए उपयुक्त है। अपने विशाल कार्यक्षेत्र और उच्च भार क्षमता के साथ, यह मशीन एक ही सेटअप में बड़े आकार के वर्कपीस की कुशल मशीनिंग को सक्षम बनाती है, जिससे बार-बार स्थिति बदलने की आवश्यकता कम होती है और समग्र मशीनिंग सटीकता में सुधार होता है।
