यांगसेन को आपको शीर्ष-स्तरीय डबल-कॉलम मशीनिंग केंद्र प्रदान करने पर गर्व है। अपनी विशिष्ट आवश्यकताओं के लिए आदर्श उत्पाद ढूंढें। ठोस डबल-कॉलम निर्माण अधिक कठोरता और करीबी सहनशीलता सुनिश्चित करता है, जिससे यह मशीन सामान्य भागों की कुशल मशीनिंग और तेजी से डाई और मोल्ड कार्यों के लिए उपयुक्त हो जाती है।
मैक्स। एक्स-अक्ष यात्रा :
5000mmमैक्स। वाई-अक्ष यात्रा :
3200mmमैक्स। Z- अक्ष यात्रा :
1000mmमैक्स वर्कपीस की लंबाई :
4600mmमैक्स वर्कपीस चौड़ाई :
2600mmमैक्स वर्कपीस वजन :
18Tआवेदन :
Medical Industryप्रसंस्करण :
Drilling, Tapping, Milling, Surface Millingवाईएसएमवी-5030 पीपों का चौपाया आधार सीएनसी मशीन की विशेषताएं
|
|
सीएनसी डबल-कॉलम मशीनिंग केंद्र बड़े भागों जैसे समुद्री भागों और अन्य के प्रसंस्करण के लिए सबसे उपयुक्त हैं। यह मशीन ऊर्ध्वाधर मशीनिंग केंद्रों की प्रसंस्करण मशीनरी और मोल्ड विनिर्माण क्षेत्र के लिए उपयुक्त है, रफ मशीनिंग और फिनिश मशीनिंग और प्रसंस्करण आवश्यकताओं को लागू करती है, और मिलिंग, ड्रिलिंग, टैपिंग, बोरिंग और विभिन्न प्रकार की प्रक्रियाओं को पूरा कर सकती है। विज़न वाइड के गैन्ट्री सीएनसी मशीनिंग सेंटर में बॉक्स स्ट्रक्चरल डिज़ाइन शामिल है जो सीमित कार्य स्थान के लिए उपयुक्त है, और इसकी कार्य तालिका और कॉलम का एक-टुकड़ा डिज़ाइन स्थिर, तेज़ फीडिंग प्रदर्शन प्रदान करता है जो मिलता है सटीक मोल्ड और एल्यूमीनियम काटने की आवश्यकताएं। |
गैन्ट्री मशीनिंग केंद्र पैरामीटर
| नमूना | वाईएसएमवी-5030 | ||
| विषय | विशेष विवरण | इकाइयों | |
| यात्रा | X- अक्ष | mm | 5000 |
| शाफ़्ट | mm | 3200 | |
| जेड एक्सिस | mm | 1000 | |
| वर्कटेबल तक स्पिंडल नाक | mm | 250-1250 | |
| थ्री-एक्सिस गाइडवे | एक्स/वाई/जेड हैवी लोड रोलर लीनियर गाइडवे | ||
| दरवाज़े की चौड़ाई | 3000 | ||
| राम का प्रकार | टी प्रकार | ||
| काम की मेज | कार्य तालिका का आकार (L*W) | mm | 6400*2600 |
| अधिकतम टेबल लोड | t | 18 | |
| टी स्लॉट | mm | 13-28*200 | |
| धुरा | स्पिंडल प्रकार | प्रकार | बीबीटी-50 |
| स्पिंडल आर.पी.एम. | आरपीएम | 6000 | |
| स्पिंडल ड्राइव प्रकार | डीडीएस | ||
| फीड दर | रैपिड ट्रैवर्स (एक्स/वाई/जेड) | मी/मिनट | 12/15/15 |
| फीडरेट काटना (एक्स/वाई/जेड) | मी/मिनट | 12 | |
| उपकरण परिवर्तक | एटीसी | 24 (विकल्प: 40/60) | |
| मोटर | धुरी का मोटर | KW | 15/18.5(143-236 एनएम) |
| थ्री-एक्सिस सर्वो मोटर | KW | 6/3/3 (38/36/36 एनएम) | |

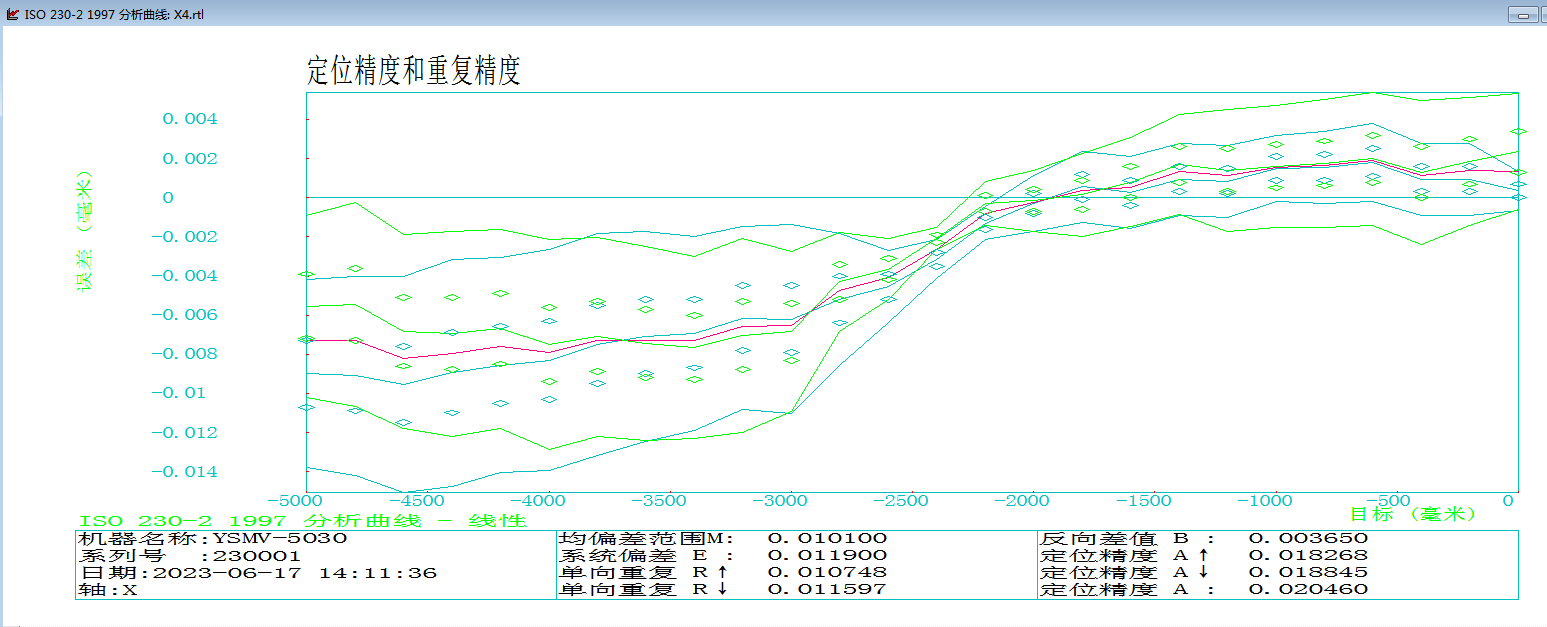

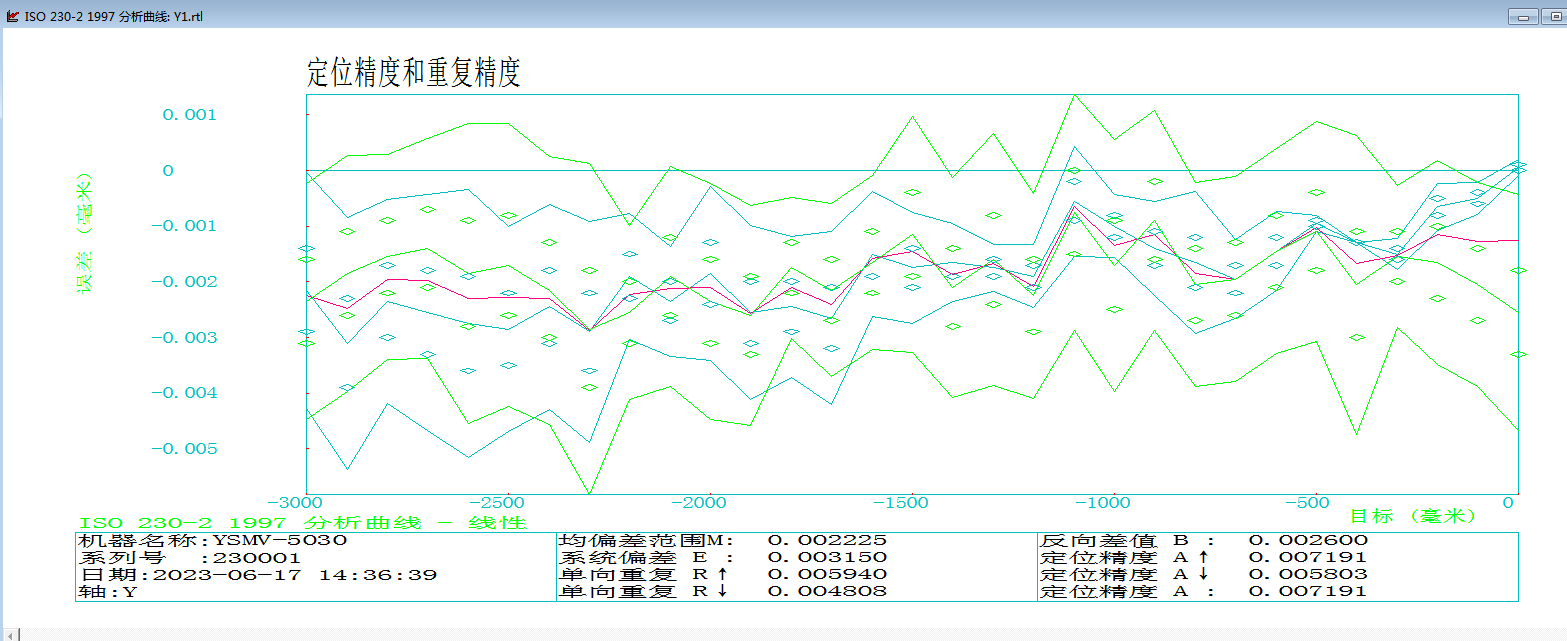

| शुद्धता | शुद्धता | mm | 0.03/0.02/0.015 |
| repeatability | mm | 0.018/0.015/0.01 | |
| बिजली की आवश्यकता | पावर आवश्यकता | केवीए | 50 |
| वायुदाब की आवश्यकता | किग्रा/सेमी² | 6^8 | |
| अन्य | बाहरी आयाम (एल*डब्ल्यू*एच) | mm | 11600*6050*5420 |
| कुल वजन | t | 50 | |
मानक सहायक सामग्री
|
कठोर दोहन स्वचालित स्नेहन प्रणाली अर्ध-संलग्न गार्ड |
डुअल एलईडी वर्क लाइट इलेक्ट्रिक कैबिनेट के लिए हीट एक्सचेंज डुअल-स्क्रू टाइप चिप कन्वेयर |
स्पिंडल नाक एयर ब्लो एलईडी 3 रंग चेतावनी लाइट चेन प्रकार चिप कन्वेयर और गाड़ी |
M30 स्वतः बंद लेवलिंग बोल्ट और पैड |
विकल्प
|
ऑप्टिकल रैखिक स्केल सीटीएस 40टी एटीसी |
टूल ब्रेकेज सिस्टम चिप कन्वेयर सिस्टम रोटरी मेज़ |
तेल धुंध प्रणाली तेल छानने वाला 90° मैनुअल मिलिंग हेड |
एयर कंडीशनर ऑटो पार्ट्स जांच मापने की प्रणाली AHC के साथ 90° ऑटो मिलिंग हेड |
