गैन्ट्री प्रकार का डबल कॉलम मशीनिंग सेंटर YSMV-3021

यांगसेन के डबल-कॉलम मशीनिंग सेंटर विभिन्न आकारों और बेड की लंबाई में उपलब्ध हैं, जो कई उद्योगों के लिए उपयुक्त सटीकता और स्थिरता प्रदान करते हैं।

मैक्स। एक्स-अक्ष यात्रा :
3000mm
मैक्स। वाई-अक्ष यात्रा :
2100mm
मैक्स। Z- अक्ष यात्रा :
1000mm
मैक्स वर्कपीस की लंबाई :
3200mm
मैक्स वर्कपीस चौड़ाई :
1700mm
मैक्स वर्कपीस वजन :
8T
आवेदन :
Medical Industry
प्रसंस्करण :
Drilling, Tapping, Milling, Surface Milling

उत्पाद का परिचय

डबल कॉलम मशीनिंग सेंटर निर्माता/आपूर्तिकर्ता, चीन में डबल कॉलम मशीनिंग सेंटर निर्माता और फ़ैक्टरी सूची

YSMV-3021 डबल कॉलम सीएनसी मशीन

YSMV-3021 गैन्ट्री-प्रकार का डबल-कॉलम मशीनिंग सेंटर मध्यम से बड़े आकार के वर्कपीस की उच्च परिशुद्धता और स्थिरता के साथ मशीनिंग के लिए एक बहुमुखी समाधान के रूप में डिज़ाइन किया गया है। संतुलित कार्य सीमा और मजबूत संरचनात्मक कठोरता के साथ, यह उन निर्माताओं के लिए आदर्श है जिन्हें विभिन्न प्रकार के घटकों में लचीलापन और सुसंगत मशीनिंग प्रदर्शन दोनों की आवश्यकता होती है।

1. मोटी, उच्च-कठोरता वाली टेबल के साथ एक्स अक्ष का अति-चौड़ा आधार टेबल की भार वहन क्षमता को बढ़ाता है और सर्वोत्तम गतिशील स्तर की सटीकता सुनिश्चित करता है।

2. वाई-अक्ष का बड़ा सीढ़ीनुमा डिज़ाइन गाइड मार्गों को बीम और स्पिंडल के करीब लाता है, जिससे काटने के भार की कठोरता प्रभावी रूप से बढ़ जाती है।

3. जेड-अक्ष पर 15 मीटर की तीव्र गति से घूमने की क्षमता, उच्च त्वरण/मंदी प्रदर्शन के साथ उच्च गति मोल्ड मशीनिंग में सटीक आकृति प्राप्त करने की क्षमता।

4. पर्यावरणीय तापमान परिवर्तन से प्रभावित सटीकता परिवर्तन को 0.02 मिमी के भीतर सुनिश्चित करने के लिए स्पिंडल और थर्मल क्षतिपूर्ति फ़ंक्शन का चयन किया जा सकता है।

मशीनिंग सेंटर बाजार में उपलब्ध सबसे उन्नत मशीन उपकरण हैं। इस प्रकार की मशीनों में उच्च स्तर की स्वचालन क्षमता होती है और ये विभिन्न मशीनिंग क्रियाएं (टर्निंग, मिलिंग, ड्रिलिंग, ग्रूविंग आदि) करने में सक्षम होती हैं।

① ऊर्ध्वाधर और क्षैतिज टूल मैगज़ीन

② स्पिंडल

बीबीटी50- © 200 उच्च कठोरता वाले स्पिंडल, 6 आयातित बड़े स्टील बॉल बियरिंग और उत्कृष्ट कटिंग क्षमता का उपयोग करते हुए।

③ पांच-अक्षीय लिंकेज डबल स्विंग मिलिंग हेड

एसी अक्ष टॉर्क मोटर + इलेक्ट्रिक स्पिंडल

कांटे के आकार की एकीकृत संरचना;

एसी अक्ष पर टॉर्क मोटर संरचना स्थापित की जाती है।

उच्च गति से कटाई और उच्च कठोरता के लिए एसी अक्ष हाइड्रोलिक होल्डिंग।

छोटे गैन्ट्री मशीनों की तुलना में, YSMV-3021 एक बड़ी मशीनिंग रेंज और उच्च भार क्षमता प्रदान करता है, जबकि यह भारी-भरकम गैन्ट्री मशीनों की तुलना में अधिक स्थान-कुशल और लागत प्रभावी भी है।

डबल कॉलम सीएनसी मशीनपैरामीटर

नमूना			वाईएसएमवी-3021
विषय	विशेष विवरण	इकाइयों
यात्रा	X- अक्ष	mm	3000
	शाफ़्ट	mm	2100
	जेड एक्सिस	mm	1000
	स्पिंडल नोज से वर्कटेबल तक	mm	200-1200
	तीन-अक्षीय गाइडवे		X/Y/Z भारी भार रोलर रैखिक गाइडवे
	दरवाजे की चौड़ाई		2100
	राम का प्रकार		टी प्रकार
काम की मेज	वर्कटेबल का आकार (लंबाई*चौड़ाई)	mm	3200*1700
	अधिकतम टेबल भार	t	8
	टी स्लॉट	mm	9-22*180
धुरा	स्पिंडल प्रकार	प्रकार	बीबीटी-50
	स्पिंडल आरपीएम	आरपीएम	6000
	स्पिंडल ड्राइव प्रकार		डीडीएस
फीड दर	तीव्र पारगमन (X/Y/Z)	मीटर/मिनट	12/15/15
फीड दर	कटाई फ़ीड दर (X/Y/Z)	मीटर/मिनट	12
औजार परिवर्तक	एटीसी		24 (विकल्प: 40/60)
मोटर	स्पिंडल मोटर	KW	15/18.5(143-236 एनएम)
मोटर	तीन-अक्षीय सर्वो मोटर	KW	3/3/3 (36 एनएम)
आवश्यक बिजली	बिजली की आवश्यकता	केवीए	45
आवश्यक बिजली	वायु दाब की आवश्यकता	किलोग्राम/सेमी2	6^8
अन्य	बाह्य आयाम (लंबाईचौड़ाईऊंचाई)	mm	844058505350
अन्य	कुल वजन	t	28

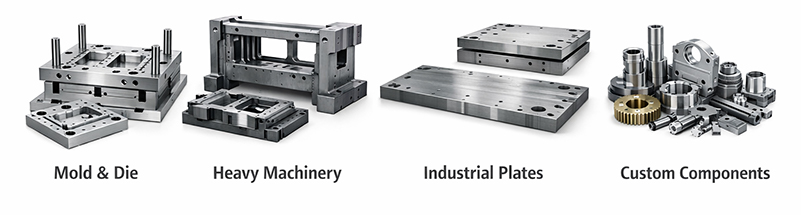

YSMV-3021 डबल कॉलमसीएनसीमशीन अनुप्रयोग

वाईएसएमवी-3021 गैन्ट्री सीएनसी मशीनिंग सेंटर का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जिनमें मध्यम से बड़े आकार के वर्कपीस की उच्च परिशुद्धता और स्थिरता के साथ मशीनिंग की आवश्यकता होती है।

मोल्ड और डाई उद्योग में, यह मध्यम आकार के मोल्ड बेस, डाई प्लेट और कैविटी घटकों के प्रसंस्करण के लिए उपयुक्त है, जो जटिल मशीनिंग कार्यों के दौरान स्थिर सटीकता सुनिश्चित करता है।

भारी मशीनरी निर्माण में, इस मशीन का उपयोग आमतौर पर संरचनात्मक फ्रेम, उपकरण आधार और यांत्रिक घटकों के लिए किया जाता है, जिनमें कठोरता और सटीकता दोनों की आवश्यकता होती है।

यह धातु की प्लेटों, संरचनात्मक भागों और कस्टम घटकों की मशीनिंग के लिए सामान्य औद्योगिक विनिर्माण में भी लागू होता है, जो लचीली उत्पादन आवश्यकताओं के लिए एक संतुलित समाधान प्रदान करता है।
