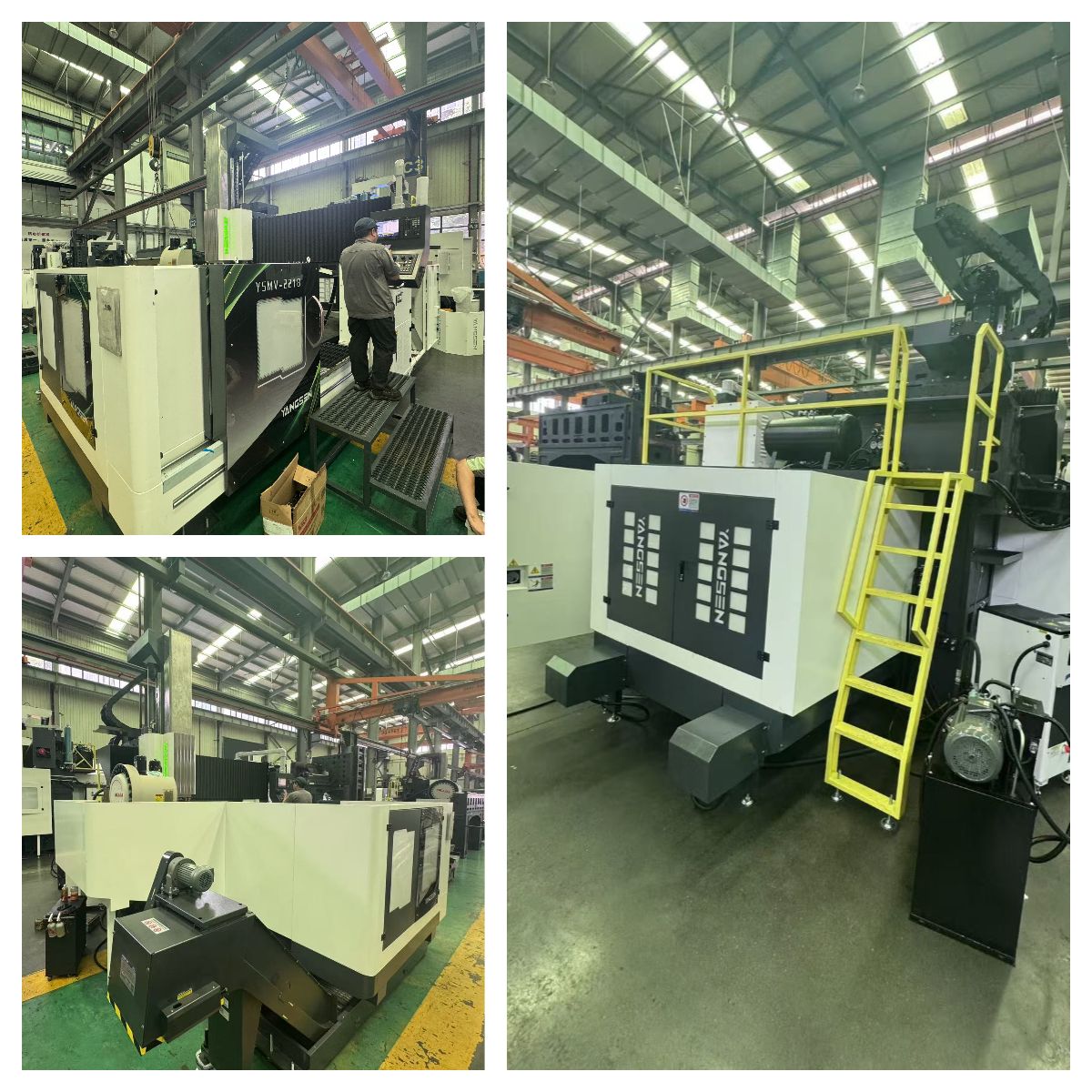

वाईएसएमवी-2218 डबल कॉलम गैन्ट्री मशीनिंग सेंटर को बड़े वर्कपीस की भारी-भरकम, उच्च-सटीकता वाली मिलिंग के लिए डिज़ाइन किया गया है।
मैक्स। एक्स-अक्ष यात्रा :
3000mmमैक्स। वाई-अक्ष यात्रा :
2100mmमैक्स। Z- अक्ष यात्रा :
1000mmमैक्स वर्कपीस की लंबाई :
3200mmमैक्स वर्कपीस चौड़ाई :
1700mmमैक्स वर्कपीस वजन :
8Tआवेदन :
Medical Industryप्रसंस्करण :
Drilling, Tapping, Milling, Surface Millingवाईएसएमवी-2218 डबल कॉलम गैन्ट्री मशीनिंग सेंटर को बड़े वर्कपीस की भारी-भरकम, उच्च-सटीकता वाली मिलिंग के लिए डिज़ाइन किया गया है।
एक निश्चित बीम गैन्ट्री संरचना, बीबीटी50 उच्च-कठोरता स्पिंडल और 6-टन वर्कटेबल क्षमता के साथ, यह मोल्ड, डाई, संरचनात्मक और बड़े यांत्रिक भागों की मशीनिंग के लिए उत्कृष्ट स्थिरता, कटिंग प्रदर्शन और दीर्घकालिक सटीकता प्रदान करता है।
यह मॉडल उन निर्माताओं के लिए आदर्श है जिन्हें उच्च कठोरता, स्थिर सटीकता और विश्वसनीय निरंतर संचालन की आवश्यकता होती है।
डबल कॉलम सीएनसी मशीनपैरामीटर
| विषय | विनिर्देश | इकाई | वाईएसएमवी-2218 |
| यात्रा | X/Y/Z अक्ष | mm | 2200*1800*800 |
| स्पिंडल नोज को वर्कटेबल की सतह पर रखें | mm | 190-990 | |
| चौड़ाई | mm | 1800 | |
| काम की मेज | काम की मेज（एल*डब्ल्यू) | mm | 2200*1400 |
| वर्कटेबल का अधिकतम भार | t | 6 | |
| टी-स्लॉट | mm | 22*200 | |
| धुरा | स्पिंडल, टेपर होल (मॉडल/इंस्टॉलेशन साइज़) | mm | बीबीटी50 |
| स्पिंडल गति | आरपीएम | 6000 | |
| अधिकतम गति | आरपीएम | 4000 | |
| स्पिंडल ड्राइव मोड | सीधा कनेक्शन | ||
| खिलाना | X/Y/Z अक्ष पर तीव्र फ़ीड | मीटर/मिनट | 12/15/15 |
| कटाई फ़ीड | मिमी/मिनट | 8000 | |
| एटीसी (वैकल्पिक) | उपकरण परिवर्तन विधि | पर्वत की ओर | |
| टूल होल्डर की विशिष्टताएँ | प्रकार | बीटी50 | |
| उपकरण क्षमता | औजार | 24 | |
| अधिकतम उपकरण व्यास (आसन्न उपकरण) | mm | φ112 | |
| अधिकतम उपकरण व्यास (आसन्न उपकरण को छोड़कर) | mm | φ200 | |
| उपकरण की अधिकतम लंबाई | mm | 300 | |
| अधिकतम उपकरण वजन | kg | 18 | |
| सबसे कम समय में उपकरण बदलें | सेकंड | 4.9 | |
| मोटर | स्पिंडल मोटर | kw | βiIP30/8000 |
| स्पिंडल मोटर टॉर्क | Nm | 143-236 एनएम | |
| x/y/z अक्ष मोटर | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| पानी काटने वाले पंप मोटर | एम/एचएम | 4-60 | |
| शुद्धता(GB/T 19362.2—2017） | पोजिशनिंग | mm | 0.02/0.018/0.015 |
| repeatability | mm | 0.016/0.014/0.008 | |
| बिजली की आवश्यकता | बिजली की आवश्यकताएं | केवीए | 30 |
| वायु स्रोत की आवश्यकताएँ | किलोग्राम/सेमी | 6^8 | |
| अन्य | एल*डब्ल्यू*एच | mm | 5680*4821*4220 |
| वज़न | t | लगभग 19 |
मानक सहायक उपकरण
रिजिड टैपिंग स्वचालित स्नेहन प्रणाली अर्ध-संलग्न गार्ड | डुअल एलईडी वर्क लाइट इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय दोहरे पेंच प्रकार का चिप कन्वेयर | स्पिंडल नोज एयर ब्लो एलईडी 3 रंग की चेतावनी लाइट चेन टाइप चिप कन्वेयर और कार्ट | M30 ऑटो ऑफ लेवलिंग बोल्ट और पैड |
विकल्प
ऑप्टिकल रैखिक पैमाना सीटीएस 40टी एटीसी | उपकरण टूटने प्रणाली चिप कन्वेयर सिस्टम रोटरी टेबल | तेल धुंध प्रणाली तेल स्किमर 90° मैनुअल मिलिंग हेड | एयर कंडीशनर ऑटो पार्ट्स प्रोब मापन प्रणाली एएचसी के साथ 90° ऑटो मिलिंग हेड |
