गैन्ट्री फ्रेम फिक्स्ड बीम संरचना को अपनाते हुए, मशीन बेड और मुख्य भागों में उच्च-शक्ति वाले कास्ट आयरन का उपयोग किया गया है, जो लंबे समय तक उपयोग के दौरान मशीन की स्थिरता सुनिश्चित करता है। X/Y अक्ष पर सुपर ओवरलोडिंग लीनियर रोलिंग गाइडवे का उपयोग किया गया है, जबकि Z अक्ष पर आयताकार कठोर और प्लास्टिक हार्ड गाइडवे का उपयोग किया गया है; यह मशीन उच्च परिशुद्धता, उच्च गति, मजबूत कटिंग और अत्यधिक कठोरता प्रदान करती है। स्पिंडल बॉक्स में हाइड्रोलिक स्वचालित संतुलन प्रणाली लगी है, जो स्पिंडल बॉक्स के स्व-भार को गतिशील रूप से संतुलित करती है, जिससे मशीन टूल की प्रोसेसिंग सटीकता और स्थिरता सुनिश्चित होती है। उच्च परिशुद्धता, उच्च कठोरता और उच्च-टॉर्क स्पिंडल यूनिट के लिए, मुख्य ट्रांसमिशन में गियर स्पीड शिफ्टिंग का उपयोग किया गया है, और हाइड्रोलिक स्टेशन द्वारा उच्च और निम्न गति का स्वचालित ट्रांसमिशन होता है, जो कम गति पर भारी कटिंग के लिए उपयुक्त है।
मैक्स। एक्स-अक्ष यात्रा :
7000mmमैक्स। वाई-अक्ष यात्रा :
4200mmमैक्स। Z- अक्ष यात्रा :
1250mmमैक्स वर्कपीस की लंबाई :
6400mmमैक्स वर्कपीस चौड़ाई :
3000mmमैक्स वर्कपीस वजन :
42Tआवेदन :
Medical Industryप्रसंस्करण :
Drilling, Tapping, Milling, Surface MillingYSM-7042 डबल कॉलम गैन्ट्री मशीनिंग सेंटर बड़े और भारी वर्कपीस की मशीनिंग के लिए बनाया गया है, जिन्हें व्यापक मशीनिंग रेंज और स्थिर कटिंग परफॉर्मेंस की आवश्यकता होती है। 7000 × 4200 × 1250 मिमी XYZ ट्रैवल, 6400 × 3000 मिमी वर्कटेबल और 42 टन के अधिकतम टेबल लोड के साथ, यह बड़े पुर्जों के उत्पादन के लिए आवश्यक क्षमता प्रदान करता है।
BBT50 स्पिंडल से सुसज्जित, YSM-7042 बड़े मोल्ड, मशीन टूल कंपोनेंट, भारी उपकरण के पुर्जे और अन्य बड़े औद्योगिक वर्कपीस की मिलिंग, ड्रिलिंग, बोरिंग और टैपिंग में सहायता करता है।
डबल कॉलम मशीनिंग सेंटर की संरचना की विशेषताएं
① आधार संरचना
डबल-गाइडवे डिज़ाइन की तुलना में, इसकी कठोरता 50% अधिक है; चार-गाइडवे डिज़ाइन की तुलना में, यह अधिक सममित और समान रूप से वितरित है, जिससे मल्टी-गाइडवे स्लाइडर के प्रतिरोध के कारण होने वाली बिजली की हानि कम हो जाती है; 3 मीटर चौड़ा वर्कटेबल, 2.1 मीटर बेस लीनियर गाइडवे। सर्वोत्तम स्पैन अनुपात 0.7 है।
② गैन्ट्री मूविंग नट संरचना
X-अक्ष को घूमने वाले नट द्वारा संचालित किया जाता है, और बॉल स्क्रू रॉड की घूर्णन सटीकता बनाए रखने के लिए मध्य में तीन-बिंदु समर्थन का उपयोग किया जाता है। साथ ही, इसकी भार वहन क्षमता अधिक है और काटने के दौरान कंपन प्रतिरोध अच्छा है। यह मशीन टूल के गतिशील गुणों को बेहतर बनाता है और मशीन टूल की सटीकता, स्थिरता और सेवा जीवन को बढ़ाता है।
③ वर्गाकार रैम
बड़े आयाम: 500*500; मूल आकार 460*460 है। यह अधिक मजबूत डिज़ाइन है; इसमें अंतर्निहित प्रत्यक्ष कनेक्शन डिज़ाइन स्पिंडल मोटर से स्पिंडल तक बिजली संचरण की खपत को कम करता है।
④ स्लाइड की विशेषताएं
इसके बड़े आकार और मजबूत डिजाइन से यह सुनिश्चित होता है कि रैम का ऊपरी हिस्सा तीन लंबे स्लाइडरों द्वारा मजबूती से पकड़ा हुआ है, और निचला हिस्सा चार मानक स्लाइडरों द्वारा समर्थित है।
⑤ नाइट्रोजन प्रतिभार
यह मोटर पर भार और बॉलस्क्रू के बेयरिंग बल को कम करता है, बॉलस्क्रू और मोटर के जीवनकाल को बढ़ाता है, और प्रसंस्करण सटीकता सुनिश्चित करने के लिए जेड अक्ष के त्वरण को बढ़ाता है।
⑥ बीम संरचना
सीढ़ीदार एल-आकार का डिज़ाइन कठोरता को बढ़ाता है; अवतल सी-आकार की संरचना में बेहतर झुकने का प्रतिरोध होता है;
बड़े सेक्शन का डिजाइन; परिमित तत्व विश्लेषण।
⑦ बॉलस्क्रू सपोर्ट फ्रेम सिस्टम
⑧स्तंभ संरचना
कॉलम का 1.28 मीटर का अति-चौड़ा डिज़ाइन समग्र कटिंग कंपन को कम करता है और मशीन टूल को स्थिर बनाता है।
डबल-कॉलम मशीनिंग सेंटर पैरामीटर
नमूना | वाईएसएम-7042 | ||
विषय | विशेष विवरण | इकाइयों |
|
यात्रा
| X- अक्ष | mm | 7000 |
शाफ़्ट | mm | 4200 | |
जेड एक्सिस | mm | 1250 (ऑप्टोमल 1500) | |
स्पिंडल नोज से वर्कटेबल तक | mm | 350-1600 | |
तीन-अक्षीय गाइडवे |
| X/Y हैवी लोड रोलर लीनियर गाइडवे Z-एक्सिस टी-टाइप रैम बॉक्स वे | |
दरवाजे की चौड़ाई |
| 4200 | |
राम का प्रकार |
| वर्गाकार रैम (500x500) | |
काम की मेज | वर्कटेबल का आकार (लंबाई*चौड़ाई) | mm | 6400*3000 |
अधिकतम टेबल भार | t | 42 | |
टी स्लॉट | mm | 15-28*200 | |
धुरा | स्पिंडल प्रकार | प्रकार | बीबीटी-50 |
स्पिंडल आरपीएम | आरपीएम | 6000 | |
स्पिंडल ड्राइव प्रकार |
| डीडीएस | |
फीड दर | तीव्र पारगमन (X/Y/Z) | मीटर/मिनट | 6/10/10 |
कटाई फ़ीड दर (X/Y/Z) | मीटर/मिनट | 6 | |
टूल चेंजर | एटीसी |
| 24 (विकल्प: 40/60) |
मोटर | स्पिंडल मोटर | KW | 22/26 (140-286 एनएम) |
तीन-अक्षीय सर्वो मोटर | KW | 6/3/3 (38/36/36 एनएम) | |
शक्ति आवश्यक | बिजली की आवश्यकता | केवीए | 60 |
वायु दाब की आवश्यकता | किलोग्राम/सेमी² | 6^8 | |
अन्य
| बाह्य आयाम (लंबाई*चौड़ाई*ऊंचाई) | mm | 15600*8000*6320 |
कुल वजन | t | 82 | |
रिजिड टैपिंग स्वचालित स्नेहन प्रणाली अर्ध-संलग्न गार्ड | डुअल एलईडी वर्क लाइट इलेक्ट्रिक कैबिनेट के लिए ऊष्मा विनिमय दोहरे पेंच प्रकार का चिप कन्वेयर | स्पिंडल नोज एयर ब्लो एलईडी 3 रंग की चेतावनी लाइट चेन टाइप चिप कन्वेयर और कार्ट | M30 ऑटो ऑफ लेवलिंग बोल्ट और पैड
|
विकल्प
ऑप्टिकल रैखिक पैमाना सीटीएस 40टी एटीसी | उपकरण टूटने प्रणाली चिप कन्वेयर सिस्टम रोटरी टेबल | तेल धुंध प्रणाली तेल स्किमर 90° मैनुअल मिलिंग हेड | एयर कंडीशनर ऑटो पार्ट्स प्रोब मापन प्रणाली एएचसी के साथ 90° ऑटो मिलिंग हेड |

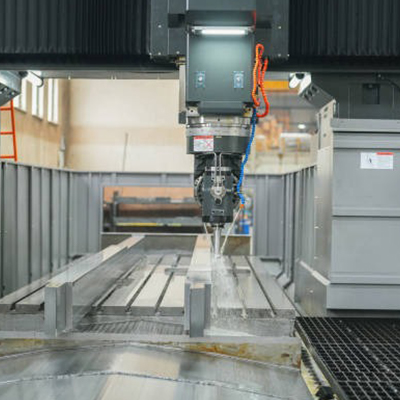

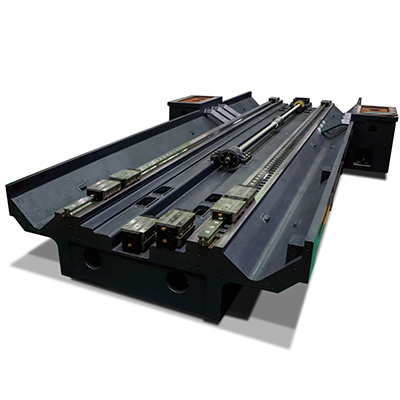

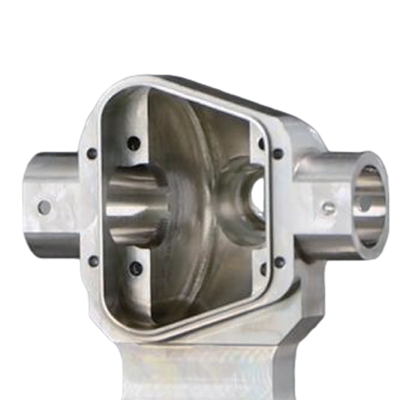

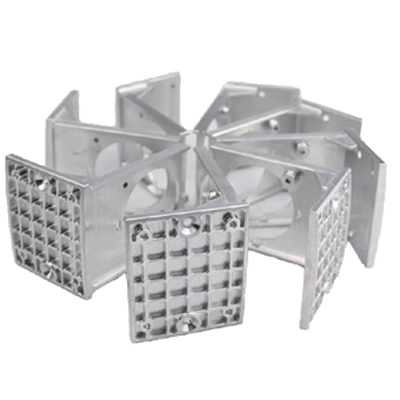

YSM-7042 गैन्ट्री मशीनिंग सेंटर का अनुप्रयोग
