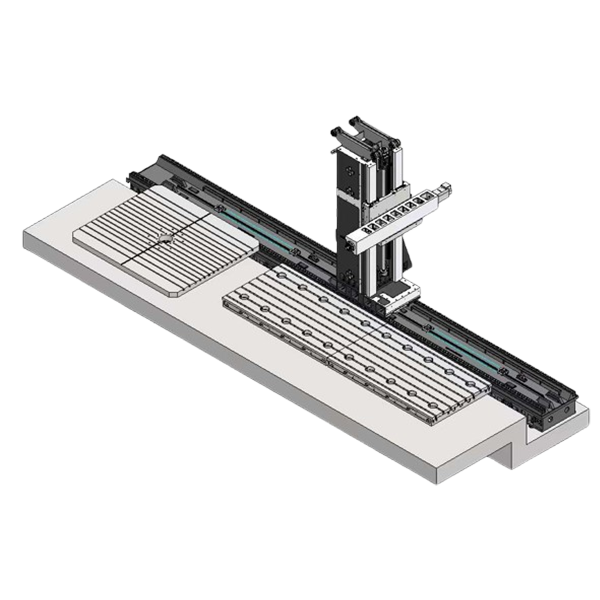

WHS-160F फ्लोर टाइप हॉरिजॉन्टल बोरिंग और मिलिंग मशीन में Ø160 मिमी गियर-चालित स्पिंडल, 25-टन रोटरी टेबल और उच्च परिशुद्धता के साथ बड़े औद्योगिक घटकों की मशीनिंग के लिए हेवी-ड्यूटी संरचना की सुविधा है।
मैक्स। एक्स-अक्ष यात्रा :
10000mmमैक्स। वाई-अक्ष यात्रा :
3100mmमैक्स। Z- अक्ष यात्रा :
1000mmमैक्स वर्कपीस की लंबाई :
1800mmमैक्स वर्कपीस चौड़ाई :
2200mmमैक्स वर्कपीस वजन :
25Tबोरिंग और मिलिंग मशीनिंग सेंटरसंरचनात्मक विशेषताएँ
उच्च कठोरता रोलर गाइडवे प्रणाली
X/Z/W अक्ष आयातित हेवी-ड्यूटी रोलर लीनियर गाइडवे से सुसज्जित हैं जिनमें V3 प्रीलोड है, जो उत्कृष्ट कठोरता और भार वहन क्षमता प्रदान करते हैं। 10/5/5 मीटर/मिनट (X/Z/W) तक की तीव्र फीड दरों के साथ, मशीन भारी मशीनिंग के दौरान सुचारू संचालन और स्थिर सटीकता सुनिश्चित करती है।
Ø160 मिमी गियर-चालित थ्रू-स्पिंडल कूलेंट स्पिंडल
Ø160 मिमी गियर-चालित स्पिंडल में स्पिंडल के आर-पार शीतलक, एक लेबिरिंथ सीलिंग सिस्टम और वायु-विरोधक क्षमता जैसी विशेषताएं हैं जो स्पिंडल की विश्वसनीयता को बढ़ाती हैं। 2,000 आरपीएम की अधिकतम गति के साथ, यह बड़े पुर्जों की बोरिंग और मिलिंग के लिए आवश्यक उच्च टॉर्क और कठोरता प्रदान करता है।
कुशल चिप प्रबंधन
स्क्रू चिप कन्वेयर के लिए आरक्षित इंटरफ़ेस और एकीकृत कटिंग फ्लश सिस्टम मशीनिंग के दौरान चिप्स को कुशलतापूर्वक हटाने में सक्षम बनाते हैं। समय पर चिप्स को बाहर निकालने से ऊष्मीय प्रभाव कम होता है, जिससे मशीनिंग की सटीकता स्थिर बनी रहती है।
कठोर मशीन संरचना
यह मशीन एल्यूमीनियम-लकड़ी के संयुक्त पैटर्न के साथ राल-रेत ढलाई का उपयोग करके बनाई गई है, जबकि वर्कटेबल एचटी300 उच्च श्रेणी के ढलवा लोहे से निर्मित है, जो उत्कृष्ट कठोरता, कंपन प्रतिरोध और दीर्घकालिक मशीनिंग स्थिरता प्रदान करता है।
पैरामीटर
| वस्तु | विनिर्देश | इकाई | डब्ल्यूएचएस-160एफ/25टी |
| यात्रा | X अक्ष | mm | 10000 |
| वाई अक्ष | mm | 3100 | |
| Z अक्ष | mm | 1000 | |
| W अक्ष | mm | 900 | |
| धुरा | स्पिंडल टेपर (मॉडल/इंस्टॉलेशन साइज़) | mm | बीटी50 |
| स्पिंडल गति | आरपीएम | 2000 | |
| मिलिंग स्पिंडल व्यास | mm | Φ160 | |
| स्पिंडल ट्रांसमिशन मोड | - | गियर प्रकार | |
| काम की मेज | कार्य तालिका क्षेत्र | mm | 1800×2200 |
| न्यूनतम अनुक्रमण कोण | डिग्री | 0.001° | |
| अधिकतम वर्कटेबल लोड | kg | 25000 | |
| स्थिर कार्यमेज | mm | 3000×6000 | |
| अधिकतम भार | किलोग्राम/मी² | 10000/m² | |
| खिलाना | X/Y/Z/W अक्ष पर तीव्र फ़ीड | मीटर/मिनट | 10/6/5/5 |
| अधिकतम कटाई फ़ीड | मिमी/मिनट | 10/5/5/5 | |
| मोटर | स्पिंडल मोटर | kW | 22-57 |
| X/Y/Z/W/B-अक्ष सर्वो मोटर | - | 5.4/5.4/5.4/5.4/5.4 | |
| कटिंग फ्लूइड पंप मोटर | एम/एचएम | 4-60 | |
| बिजली की आवश्यकता | बिजली की आवश्यकता | केवीए | 95 |
| वायु स्रोत की आवश्यकता | किलोग्राम/सेमी² | 6^8 |
