सीएनसी स्पिंडल मोटर के प्रकार

स्पिंडल के प्रदर्शन का सीधा प्रभाव पड़ता है। प्रभाव मशीनिंग सटीकता, कटिंग स्थिरता और सतह की फिनिश सीएनसी मशीनिंग में, कंपन, शोर, अत्यधिक गर्मी या अस्थिर कटिंग जैसी समस्याएं अक्सर टूलिंग या प्रोग्रामिंग के बजाय स्पिंडल मोटर से जुड़ी होती हैं।

इससे एक महत्वपूर्ण प्रश्न उठता है: विभिन्न प्रकार के सीएनसी स्पिंडल मोटर मशीनिंग प्रदर्शन को कैसे प्रभावित करते हैं?

हालांकि वे देखने में समान लग सकते हैं, स्पिंडल मोटर्स संरचना, ड्राइव विधि और प्रदर्शन क्षमताओं में काफी भिन्न होते हैं।

सभी सीएनसी स्पिंडल मोटर एक जैसी नहीं होतीं। कुछ को इस प्रकार डिज़ाइन किया गया है कि... उच्च टॉर्क और भारी कटाईजबकि अन्य लोग उच्च गति, सटीकता या सुचारू नियंत्रण पर ध्यान केंद्रित करते हैं।

इस लेख में, हम मुख्य बिंदुओं का परिचय देंगे। सीएनसी स्पिंडल मोटर्स के प्रकार और उनके अंतरों को समझाएं ताकि आपको यह बेहतर ढंग से समझने में मदद मिल सके कि कौन से विकल्प विभिन्न मशीनिंग आवश्यकताओं के लिए उपयुक्त हैं।

सीएनसी स्पिंडल मोटर क्या है?

विभिन्न प्रकारों के बारे में विस्तार से जानने से पहले, आइए पहले एक बात स्पष्ट कर लें: सीएनसी स्पिंडल मोटर वास्तव में क्या है?

सरल शब्दों में कहें तो, यह वह घटक है जो काटने वाले उपकरण को घुमाता है।

घुमाना नहीं, काटना नहीं—यह इतना जरूरी है।

स्पिंडल मोटर विद्युत शक्ति को नियंत्रित घूर्णी गति में परिवर्तित करती है, जिससे उपकरण विशिष्ट गति और टॉर्क स्तरों पर सामग्री को काट सकता है। जब भी आप आरपीएम समायोजित करते हैं, कटिंग मोड बदलते हैं, या उच्च गति का ऑपरेशन चलाते हैं, तो स्पिंडल मोटर पर्दे के पीछे सारा काम करती है।

यह क्यों मायने रखता है?

स्पिंडल का प्रदर्शन हर चीज़ को प्रभावित करता है — कटिंग की स्थिरता, सतह की फिनिश, शोर, कंपन और यहाँ तक कि टूल की लाइफ भी। एक स्पिंडल मोटर जो काम के लिए सही ढंग से अनुकूल नहीं है, वह कंपन, अत्यधिक गर्मी या अनियमित परिणामों का कारण बन सकती है, चाहे आपके टूलिंग या प्रोग्रामिंग कितनी भी अच्छी क्यों न हो।

और यहाँ एक महत्वपूर्ण बात है जिसे बहुत से लोग नज़रअंदाज़ कर देते हैं: सभी सीएनसी स्पिंडल मोटर एक ही तरीके से काम नहीं करते हैं।

अलग-अलग डिज़ाइन गति, टॉर्क और भार को बहुत अलग-अलग तरीके से संभालते हैं।

इसलिए समझना सीएनसी स्पिंडल मोटर्स के प्रकार यह सिर्फ तकनीकी ज्ञान नहीं है - यह व्यावहारिक अंतर्दृष्टि है जो आपको बेहतर मशीनिंग परिणाम प्राप्त करने में मदद करती है।

चलिए इसे विस्तार से समझते हैं।

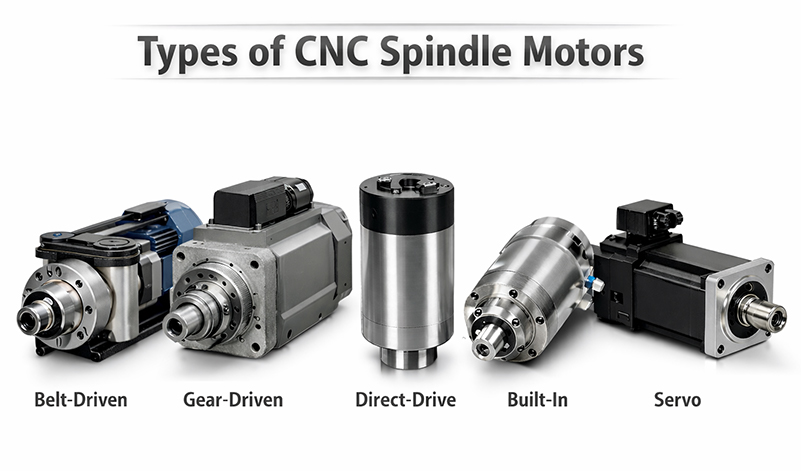

सीएनसी स्पिंडल मोटर के प्रकार

अब जब हम जान चुके हैं कि सीएनसी स्पिंडल मोटर क्या करती है, तो आइए असली सवाल पर बात करते हैं:

स्पिंडल मोटर्स के वास्तव में किस प्रकार के उपयोग किए जाते हैं? सीएनसी मशीनें?

आपको जल्द ही एक बात पता चल जाएगी — कोई "सर्वश्रेष्ठ" स्पिंडल मोटर नहीं होती है।

प्रत्येक प्रकार को एक विशिष्ट मशीनिंग लक्ष्य को ध्यान में रखकर डिजाइन किया जाता है, चाहे वह टॉर्क, गति, सटीकता या लागत नियंत्रण हो।

आइए सबसे सामान्य प्रकारों को एक-एक करके देखें।

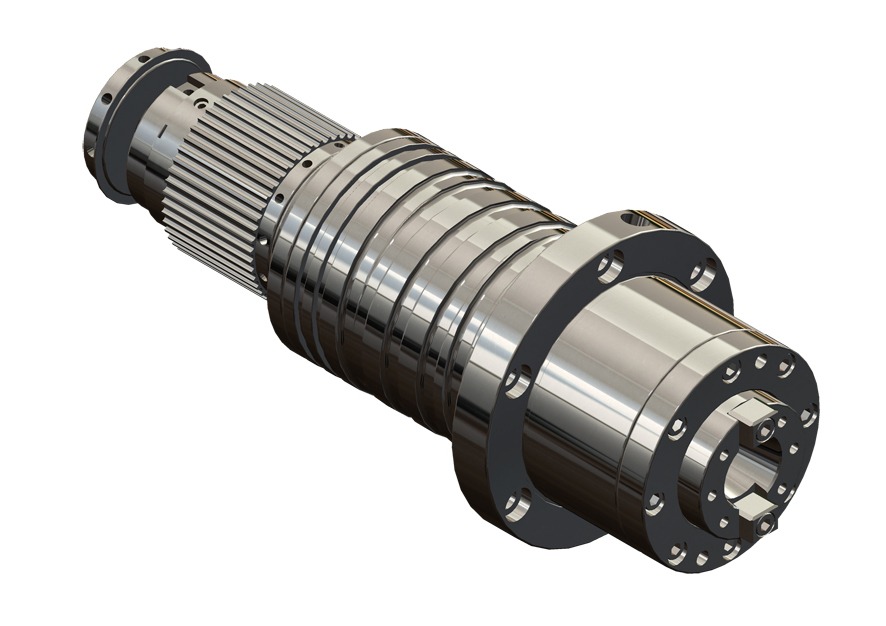

बेल्ट-चालित स्पिंडल मोटर

यह सबसे पारंपरिक और व्यापक रूप से उपयोग किए जाने वाले स्पिंडल मोटर डिजाइनों में से एक है।

बेल्ट-चालित प्रणाली में, मोटर स्पिंडल को शक्ति संचारित करती है। के माध्यम से बेल्ट और पुलीयह एक सरल सेटअप है - और यही सरलता इसकी लोकप्रियता का मुख्य कारण है।

इसे क्यों चुनें?

किफायती और विश्वसनीय

रखरखाव और मरम्मत में आसान

भारी कटाई के दौरान कंपन का अच्छा अवशोषण

इसमें कमी कहाँ है?

स्पिंडल की अधिकतम गति सीमित है।

बेल्ट ट्रांसमिशन के माध्यम से बिजली की हानि

डायरेक्ट-ड्राइव डिज़ाइनों की तुलना में कम परिशुद्धता

इसके लिए सबसे उपयुक्त:

सामान्य मशीनिंग, रफिंग ऑपरेशन और ऐसे अनुप्रयोग जहां लागत और टॉर्क अल्ट्रा-हाई स्पीड से अधिक मायने रखते हैं।

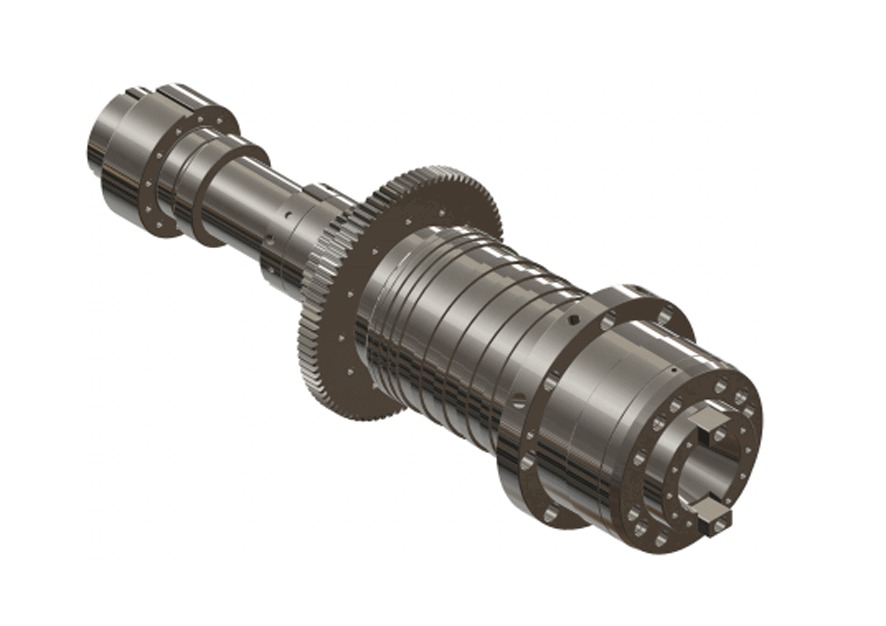

गियर-चालित स्पिंडल मोटर

यदि बेल्ट-चालित स्पिंडल सरलता पर ध्यान केंद्रित करते हैं, तो गियर-चालित स्पिंडल... टॉर्क पर ध्यान केंद्रित करें.

बेल्ट के बजाय, इस डिज़ाइन टॉर्क को बढ़ाने के लिए आंतरिक गियरबॉक्स का उपयोग करता हैयह इसे भारी-भरकम मशीनिंग के लिए आदर्श बनाता है।

इसे क्यों चुनें?

बहुत उच्च टॉर्क आउटपुट

भारी कटाई भार के तहत स्थिर

बड़े वर्कपीस और गहरे कट के लिए आदर्श

इसमें कमी कहाँ है?

उच्च शोर स्तर

अधिक जटिल आंतरिक संरचना

बढ़ी हुई रखरखाव आवश्यकताएं

इसके लिए सबसे उपयुक्त:

भारी रफिंग, बड़े पुर्जे और ऐसे अनुप्रयोग जहां काटने की शक्ति गति से अधिक महत्वपूर्ण है।

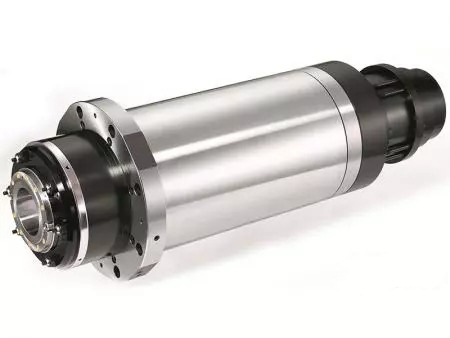

डायरेक्ट-ड्राइव स्पिंडल मोटर

यहीं से चीजें अधिक "आधुनिक" लगने लगती हैं।

डायरेक्ट-ड्राइव स्पिंडल में, मोटर सीधे स्पिंडल शाफ्ट से जुड़ी होती है। न बेल्ट, न गियरइसका मतलब है कम गतिशील पुर्जे और कहीं अधिक सटीकता।

इसे क्यों चुनें?

उत्कृष्ट घूर्णीय सटीकता

न्यूनतम कंपन और झटका

बेहतर सतह फिनिश

तेज़ त्वरण और मंदी

इसमें कमी कहाँ है?

उच्च लागत

गर्मी को नियंत्रित करना और भी महत्वपूर्ण हो जाता है

उच्च गुणवत्ता वाले विनिर्माण और नियंत्रण प्रणालियों की आवश्यकता है

इसके लिए सबसे उपयुक्त:

परिशुद्ध मशीनिंग, बढ़िया फिनिशिंग और ऐसे अनुप्रयोग जहां सटीकता और सतह की गुणवत्ता महत्वपूर्ण हैं।

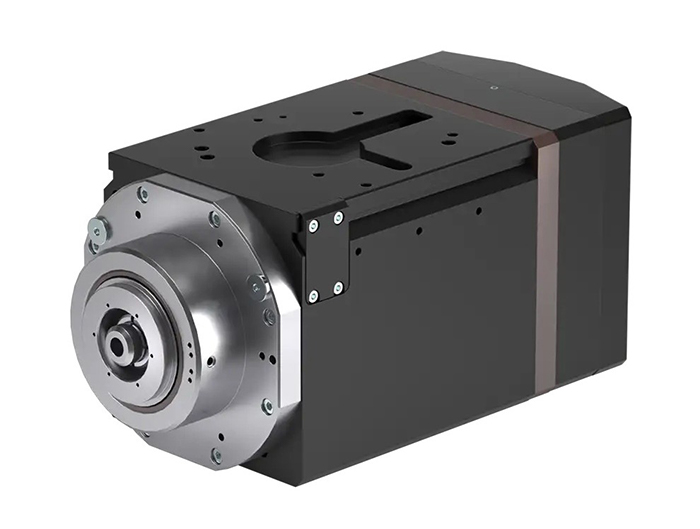

अंतर्निर्मित (मोटरयुक्त) स्पिंडल मोटर

इस डिजाइन में मोटर पूरी तरह से स्पिंडल हाउसिंग के अंदर ही एकीकृत है। यह कॉम्पैक्ट, शक्तिशाली और गति के लिए निर्मित है।

आप इन्हें अक्सर हाई-स्पीड मशीनिंग सेंटरों में देखेंगे।

सामान्य उपप्रकार

वायु-शीतित अंतर्निर्मित स्पिंडल

तरल-शीतित अंतर्निर्मित स्पिंडल

इसे क्यों चुनें?

अत्यंत उच्च स्पिंडल गति

उत्कृष्ट गतिशील प्रदर्शन

कॉम्पैक्ट, जगह बचाने वाला डिज़ाइन

इसमें कमी कहाँ है?

उच्च प्रारंभिक निवेश

जटिल शीतलन प्रणालियाँ

रखरखाव के लिए आमतौर पर विशेष सहायता की आवश्यकता होती है।

इसके लिए सबसे उपयुक्त:

उच्च गति की मशीनिंग, मोल्ड फिनिशिंग और सटीक पुर्जों के लिए सुचारू और स्थिर घूर्णन की आवश्यकता होती है।

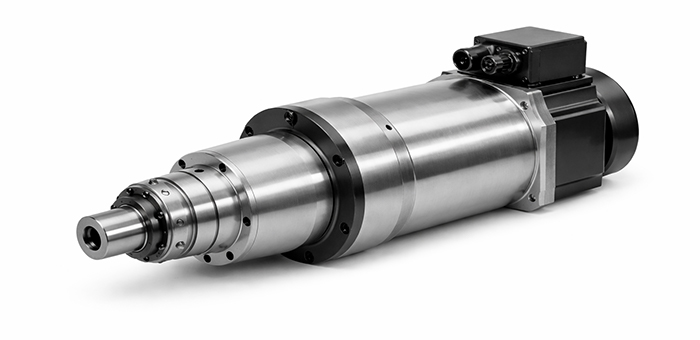

सर्वो स्पिंडल मोटर

सर्वो स्पिंडल मोटर्स नियंत्रण पर जोर देती हैं।

इन्हें सीएनसी सिस्टम के साथ मिलकर काम करने के लिए डिज़ाइन किया गया है, जिससे सटीक गति नियंत्रण और सुचारू परिवर्तन संभव हो पाते हैं - जो विशेष रूप से टैपिंग और परिवर्तनीय गति संचालन के लिए उपयोगी हैं।

इसे क्यों चुनें?

उच्च परिशुद्धता और दोहराव क्षमता

सुचारू गति नियंत्रण

कठोर टैपिंग के लिए उत्कृष्ट

इसमें कमी कहाँ है?

अधिक जटिल नियंत्रण सेटअप

उच्च प्रणाली लागत

उन्नत सीएनसी एकीकरण की आवश्यकता है

इसके लिए सबसे उपयुक्त:

टैपिंग, सटीक मशीनिंग और सटीक गति नियंत्रण की आवश्यकता वाले ऑपरेशन।

सीएनसी स्पिंडल मोटर के प्रकारों की त्वरित तुलना

पूछे जाने वाले प्रश्न

क्या सभी सीएनसी स्पिंडल मोटर एक दूसरे के बदले इस्तेमाल किए जा सकते हैं?

ए: नहीं, ऐसा नहीं है। अलग-अलग सीएनसी स्पिंडल मोटर विशिष्ट गति, टॉर्क और नियंत्रण आवश्यकताओं के लिए डिज़ाइन किए जाते हैं। मशीन की संरचना और उपयोग पर विचार किए बिना स्पिंडल मोटर के प्रकार बदलने से प्रदर्शन सीमित हो सकता है या विश्वसनीयता संबंधी समस्याएं भी उत्पन्न हो सकती हैं।

क्या डायरेक्ट-ड्राइव स्पिंडल बेल्ट-ड्रिवन स्पिंडल से अधिक सटीक होता है?

ए: अधिकतर मामलों में, हाँ। डायरेक्ट-ड्राइव स्पिंडल बेल्ट और गियर को हटा देते हैं, जिससे कंपन और बैकलैश कम हो जाते हैं और बेहतर घूर्णीय सटीकता और सतह की फिनिश प्राप्त होती है।

अगर गियर से चलने वाली स्पिंडलें शोर करती हैं तो उनका इस्तेमाल अभी भी क्यों किया जाता है?

ए: क्योंकि टॉर्क मायने रखता है। गियर-चालित स्पिंडल मोटर भारी कटाई और बड़े वर्कपीस के लिए मजबूत और स्थिर टॉर्क प्रदान करते हैं, जहां काटने की शक्ति गति या शोर स्तर से अधिक महत्वपूर्ण होती है।

क्या स्पिंडल की उच्च गति हमेशा बेहतर होती है?

ए: जरूरी नहीं। हल्की कटिंग और फिनिशिंग के लिए उच्च स्पिंडल गति उपयोगी होती है, लेकिन भारी मशीनिंग में अक्सर आरपीएम के बजाय टॉर्क और कठोरता की आवश्यकता होती है। सबसे उपयुक्त स्पिंडल मोटर का चुनाव वास्तविक मशीनिंग कार्य पर निर्भर करता है।

क्या गलत स्पिंडल मोटर का उपयोग करने से टूल का जीवनकाल कम हो सकता है?

ए: जी हाँ। अत्यधिक कंपन, अस्थिर गति या खराब टॉर्क नियंत्रण से टूल का घिसाव और ऊष्मा का जमाव बढ़ सकता है। एक उपयुक्त स्पिंडल मोटर टूल की आयु बढ़ाने और कटिंग प्रदर्शन में निरंतरता बनाए रखने में सहायक होती है।

मुझे सही सीएनसी स्पिंडल मोटर का प्रकार कैसे चुनना चाहिए?

ए: सबसे पहले अपनी सामग्री, कटिंग शैली (रफिंग या फिनिशिंग), गति की आवश्यकताएं और सटीकता के लक्ष्यों पर विचार करें। स्पिंडल मोटर के प्रकार को वास्तविक मशीनिंग आवश्यकताओं के अनुरूप चुनना आमतौर पर उच्चतम विशिष्टता वाले मोटर को चुनने की तुलना में बेहतर परिणाम देता है।

निष्कर्ष

सही सीएनसी स्पिंडल मोटर का चयन करने की शुरुआत विभिन्न प्रकारों को समझने से होती है — बेल्ट-चालित, गियर-चालित, डायरेक्ट-ड्राइव, बिल्ट-इन या सर्वो — और यह समझना कि वे विभिन्न मशीनिंग लक्ष्यों का समर्थन कैसे करते हैं।

अब जब आप मुख्य अंतरों को जान चुके हैं, तो आप स्पिंडल के प्रदर्शन, सटीकता और दक्षता के बारे में सोच-समझकर निर्णय लेने की बेहतर स्थिति में हैं।

कुछ समय निकालकर अपनी सामग्रियों, कटिंग स्टाइल और उत्पादन प्राथमिकताओं पर विचार करें, और स्पिंडल मोटर के उस प्रकार की पहचान करें जो वास्तव में आपकी मशीनिंग आवश्यकताओं के लिए उपयुक्त हो।.

बेहतर मशीनिंग परिणाम अनुमान से नहीं मिलते - वे सही स्पिंडल मोटर से शुरू होते हैं।
