आधुनिक विनिर्माण में ऑटोमोटिव, एयरोस्पेस, मोल्ड निर्माण और सामान्य मशीनिंग जैसे उद्योगों में सटीक धातु के पुर्जे बनाने के लिए सीएनसी मिलिंग मशीनों का व्यापक रूप से उपयोग किया जाता है। मैनुअल मिलिंग की तुलना में, सीएनसी मिलिंग उच्च दक्षता, अधिक स्थिरता और बेहतर दोहराव प्रदान करती है।
लेकिन वास्तविक उत्पादन में, सीएनसी मिलिंग मशीन का प्रदर्शन केवल स्पिंडल की गति या यात्रा के आकार से ही निर्धारित नहीं होता। यह मुख्य रूप से इसके प्रमुख आंतरिक घटकों की गुणवत्ता पर निर्भर करता है—जैसे कि मशीन फ्रेम और बेड, स्पिंडल, लीनियर गाइडवे, बॉल स्क्रू, सीएनसी कंट्रोलर और टूल चेंजिंग सिस्टम। ये महत्वपूर्ण भाग कठोरता, कंपन नियंत्रण, स्थिति सटीकता, सतह की फिनिश और दीर्घकालिक विश्वसनीयता को सीधे प्रभावित करते हैं।
इस लेख में, हम एक के प्रमुख घटकों की व्याख्या करेंगे। सीएनसी मिलिंग मशीन और यह बताएं कि मशीनिंग के प्रदर्शन और उत्पादकता के लिए इनमें से प्रत्येक क्यों आवश्यक है।
एक सीएनसी मिलिंग मशीन एक संपूर्ण मशीनिंग सिस्टम के रूप में काम करती है। सीएनसी कंट्रोलर मशीनिंग प्रोग्राम को पढ़ता है, फिर स्पिंडल रोटेशन और एक्सिस मूवमेंट को समन्वित करके सटीक और प्रभावी ढंग से सामग्री को हटाता है। मशीनिंग का हर परिणाम—सटीकता, सतह की फिनिश, चक्र समय और स्थिरता—प्रमुख प्रणालियों के एक साथ मिलकर काम करने के तरीके पर निर्भर करता है।

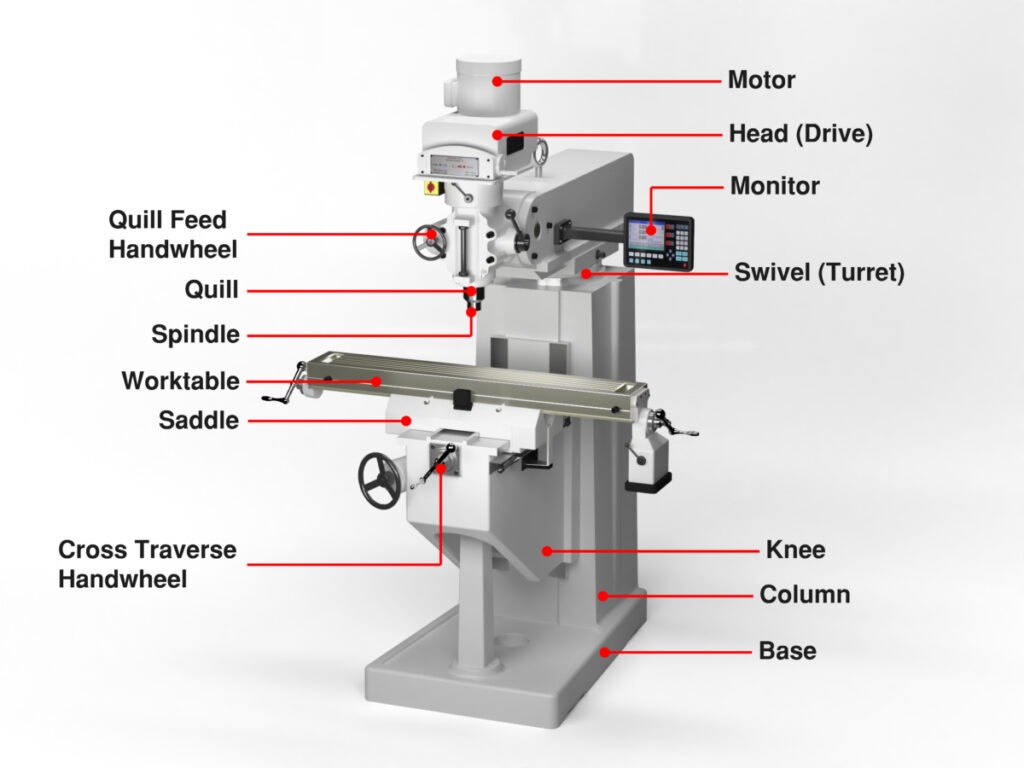

उच्च स्तरीय दृष्टिकोण से, सीएनसी मिलिंग मशीन की संरचना को कई प्रमुख कार्यात्मक क्षेत्रों में विभाजित किया जा सकता है:
गति प्रणाली
यह प्रणाली X/Y/Z अक्षों की गति को नियंत्रित करती है। यह कटाई कार्यों के दौरान सुचारू गति, स्थिर फीड दर और सटीक स्थिति सुनिश्चित करती है।
स्पिंडल सिस्टम
स्पिंडल नियंत्रित गति और टॉर्क पर टूल को घुमाकर काटने की शक्ति प्रदान करता है। यह काटने की स्थिरता और सतह की गुणवत्ता में प्रत्यक्ष भूमिका निभाता है।
नियंत्रण प्रणाली
सीएनसी कंट्रोलर मशीन का "मस्तिष्क" होता है। यह गति समन्वय, मशीनिंग लॉजिक, टूल ऑफसेट और प्रक्रिया नियंत्रण को प्रबंधित करता है ताकि एकसमान परिणाम सुनिश्चित हो सकें।
उपकरण प्रणाली
इसमें टूल होल्डिंग, टूल स्टोरेज और टूल चेंजिंग फंक्शन शामिल हैं। यह मल्टी-स्टेप मशीनिंग को सपोर्ट करता है और ऑटोमेशन तथा उत्पादन क्षमता को बढ़ाता है।
संक्षेप में, प्रत्येक महत्वपूर्ण भाग मशीन के समग्र प्रदर्शन में योगदान देता है। जब ये प्रणालियाँ अच्छी तरह से समन्वित होती हैं, तो सीएनसी मिलिंग मशीन बेहतर सटीकता, अधिक स्थिरता और उच्च उत्पादकता प्रदान कर सकती है।
सीएनसी मिलिंग मशीन किस प्रकार सटीकता और उत्पादकता प्रदान करती है, इसे बेहतर ढंग से समझने के लिए, इसके प्रमुख घटकों को चार मुख्य श्रेणियों में बांटा जा सकता है। प्रत्येक श्रेणी मशीनिंग प्रदर्शन में एक अलग भूमिका निभाती है, और ये सभी मिलकर मशीन की समग्र स्थिरता, सटीकता और दक्षता निर्धारित करती हैं।
संरचनात्मक घटक मशीन की नींव बनाते हैं। वे काटने के भार को सहारा देते हैं और भारी मशीनिंग के दौरान कठोरता बनाए रखते हैं।
विशिष्ट संरचनात्मक भागों में निम्नलिखित शामिल हैं:
मशीन फ्रेम
बिस्तर का आधार
स्तंभ और गतिशील संरचना
ये भाग मुख्य रूप से कंपन अवशोषण, कठोरता और दीर्घकालिक स्थिरता को प्रभावित करते हैं।
यह समूह अक्ष की गति और स्थिति नियंत्रण के लिए जिम्मेदार है। यह मशीनिंग की सटीकता और दोहराव पर सीधा प्रभाव डालता है।
गति और ड्राइव के सामान्य घटकों में निम्नलिखित शामिल हैं:
रेखीय मार्गदर्शक मार्ग
बॉल स्क्रू
सर्वो ड्राइव ट्रांसमिशन (संबंधित प्रणाली)
ये भाग मुख्य रूप से फीड की सुगमता, स्थिति की सटीकता और गति की स्थिरता निर्धारित करते हैं।
ये घटक सीधे कटिंग प्रक्रिया से जुड़े होते हैं। ये उत्पादन के दौरान कटिंग क्षमता, मशीनिंग दक्षता और टूल प्रबंधन को प्रभावित करते हैं।
काटने और औजारों से संबंधित सामान्य भागों में निम्नलिखित शामिल हैं:
धुरा
टूल होल्डर इंटरफ़ेस (संबंधित प्रणाली)
स्वचालित टूल चेंजर (एटीसी)
टूल पत्रिका
यह श्रेणी मुख्य रूप से काटने की शक्ति, उपकरण बदलने की दक्षता और उत्पादकता को प्रभावित करती है।
नियंत्रण और प्रतिक्रिया घटक यह सुनिश्चित करते हैं कि मशीन प्रोग्राम के अनुसार सटीक और सुसंगत रूप से चल सके। ये स्थिर स्वचालन और दीर्घकालिक मशीनिंग विश्वसनीयता के लिए आवश्यक हैं।
नियंत्रण और प्रतिक्रिया के सामान्य घटकों में निम्नलिखित शामिल हैं:
सीएनसी नियंत्रक
एनकोडर और फीडबैक सिस्टम (संबंधित सिस्टम)
विद्युत नियंत्रण और सर्वो प्रणाली (संबंधित प्रणाली)
ये भाग मुख्य रूप से गति समन्वय, मशीनिंग स्थिरता और प्रक्रिया नियंत्रण विश्वसनीयता को प्रभावित करते हैं।
सीएनसी मिलिंग मशीन का आधार मशीन फ्रेम और बेड होते हैं। ये स्पिंडल हेड, वर्कटेबल, गाइडवे और ड्राइव सिस्टम जैसे सभी प्रमुख घटकों को सहारा देते हैं। मशीनिंग के दौरान, काटने वाले बल लगातार संरचना पर कार्य करते हैं, इसलिए कठोरता और स्थिरता अत्यंत महत्वपूर्ण हैं।
उच्च गुणवत्ता वाला फ्रेम और बिस्तर निम्नलिखित में सहायक होते हैं:
भारी कटाई भार के तहत संरचनात्मक कठोरता बनाए रखना
मिलिंग के दौरान कंपन को कम करें और खड़खड़ाहट को न्यूनतम करें
लंबे मशीनिंग चक्रों में ज्यामितीय सटीकता को स्थिर बनाए रखें
यदि मशीन की संरचना कमजोर है, तो इससे सतह की गुणवत्ता खराब हो सकती है, सहनशीलता नियंत्रण अस्थिर हो सकता है और प्रमुख गतिशील घटकों में तेजी से घिसाव हो सकता है।
सीएनसी मिलिंग मशीन में स्पिंडल सबसे महत्वपूर्ण प्रदर्शन भागों में से एक है। यह कटिंग टूल के घूर्णन को संचालित करता है और कटिंग की स्थिरता और मशीनिंग क्षमता को सीधे निर्धारित करता है।
स्पिंडल निम्नलिखित तरीकों से मशीनिंग प्रदर्शन को प्रभावित करता है:
गति (उच्च दक्षता वाली फिनिशिंग का समर्थन करती है)
टॉर्क (भारी रफिंग और कठोर सामग्री की कटिंग में सहायक)
बेयरिंग की गुणवत्ता और तापीय स्थिरता (सटीकता और जीवनकाल को प्रभावित करती है)
एक स्थिर स्पिंडल चिकनी सतह की फिनिश, बेहतर आयामी स्थिरता और लंबे टूल जीवन को प्राप्त करने में मदद करता है - विशेष रूप से उच्च गति या निरंतर उत्पादन में।
लीनियर गाइडवे मशीन के अक्षों की गति को निर्देशित करते हैं और सुचारू एवं सटीक संचालन सुनिश्चित करते हैं। ये स्थिर स्थिति सटीकता बनाए रखने और कटाई के दौरान गति त्रुटियों को कम करने के लिए आवश्यक हैं।
रेखीय गाइडवे निम्नलिखित में योगदान करते हैं:
कम घर्षण के साथ सुचारू अक्षीय गति
स्थिर मिलिंग को सहारा देने के लिए भार के तहत उच्च कठोरता
बैच मशीनिंग के लिए बेहतर दोहराव क्षमता
यदि गाइडवे में कठोरता या सटीकता की कमी है, तो मशीन में कंपन, असमान फीड मूवमेंट और समय के साथ सटीकता में कमी जैसी समस्याएं हो सकती हैं।

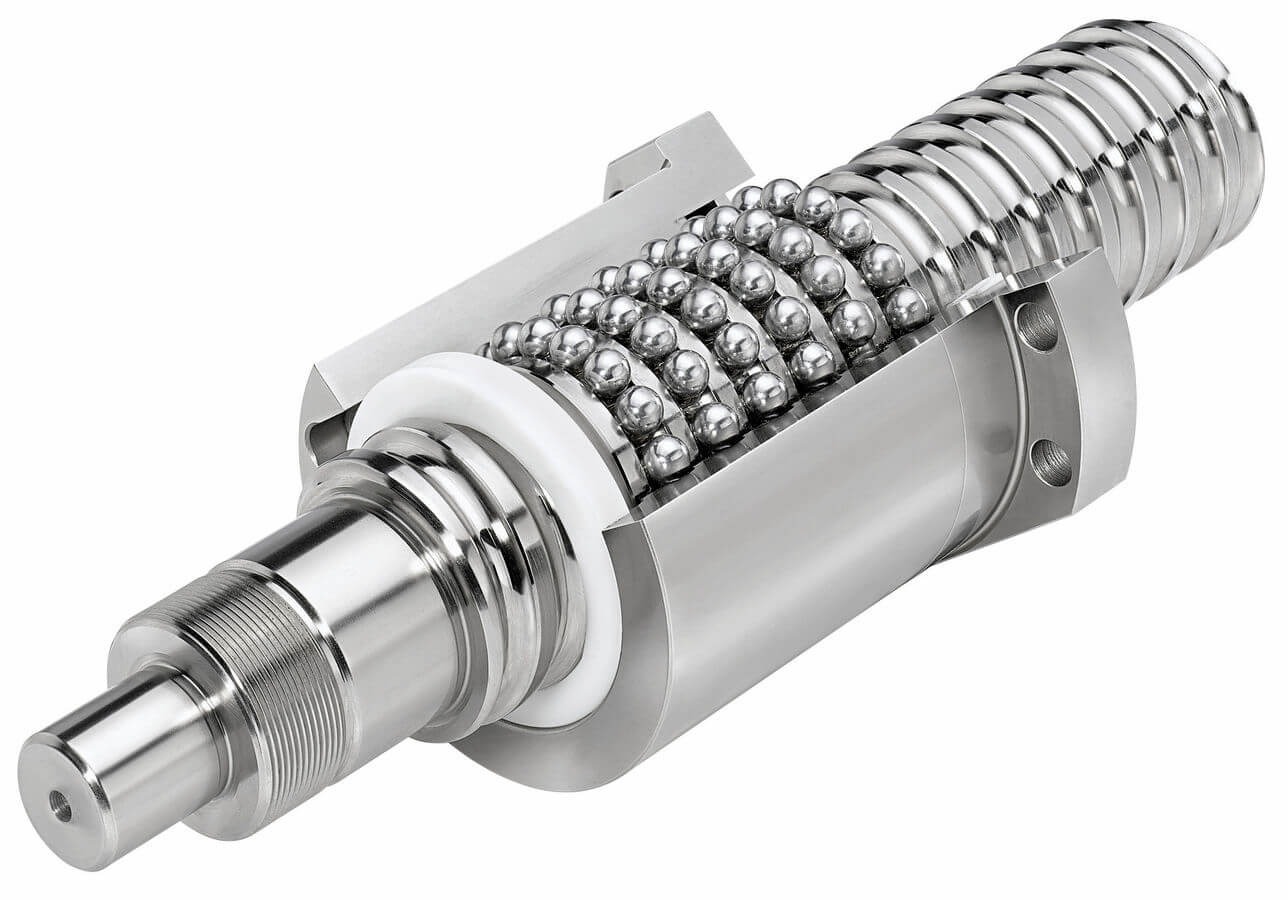

बॉल स्क्रू सर्वो मोटर के घूर्णन को अक्षीय फीड और स्थिति निर्धारण के लिए सटीक रैखिक गति में परिवर्तित करते हैं। ये वे महत्वपूर्ण भाग हैं जो परिशुद्धता, दोहरावशीलता और दीर्घकालिक मशीनिंग स्थिरता को प्रभावित करते हैं।
बॉल स्क्रू मुख्य रूप से निम्नलिखित प्रदान करते हैं:
प्रत्येक अक्ष की गति के लिए सटीक स्थिति निर्धारण
कटाई के दौरान स्थिर फ़ीड संचरण
बड़े पैमाने पर उत्पादन के लिए बेहतर दोहराव क्षमता
यदि बॉल स्क्रू घिस जाते हैं या उनकी सटीकता खराब हो जाती है, तो आम समस्याओं में बैकलैश, आयामी भिन्नता और कम कंटूर सटीकता शामिल हैं - विशेष रूप से विस्तृत मिलिंग और ड्रिलिंग कार्यों में।
सीएनसी कंट्रोलर सीएनसी मिलिंग मशीन का "मस्तिष्क" होता है। यह मशीनिंग प्रोग्राम को पढ़ता है और सभी अक्षीय गतिविधियों, स्पिंडल संचालन और टूल कार्यों को समन्वित तरीके से नियंत्रित करता है।
एक सीएनसी नियंत्रक निम्नलिखित के लिए महत्वपूर्ण है:
गति समन्वय और प्रक्षेप सटीकता
जटिल आकृति मशीनिंग के दौरान फ़ीड नियंत्रण
प्रक्रिया स्थिरता और मशीनिंग संगति
टूल चेंज और ऑफसेट जैसे ऑटोमेशन कार्यों का समर्थन करना
मजबूत यांत्रिक पुर्जों के साथ भी, एक कमजोर नियंत्रक मशीनिंग दक्षता को कम कर सकता है, गति की सुगमता को सीमित कर सकता है, या सटीक मशीनिंग प्रक्रियाओं में अस्थिरता पैदा कर सकता है।
ऑटोमैटिक टूल चेंजर (एटीसी) आधुनिक सीएनसी मिलिंग स्वचालन का एक अनिवार्य घटक है। यह मैन्युअल संचालन के बिना तेजी से टूल बदलने में सक्षम बनाता है, जिससे बहु-चरणीय मशीनिंग में उत्पादकता में सुधार होता है।
एटीसी निम्नलिखित कार्यों में सहायता करता है:
टूल बदलने में लगने वाला समय और ऑपरेटर का कार्यभार कम करें।
एक चक्र में कई मशीनिंग कार्यों का समर्थन करता है
उत्पादन दक्षता और निरंतरता बढ़ाना
बैच उत्पादन के लिए एक विश्वसनीय एटीसी प्रणाली विशेष रूप से महत्वपूर्ण है, जहां स्थिर और दोहराने योग्य टूल परिवर्तन सीधे अपटाइम और मशीनिंग प्रवाह को प्रभावित करते हैं।

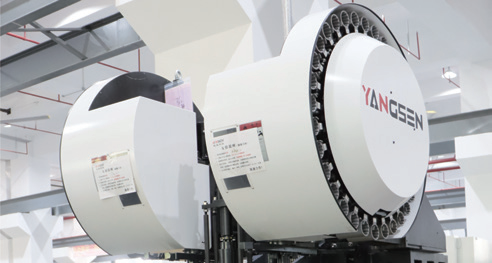

टूल मैगज़ीन एक भंडारण प्रणाली है जिसमें कई टूल रखे जाते हैं और यह एटीसी के साथ मिलकर काम करती है। यह मशीन को निरंतर मशीनिंग के दौरान टूल को कुशलतापूर्वक तैयार करने और प्रबंधित करने में सक्षम बनाती है।
एक टूल मैगज़ीन निम्नलिखित का समर्थन करती है:
विभिन्न मशीनिंग चरणों के लिए व्यवस्थित उपकरण भंडारण
बार-बार मैन्युअल टूल लोड किए बिना निरंतर उत्पादन
मल्टी-टूल पार्ट्स के लिए तेज़ साइकिल समय
यदि टूल मैगज़ीन सिस्टम अस्थिर है, तो इससे टूल चयन में त्रुटियां, टूल परिवर्तन में रुकावटें या स्वचालन की विश्वसनीयता में कमी आ सकती है - जिससे उत्पादकता और मशीनिंग सुरक्षा दोनों प्रभावित होती हैं।
एक सीएनसी मिलिंग मशीन को किसी एक "सर्वश्रेष्ठ" घटक से परिभाषित नहीं किया जा सकता। वास्तविक मशीनिंग प्रदर्शन इस बात पर निर्भर करता है कि महत्वपूर्ण भाग एक संपूर्ण प्रणाली के रूप में कितनी कुशलता से एक साथ काम करते हैं। प्रत्येक भाग की अपनी भूमिका होती है, लेकिन स्थिर सटीकता, उच्च दक्षता और विश्वसनीय उत्पादन प्राप्त करने के लिए उनका संतुलन बनाए रखना आवश्यक है।
मशीनिंग के दौरान प्रमुख घटक किस प्रकार समन्वय करते हैं, यह इस प्रकार है:
सीएनसी कंट्रोलर कमांड सेंटर के रूप में कार्य करता है। यह प्रोग्राम को पढ़ता है और अक्ष की गति, स्पिंडल की गति, फीड दर और टूल बदलने की क्रियाओं को नियंत्रित करने के लिए निर्देश भेजता है।
बॉल स्क्रू और लीनियर गाइडवे सुचारू और सटीक अक्ष गति प्रदान करके नियंत्रक के आदेशों का निष्पादन करते हैं। वे सुनिश्चित करते हैं कि मशीन सही स्थिति में रहे और निरंतर कटाई के दौरान दोहराव बनाए रखे।
मशीन का फ्रेम और बेड पूरी संरचना को सहारा देते हैं। ये काटने के बलों का प्रतिरोध करते हैं, कंपन को अवशोषित करते हैं और ज्यामिति को स्थिर रखते हैं, खासकर भारी मिलिंग या लंबे समय तक मशीनिंग के दौरान।
स्पिंडल ही असल में काटने का काम करता है। इसे स्थिर गति और टॉर्क प्रदान करते हुए सटीकता बनाए रखनी चाहिए, जिसका सीधा असर सतह की फिनिश और मशीनिंग की एकरूपता पर पड़ता है।
टूल मैगज़ीन और एटीसी सिस्टम स्वचालन को संभव बनाते हैं। ये टूल को स्टोर करते हैं और उन्हें तेज़ी से बदलते हैं, जिससे एक मशीन बिना किसी मैन्युअल रुकावट के कई ऑपरेशन पूरे कर सकती है।
संक्षेप में, सीएनसी मिलिंग का प्रदर्शन यांत्रिक कठोरता, गति सटीकता, स्पिंडल स्थिरता और नियंत्रण स्वचालन के बीच समन्वय पर निर्भर करता है। एक मशीन तभी सर्वोत्तम परिणाम देती है जब ये महत्वपूर्ण घटक अच्छी तरह से मेल खाते हों और एक एकीकृत प्रणाली के रूप में कार्य करने के लिए डिज़ाइन किए गए हों।
सीएनसी मिलिंग मशीन के महत्वपूर्ण हिस्से केवल बुनियादी हार्डवेयर ही नहीं होते—वे सीधे तौर पर यह निर्धारित करते हैं कि वास्तविक उत्पादन में मशीन कितनी अच्छी तरह काम करेगी। टॉलरेंस नियंत्रण से लेकर साइकिल टाइम और दीर्घकालिक विश्वसनीयता तक, इन घटकों की गुणवत्ता और समन्वय हर मशीनिंग परिणाम को प्रभावित करते हैं।
मशीनिंग की सटीकता मशीन की सही स्थिति में आने और बार-बार और लगातार कटाई करने की क्षमता पर निर्भर करती है।
मशीन का फ्रेम और बेड कठोरता प्रदान करते हैं जिससे कटाई के दौरान विरूपण को रोका जा सके।
लीनियर गाइडवे और बॉल स्क्रू सटीक अक्षीय गति को नियंत्रित करते हैं और स्थिति संबंधी त्रुटियों को कम करते हैं।
सीएनसी नियंत्रक सटीक गति समन्वय और स्थिर मशीनिंग निष्पादन सुनिश्चित करता है।
यदि इनमें से कोई भी घटक कमजोर है, तो मशीन को सटीक टॉलरेंस बनाए रखने में कठिनाई हो सकती है, खासकर उच्च परिशुद्धता वाली मिलिंग या लंबी अवधि की मशीनिंग में।
सतह की गुणवत्ता केवल काटने वाले औजारों से ही प्रभावित नहीं होती, बल्कि यह मशीन की स्थिरता पर भी काफी हद तक निर्भर करती है।
एक स्थिर स्पिंडल कंपन को कम करता है और सुचारू कटाई में सहायक होता है।
उच्च गुणवत्ता वाले गाइडवे बिना हिले-डुले या अटके स्थिर फीड गति सुनिश्चित करते हैं।
मशीन की मजबूत संरचना कंपन को कम करने में मदद करती है, जिससे फिनिशिंग के परिणाम बेहतर होते हैं।
जब ये सभी हिस्से एक साथ अच्छी तरह से काम करते हैं, तो मशीन कम औजारों के निशानों के साथ साफ-सुथरी सतहें तैयार कर सकती है।
वास्तविक कार्यशालाओं में, विश्वसनीयता अक्सर अधिकतम गति से अधिक मायने रखती है। एक सीएनसी मिलिंग मशीन को न केवल पहले दिन, बल्कि लंबे समय तक संचालन के बाद भी स्थिर रहना चाहिए।
मजबूत संरचनात्मक भाग दीर्घकालिक गलत संरेखण के जोखिम को कम करते हैं।
टिकाऊ बॉल स्क्रू और गाइडवे कम घिसाव के साथ लंबे समय तक सटीकता बनाए रखते हैं।
एक विश्वसनीय नियंत्रण प्रणाली स्थिरता में सुधार करती है और अप्रत्याशित त्रुटियों को कम करती है।
स्थिर एटीसी और टूल मैगज़ीन सिस्टम टूल बदलने में विफलता की संभावना को कम करते हैं।
बेहतर गुणवत्ता वाले घटकों का मतलब आमतौर पर कम खराबी और मशीन का लंबा सेवा जीवन होता है।
उच्च उत्पादकता का अर्थ केवल तेज़ फीड दरें ही नहीं है—इसका अर्थ है मशीन को कम डाउनटाइम के साथ कुशलतापूर्वक चालू रखना।
एक विश्वसनीय स्पिंडल उच्च कटिंग दक्षता और स्थिर प्रदर्शन को सुनिश्चित करता है।
एटीसी + टूल मैगजीन मैनुअल काम को कम करता है और चक्र समय को छोटा करता है।
सटीक गति वाले पुर्जे रीवर्क, स्क्रैप दर और निरीक्षण के दबाव को कम करते हैं।
स्थिर मशीन प्रणालियाँ निरंतर मानवरहित या अर्ध-स्वचालित मशीनिंग की अनुमति देती हैं।
संक्षेप में, उच्च गुणवत्ता वाले महत्वपूर्ण पुर्जे अपटाइम को बेहतर बनाने, मशीनिंग चक्रों को छोटा करने और प्रति शिफ्ट अधिक सुसंगत उत्पादन प्रदान करने में मदद करते हैं।
सीएनसी मिलिंग मशीन के सबसे महत्वपूर्ण भाग कौन से हैं?
सबसे महत्वपूर्ण भागों में मशीन फ्रेम और बेड, स्पिंडल, लीनियर गाइडवे, बॉल स्क्रू, सीएनसी कंट्रोलर, एटीसी और टूल मैगज़ीन शामिल हैं। ये कठोरता, सटीकता, स्वचालन और समग्र मशीनिंग प्रदर्शन को निर्धारित करते हैं।
मशीनिंग की सटीकता को सबसे अधिक प्रभावित करने वाले घटक कौन से हैं?
सटीकता मुख्य रूप से संरचनात्मक मजबूती, गाइडवे और बॉल स्क्रू की परिशुद्धता और फीडबैक सिस्टम सहित नियंत्रक के प्रदर्शन पर निर्भर करती है। उच्च गुणवत्ता वाले पुर्जे सटीक सहनशीलता और दोहराने योग्य परिणाम सुनिश्चित करते हैं।
क्या कुछ विशेष पुर्जों को अपग्रेड करने से मशीन का प्रदर्शन बेहतर हो सकता है?
जी हाँ। उच्च परिशुद्धता वाले बॉल स्क्रू, बेहतर स्पिंडल, उन्नत सीएनसी कंट्रोलर या बेहतर एटीसी जैसे अपग्रेड से सटीकता, सतह की फिनिश और स्वचालन में सुधार हो सकता है। प्रदर्शन में वृद्धि मशीन के समग्र डिज़ाइन और संरचनात्मक समर्थन पर निर्भर करती है।
सतह की फिनिश को सबसे ज्यादा प्रभावित करने वाला हिस्सा कौन सा है?
सतह की फिनिश मुख्य रूप से स्पिंडल की स्थिरता, लीनियर गाइडवे, बॉल स्क्रू और फ्रेम की मजबूती से प्रभावित होती है। एक स्थिर स्पिंडल और सुचारू अक्ष गति कंपन के निशानों को कम करती है और फिनिश की गुणवत्ता में सुधार करती है।
एटीसी और टूल मैगजीन उत्पादकता को कैसे प्रभावित करते हैं?
एक विश्वसनीय एटीसी और टूल मैगज़ीन, तेज़ और स्वचालित टूल परिवर्तन की सुविधा प्रदान करते हैं, जिससे मैन्युअल हस्तक्षेप के बिना बहु-चरणीय मशीनिंग संभव हो पाती है। इससे चक्र समय कम होता है, उत्पादन क्षमता बढ़ती है और ऑपरेटर पर निर्भरता न्यूनतम होती है।
क्या मुझे सीएनसी मशीन के ब्रांडों की तुलना करते समय घटकों पर विचार करना चाहिए?
बिलकुल। ट्रैवल साइज या स्पिंडल स्पीड जैसी विशिष्टताओं की तुलना करना पर्याप्त नहीं है। फ्रेम, स्पिंडल, गाइडवे, बॉल स्क्रू, कंट्रोलर और एटीसी जैसे प्रमुख पुर्जों की गुणवत्ता और उनके एकीकरण का मूल्यांकन करने से वास्तविक मशीनिंग प्रदर्शन और विश्वसनीयता की बेहतर तस्वीर मिलती है।
