आधुनिक सीएनसी मशीनिंग प्रक्रियाओं में परिशुद्धता मूलभूत आवश्यकता होती है। एयरोस्पेस, ऑटोमोटिव, चिकित्सा और मोल्ड निर्माण क्षेत्रों में आवश्यक घटक सटीक आयामी सीमाओं को पूरा करते हैं और उत्कृष्ट सतह गुणवत्ता प्रदान करते हैं।
सीएनसी मशीन के विनिर्देशों में मामूली विचलन से उत्पाद में दोष उत्पन्न हो जाते हैं, जिसके परिणामस्वरूप सामग्री की बर्बादी और उत्पादन में देरी होती है। निर्माता अपनी सीएनसी मशीनों की सटीकता सुनिश्चित करने के लिए बॉल बार परीक्षण का उपयोग करते हैं, जो मशीनों के संचालन के लिए आवश्यक है।
बॉलबार परीक्षण से निर्माताओं को मशीन की खराबी का पता लगाने में मदद मिलती है, जिससे वे मशीन की दक्षता बनाए रख सकते हैं और उन यांत्रिक दोषों का पता लगा सकते हैं जो उनकी उत्पादन प्रक्रिया को नुकसान पहुंचा सकते हैं। नियमित बॉलबार परीक्षण करने वाले निर्माता बेहतर मशीनिंग सटीकता प्राप्त करते हैं, मशीन के बंद रहने का समय कम करते हैं और लंबे समय तक परिचालन दक्षता बढ़ाते हैं।

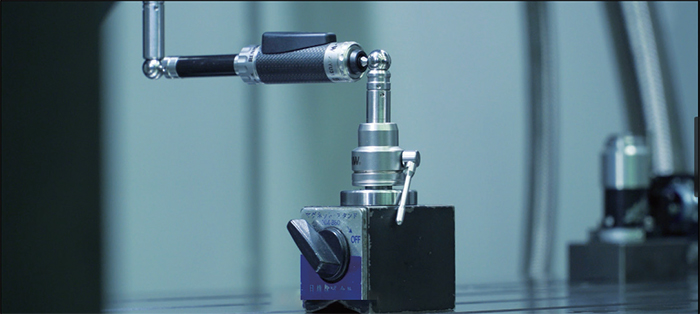

परीक्षण प्रक्रिया में बॉलबार का उपयोग किया जाता है, जो मशीन की वृत्ताकार गति की सटीकता का आकलन करने के लिए एक विशेष मापन उपकरण के रूप में कार्य करता है। बॉलबार प्रणाली में दो सटीक गेंदें होती हैं जो एक दूरबीननुमा छड़ से जुड़ी होती हैं, जिसमें अंतर्निर्मित सेंसर होते हैं। एक गेंद मशीन की मेज से जुड़ी होती है जबकि दूसरी गेंद स्पिंडल से जुड़ी होती है।
परीक्षण के दौरान सीएनसी मशीन गोलाकार गति में चलती है, जिसके लिए बॉलबार द्वारा पूर्ण गोलाकार पैटर्न से होने वाले सभी विचलनों को मापना आवश्यक होता है। यह प्रणाली ऑपरेटरों और रखरखाव दल के सदस्यों को सीएनसी मशीन की वर्तमान स्थिति का आकलन करने में सक्षम बनाती है। वे समस्याओं को बढ़ने से रोकने के लिए रखरखाव कार्य कर सकते हैं। बॉलबार परीक्षण आधुनिक मशीनिंग सुविधाओं में निवारक रखरखाव का एक अनिवार्य हिस्सा बन गया है क्योंकि यह मशीन के प्रदर्शन का त्वरित, सटीक और विश्वसनीय विश्लेषण प्रदान करता है।
सीएनसी मशीनिंग की सटीकता, मशीनीकृत घटकों की गुणवत्ता, कार्यक्षमता और विश्वसनीयता के सभी पहलुओं को निर्धारित करती है। एयरोस्पेस और चिकित्सा विनिर्माण उद्योगों को माइक्रोन-स्तर की परिशुद्धता वाले पुर्जों की आवश्यकता होती है क्योंकि किसी भी छोटे विचलन से घटक की विफलता हो सकती है। सीएनसी मशीनिंग केंद्र अपर्याप्त सटीकता के कारण उत्पादन संबंधी कठिनाइयों का सामना करना पड़ता है, जिसके परिणामस्वरूप कई परिचालन संबंधी समस्याएं उत्पन्न होती हैं, जिनमें शामिल हैं:
• असंगत आयाम
• खराब सतह फिनिश
• गलत असेंबली फिट
• स्क्रैप दर में वृद्धि
• उच्च उत्पादन लागत
उत्पादन गति और प्रणाली की परिचालन दक्षता सटीकता पर निर्भर करती है। स्थिर स्थिति निर्धारण सटीकता वाली मशीनें गुणवत्ता मानकों को बनाए रखते हुए उच्च फीड दरों पर काम कर सकती हैं।
यह प्रणाली चक्र समय को कम करके और सभी परिचालन गतिविधियों को बढ़ावा देकर उत्पादकता बढ़ाती है। उच्च मूल्य वाले पुर्जे बनाने वाले निर्माताओं के लिए सीएनसी परिशुद्धता बनाए रखना आवश्यक है। यह एक मूलभूत आवश्यकता है जिसे व्यवसायों को अपने ग्राहकों को संतुष्ट करने, अपव्यय को कम करने और अपने उद्योग में प्रतिस्पर्धी बने रहने के लिए पूरा करना चाहिए।

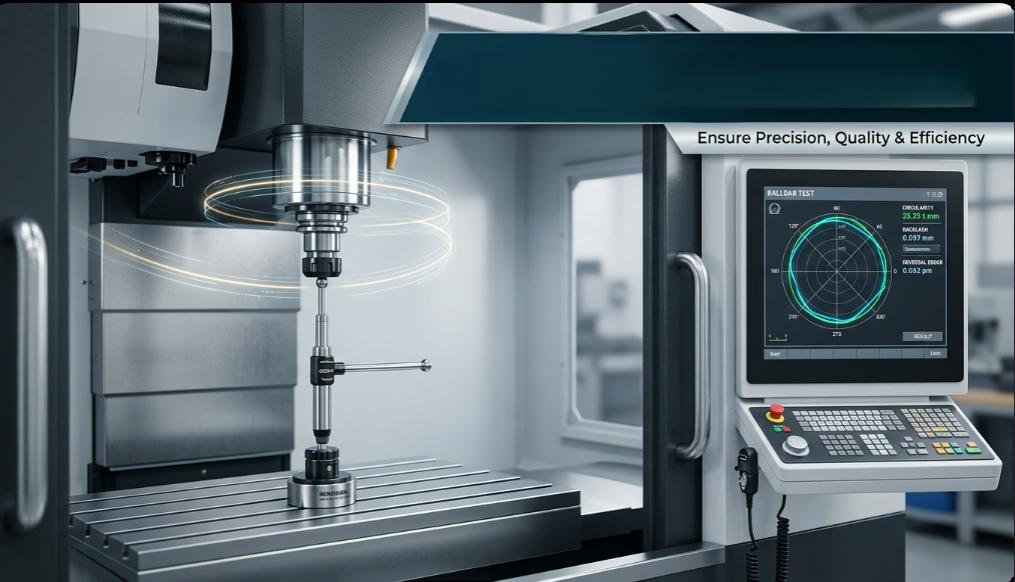

सीएनसी मशीनों की गोलाकार इंटरपोलेशन क्रियाएं करने की क्षमता मापने के लिए बॉलबार परीक्षण किया जाता है। मशीनिंग प्रक्रियाओं में गोलाकार गति तकनीकों की आवश्यकता होती है क्योंकि ये विधियां मशीन की त्रुटियों को प्रभावी ढंग से उजागर करती हैं। परीक्षण प्रक्रिया में मशीन का स्पिंडल गोलाकार गति करता है जबकि बॉलबार दो सटीक गेंदों के बीच की दूरी का अनुसरण करता है।
जब मशीनरी पूरी सटीकता से काम करती है, तो रिकॉर्ड किया गया आकार एक पूर्ण वृत्त के रूप में दिखाई देगा। वृत्ताकार पैटर्न मशीन की खामियों को दर्शाता है, जो इसके डिज़ाइन में दोष पैदा करती हैं। सॉफ़्टवेयर इन विकृतियों का पता लगाता है और यह निर्धारित करता है कि किन विशिष्ट यांत्रिक समस्याओं या नियंत्रण संबंधी समस्याओं को दूर करने की आवश्यकता है।
परीक्षण प्रक्रिया से त्वरित परिणाम प्राप्त होते हैं, जिन्हें पूरा होने में केवल कुछ मिनट लगते हैं, फिर भी मशीन की परिचालन स्थिति के बारे में व्यापक जानकारी मिलती है। बॉलबार परीक्षण निम्नलिखित में त्रुटियों का पता लगा सकता है:
त्रुटि प्रकार | मशीनिंग पर प्रभाव |
प्रतिक्रिया | आयामी अशुद्धि |
सर्वो बेमेल | असमान गति |
अक्ष वर्गाकारता त्रुटि | खराब वृत्ताकार सटीकता |
कंपन | खुरदरी सतह की फिनिश |
यांत्रिक शिथिलता | कम स्थिरता |
पिच त्रुटि | स्थिति में असंगति |
बॉल स्क्रू और ड्राइव मैकेनिज्म सहित यांत्रिक पुर्जों के बीच अत्यधिक अंतराल के कारण बैकलैश उत्पन्न होता है। इस स्थिति के कारण अक्षीय गति में देरी होती है क्योंकि मशीन को विभिन्न गति दिशाओं के बीच स्विच करने में समय लगता है, जिसके परिणामस्वरूप मशीनिंग कार्य के दौरान त्रुटियां होती हैं। बॉलबार परीक्षण बैकलैश के स्तर का सटीक मापन करने की अनुमति देता है, जिससे मशीन में संशोधन या पुर्जों के प्रतिस्थापन की आवश्यकता का निर्धारण होता है।
सर्वो सिस्टम सीएनसी मशीनों में अक्ष की गति को नियंत्रित करना। कटिंग ऑपरेशन के लिए सभी सर्वो मोटरों का एक समान गति से चलना आवश्यक है क्योंकि गति में किसी भी अंतर के कारण मशीन का परिचालन सिंक्रनाइज़ेशन बिगड़ जाएगा।
सर्वो मिसमैच दो मुख्य समस्याएं पैदा करता है, जिनमें अनियमित मशीन गति और गलत इंटरपोलेशन शामिल हैं, जिससे मशीनिंग के दौरान दृश्य दोष उत्पन्न होते हैं। बॉलबार विश्लेषण इन विसंगतियों को पहचानने का एक त्वरित तरीका प्रदान करता है।
मशीन के अक्षों के पूरी तरह से संरेखित न होने पर अक्ष वर्गाकारता त्रुटियाँ उत्पन्न होती हैं। मशीन के अक्षों का गलत संरेखण उसकी ज्यामितीय सटीकता को प्रभावित करता है और कंटूर मशीनिंग कार्य के दौरान बाधाएँ उत्पन्न करता है। नियमित बॉलबार परीक्षण से अक्ष संरेखण को निर्धारित सहनशीलता सीमाओं के भीतर बनाए रखा जा सकता है।
मशीनों में कंपन से कटिंग की स्थिरता कम हो जाती है, जिसके परिणामस्वरूप सतह की गुणवत्ता खराब हो जाती है। मशीनों में ढीले पुर्जों की मौजूदगी से औजार जल्दी खराब हो जाते हैं और स्पिंडल सिस्टम को भी नुकसान पहुंचता है। बॉलबार परीक्षण से यांत्रिक अस्थिरता और कंपन पैटर्न का पता लगाया जा सकता है, इससे पहले कि वे उत्पादन में बड़ी समस्याएं पैदा करें।
बॉलबार परीक्षण प्रारंभिक चरणों में ही स्थिति संबंधी त्रुटियों का पता लगाकर मशीन की सटीकता बनाए रखता है। यह प्रक्रिया आयामों की परिशुद्धता को बढ़ाती है और साथ ही मशीनिंग की समग्र गुणवत्ता में सुधार करती है।
यह मशीन स्थिर रूप से चलती है, जिसके परिणामस्वरूप काटने के दौरान होने वाले कंपन और झटके कम हो जाते हैं। इस काटने की प्रक्रिया से मशीनीकृत घटकों की सतह चिकनी और बेहतर बनती है।
मशीनों के सही संचालन से दोषपूर्ण उत्पादों की संख्या में कमी आती है। यह प्रक्रिया अपशिष्ट पदार्थों को कम करती है और साथ ही उत्पादन की कुल लागत को भी घटाती है।
समस्या निवारण के पारंपरिक तरीकों में काफी समय लगता है। रखरखाव टीमें बॉलबार परीक्षण का उपयोग कर सकती हैं, जो अपनी व्यापक निदान क्षमताओं के माध्यम से समस्या की त्वरित पहचान प्रदान करता है।
मशीनों की निरंतर निगरानी की प्रक्रिया से लंबे समय तक विश्वसनीयता सुनिश्चित होती है, साथ ही उत्पादन के दौरान अचानक उपकरण खराब होने की संभावना भी कम हो जाती है।
अधिकतम सटीकता के साथ कार्य करने वाली मशीनें उच्च फीड दर को सक्षम बनाती हैं और निरंतर कटिंग प्रदर्शन बनाए रखती हैं, जिसके परिणामस्वरूप उच्च उत्पादन होता है।
विशेषता | बॉलबार परीक्षण | पारंपरिक निरीक्षण |
परीक्षण गति | तेज़ | बहुत समय लगेगा |
सटीकता का पता लगाना | उच्चा परिशुद्धि | लिमिटेड |
डेटा विश्लेषण | सॉफ्टवेयर आधारित | नियमावली |
स्र्कना | न्यूनतम | उच्च |
निवारक रखरखाव | उत्कृष्ट | मध्यम |
त्रुटि पहचान | विस्तृत | बुनियादी |
जिन उद्योगों में बॉलबार परीक्षण का उपयोग किया जाता है, वे सीएनसी की सटीकता पर निर्भर करते हैं क्योंकि उन्हें अपनी परीक्षण प्रक्रिया के दौरान अपनी मशीनों को इष्टतम प्रदर्शन पर चालू रखने की आवश्यकता होती है।
विमान के पुर्जों के निर्माण में अत्यंत सटीक मापन की आवश्यकता होती है क्योंकि इनमें उच्च संरचनात्मक विश्वसनीयता मानकों को पूरा करना होता है। परीक्षण प्रक्रिया में महत्वपूर्ण एयरोस्पेस पुर्जों के लिए सटीक मशीनिंग संचालन सुनिश्चित करने हेतु बॉलबार परीक्षण का उपयोग किया जाता है।
ऑटोमोटिव उद्योग इंजन के पुर्जे, ट्रांसमिशन घटक और मोल्डिंग उपकरण बनाने के लिए सटीक मशीनिंग पर निर्भर करता है। बॉलबार परीक्षण की प्रक्रिया यह सत्यापित करती है कि बड़े पैमाने पर उत्पादन प्रक्रियाओं में पूरी निर्माण प्रक्रिया के दौरान एक समान परिणाम प्राप्त होंगे।
चिकित्सा प्रत्यारोपण और शल्य चिकित्सा उपकरणों के लिए सूक्ष्म स्तर की सटीकता आवश्यक है। मशीनिंग में छोटी-छोटी त्रुटियों के कारण रोगियों के लिए खतरनाक परिणाम हो सकते हैं।
सटीक मोल्ड के उत्पादन के लिए चिकनी सतह और सटीक कैविटी ज्यामिति दोनों आवश्यक हैं। परीक्षण प्रक्रिया में बॉलबार परीक्षण का उपयोग किया जाता है ताकि स्थिर मशीनिंग प्रदर्शन को बनाए रखते हुए कंटूर सटीकता को बढ़ाया जा सके।
कुछ विशिष्ट संकेतों की उपस्थिति यह दर्शाती है कि सीएनसी मशीन को प्रदर्शन परीक्षण की आवश्यकता है:
• सतह की फिनिश की गुणवत्ता खराब है।
• मशीन का कंपन बढ़ गया
• आयामी असंगति
• अप्रत्याशित उपकरण घिसाव
• काटने की स्थिरता में कमी
• सहनशीलता बनाए रखने में कठिनाई
इन चेतावनी संकेतों को नजरअंदाज करने से न केवल महंगे मरम्मत कार्य होंगे बल्कि उत्पादन की गुणवत्ता में लगातार गिरावट भी आएगी।
परीक्षण की आवृत्ति मशीन संचालन, उत्पादन स्तर और उद्योग की विशिष्ट आवश्यकताओं पर निर्भर करती है। उच्च उत्पादन वाले वातावरणों में परीक्षण प्रक्रिया के लिए हर कुछ महीनों में बॉलबार परीक्षण की आवश्यकता होती है, जबकि कम उत्पादन वाले कार्यशालाओं को वर्ष में दो बार परीक्षण करने की आवश्यकता होती है।
नियमित परीक्षण विशेष रूप से निम्नलिखित स्थितियों के बाद महत्वपूर्ण है:
• मशीन स्थापना
• बड़ी मरम्मत
• मशीन दुर्घटनाग्रस्त हो जाती है
• स्पिंडल प्रतिस्थापन
• नियंत्रण प्रणाली अपडेट
निवारक परीक्षण की प्रक्रिया निर्माताओं को अपनी मशीनों में छिपी हुई समस्याओं का पता लगाने में सक्षम बनाती है ताकि वे कई वर्षों तक सटीक प्रदर्शन बनाए रख सकें।
नियमित मशीन अंशांकन
आवधिक अंशांकन की प्रक्रिया मशीनों को उनकी सही स्थिति और उचित अक्ष संरेखण प्राप्त करने में सक्षम बनाती है।
उचित स्नेहन
मशीन के पुर्जों को चिकनाई देने से दो फायदे होते हैं: इससे घिसाव कम होता है और मशीनें बिना किसी रुकावट के काम कर पाती हैं।
स्पिंडल की स्थिति की निगरानी करना
स्पिंडल कंपन और तापीय विस्तार का मशीनिंग परिणामों की गुणवत्ता पर सीधा प्रभाव पड़ता है। नियमित निरीक्षण की प्रक्रिया से मशीन की विश्वसनीयता बढ़ेगी।
मशीन के पुर्जों को साफ रखना
धूल, चिप्स और अन्य संदूषकों की उपस्थिति से मशीन की सटीकता में समस्याएँ उत्पन्न होंगी और मशीन के पुर्जों का जीवनकाल कम हो जाएगा।
नियमित बॉलबार परीक्षण
नियमित प्रदर्शन जांच की प्रणाली निर्माताओं को अप्रत्याशित उपकरण खराबी को रोकने के साथ-साथ अपने सटीकता स्तर को बनाए रखने की अनुमति देती है।
1. सीएनसी मशीनों में बॉलबार टेस्ट का उपयोग किस लिए किया जाता है?
बॉलबार परीक्षण का उपयोग सीएनसी मशीनों की स्थिति सटीकता और गति प्रदर्शन का मूल्यांकन करने के लिए किया जाता है। यह बैकलैश, अक्षीय विचलन और सर्वो बेमेल जैसी मशीन त्रुटियों का पता लगाने में सहायक होता है।
2. बॉलबार टेस्ट में कितना समय लगता है?
अधिकांश बॉलबार परीक्षण कुछ ही मिनटों में पूरे किए जा सकते हैं। कम समय में परीक्षण पूरा होने के बावजूद, यह प्रक्रिया मशीन के प्रदर्शन का अत्यंत विस्तृत विश्लेषण प्रदान करती है।
3. क्या बॉलबार परीक्षण से मशीनिंग की सटीकता में सुधार हो सकता है?
जी हां। बॉलबार परीक्षण से मशीन की छिपी हुई समस्याओं का जल्द पता चल जाता है, जिससे रखरखाव टीमों को मशीनिंग की सटीकता प्रभावित होने से पहले ही समस्याओं को ठीक करने का मौका मिल जाता है।
4. बॉलबार टेस्ट से किन समस्याओं का पता लगाया जा सकता है?
बॉलबार परीक्षण से बैकलैश, कंपन, सर्वो बेमेल, पिच त्रुटि, यांत्रिक शिथिलता और वृत्ताकार प्रक्षेपण अशुद्धियों का पता लगाया जा सकता है।
5. सीएनसी मशीनों का बॉलबार परीक्षण कितनी बार किया जाना चाहिए?
परीक्षण की आवृत्ति मशीन के उपयोग और उत्पादन आवश्यकताओं पर निर्भर करती है। कई निर्माता हर तीन से छह महीने में बॉलबार का परीक्षण करते हैं।
6. क्या नई सीएनसी मशीनों के लिए बॉलबार परीक्षण आवश्यक है?
जी हां। उत्पादन शुरू होने से पहले, नई मशीनों की भी जांच की जानी चाहिए ताकि इंस्टॉलेशन की सटीकता की पुष्टि हो सके और उनका सर्वोत्तम प्रदर्शन सुनिश्चित हो सके।
आधुनिक विनिर्माण उद्योगों में सीएनसी मशीनिंग की सटीकता बनाए रखने के लिए बॉलबार परीक्षण एक आवश्यक प्रक्रिया बन गई है। यह निर्माताओं को मशीन की छिपी हुई त्रुटियों का पता लगाने, मशीनिंग की सटीकता में सुधार करने, स्क्रैप दर को कम करने और समग्र उत्पादन क्षमता बढ़ाने में मदद करता है। नियमित परीक्षण न केवल मशीन की विश्वसनीयता बढ़ाता है बल्कि उपकरण के जीवनकाल को भी बढ़ाता है और अप्रत्याशित डाउनटाइम को कम करता है।
