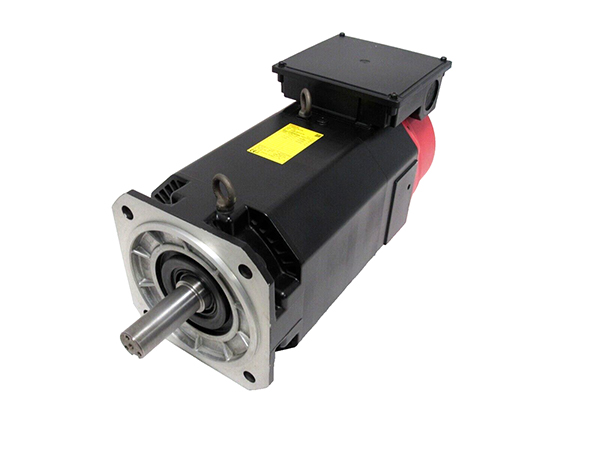

स्पिंडल मोटर क्या है?

एक स्पिंडल मोटर सीएनसी मशीन के स्पिंडल को चलाती है, जिससे कटिंग टूल सटीक मशीनिंग के लिए उच्च गति से घूम सकता है। यह वह मुख्य घटक है जो कटिंग प्रदर्शन, सतह की गुणवत्ता और उत्पादन क्षमता को निर्धारित करता है।

सरसरी तौर पर पढ़ने वालों के लिए सारांश:

• वह मुख्य मोटर जो काटने वाले उपकरण को घुमाती है।

• उच्च गति और निरंतर संचालन के लिए डिज़ाइन किया गया।

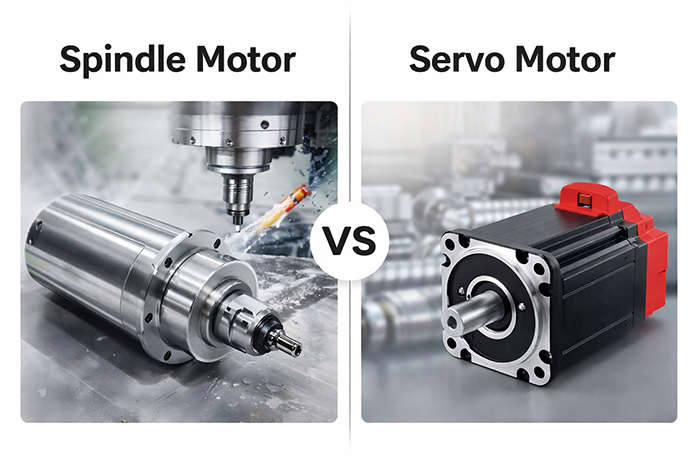

स्पिंडल मोटर बनाम सर्वो मोटर

सीएनसी मशीन में स्पिंडल मोटर और सर्वो मोटर दोनों ही महत्वपूर्ण भूमिका निभाते हैं। वे अक्सर एक साथ काम करते हैं - लेकिन वे एक ही चीज नहीं हैं।

सामान्य शर्तों में:

• स्पिंडल मोटर कटिंग टूल को घुमाती है।

• सर्वो मोटर मशीन के अक्षों को गति प्रदान करती है।

• एक व्यक्ति काटने की शक्ति को नियंत्रित करता है।

• दूसरा तंत्र गति और स्थिति को नियंत्रित करता है।

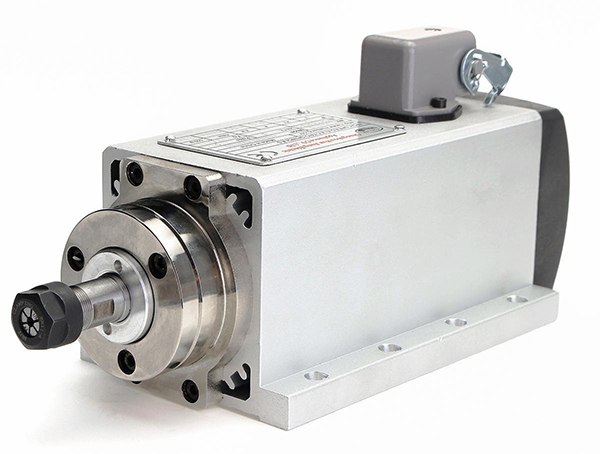

स्पिंडल मोटर

स्पिंडल मोटर को टूल को उच्च आरपीएम पर घुमाने के लिए डिज़ाइन किया गया है ताकि सामग्री को कुशलतापूर्वक काटा जा सके।

प्रमुख विशेषताऐं:

• उच्च गति निरंतर घूर्णन (8,000–24,000 आरपीएम या उससे अधिक)

• कटाई के दौरान स्थिर टॉर्क

• गर्मी और कंपन को सहन करने के लिए डिज़ाइन किया गया

• शक्ति और बेहतरीन प्रदर्शन पर केंद्रित

यदि स्पिंडल मोटर कमजोर है, तो काटने की क्षमता कम हो जाती है - भले ही मशीन के बाकी हिस्से उन्नत हों।

सर्वो मोटर

एक सर्वो मोटर सीएनसी अक्षों (एक्स, वाई, जेड और कभी-कभी ए/सी अक्षों) की गति को नियंत्रित करती है।

प्रमुख विशेषताऐं:

• उच्च स्थिति निर्धारण सटीकता

• तेज़ स्टार्ट-एंड-स्टॉप प्रतिक्रिया

• सटीक नियंत्रण के लिए एनकोडर फीडबैक

• नियंत्रित गति के लिए डिज़ाइन किया गया है, निरंतर उच्च गति घूर्णन के लिए नहीं।

सर्वो मोटर यह निर्धारित करती हैं कि मशीन कितनी सटीकता से चलती है, न कि वह कैसे काटती है।

स्पिंडल मोटर्स के मुख्य प्रकार

सभी स्पिंडल मोटर एक जैसे नहीं बने होते हैं। अलग-अलग डिज़ाइन अलग-अलग मशीनिंग आवश्यकताओं को पूरा करते हैं - भारी स्टील की कटाई से लेकर उच्च गति वाले एल्यूमीनियम की फिनिशिंग तक।

स्पिंडल मोटर्स को कई तरीकों से वर्गीकृत किया जा सकता है, जिनमें शामिल हैं:

ड्राइव संरचना द्वारा

शीतलन विधि द्वारा

गति सीमा के अनुसार

आवेदन के प्रकार के अनुसार

यहां मुख्य प्रकार के उपकरण दिए गए हैं जो आपको आमतौर पर सीएनसी मशीनिंग सेंटरों में देखने को मिलेंगे।

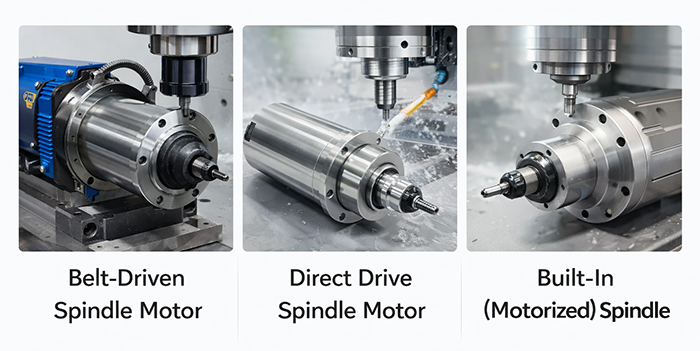

ड्राइव संरचना के आधार पर प्रकार

बेल्ट-चालित स्पिंडल मोटर

बेल्ट से चलने वाली धुरी में एक बाहरी मोटर का उपयोग किया जाता है जो बेल्ट प्रणाली द्वारा जुड़ी होती है।

• किफायती और रखरखाव में आसान

• सामान्य मशीनिंग के लिए उपयुक्त

• बहुत तेज गति पर हल्का कंपन

• मानक ऊर्ध्वाधर मशीनिंग केंद्रों में सामान्य

इसके लिए सर्वोत्तम: सामान्य इस्पात कटाई और रोजमर्रा के उत्पादन कार्य।

डायरेक्ट ड्राइव स्पिंडल मोटर

डायरेक्ट ड्राइव स्पिंडल मोटर को बेल्ट के बिना सीधे स्पिंडल से जोड़ता है।

• उच्च कठोरता

• बेहतर गति स्थिरता

• बेल्ट सिस्टम की तुलना में कम कंपन

• अधिक सटीक प्रदर्शन

इसके लिए सर्वोत्तम: मोल्ड मशीनिंग और उच्च परिशुद्धता वाले कार्य।

अंतर्निर्मित (मोटरयुक्त) स्पिंडल

इस डिजाइन में, मोटर को सीधे स्पिंडल यूनिट के अंदर एकीकृत किया गया है।

• कॉम्पैक्ट संरचना

• बहुत उच्च आरपीएम क्षमता

• तेज़ त्वरण और मंदी

• उच्च गति की मशीनिंग के लिए उत्कृष्ट

इसके लिए सर्वोत्तम: एयरोस्पेस पार्ट्स, एल्यूमीनियम मशीनिंग और हाई-स्पीड फिनिशिंग।

शीतलन विधि के आधार पर प्रकार

स्पिंडल मोटर संचालन के दौरान गर्मी उत्पन्न करती हैं। शीतलन प्रणाली स्थिरता और जीवनकाल को प्रभावित करती है।

वायु-शीतित स्पिंडल

• सरल संरचना

• कम लागत

• मध्यम कार्यभार के लिए उपयुक्त

तेल-शीतित स्पिंडल

• बेहतर ताप नियंत्रण

• लंबे उत्पादन चक्रों के दौरान अधिक स्थिर

• उच्च प्रदर्शन वाली मशीनों में आम

जल-शीतित स्पिंडल

• कुशल ऊष्मा अपव्यय

• शांत संचालन

• उच्च गति और सटीक अनुप्रयोगों में उपयोग किया जाता है

गति सीमा के अनुसार प्रकार

स्पिंडल मोटर्स को आरपीएम क्षमता के आधार पर भी वर्गीकृत किया जाता है।

कम गति, उच्च टॉर्क (≤6,000 आरपीएम)

स्टील और बड़े पुर्जों की भारी कटाई के लिए आदर्श।

मध्यम गति (8,000–12,000 आरपीएम)

सामान्य मशीनिंग के लिए संतुलित प्रदर्शन।

उच्च गति (15,000–24,000 आरपीएम)

एल्युमीनियम, मोल्ड और सटीक फिनिशिंग के लिए डिज़ाइन किया गया।

अति-उच्च गति (30,000+ आरपीएम)

इसका उपयोग विशेषीकृत उच्च गति वाली मशीनिंग प्रक्रियाओं में किया जाता है।

सरसरी तौर पर पढ़ने वालों के लिए सारांश:

बेल्ट-चालित = किफायती और बहुमुखी

डायरेक्ट ड्राइव = अधिक सटीक और स्थिर

अंतर्निर्मित स्पिंडल = उच्च गति और कॉम्पैक्ट आकार

शीतलन प्रणाली स्थिरता और जीवनकाल को प्रभावित करती है।

आरपीएम काटने की क्षमता निर्धारित करता है

लोगों के लिए महत्वपूर्ण लाभ और नुकसान

स्पिंडल मोटर का चयन करते समय, अधिकांश खरीदार प्रदर्शन पर ध्यान केंद्रित करते हैं - लेकिन प्रदर्शन के साथ हमेशा कुछ कमियां भी जुड़ी होती हैं।

दोनों पक्षों को समझने से आपको अधिक भुगतान करने या अपने सिस्टम को गलत तरीके से कॉन्फ़िगर करने से बचने में मदद मिलती है। सीएनसी मशीन.

फ़ायदे

• उच्चतर मशीनिंग दक्षता: एक शक्तिशाली स्पिंडल मोटर उच्चतर कटिंग गति और सामग्री हटाने की तीव्र दर की अनुमति देता है।

• बेहतर सतह परिष्करण: कम कंपन के साथ स्थिर घूर्णन सतह की गुणवत्ता में सुधार करता है, विशेष रूप से मोल्ड और एल्यूमीनियम की मशीनिंग में।

• औजारों का लंबा जीवनकाल: लगातार टॉर्क से औजारों की कंपन और असमान घिसावट कम होती है, जिससे औजार अधिक समय तक चलते हैं।

• बेहतर परिशुद्धता: उच्च-प्रदर्शन वाले स्पिंडल मोटर लोड के तहत स्थिर आरपीएम बनाए रखते हैं, जिससे बेहतर टॉलरेंस प्राप्त करना संभव होता है।

• तेज त्वरण और मंदी: मोटरयुक्त और डायरेक्ट-ड्राइव स्पिंडल लक्ष्य गति तक तेजी से पहुंच सकते हैं, जिससे समग्र मशीनिंग दक्षता में सुधार होता है।

समझौते

• उच्च प्रारंभिक लागत: अंतर्निर्मित या उच्च गति वाले स्पिंडल मोटर बेल्ट-चालित प्रणालियों की तुलना में अधिक महंगे होते हैं।

• रखरखाव की जटिलता: पारंपरिक बेल्ट प्रणालियों की तुलना में एकीकृत मोटर चालित स्पिंडल की मरम्मत करना अधिक कठिन होता है।

• ऊष्मा प्रबंधन संबंधी आवश्यकताएँ: उच्च गति संचालन से अधिक ऊष्मा उत्पन्न होती है। उन्नत शीतलन प्रणालियाँ मशीन की जटिलता को बढ़ाती हैं।

• मरम्मत की लागत अधिक हो सकती है: यदि बियरिंग या आंतरिक घटक खराब हो जाते हैं, तो मरम्मत की लागत अधिक हो सकती है - विशेष रूप से अंतर्निर्मित डिजाइनों के लिए।

• हमेशा आवश्यक नहीं: बुनियादी मशीनिंग कार्यों के लिए, अति-उच्च गति वाले स्पिंडल वास्तविक ROI प्रदान नहीं कर सकते हैं।

स्पिंडल मोटर खरीदने से पहले क्या करें

स्पिंडल मोटर खरीदते समय केवल उच्चतम आरपीएम चुनने की बात नहीं होती।

सही चुनाव आपकी सामग्री, उत्पादन लक्ष्यों और मशीन सेटअप पर निर्भर करता है।

निर्णय लेने से पहले विचार करने योग्य मुख्य बातें यहाँ दी गई हैं।

अपनी सामग्री को समझें

विभिन्न सामग्रियों के लिए अलग-अलग स्पिंडल प्रदर्शन की आवश्यकता होती है।

कम गति पर स्टील और कच्चा लोहा को मजबूत टॉर्क की आवश्यकता होती है।

एल्युमीनियम को उच्च आरपीएम और सुचारू घूर्णन से लाभ होता है।

टाइटेनियम को स्थिर बिजली और ताप नियंत्रण की आवश्यकता होती है।

गलत गति सीमा का चयन करने से उपकरण का जीवनकाल और सतह की गुणवत्ता कम हो सकती है।

आवश्यक गति और टॉर्क की जाँच करें

केवल आरपीएम से ही प्रदर्शन का निर्धारण नहीं होता है।

आपको स्पिंडल की गति को कटिंग टूल के आकार और कटिंग रणनीति के साथ मिलाना होगा।

खुद से पूछें:

आपकी कटाई की सामान्य गहराई कितनी होती है?

क्या आप रफिंग का भारी काम कर रहे हैं या फाइन फिनिशिंग का?

आपको कितनी स्पिंडल पावर (किलोवाट) की आवश्यकता है?

अधिकतम गति की तुलना में संतुलित टॉर्क वक्र अधिक महत्वपूर्ण है।

शीतलन और कार्य घंटों पर विचार करें

यदि आपका उत्पादन निरंतर चलता रहता है, तो शीतलन अत्यंत महत्वपूर्ण हो जाता है।

हल्के कार्यभार के लिए एयर कूलिंग उपयुक्त है।

तेल या जल शीतलन से लंबे उत्पादन चक्रों में स्थिरता में सुधार होता है।

अत्यधिक गर्म होने से स्पिंडल का जीवनकाल और मशीनिंग की सटीकता कम हो जाती है।

मशीन की अनुकूलता की पुष्टि करें

खरीदने से पहले, निम्नलिखित बातों की पुष्टि कर लें:

टेपर प्रकार (BT40, BT50, HSK, आदि)

बिजली आपूर्ति की आवश्यकताएं

एटीसी संगतता

मशीन संरचना कठोरता

हर स्पिंडल मोटर हर सीएनसी मशीन के लिए उपयुक्त नहीं होती।

दीर्घकालिक रखरखाव के बारे में सोचें

खरीद मूल्य लागत का केवल एक हिस्सा है।

विचार करना:

बियरिंग का जीवनकाल

मरम्मत में आसानी

अतिरिक्त पुर्जों की उपलब्धता

सेवा समर्थन

कम प्रारंभिक कीमत से दीर्घकालिक खर्च बढ़ सकता है।

अपनी सीएनसी मशीन के लिए सही स्पिंडल मोटर का चयन करना

कोई भी स्पिंडल मोटर "सर्वश्रेष्ठ" नहीं होती - केवल वही होती है जो आपकी मशीनिंग आवश्यकताओं के अनुरूप हो।

सही चुनाव आपकी सामग्री, मशीन के प्रकार और उत्पादन लक्ष्यों पर निर्भर करता है।

यहां बताया गया है कि कैसे निर्णय लें।

सामान्य मशीनिंग के लिए

यदि आप मुख्य रूप से माइल्ड स्टील, कास्ट आयरन या मानक यांत्रिक पुर्जों का प्रसंस्करण करते हैं:

• आमतौर पर 8,000–12,000 आरपीएम पर्याप्त होता है।

• बेल्ट-चालित या डायरेक्ट-ड्राइव स्पिंडल अच्छी तरह काम करता है

• अत्यधिक गति के बजाय स्थिर टॉर्क पर ध्यान केंद्रित करें।

इसके लिए सर्वोत्तम: दैनिक उत्पादन और संतुलित प्रदर्शन।

भारी कटाई अनुप्रयोगों के लिए

यदि आपके काम में गहरे कट या बड़े औजारों का उपयोग शामिल है:

• उच्च टॉर्क के लिए कम आरपीएम चुनें

• मजबूत स्पिंडल कठोरता की तलाश करें

• शीतलन स्थिरता महत्वपूर्ण है

इनके लिए सर्वोत्तम: ऑटोमोटिव पार्ट्स, संरचनात्मक घटक और बड़े मोल्ड।

एल्युमीनियम और मोल्ड प्रसंस्करण के लिए

यदि भारी कटाई की तुलना में सतह की फिनिश और गति अधिक मायने रखती है:

• 15,000–24,000 आरपीएम की अनुशंसा की जाती है

• डायरेक्ट-ड्राइव या मोटराइज्ड स्पिंडल को प्राथमिकता दी जाती है

• तेज़ गति से काम करने पर दक्षता में सुधार होता है।

इसके लिए सर्वोत्तम: एल्युमीनियम के पुर्जे, मोल्ड फिनिशिंग, सटीक घटक।

5-एक्सिस या उच्च परिशुद्धता मशीनिंग के लिए

जटिल भागों के लिए सुचारू प्रदर्शन और गतिशील प्रतिक्रिया आवश्यक है।

• अंतर्निर्मित मोटरयुक्त स्पिंडल

• उच्च परिशुद्धता वाला तराजू

• उन्नत शीतलन प्रणाली

इसके लिए सर्वोत्तम: एयरोस्पेस घटक और जटिल ज्यामिति।

पूछे जाने वाले प्रश्न

स्पिंडल मोटर और सामान्य मोटर में क्या अंतर है?

एक सामान्य मोटर को सामान्य यांत्रिक घूर्णन के लिए डिज़ाइन किया जाता है।

स्पिंडल मोटर को विशेष रूप से काटने के भार के तहत उच्च गति, निरंतर घूर्णन के लिए डिज़ाइन किया गया है। मशीनिंग के दौरान इसे स्थिर टॉर्क, न्यूनतम कंपन और सटीक गति नियंत्रण बनाए रखना आवश्यक है।

संक्षेप में कहें तो, स्पिंडल मोटर्स सटीक मशीनिंग के लिए बनाई जाती हैं - सामान्य बिजली संचरण के लिए नहीं।

स्पिंडल मोटर कितने समय तक चलती है?

स्पिंडल मोटर का जीवनकाल उसके उपयोग और रखरखाव पर निर्भर करता है।

औसत पर:

सामान्य उपयोग: 3-5 वर्ष

उच्च गति निरंतर उत्पादन: कम जीवनकाल

उचित रखरखाव और शीतलन: काफी लंबी आयु

बियरिंग आमतौर पर सबसे पहले घिसने वाले पुर्जे होते हैं।

स्पिंडल मोटर के अत्यधिक गर्म होने के क्या कारण हैं?

सामान्य कारणों में शामिल हैं:

खराब शीतलन प्रणाली प्रदर्शन

अत्यधिक कटाई भार

घिसे हुए बियरिंग

अधिकतम आरपीएम पर निरंतर संचालन

अनुचित स्नेहन

अधिक गर्म होने से सटीकता कम हो जाती है और स्पिंडल का जीवनकाल छोटा हो जाता है।

क्या स्पिंडल मोटर की मरम्मत की जा सकती है?

हां, लेकिन यह डिजाइन पर निर्भर करता है।

बेल्ट से चलने वाले स्पिंडल की मरम्मत करना आसान और सस्ता होता है।

अंतर्निर्मित मोटरयुक्त स्पिंडल की सर्विसिंग अधिक जटिल और महंगी होती है।

कुछ मामलों में, स्पिंडल यूनिट की मरम्मत करने की तुलना में उसे बदलना अधिक व्यावहारिक हो सकता है।

क्या उच्च आरपीएम हमेशा बेहतर होता है?

आवश्यक रूप से नहीं।

उच्च आरपीएम से फिनिशिंग का प्रदर्शन बेहतर होता है, लेकिन भारी स्टील की कटाई के लिए गति की तुलना में अधिक टॉर्क की आवश्यकता होती है।

सबसे अच्छा स्पिंडल मोटर आपके उपयोग के आधार पर गति और टॉर्क के बीच संतुलन बनाता है।

मुझे कैसे पता चलेगा कि मेरी स्पिंडल मोटर खराब हो रही है?

चेतावनी के संकेतों में शामिल हैं:

असामान्य कंपन

शोर में वृद्धि

तापमान वृद्धि

सतह की फिनिश खराब है

अनियमित आरपीएम

समय रहते पता चलने पर बड़े नुकसान को रोका जा सकता है।

निष्कर्ष

स्पिंडल मोटर सीएनसी मशीन का हृदय होता है। यह निर्धारित करता है कि आपकी मशीन कितनी अच्छी तरह से काटती है, सतह कितनी चिकनी होती है और आपका उत्पादन कितना स्थिर रहता है।

अलग-अलग प्रकार के स्पिंडल अलग-अलग उद्देश्यों को पूरा करते हैं — भारी कटाई के लिए उच्च टॉर्क, और सटीकता और गति के लिए उच्च आरपीएम। कोई एक विकल्प "सर्वश्रेष्ठ" नहीं है, बल्कि वही विकल्प सबसे उपयुक्त है जो आपके काम के लिए सही हो।

अपनी सामग्री, कार्यभार और सटीकता की आवश्यकताओं के आधार पर चयन करें — और आपकी सीएनसी मशीन सर्वोत्तम प्रदर्शन करेगी।
