गाइडवे सीएनसी लेथ के सबसे महत्वपूर्ण घटकों में से एक है, जो मशीनिंग सटीकता, कटिंग स्थिरता और मशीन के जीवनकाल को सीधे प्रभावित करता है। फिर भी, कई खरीदार स्पिंडल गति या नियंत्रण प्रणालियों पर ध्यान केंद्रित करते हुए इस महत्वपूर्ण विशेषता को अनदेखा कर देते हैं।
तो, बॉक्स गाइडवे, लीनियर बॉल गाइडवे और रोलर गाइडवे में क्या अंतर है? और इससे भी महत्वपूर्ण बात यह है कि आपकी मशीनिंग आवश्यकताओं के लिए इनमें से कौन सा सबसे उपयुक्त है?
इस गाइड में, आप मार्ग-मार्गों के मुख्य प्रकारों के बारे में जानेंगे जिनका उपयोग किया जाता है। सीएनसी खराद मशीनेंइनके फायदे, सीमाएं और अपने उपयोग के लिए सही विकल्प का चुनाव कैसे करें, इस बारे में जानकारी।

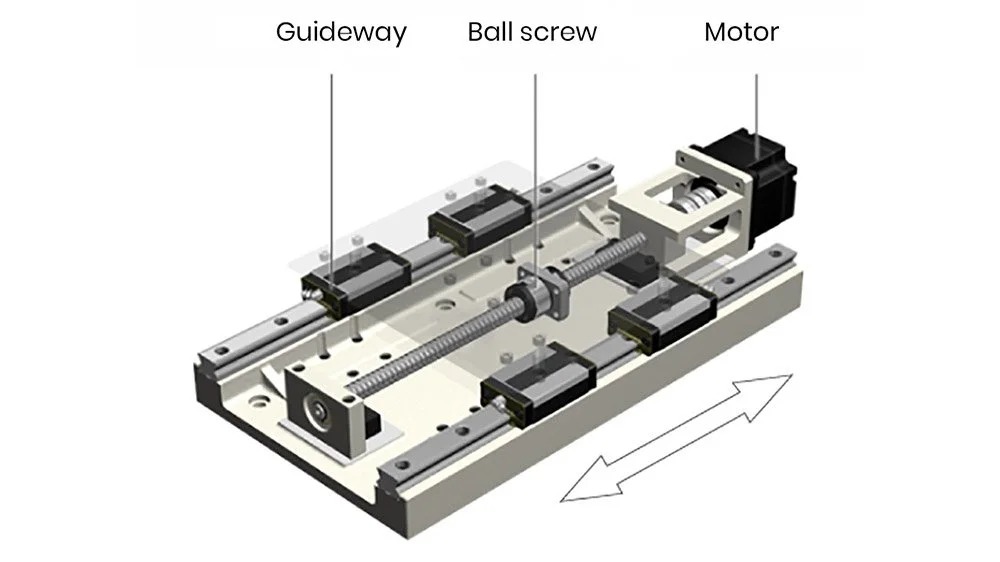

गाइडवेज़ वे सटीक ट्रैक होते हैं जो सीएनसी लेथ पर एक्स-अक्ष और जेड-अक्ष की गति को निर्देशित करते हैं। ये कटिंग टूल को सुचारू और सटीक रूप से चलाने में मदद करते हैं, साथ ही मशीन को कटिंग बलों से बचाते हैं। एक उच्च-गुणवत्ता वाला गाइडवे सिस्टम स्थिति की सटीकता बनाए रखने, कंपन को कम करने और लंबे समय तक स्थिर मशीनिंग सुनिश्चित करने में सहायक होता है।
सीएनसी लेथ की कार्यक्षमता काफी हद तक उसके गाइडवे पर निर्भर करती है। सही गाइडवे से मशीनिंग की सटीकता बढ़ सकती है, सतह की फिनिश बेहतर हो सकती है और कटिंग के दौरान स्थिरता बनी रहती है। यह मशीनिंग की गति, टूल लाइफ और मशीन की दीर्घकालिक विश्वसनीयता को भी प्रभावित करता है। चाहे आप बड़े स्टील के पुर्जों की रफिंग कर रहे हों या सटीक कंपोनेंट की फिनिशिंग, लगातार बेहतर परिणाम प्राप्त करने में गाइडवे की अहम भूमिका होती है।
सभी सीएनसी लेथ गाइडवे एक ही उद्देश्य के लिए नहीं बनाए जाते हैं। कुछ भारी कटिंग लोड को अधिकतम मजबूती के साथ संभालने के लिए डिज़ाइन किए जाते हैं, जबकि अन्य तेज़ गति और सटीकता पर ध्यान केंद्रित करते हैं। प्रत्येक प्रकार की खूबियों और सीमाओं को समझने से आपको अपनी उत्पादन आवश्यकताओं के अनुरूप मशीन चुनने में मदद मिलेगी।
बॉक्स गाइडवे, जिन्हें स्लाइडिंग गाइडवे भी कहा जाता हैइनमें गतिशील और स्थिर मशीन घटकों के बीच बड़ी स्लाइडिंग संपर्क सतहें होती हैं। यह डिज़ाइन उत्कृष्ट कठोरता और कंपन अवशोषकता प्रदान करता है, जिससे ये भारी-भरकम टर्निंग कार्यों के लिए पसंदीदा विकल्प बन जाते हैं।
लाभ:
सीमाएँ:
सर्वश्रेष्ठ अनुप्रयोग:

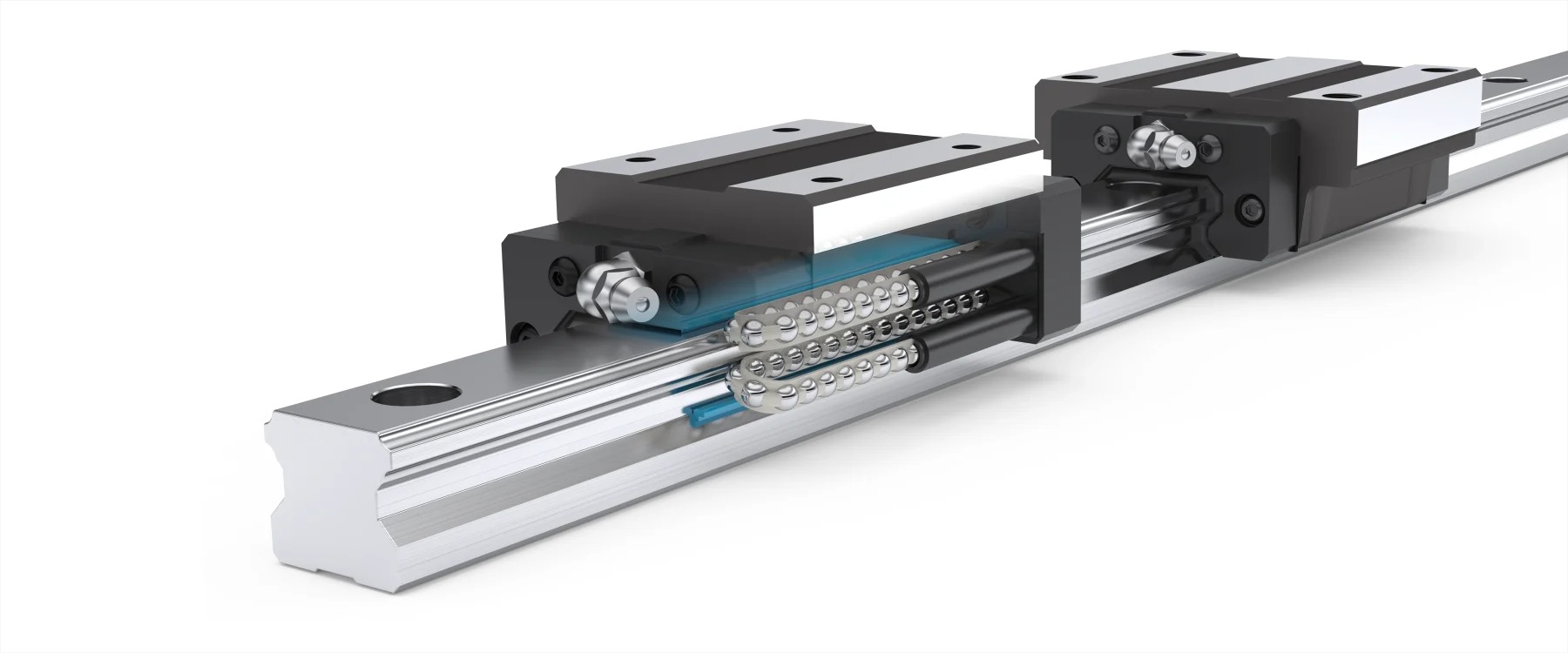

लीनियर बॉल गाइडवे में घर्षण को कम करने के लिए गाइड रेल और कैरिज के बीच स्टील की गेंदों का पुनर्संचारण किया जाता है। इससे मशीन को सुचारू रूप से चलने में मदद मिलती है। तेजी और सटीकता से आगे बढ़ेंइसलिए, ये उच्च गति और सटीक मशीनिंग के लिए आदर्श हैं।
लाभ:
सीमाएँ:
सर्वश्रेष्ठ अनुप्रयोग:

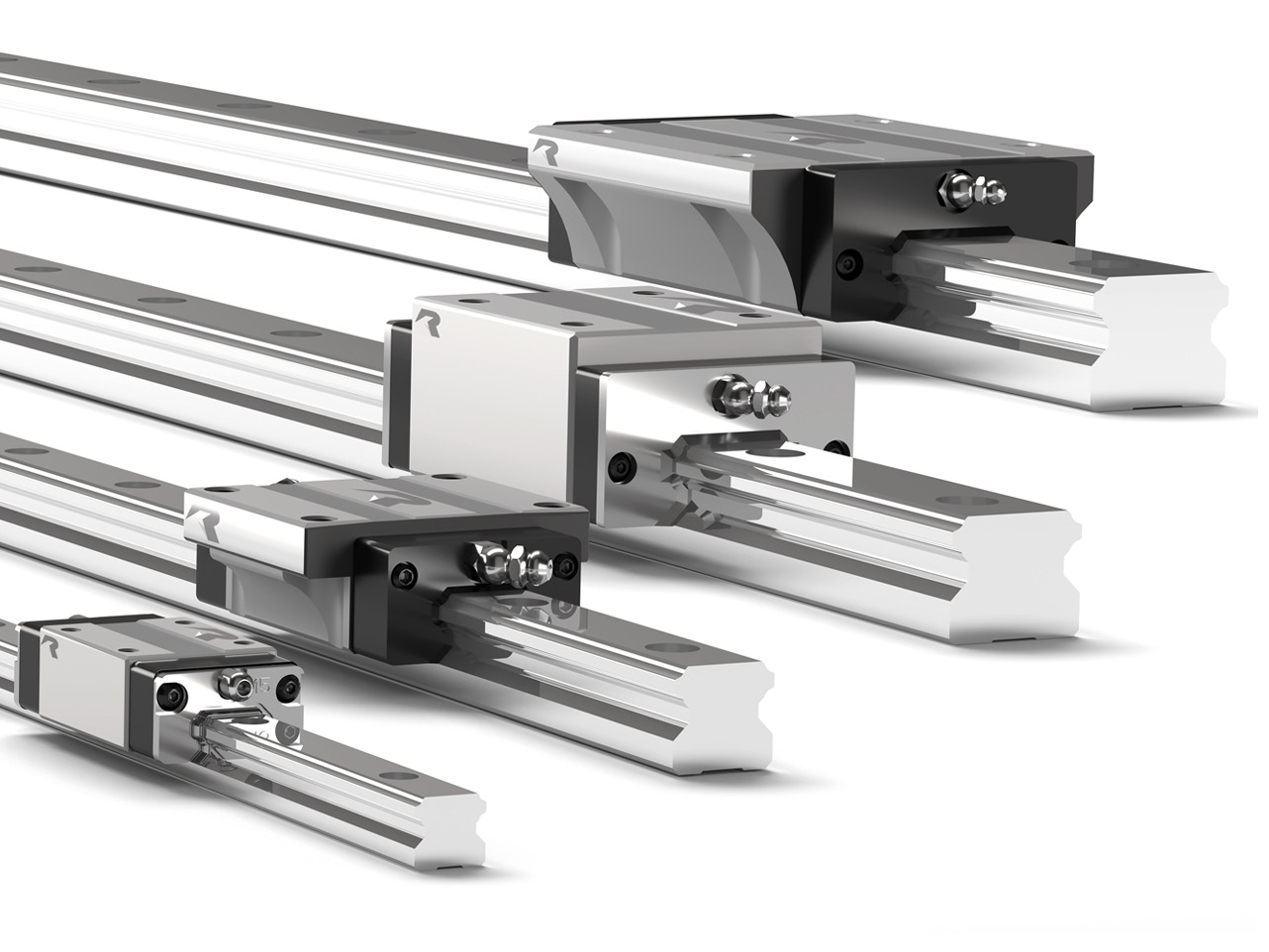

रोलर लीनियर गाइडवे में स्टील की गेंदों की जगह बेलनाकार रोलर लगे होते हैं, जिससे कैरिज और गाइड रेल के बीच संपर्क क्षेत्र बढ़ जाता है। ये लीनियर गाइडवे की गति के साथ-साथ अधिक कठोरता और भार वहन क्षमता प्रदान करते हैं, जिसके कारण आधुनिक सीएनसी लेथ मशीनों में इनकी लोकप्रियता लगातार बढ़ रही है।
लाभ:
सीमाएँ:
सर्वश्रेष्ठ अनुप्रयोग:
हाइड्रोस्टैटिक गाइडवे गतिशील और स्थिर सतहों को अलग करने के लिए दबावयुक्त तेल की एक पतली परत का उपयोग करते हैं, जिससे धातु का सीधा संपर्क समाप्त हो जाता है। यह डिज़ाइन अत्यंत सुगम गति, उत्कृष्ट सटीकता और न्यूनतम घिसाव सुनिश्चित करता है।
लाभ:
सीमाएँ:
सर्वश्रेष्ठ अनुप्रयोग:
बॉक्स गाइडवे और लीनियर गाइडवे दो सबसे आम गाइडवे सिस्टम हैं जिनका उपयोग किया जाता है। सीएनसी खरादइनमें से कोई भी सर्वमान्य रूप से बेहतर नहीं है—सही विकल्प आपकी मशीनिंग प्राथमिकताओं पर निर्भर करता है। यदि आपको भारी कटिंग के लिए अधिकतम कठोरता की आवश्यकता है, तो बॉक्स गाइडवे बेहतर विकल्प है। यदि गति और उत्पादकता आपकी प्राथमिकताएं हैं, तो लीनियर गाइडवे स्पष्ट लाभ प्रदान करता है।
विशेषता | बॉक्स गाइडवे | रेखीय गाइडवे |
कठोरता | उत्कृष्ट | अच्छा |
काटने का प्रदर्शन | भारी मशीनिंग कार्यों के लिए उत्कृष्ट | हल्की से मध्यम कटाई के लिए बेहतर |
मशीनिंग सटीकता | उच्च | उच्च |
तीव्र पारगमन गति | निचला | उच्च |
कंपन अवमंदन | उत्कृष्ट | अच्छा |
रखरखाव | नियमित रूप से चिकनाई की आवश्यकता होती है | कम रखरखाव |
सेवा जीवन | भारी भार के नीचे उत्कृष्ट प्रदर्शन | उच्च गति उत्पादन में उत्कृष्ट |
सर्वश्रेष्ठ अनुप्रयोग | बड़े, भारी वर्कपीस और रफ मशीनिंग | सटीक पुर्जे और उच्च मात्रा में उत्पादन |
अगर आपके काम में भारी कटिंग, बार-बार मशीनिंग या बड़े वर्कपीस शामिल हैं, तो बॉक्स गाइडवे बेहतर विकल्प है। इसकी उच्च कठोरता और उत्कृष्ट कंपन अवशोषकता स्टील, कच्चा लोहा और अन्य कठोर सामग्रियों की मशीनिंग करते समय स्थिर प्रदर्शन प्रदान करती है।
जब मशीनिंग की गति, सटीकता और उत्पादकता आपकी मुख्य प्राथमिकताएं हों, तो लीनियर गाइडवे आदर्श विकल्प है। यह उच्च मात्रा वाले उत्पादन में अच्छा प्रदर्शन करता है और आमतौर पर एल्यूमीनियम पुर्जों, ऑटोमोटिव घटकों और अन्य सटीक मशीनिंग अनुप्रयोगों में उपयोग किया जाता है जहां अक्ष की तीव्र गति से दक्षता में सुधार होता है।
सबसे उपयुक्त गाइडवे का चुनाव इस बात पर निर्भर करता है कि आप किस सामग्री की मशीनिंग कर रहे हैं, कटिंग लोड कितना है और आपके उत्पादन लक्ष्य क्या हैं। सही गाइडवे का चुनाव करने में आपकी मदद के लिए यहां एक संक्षिप्त गाइड दी गई है।
अनुशंसित गाइडवे: बॉक्स गाइडवे

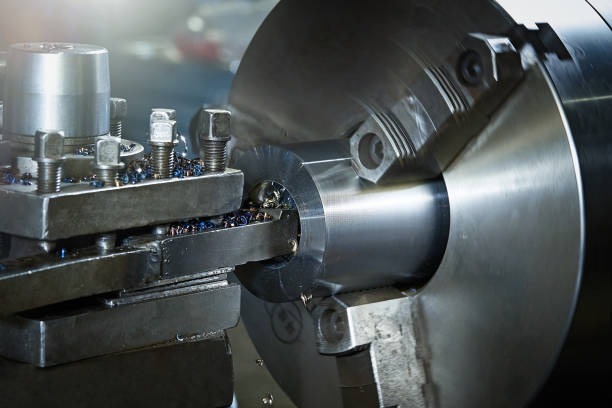

भारी स्टील की कटाई में उच्च कटिंग बल और कंपन उत्पन्न होते हैं। बॉक्स गाइडवे गहरी कटाई, निर्बाध मशीनिंग और लंबे टूल जीवन के लिए आवश्यक कठोरता और स्थिरता प्रदान करता है।
सामान्य रूप से उपयोग होने वाले भाग: बड़े शाफ्ट, फ्लैंज, वाल्व बॉडी, रेलवे के पुर्जे
अनुशंसित गाइडवे: लीनियर बॉल गाइडवे
एल्युमीनियम की मशीनिंग में भारी कटाई के बजाय गति और दक्षता पर ध्यान केंद्रित किया जाता है। एक लीनियर बॉल गाइडवे तेज अक्षीय गति और सुचारू संचालन प्रदान करता है, जिससे अच्छी सटीकता बनाए रखते हुए चक्र समय को कम करने में मदद मिलती है।
सामान्य पुर्जे: ऑटोमोटिव पुर्जे, एल्युमीनियम हाउसिंग, सटीक शाफ्ट
अनुशंसित गाइडवे: रोलर लीनियर गाइडवे
स्टेनलेस स्टील के लिए कठोरता और सटीकता दोनों आवश्यक हैं। रोलर गाइडवे, बॉल गाइडवे की तुलना में अधिक भार वहन क्षमता प्रदान करते हैं और साथ ही उच्च स्थिति निर्धारण सटीकता बनाए रखते हैं, जिससे वे सटीक अनुप्रयोगों के लिए आदर्श बन जाते हैं।
सामान्य उपयोग: चिकित्सा उपकरण, एयरोस्पेस फिटिंग, सटीक यांत्रिक पुर्जे
अनुशंसित गाइडवे: बॉक्स गाइडवे
बड़े और भारी वर्कपीस की मशीनिंग के लिए कंपन को रोकने और सटीकता बनाए रखने के लिए अधिकतम सपोर्ट की आवश्यकता होती है। बॉक्स गाइडवे इन चुनौतीपूर्ण परिस्थितियों के लिए बेहतर उपयुक्त होते हैं।
सामान्य पुर्जे: बड़ी पाइपें, बेयरिंग हाउसिंग, तेल और गैस के पुर्जे
अनुशंसित गाइडवे: लीनियर बॉल गाइडवे या रोलर लीनियर गाइडवे
निरंतर उत्पादन के लिए, तीव्र गति और उच्च पुनरावृत्ति क्षमता आवश्यक हैं। लीनियर गाइडवे मशीनिंग दक्षता में सुधार करते हैं, जबकि रोलर गाइडवे अधिक चुनौतीपूर्ण उत्पादन वातावरण में अतिरिक्त मजबूती प्रदान करते हैं।
सामान्य पुर्जे: ऑटोमोटिव घटक, हाइड्रोलिक फिटिंग, इलेक्ट्रॉनिक हार्डवेयर
सही गाइडवे का चुनाव करना सबसे उन्नत विकल्प चुनने के बारे में नहीं है—बल्कि यह आपकी मशीनिंग आवश्यकताओं के अनुरूप मशीन का चयन करने के बारे में है। सीएनसी लेथ खरीदने से पहले, इन चार कारकों पर विचार करें।
अपने वर्कपीस की सामग्री पर विचार करें
जिस सामग्री की आप मशीनिंग कर रहे हैं, उसका गाइडवे के चयन पर गहरा प्रभाव पड़ता है। स्टील और कच्चा लोहा जैसी कठोर सामग्री अधिक कटिंग बल उत्पन्न करती हैं और बॉक्स गाइडवे की मज़बूती से लाभान्वित होती हैं। एल्युमीनियम और अन्य हल्की सामग्रियों के लिए, रैखिक गाइडवे सटीकता से समझौता किए बिना उच्च उत्पादकता प्रदान कर सकते हैं।
कटिंग लोड और मशीनिंग शैली का मूल्यांकन करें
सोचिए कि आप मशीन का उपयोग कैसे करेंगे। यदि आपके काम में मुख्य रूप से भारी रफिंग या बार-बार कटिंग शामिल है, तो बॉक्स गाइडवे बेहतर स्थिरता प्रदान करते हैं। फिनिशिंग कार्यों, हल्की कटिंग या हाई-स्पीड मशीनिंग के लिए, लीनियर या रोलर गाइडवे सुगम गति और तेज़ साइकिल समय प्रदान करते हैं।
गाइडवे को अपनी उत्पादन मात्रा के अनुसार समायोजित करें
कम मात्रा में भारी-भरकम मशीनिंग और अधिक मात्रा में उत्पादन की आवश्यकताएं अलग-अलग होती हैं। बॉक्स गाइडवे उन चुनौतीपूर्ण कार्यों के लिए आदर्श हैं जिनमें अधिकतम कठोरता की आवश्यकता होती है, जबकि लीनियर गाइडवे निरंतर उत्पादन के लिए बेहतर होते हैं जहां गति और दक्षता प्राथमिकता होती है। रोलर गाइडवे इन दोनों का संतुलित मिश्रण प्रदान करते हैं।
मशीन की कठोरता को एक संपूर्ण प्रणाली के रूप में समझें।
गाइडवे मशीन के समग्र प्रदर्शन का केवल एक हिस्सा है। मशीन बेड, स्पिंडल, बॉल स्क्रू, सर्वो सिस्टम और समग्र संरचनात्मक डिज़ाइन सभी मिलकर मशीनिंग की सटीकता और स्थिरता निर्धारित करते हैं। एक अच्छी तरह से डिज़ाइन की गई सीएनसी खराद मशीन सही गाइडवे और मजबूत मशीन संरचना का संयोजन करके दीर्घकालिक और सुसंगत प्रदर्शन प्रदान करती है।
1. हेवी-ड्यूटी सीएनसी लेथ के लिए कौन सा गाइडवे बेहतर है?
बॉक्स गाइडवे आमतौर पर हेवी-ड्यूटी सीएनसी लेथ के लिए सबसे अच्छा विकल्प होते हैं। इनका बड़ा संपर्क क्षेत्र उत्कृष्ट कठोरता और कंपन को कम करने की क्षमता प्रदान करता है, जिससे ये रफ मशीनिंग, डीप कट और बड़े स्टील या कास्ट आयरन वर्कपीस के लिए आदर्श बन जाते हैं।
2. क्या रैखिक गाइडवे स्टील की मशीनिंग के लिए उपयुक्त हैं?
जी हां। लीनियर गाइडवे स्टील की प्रभावी ढंग से मशीनिंग कर सकते हैं, खासकर हल्की से मध्यम कटिंग और हाई-स्पीड प्रोडक्शन के लिए। हालांकि, यदि आपके काम में भारी रफिंग या बार-बार बाधित कटिंग शामिल है, तो बॉक्स गाइडवे आमतौर पर बेहतर विकल्प होता है।
3. बॉल गाइडवे और रोलर गाइडवे में क्या अंतर है?
दोनों ही लीनियर गाइडवे सिस्टम हैं, लेकिन इनमें अलग-अलग रोलिंग एलिमेंट का इस्तेमाल होता है। बॉल गाइडवे में घर्षण कम होता है और गति अधिक होती है, जबकि रोलर गाइडवे अधिक मजबूती, अधिक भार वहन क्षमता और भारी कटाई की स्थितियों में बेहतर स्थिरता प्रदान करते हैं।
4. क्या बॉक्स गाइडवे को अधिक रखरखाव की आवश्यकता होती है?
जी हाँ। बॉक्स गाइडवे में घर्षण और टूट-फूट को कम करने के लिए नियमित रूप से चिकनाई लगाना आवश्यक है। उचित रखरखाव से ये उत्कृष्ट टिकाऊपन प्रदान करते हैं और कई वर्षों तक उच्च मशीनिंग सटीकता बनाए रख सकते हैं।
5. कौन सा गाइडवे सबसे अच्छी मशीनिंग सटीकता प्रदान करता है?
सही ढंग से डिज़ाइन और रखरखाव किए जाने पर सभी प्रकार के गाइडवे उच्च सटीकता प्राप्त कर सकते हैं। उच्च गति वाली सटीक मशीनिंग के लिए, लीनियर और रोलर गाइडवे आमतौर पर बेहतर पोजीशनिंग प्रदर्शन प्रदान करते हैं। भारी कटिंग के लिए जहां स्थिरता महत्वपूर्ण है, बॉक्स गाइडवे अक्सर अधिक सुसंगत मशीनिंग परिणाम देते हैं।
6. क्या एक ही सीएनसी खराद मशीन रफिंग और फिनिशिंग दोनों तरह के कार्यों को संभाल सकती है?
जी हां। कई आधुनिक सीएनसी खराद मशीनें दोनों तरह के कार्य करने के लिए डिज़ाइन की गई हैं। रोलर लीनियर गाइडवे से लैस मशीनें कठोरता, गति और सटीकता का अच्छा संतुलन प्रदान करती हैं, जबकि बॉक्स गाइडवे मशीनें उचित कॉन्फ़िगरेशन के साथ भारी रफिंग के बाद भी उत्कृष्ट फिनिशिंग गुणवत्ता प्रदान कर सकती हैं।
सही गाइडवे मशीनिंग के प्रदर्शन, सटीकता और उत्पादकता में बड़ा अंतर ला सकता है। बॉक्स गाइडवे भारी-भरकम कटिंग के लिए आदर्श होते हैं, जबकि लीनियर गाइडवे उच्च गति और उच्च परिशुद्धता वाले उत्पादन में उत्कृष्ट होते हैं। रोलर गाइडवे इन दोनों का संतुलित उपयोग करते हैं।
यदि आप सीएनसी लेथ का चयन कर रहे हैं, तो केवल विशिष्टताओं के आधार पर नहीं, बल्कि अपनी मशीनिंग आवश्यकताओं के आधार पर गाइडवे का चुनाव करें। सही मशीन ढूंढने में मदद चाहिए? यांगसेन से संपर्क करें विशेषज्ञ सलाह और आपके अनुप्रयोग के अनुरूप तैयार किए गए सीएनसी खराद समाधान के लिए।
