भारी भार, लंबी मशीनिंग यात्रा और जटिल सेटअप सटीकता, दक्षता और उत्पादन लागत को प्रभावित कर सकते हैं। गलत चयन गैन्ट्री मशीनिंग केंद्र इससे अपर्याप्त यात्रा, खराब कटाई स्थिरता या अनावश्यक निवेश हो सकता है।
लेकिन आपको कैसे पता चलेगा कि आपके वर्कपीस के लिए कौन सी मशीन सही है? क्या आपको टेबल की क्षमता, मशीन की मजबूती, स्पिंडल के प्रदर्शन या गैन्ट्री की संरचना पर ध्यान देना चाहिए?
यह गाइड आपको गैन्ट्री मशीनिंग सेंटर का चयन करते समय विचार करने योग्य प्रमुख कारकों के बारे में बताती है, जिससे आपको मशीन की विशिष्टताओं को अपनी वास्तविक मशीनिंग आवश्यकताओं से मिलाने और महंगी खरीद संबंधी गलतियों से बचने में मदद मिलती है।
गैन्ट्री मशीनिंग सेंटर चुनने से पहले, आपको यह समझना होगा कि आपके वर्कपीस की क्या आवश्यकताएं हैं। पार्ट के आयाम, वजन, सामग्री और मशीनिंग प्रक्रियाएं सीधे तौर पर मशीन के आकार, संरचना और प्रदर्शन को प्रभावित करती हैं।
जिस वर्कपीस पर आप मशीनिंग करने की योजना बना रहे हैं, उसे सबसे बड़े और सबसे भारी वर्कपीस से शुरू करें। केवल X, Y और Z अक्षों की गति के आधार पर मशीन का चयन न करें।
निम्नलिखित कारकों पर विचार करें:
उदाहरण के लिए, 3,000 मिमी लंबे वर्कपीस के लिए यह आवश्यक नहीं है कि 3,000 मिमी एक्स-अक्ष यात्रा वाली मशीन ही पर्याप्त हो। आपको टूलपाथ और मशीनिंग क्लीयरेंस का भी ध्यान रखना होगा।
विभिन्न सामग्रियों और कटाई प्रक्रियाओं के लिए आपकी मशीन पर अलग-अलग तरह की मांगें होती हैं।
वर्कपीस सामग्री | मशीनिंग आवश्यकताएँ | किसे प्राथमिकता दें |
कच्चा लोहा | भारी मिलिंग, बोरिंग, ड्रिलिंग | मशीन की कठोरता, स्पिंडल टॉर्क, कंपन नियंत्रण |
कार्बन स्टील | रफिंग, स्लॉटिंग, डीप ड्रिलिंग | काटने की स्थिरता, स्पिंडल की शक्ति, संरचनात्मक मजबूती |
एल्युमिनियम मिश्र धातु | उच्च गति मिलिंग, फिनिशिंग | स्पिंडल की गति, फ़ीड दर, चिप निष्कासन |
मोल्ड स्टील | जटिल सतहें, सटीक परिष्करण | तापीय स्थिरता, सटीकता, स्पिंडल प्रदर्शन |
यदि आपके उत्पादन में भारी रफिंग और सटीक फिनिशिंग दोनों शामिल हैं, तो ऐसी मशीन चुनें जो भारी भार के तहत कटिंग स्थिरता बनाए रख सके और साथ ही आपकी आवश्यक सटीकता को भी पूरा कर सके।
आपके वर्कपीस के लिए उपयुक्त मशीन का होना यह जरूरी नहीं कि आपके उत्पादन लक्ष्यों को पूरा करने में सक्षम हो। आपको मशीनिंग की सटीकता और उत्पादन मात्रा पर भी विचार करना होगा।
खुद से पूछें:
उच्च परिशुद्धता वाले पुर्जों के लिए, मशीन की ज्यामिति, तापीय स्थिरता और दोहराव पर ध्यान दें।
निरंतर उत्पादन के लिए, टूल बदलने की क्षमता, चिप हटाने की क्षमता और मशीन की विश्वसनीयता पर भी विचार करें।
गैन्ट्री मशीनिंग सेंटर की संरचना इस बात को प्रभावित करती है कि यह भारी भार को कैसे संभालता है, कटिंग की स्थिरता कैसे बनाए रखता है और कार्यशाला में कितनी जगह का उपयोग करता है। सबसे अच्छा विकल्प इस बात पर निर्भर करता है कि मशीनिंग के दौरान आपका वर्कपीस सुरक्षित रूप से हिल सकता है या नहीं और आपको कितनी जगह की आवश्यकता है।
आपकी मशीनिंग आवश्यकताएँ | अनुशंसित संरचना |
टेबल लोड सीमा के भीतर बड़े सांचे और ढलाई | चल-टेबल गैन्ट्री |
अतिरिक्त लंबे या अत्यधिक भारी वर्कपीस | गतिशील-स्तंभ गैन्ट्री |
समान वर्कपीस ऊँचाई और भारी कटिंग | स्थिर-बीम डिजाइन |
अलग-अलग ऊँचाई वाले वर्कपीस | समायोज्य-क्रॉसरेल डिज़ाइन |

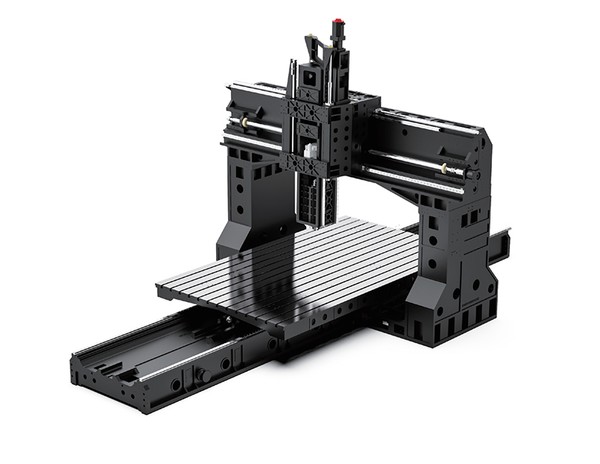

मूविंग-टेबल डिज़ाइन में, गैन्ट्री फ्रेम स्थिर रहता है जबकि वर्कटेबल वर्कपीस को एक्स-अक्ष के अनुदिश ले जाता है।
यह संरचना बड़े सांचों, मशीन के पुर्जों और ढलाई के लिए उपयुक्त है जो टेबल की भार वहन क्षमता के भीतर आते हैं। स्थिर गैन्ट्री भारी मिलिंग और सटीक मशीनिंग के लिए एक स्थिर संरचना प्रदान करती है।
हालांकि, जैसे-जैसे वर्कपीस का वजन बढ़ता है, चलने वाला भार भी बढ़ता जाता है। आपको टेबल की भार वहन क्षमता, अक्षों का प्रदर्शन और टेबल को स्थानांतरित करने के लिए आवश्यक अतिरिक्त स्थान पर विचार करना होगा।

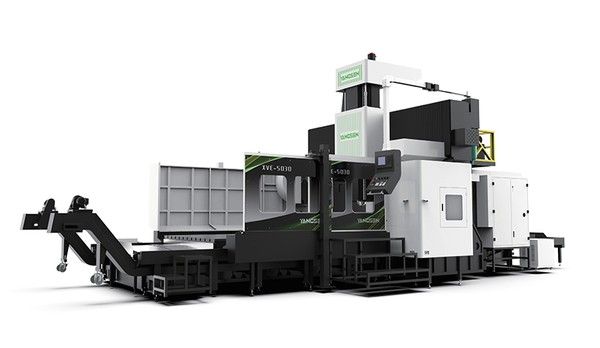

एक मूविंग-कॉलम गैन्ट्री मशीनिंग सेंटर में वर्कटेबल स्थिर रहता है जबकि गैन्ट्री संरचना मशीन बेड के साथ-साथ चलती है।
यह डिजाइन विशेष रूप से अतिरिक्त लंबे या भारी वर्कपीस के लिए उपयोगी है, जैसे कि मशीन बेड, बड़े संरचनात्मक फ्रेम और औद्योगिक उपकरण के घटक।
क्योंकि वर्कपीस स्थिर रहता है, इसलिए मशीनिंग के दौरान कई टन सामग्री को स्थानांतरित करने से बचा जा सकता है। हालांकि, आपको गैन्ट्री की कठोरता, उपलब्ध गतिशीलता और स्थापना स्थान की जांच अवश्य करनी चाहिए।
क्रॉसरेल का डिज़ाइन यह निर्धारित करता है कि आपके पास कितनी ऊर्ध्वाधर क्लीयरेंस और मशीनिंग लचीलापन है।
सही गैन्ट्री संरचना का चयन करने के बाद, अगला चरण यह जांचना है कि मशीन की विशिष्टताएँ आपकी वास्तविक मशीनिंग आवश्यकताओं से मेल खाती हैं या नहीं। बड़ी मशीन का मतलब हमेशा बेहतर प्रदर्शन नहीं होता। वर्कपीस की क्षमता, कटिंग स्थिरता और मशीनिंग सटीकता को प्रभावित करने वाले मापदंडों पर ध्यान केंद्रित करें।
अक्षीय गति यह निर्धारित करती है कि काटने का उपकरण आपके वर्कपीस के सापेक्ष कितनी दूर तक जा सकता है। हालांकि, मशीन की गति, उपयोग योग्य मशीनिंग स्थान के समान नहीं होती है।

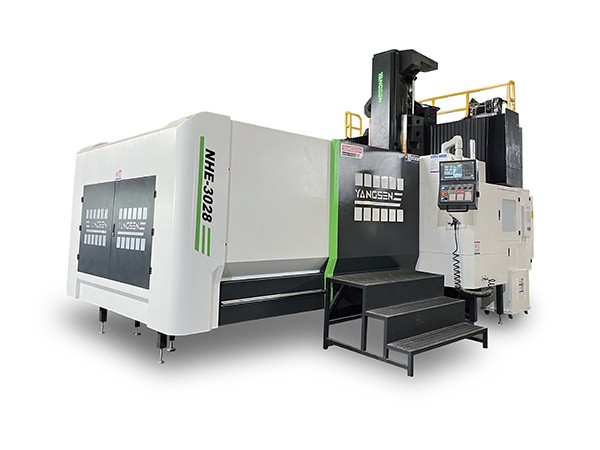

आपकी वर्कटेबल को मशीन की निर्धारित क्षमता से अधिक भार डाले बिना वर्कपीस और उसके फिक्स्चर दोनों को सहारा देना चाहिए।
टेबल के आयाम, अधिकतम भार, टी-स्लॉट व्यवस्था और अनुमेय भार वितरण की जाँच करें। असमान गुरुत्वाकर्षण केंद्र वाले भारी वर्कपीस को अतिरिक्त सहारे या विशेष फिक्सचर की आवश्यकता हो सकती है।
खरीदारी करते समय होने वाली एक आम गलती यह है कि लोग कॉलम के बीच और स्पिंडल के नीचे मौजूद भौतिक स्थान को नजरअंदाज करते हुए एक्सिस मूवमेंट की जांच कर लेते हैं।
पर ध्यान दें:
किसी मशीन में पर्याप्त अक्षीय गति हो सकती है, लेकिन फिर भी वह आपके वर्कपीस को सुरक्षित रूप से समायोजित करने में सक्षम न हो।
स्पिंडल का चयन आपके वर्कपीस की सामग्री और कटिंग प्रक्रियाओं पर निर्भर होना चाहिए।
स्टील या कच्चा लोहा की भारी रफिंग के लिए, आवश्यक कटिंग गति पर पर्याप्त टॉर्क और स्थिर पावर सप्लाई को प्राथमिकता दें। एल्युमीनियम की मशीनिंग या फिनिशिंग के लिए, उच्च स्पिंडल गति अधिक महत्वपूर्ण हो सकती है।
मशीनों की तुलना केवल अधिकतम स्पिंडल गति या मोटर शक्ति के आधार पर न करें। वास्तविक कटिंग प्रदर्शन को समझने के लिए उनके टॉर्क और पावर कर्व की जाँच करें।

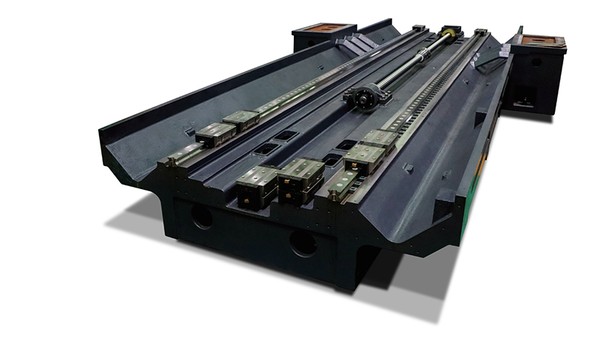

बड़े वर्कपीस के लिए अक्सर लंबे कटिंग पथ और उच्च सामग्री निष्कासन दर की आवश्यकता होती है। मशीन की कठोरता कंपन, कटिंग स्थिरता और सतह की गुणवत्ता को सीधे प्रभावित करती है।
बड़े मशीनिंग आयामों के कारण सटीकता नियंत्रण अधिक चुनौतीपूर्ण हो जाता है, खासकर लंबी यात्रा दूरी पर।
पोजिशनिंग की सटीकता और दोहराव दोनों की जांच करें, लेकिन याद रखें कि ये मान सीधे तौर पर तैयार हिस्से की सटीकता को नहीं दर्शाते हैं।
बड़े पुर्जों की सटीक मशीनिंग के लिए, थर्मल क्षतिपूर्ति, मशीन की ज्यामिति, फिक्स्चर की स्थिरता और माप विधियों पर भी विचार करें।
सही मशीन कॉन्फ़िगरेशन आपके द्वारा किए जाने वाले कार्यों पर निर्भर करता है। अतिरिक्त सुविधाएँ मशीनिंग दक्षता में सुधार कर सकती हैं, लेकिन अनावश्यक विकल्प आपके निवेश की लागत को बढ़ा देते हैं।
वैकल्पिक उपकरण चुनने से पहले अपने वर्कपीस के लिए आवश्यक सभी मशीनिंग प्रक्रियाओं की सूची बनाएं। बार-बार क्लैम्पिंग को कम करने, सटीकता बढ़ाने और मशीनिंग समय को कम करने वाले कॉन्फ़िगरेशन को प्राथमिकता दें, बजाय इसके कि आप उन सुविधाओं के लिए भुगतान करें जिनका आप शायद ही कभी उपयोग करते हों।

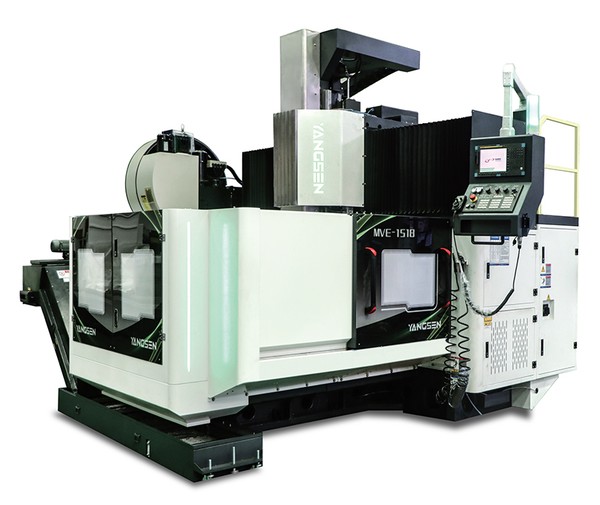

यांगसेन श्रृंखला | प्रमुख विशेषताऐं | अनुशंसित अनुप्रयोग |
एम श्रृंखला | कॉम्पैक्ट गैन्ट्री डिज़ाइन, 1,500–3,000 मिमी X-अक्ष यात्रा, उच्च कठोरता | मध्यम से बड़े आकार के सांचे, ढलाई और सामान्य भारी मिलिंग |
एन सीरीज | सूचीबद्ध मॉडलों में बड़ा गैन्ट्री ढांचा, X-अक्ष पर 7,000 मिमी तक की यात्रा की सुविधा। | बड़े संरचनात्मक घटक, भारी मिलिंग और बोरिंग |
एक्स-सीरीज़ (XVE/XHE) | लीनियर-गाइड या स्क्वायर-रैम कॉन्फ़िगरेशन वाला हेवी-ड्यूटी गैन्ट्री; X-अक्ष पर 10,000 मिमी तक की यात्रा | बड़े स्टील और कच्चा लोहा घटकों की भारी-भरकम मशीनिंग |
एक्स-सीरीज़ (XVP/XHP) | 13,000 से 25,000 मिमी तक की एक्स-अक्ष यात्रा क्षमता वाली गतिशील दोहरे स्तंभ वाली संरचना | अत्यधिक लंबे, भारी वर्कपीस और विशाल औद्योगिक संरचनाएं |
के-सीरीज़ (के-बॉक्स-इन-बॉक्स) | पांच-अक्षीय शीर्ष विन्यासों के साथ सममित बॉक्स-इन-बॉक्स बीम डिजाइन | बड़े एल्यूमीनियम घटक और जटिल बहु-अक्षीय मशीनिंग |
अपनी मशीन को अपने एप्लिकेशन के अनुसार चुनें
गैन्ट्री मशीनिंग सेंटर खरीदने से पहले, आपको इसकी तकनीकी विशिष्टताओं से कहीं अधिक जानकारी सत्यापित करनी चाहिए। सुनिश्चित करें कि मशीन आपकी कार्यशाला, मशीनिंग आवश्यकताओं और दीर्घकालिक उत्पादन जरूरतों के अनुरूप हो।
प्रश्न: मेरे वर्कपीस की तुलना में गैन्ट्री मशीनिंग सेंटर कितना बड़ा होना चाहिए?
ए: मशीन में आपके वर्कपीस, फिक्स्चर और पूरी मशीनिंग प्रक्रिया के लिए पर्याप्त जगह होनी चाहिए। हर एप्लीकेशन के लिए कोई निश्चित आकार सीमा नहीं होती। आपको एक्सिस मूवमेंट, कॉलम के बीच की दूरी, स्पिंडल क्लीयरेंस और टूल की पहुंच की जांच करनी चाहिए।
प्रश्न: क्या भारी वर्कपीस के लिए मूविंग-कॉलम गैन्ट्री मशीनिंग सेंटर बेहतर है?
उत्तर: गतिशील स्तंभ वाला गैन्ट्री मशीनिंग सेंटर आमतौर पर अत्यधिक भारी या अतिरिक्त लंबे वर्कपीस के लिए अधिक उपयुक्त होता है। इसकी स्थिर वर्कटेबल के कारण मशीनिंग के दौरान वर्कपीस को हिलाने की आवश्यकता नहीं होती है। हालांकि, यदि आपका वर्कपीस इसकी भार वहन क्षमता और यात्रा सीमा के भीतर है, तो गतिशील टेबल वाला डिज़ाइन अधिक लागत प्रभावी हो सकता है।
प्रश्न: क्या एक ही गैन्ट्री मशीनिंग सेंटर रफिंग और फिनिशिंग दोनों कार्य कर सकता है?
ए: जी हाँ, सही ढंग से कॉन्फ़िगर किया गया गैन्ट्री मशीनिंग सेंटर भारी रफिंग और सटीक फिनिशिंग दोनों कार्य कर सकता है। भारी कटिंग के लिए पर्याप्त स्पिंडल टॉर्क और मशीन की मज़बूती आवश्यक है, जबकि फिनिशिंग के लिए सटीक स्थिति निर्धारण, तापीय स्थिरता और कंपन नियंत्रण ज़रूरी हैं।
प्रश्न: मुझे 3-एक्सिस या 5-एक्सिस गैन्ट्री मशीनिंग सेंटर में से कौन सा चुनना चाहिए?
उत्तर: सामान्य मिलिंग और ड्रिलिंग के लिए 3-एक्सिस मशीन चुनें, या जटिल सतहों और बहु-कोण मशीनिंग के लिए 5-एक्सिस मशीन चुनें। सपाट सतहों और बुनियादी कार्यों के लिए आमतौर पर 3-एक्सिस मशीन पर्याप्त होती है। 5-एक्सिस कॉन्फ़िगरेशन आपको अधिक मशीनिंग कोणों तक पहुंच प्रदान करता है, जिससे जटिल वर्कपीस के लिए बार-बार सेटअप करने की आवश्यकता कम हो जाती है।
प्रश्न: खरीदने से पहले मैं गैन्ट्री मशीनिंग सेंटर की सटीकता को कैसे सत्यापित कर सकता हूँ?
उत्तर: सबसे विश्वसनीय तरीका यह है कि सटीकता निरीक्षण रिपोर्टों की समीक्षा की जाए और प्रतिनिधि वर्कपीस का उपयोग करके मशीनिंग परीक्षण का अनुरोध किया जाए। वास्तविक कटिंग स्थितियों के तहत पोजिशनिंग सटीकता, दोहराव और मशीनिंग परिणामों की जांच करें। बड़े परिशुद्ध पुर्जों के लिए, थर्मल स्थिरता और लंबी दूरी तक सटीकता पर भी विचार करें।
प्रश्न: गैन्ट्री मशीनिंग सेंटर के लिए कोटेशन मांगते समय मुझे कौन सी जानकारी देनी चाहिए?
ए: आपको अपने वर्कपीस के चित्र, आयाम, वजन, सामग्री, सहनशीलता और मशीनिंग संबंधी आवश्यकताओं की जानकारी देनी चाहिए। साथ ही, अपनी उत्पादन मात्रा, पसंदीदा सीएनसी सिस्टम और किसी भी विशेष टूलिंग संबंधी आवश्यकताओं को भी शामिल करें। पूरी जानकारी आपूर्तिकर्ता को उपयुक्त मशीन चुनने, आवश्यक कॉन्फ़िगरेशन की सिफारिश करने और सटीक कोटेशन तैयार करने में मदद करती है।
सही गैन्ट्री मशीनिंग सेंटर का चुनाव आपके वर्कपीस की आवश्यकताओं को समझने से शुरू होता है। आकार, वजन, सामग्री और मशीनिंग प्रक्रियाएं मशीन की संरचना, यात्रा सीमा, स्पिंडल प्रदर्शन और आवश्यक कॉन्फ़िगरेशन निर्धारित करती हैं। सही चुनाव में मशीनिंग क्षमता, सटीकता, दक्षता और दीर्घकालिक परिचालन लागत के बीच संतुलन होना चाहिए।
CNC YANGSEN विभिन्न आकार के वर्कपीस और मशीनिंग आवश्यकताओं के लिए गैन्ट्री मशीनिंग समाधानों की एक विस्तृत श्रृंखला प्रदान करता है। अपने वर्कपीस के चित्र और तकनीकी आवश्यकताओं के साथ हमारी टीम से संपर्क करें ताकि हम आपके लिए सबसे उपयुक्त मशीन कॉन्फ़िगरेशन का चयन कर सकें।
अपनी उत्पादन आवश्यकताओं के लिए सही सीएनसी मशीनिंग समाधान खोजने के लिए सीएनसी यांगसेन से संपर्क करें।
