मॉडर्न में वर्टिकल मशीनिंग सेंटर उच्च गुणवत्ता वाली मशीनिंग को बनाए रखने के लिए संचालन, सटीक माप और कुशल सेटअप आवश्यक हैं। इन कार्यों को स्वचालित करने में सहायक दो सामान्य प्रौद्योगिकियाँ टूल सेटर और सीएनसी प्रोब हैं। यद्यपि दोनों मापन उपकरण हैं, मशीनिंग प्रक्रिया के दौरान वे अलग-अलग उद्देश्यों की पूर्ति करते हैं।
टूल सेटर का मुख्य उपयोग कटिंग टूल्स को मापने के लिए किया जाता है, जिससे सटीक टूल ऑफसेट निर्धारित करने और टूल घिसाव या टूट-फूट जैसी समस्याओं की पहचान करने में मदद मिलती है। दूसरी ओर, सीएनसी प्रोब का मुख्य उपयोग वर्कपीस की स्थिति और माप लेने, वर्क ऑफसेट सेट करने और प्रक्रिया के दौरान निरीक्षण में सहायता करने के लिए किया जाता है। मैन्युअल माप और ऑपरेटर के हस्तक्षेप को कम करके, ये सिस्टम वीएमसी संचालन को अधिक दोहराने योग्य और कुशल बना सकते हैं।
टूल सेटर एक मापन उपकरण है जिसे सीएनसी मशीन पर स्थापित किया जाता है या उसमें एकीकृत किया जाता है ताकि मशीनिंग से पहले या उसके दौरान कटिंग टूल्स को स्वचालित रूप से मापा जा सके। पूरी तरह से मैन्युअल मापों पर निर्भर रहने के बजाय, मशीन इन मापों का उपयोग कर सकती है। टूल सेटर महत्वपूर्ण टूल डेटा निर्धारित करने और संबंधित टूल ऑफसेट को अपडेट करने के लिए।
यह तब विशेष रूप से उपयोगी होता है जब वीएमसी कई कटिंग टूल्स का उपयोग करता है या बार-बार टूल बदलने की आवश्यकता होती है। सटीक टूल माप नियंत्रण प्रणाली को टूल की लंबाई और ज्यामिति में अंतर की भरपाई करने में मदद करते हैं, जिससे मशीनिंग के परिणाम एक समान रहते हैं।
मापन विधि और इच्छित अनुप्रयोग के आधार पर टूल सेटर्स आमतौर पर विभिन्न विन्यासों में उपलब्ध होते हैं।

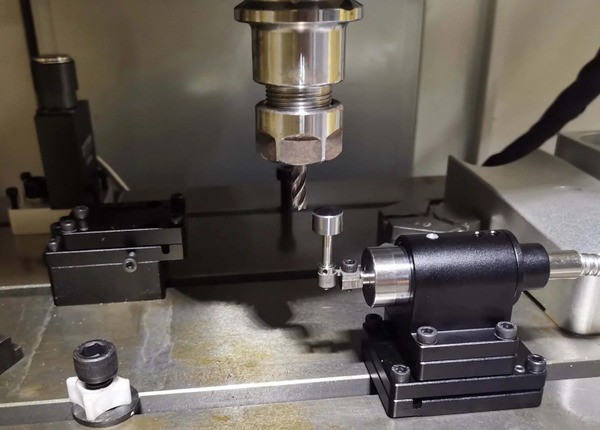

ये उपकरण काटने वाले औजार और मापने वाली सतह के बीच भौतिक संपर्क का उपयोग करके औजार के आयाम निर्धारित करते हैं। इनका उपयोग आमतौर पर औजार की लंबाई मापने के लिए किया जाता है और ये कई सामान्य वीएमसी अनुप्रयोगों के लिए उपयुक्त हैं।
ये प्रणालियाँ बिना भौतिक संपर्क के उपकरण का पता लगाने के लिए ऑप्टिकल बीम का उपयोग करती हैं। ये प्रणालियाँ त्वरित माप प्रदान कर सकती हैं और उच्च गति या अत्यधिक स्वचालित मशीनिंग वातावरण के लिए उपयोगी हो सकती हैं।
एक सामान्य टूल सेटर में एक सेंसिंग या मेजरिंग यूनिट, माउंटिंग हार्डवेयर और एक इंटरफ़ेस होता है जो माप परिणामों को सीएनसी कंट्रोल को भेजता है। सिस्टम के आधार पर, मापों को प्रोसेस करने और आवश्यक टूल ऑफसेट लागू करने के लिए सॉफ़्टवेयर या मशीन मैक्रो का भी उपयोग किया जा सकता है।
माप चक्र के दौरान, मशीन चयनित टूल को प्रोग्राम किए गए क्रम के अनुसार सेटर तक ले जाती है। सेटर टूल की स्थिति का पता लगाता है और माप डेटा को सीएनसी नियंत्रण को भेजता है। इसके बाद मशीन उपयुक्त टूल ऑफसेट निर्धारित या अपडेट कर सकती है।
टूल सेटर तब उपयोगी हो सकता है जब वीएमसी में बार-बार टूल बदलने पड़ते हों, कई कटिंग टूल का उपयोग होता हो, या टूल के माप में निरंतरता की आवश्यकता हो। सेटअप के इस भाग को स्वचालित करने से मैन्युअल माप का काम कम हो जाता है और ऑपरेटरों को मशीन को अधिक कुशलता से तैयार करने में मदद मिल सकती है।
टूल सेटर्स टूल की स्थिति की निगरानी में भी सहायता कर सकते हैं। पूर्वनिर्धारित चरणों में टूल्स की जाँच करके, सिस्टम घिसावट या आकस्मिक क्षति से जुड़े परिवर्तनों की पहचान कर सकता है, इससे पहले कि वे महत्वपूर्ण मशीनिंग समस्याओं का कारण बनें।
लाभ | नुकसान |
मैनुअल टूल माप को कम करता है | प्रारंभिक निवेश की आवश्यकता है |
सेटअप समय कम करने में मदद करता है | स्थापना और एकीकरण की आवश्यकता हो सकती है |
माप की सटीकता में सुधार करता है | आवधिक अंशांकन की आवश्यकता होती है |
औजारों की टूट-फूट या घिसावट का पता लगाने में मदद कर सकता है | सरल, कम मात्रा वाले कार्यों के लिए सीमित मूल्य प्रदान कर सकता है। |
इसलिए, टूल सेटर तब सबसे उपयोगी होता है जब स्वचालित उपकरण माप से प्राप्त समय और स्थिरता अतिरिक्त उपकरण और एकीकरण आवश्यकताओं को उचित ठहराती है।

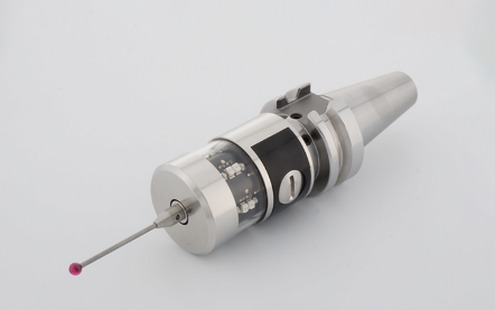

सीएनसी प्रोब एक सटीक माप उपकरण है जिसका उपयोग वीएमसी पर किसी वर्कपीस की स्थिति का स्वचालित रूप से पता लगाने, मापने और निरीक्षण करने के लिए किया जाता है। मैन्युअल रूप से किनारों का पता लगाने या मापने पर पूरी तरह निर्भर रहने के बजाय, प्रोब मशीन को सीधे पार्ट से जानकारी एकत्र करने और मशीनिंग प्रक्रिया में इसका उपयोग करने की अनुमति देता है।
प्रोब का उपयोग आमतौर पर निम्नलिखित कार्यों के लिए किया जाता है:
यह उन्हें उन अनुप्रयोगों के लिए विशेष रूप से उपयोगी बनाता है जहां सटीक स्थिति निर्धारण और दोहराने योग्य सेटअप महत्वपूर्ण हैं।
जहां टूल सेटर मुख्य रूप से कटिंग टूल पर ध्यान केंद्रित करता है, वहीं सीएनसी प्रोब वर्कपीस और मशीन के भीतर उसकी स्थिति पर ध्यान केंद्रित करता है। यह अंतर यह तय करने में महत्वपूर्ण है कि वीएमसी को टूल सेटर, प्रोब या दोनों की आवश्यकता है या नहीं।
आवश्यक माप के प्रकार और मशीनिंग वातावरण के अनुसार सीएनसी प्रोब का चयन किया जा सकता है।

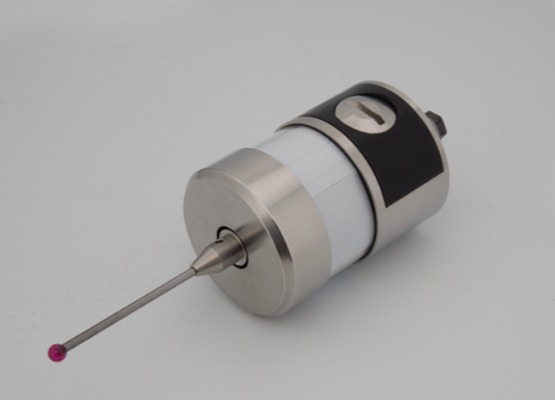

टच-ट्रिगर प्रोब में एक फिजिकल स्टाइलस होता है जो वर्कपीस की सतह से संपर्क करता है। संपर्क होने पर, प्रोब सीएनसी कंट्रोल को एक सिग्नल भेजता है, जिससे मशीन पार्ट पर एक विशिष्ट बिंदु की स्थिति निर्धारित कर पाती है।
इन प्रोब्स का व्यापक रूप से उपयोग निम्नलिखित कार्यों के लिए किया जाता है:
इनके अपेक्षाकृत सरल संचालन के कारण ये कई सामान्य प्रयोजन वाले वीएमसी अनुप्रयोगों के लिए उपयुक्त हैं।
नॉन-कॉन्टैक्ट प्रोबिंग सिस्टम, वर्कपीस का पता लगाने के लिए ऑप्टिकल या लेजर माप जैसी तकनीकों का उपयोग करते हैं, जिसके लिए सीधे भौतिक संपर्क की आवश्यकता नहीं होती है। सिस्टम के प्रकार के आधार पर, इनका उपयोग उन अनुप्रयोगों में किया जा सकता है जहां संपर्क माप कम उपयुक्त हो सकता है।
ये प्रणालियाँ विशेषीकृत या अत्यधिक स्वचालित मशीनिंग वातावरण में लाभकारी हो सकती हैं, हालाँकि इनकी उपयुक्तता आवश्यक मापन विधि, मशीन विन्यास और अनुप्रयोग पर निर्भर करती है।
एक सामान्य सीएनसी प्रोब में एक सेंसिंग मैकेनिज्म, स्टाइलस या डिटेक्शन सिस्टम, माउंटिंग कंपोनेंट्स और मशीन कंट्रोल से संचार करने वाला एक इंटरफेस होता है। प्रोब को आमतौर पर स्पिंडल में लगाया जाता है ताकि मशीन इसे वर्कपीस पर विशिष्ट स्थानों पर रख सके।
जांच प्रक्रिया के दौरान, सीएनसी कंट्रोल प्रोग्राम किए गए क्रम के अनुसार प्रोब को गति देता है। जब प्रोब आवश्यक सतह या विशेषता का पता लगाता है, तो यह कंट्रोल को एक संकेत वापस भेजता है। मशीन तब एकत्रित जानकारी का उपयोग करके वर्कपीस की स्थिति की गणना कर सकती है या आवश्यक ऑफसेट समायोजन कर सकती है।
जब वर्कपीस को सटीक संरेखण, बार-बार सेटअप करने या प्रक्रिया के दौरान सत्यापन की आवश्यकता होती है, तो सीएनसी प्रोब बहुत उपयोगी साबित हो सकता है। यह महत्वपूर्ण विशेषताओं का स्वचालित रूप से पता लगा सकता है और वर्क ऑफसेट निर्धारित कर सकता है, जिससे ऑपरेटर द्वारा आवश्यक मैनुअल सेटअप की मात्रा कम हो जाती है।
जांच प्रक्रिया से कार्यों के बीच एकरूपता में भी सुधार हो सकता है। मैन्युअल रूप से पहचाने गए किनारों या संदर्भ बिंदुओं पर पूरी तरह निर्भर रहने के बजाय, मशीन एक प्रोग्राम किए गए मापन रूटीन का पालन कर सकती है और परिणामी डेटा को मशीनिंग प्रक्रिया में लागू कर सकती है।
जटिल पुर्जों, सटीक सहनशीलता वाले अनुप्रयोगों, या उत्पादन वातावरणों के लिए जहां सेटअप समय और दोहराव मायने रखते हैं, एक सीएनसी प्रोब वर्कपीस माप को स्वचालित करने का एक व्यावहारिक तरीका प्रदान कर सकता है।
लाभ | नुकसान |
वर्कपीस की स्थिति निर्धारण को स्वचालित करता है | प्रारंभिक निवेश की आवश्यकता है |
मैनुअल सेटअप कार्य को कम करने में मदद करता है | स्थापना और एकीकरण की आवश्यकता हो सकती है |
स्वचालित कार्य ऑफसेट सेटिंग का समर्थन करता है | अंशांकन और आवधिक जांच आवश्यक है |
प्रक्रिया के दौरान निरीक्षण में सहायता कर सकता है | सरल मशीनिंग कार्यों के लिए यह अनावश्यक हो सकता है। |
सेटअप की स्थिरता में सुधार करता है | एक और सिस्टम जुड़ जाता है जिसका रखरखाव करना आवश्यक है |
सीएनसी प्रोब का मूल्य अंततः इस बात पर निर्भर करता है कि मशीन को वर्कपीस माप की कितनी बार आवश्यकता होती है, आवश्यक सटीकता कितनी है, और सेटअप कार्य को कितना स्वचालित किया जा सकता है।
हालांकि टूल सेटर और सीएनसी प्रोब दोनों ही वीएमसी पर माप को स्वचालित करते हैं, लेकिन वे अलग-अलग कार्यों के लिए डिज़ाइन किए गए हैं। टूल सेटर मुख्य रूप से कटिंग टूल को मापता है, जबकि सीएनसी प्रोब मुख्य रूप से वर्कपीस को मापता है या उसकी स्थिति निर्धारित करता है।
टूल सेटर का उपयोग टूल की लंबाई और सिस्टम के आधार पर टूल की ज्यामिति जैसे सटीक टूल डेटा को निर्धारित करने के लिए किया जाता है। यह टूल के घिसाव या टूटने की पहचान करने में भी सहायक होता है। इसके विपरीत, सीएनसी प्रोब का उपयोग वर्कपीस की स्थिति निर्धारित करने, वर्क ऑफसेट स्थापित करने, पार्ट को संरेखित करने और मशीनिंग के दौरान या बाद में चुनिंदा माप लेने के लिए किया जाता है।
टूल सेटर्स मशीनिंग प्रक्रिया के टूल संबंधी पहलुओं पर ध्यान केंद्रित करते हैं। वे तब उपयोगी होते हैं जब कोई मशीन कई टूल का उपयोग करती है या उसमें बार-बार टूल बदलने की आवश्यकता होती है।
सीएनसी जांच ये वर्कपीस की तरफ ध्यान केंद्रित करते हैं। ये पुर्जों की सटीक स्थिति निर्धारित करने, विशेषताओं की जांच करने और वर्कपीस के मैन्युअल माप को कम करने में उपयोगी होते हैं।
दोनों सिस्टम वीएमसी की मशीन कॉन्फ़िगरेशन और सीएनसी नियंत्रण के साथ संगत होने चाहिए। स्थापना के लिए उपयुक्त सॉफ़्टवेयर, प्रोबिंग चक्र, मैक्रो या इंटरफ़ेस की भी आवश्यकता हो सकती है।
इसलिए सही प्रणाली न केवल इस बात पर निर्भर करती है कि क्या मापने की आवश्यकता है, बल्कि इस बात पर भी निर्भर करती है कि मशीन को कैसे कॉन्फ़िगर किया गया है और उपकरण को मौजूदा कार्यप्रवाह में कैसे एकीकृत किया जाएगा।
दोनों प्रणालियों की प्रारंभिक लागत उनके डिजाइन, क्षमताओं और स्वचालन के स्तर के आधार पर भिन्न हो सकती है। दोनों को ही स्थापना, अंशांकन और आवधिक रखरखाव की आवश्यकता हो सकती है।
केवल खरीद मूल्य पर विचार करने के बजाय, दुकानों को इस बात पर विचार करना चाहिए कि सिस्टम का उपयोग कितनी बार किया जाएगा और यह कितना मैनुअल काम, सेटअप समय और संभावित स्क्रैप को कम कर सकता है।
टूल सेटर की मदद से टूल ऑफसेट को मैन्युअल रूप से मापने और दर्ज करने में लगने वाला समय कम हो जाता है। सीएनसी प्रोब की मदद से वर्कपीस की स्थिति का पता लगाने और उसके ऑफसेट निर्धारित करने में लगने वाला समय कम हो जाता है।
सही तरीके से उपयोग किए जाने पर, दोनों में से कोई भी प्रणाली सेटअप को अधिक सुसंगत बना सकती है और ऑपरेटर के हस्तक्षेप की आवश्यकता को कम कर सकती है।
कारक | टूल सेटर | सीएनसी प्रोब |
प्राथमिक उद्देश्य | उपकरण माप | वर्कपीस माप |
मुख्य सकेंद्रित | उपकरण की लंबाई और ज्यामिति | भाग का स्थान और विशेषताएं |
कार्य ऑफसेट सेटिंग | यह इसका प्राथमिक कार्य नहीं है | सामान्य अनुप्रयोग |
उपकरण घिसाव/टूट-फूट की जाँच | इसका समर्थन कर सकते हैं | यह इसका प्राथमिक कार्य नहीं है |
परीक्षण प्रक्रिया में | सिस्टम के आधार पर सीमित। | सामान्य अनुप्रयोग |
मुख्य सेटअप लाभ | टूल सेटअप में तेजी | वर्कपीस की तेज़ सेटअप प्रक्रिया |
इन प्रणालियों का महत्व केवल माप की सटीकता तक ही सीमित नहीं है। ये समय की बचत भी कर सकती हैं और वीएमसी तैयार करने और उसकी निगरानी करने में लगने वाले मैन्युअल कार्य को भी कम कर सकती हैं।
मैनुअल टूल माप और वर्कपीस पोजीशनिंग से मशीन सेटअप में कई चरण जुड़ सकते हैं। टूल सेटर टूल माप को स्वचालित करते हैं, जबकि प्रोब वर्कपीस की स्थिति और ऑफसेट सेटिंग को स्वचालित कर सकते हैं।
समय की वास्तविक बचत उपकरणों की संख्या, पुर्जे की जटिलता, सेटअप की आवृत्ति और प्रतिस्थापित की जा रही माप प्रक्रिया पर निर्भर करती है।
स्वचालित मापन से ऑपरेटर द्वारा मैन्युअल रूप से किए जाने वाले दोहराव वाले कार्यों की संख्या कम हो जाती है। प्रत्येक उपकरण को हाथ से मापने या प्रत्येक वर्कपीस की विशेषता का पता लगाने के बजाय, मशीन प्रोग्राम किए गए मापन चक्रों को पूरा कर सकती है।
इससे ऑपरेटरों को पुर्जे लोड करने, उत्पादन की निगरानी करने और अन्य मशीनों का प्रबंधन करने जैसी गतिविधियों पर अधिक समय व्यतीत करने की सुविधा मिलती है।
गलत टूल ऑफसेट, वर्कपीस का खराब अलाइनमेंट और टूल की अनसुनी समस्याओं के कारण आयामी त्रुटियां हो सकती हैं। इन त्रुटियों के कारण स्क्रैप या रीवर्क करना पड़ सकता है, खासकर महंगे या जटिल पुर्जों की मशीनिंग करते समय।
स्वचालित माप से कुछ सेटअप और उपकरण संबंधी समस्याओं की पहचान पहले ही करने में मदद मिल सकती है, जिससे गलत डेटा के साथ उत्पादन जारी रखने का जोखिम कम हो जाता है।
यदि सिस्टम को इन जांचों के लिए कॉन्फ़िगर किया गया है, तो टूल सेटर्स टूल के घिसाव या टूटने का पता लगाने में मदद कर सकते हैं। प्रोब्स वर्कपीस की स्थिति निर्धारित करने और कुछ इन-प्रोसेस माप करने के लिए आवश्यक समय को कम कर सकते हैं।
ये सभी क्षमताएं मिलकर अनावश्यक रुकावटों को कम करने और मशीनिंग प्रक्रिया को अधिक सुसंगत बनाए रखने में मदद कर सकती हैं।
सेटअप कार्य, स्क्रैप, रीवर्क और अनावश्यक ऑपरेटर हस्तक्षेप को कम करने से समग्र उत्पादन लागत कम हो सकती है। हालांकि, इसका वित्तीय लाभ विभिन्न कारखानों में काफी भिन्न होता है।
बार-बार सेटअप करने वाले और अधिक उत्पादन वाले कारखाने को स्वचालित माप से उन कारखानों की तुलना में अधिक लाभ हो सकता है जो छोटे बैचों में सरल पुर्जे बनाते हैं। इसलिए, संभावित बचत का मूल्यांकन मशीन के कार्यभार और उत्पादन आवश्यकताओं के आधार पर किया जाना चाहिए।
टूल सेटर या सीएनसी प्रोब को जोड़ने का निर्णय मशीनिंग प्रक्रिया की वास्तविक आवश्यकताओं के आधार पर लिया जाना चाहिए। हर वीएमसी को स्वचालित माप की आवश्यकता नहीं होती है, लेकिन ये सिस्टम तब उपयोगी साबित हो सकते हैं जब मैन्युअल सेटअप में काफी समय लगता हो या माप त्रुटियों का उत्पादन पर स्पष्ट प्रभाव पड़ता हो।
उच्च मात्रा वाले उत्पादन वातावरणों में अक्सर एक ही प्रकार की मशीनिंग क्रियाएं बार-बार दोहराई जाती हैं। ऐसी स्थितियों में, स्वचालित उपकरण और वर्कपीस माप से दोहराव वाले सेटअप कार्यों को कम किया जा सकता है और उत्पादन चरणों में एकरूपता को बेहतर बनाया जा सकता है।
कम मात्रा वाले काम के लिए, निवेश तब भी सार्थक हो सकता है जब पुर्जे जटिल, महंगे हों या उनमें बार-बार सेटअप समायोजन की आवश्यकता हो।
एक वीएमसी जिसे अक्सर अलग-अलग कार्यों के लिए सेट अप किया जाता है, स्वचालित माप से लाभान्वित हो सकता है। एक टूल सेटर टूल ऑफसेट माप को गति दे सकता है, जबकि एक प्रोब वर्कपीस की स्थिति और वर्क ऑफसेट निर्धारित करने में मदद कर सकता है।
इन कार्यों को जितनी बार दोहराया जाएगा, समय की बचत की संभावना उतनी ही अधिक होगी।
सटीक मापन के लिए उपकरण और वर्कपीस की विश्वसनीय स्थिति आवश्यक है। स्वचालित मापन से मैन्युअल सेटअप से जुड़ी कुछ भिन्नताओं को कम किया जा सकता है और मशीनिंग की स्थितियों में अधिक स्थिरता बनाए रखने में मदद मिल सकती है।
जटिल पुर्जों के लिए अक्सर कई सेटअप, उपकरण और संदर्भ बिंदुओं की आवश्यकता होती है। इसी प्रकार, महंगे वर्कपीस के मामले में सेटअप त्रुटियाँ महंगी साबित हो सकती हैं। ऐसे मामलों में, स्वचालित माप और सत्यापन अतिरिक्त प्रक्रिया नियंत्रण प्रदान कर सकते हैं।
यदि औजारों के घिसने या टूटने से पुर्जे की गुणवत्ता पर काफी असर पड़ सकता है या उत्पादन बाधित हो सकता है, तो उचित निगरानी क्षमताओं वाला टूल सेटर औजारों से संबंधित कुछ समस्याओं से बचाव में मदद कर सकता है।
स्वचालित या मानवरहित मशीनिंग की ओर बढ़ रही कार्यशालाओं को ऐसे मापन प्रणालियों से लाभ हो सकता है जो मशीन को कम ऑपरेटर हस्तक्षेप के साथ सेटअप जांच और उपकरण निगरानी करने की अनुमति देती हैं।
इस बात पर विचार करें कि आपको क्या मापना है और कौन से मैनुअल कार्य सबसे अधिक विलंब या त्रुटियां उत्पन्न कर रहे हैं। एप्लिकेशन को यह निर्धारित करना चाहिए कि टूल सेटर, प्रोब या दोनों उपयुक्त हैं या नहीं।
स्थापना से पहले, वीएमसी, सीएनसी नियंत्रण, टूलिंग व्यवस्था, सॉफ़्टवेयर और उपलब्ध मशीन इंटरफ़ेस के साथ अनुकूलता की जाँच कर लें। एकीकरण की आवश्यकताएँ सिस्टम के अनुसार भिन्न हो सकती हैं।
अधिक उत्पादन मात्रा से आम तौर पर बार-बार समय की बचत के माध्यम से निवेश की वसूली के अधिक अवसर मिलते हैं। कम उत्पादन मात्रा वाले संचालन को यह विचार करना चाहिए कि क्या उपकरण का उपयोग उसकी लागत को उचित ठहराने के लिए पर्याप्त रूप से किया जाएगा।
आवश्यक मापन सटीकता और दोहराव क्षमता मशीनिंग अनुप्रयोग की आवश्यकताओं के अनुरूप होनी चाहिए। अधिक जटिल कार्यों के लिए उन्नत मापन क्षमताओं की आवश्यकता हो सकती है।
कुल लागत में उपकरण के साथ-साथ स्थापना, एकीकरण, अंशांकन, प्रशिक्षण और निरंतर रखरखाव भी शामिल होना चाहिए।
विश्वसनीय माप प्राप्त करने के लिए टूल सेटर्स और प्रोब्स दोनों का सही ढंग से कैलिब्रेटेड होना आवश्यक है। चयन करने से पहले रखरखाव संबंधी आवश्यकताओं और तकनीकी सहायता की उपलब्धता पर विचार करें।
शुरुआती खरीद मूल्य से आगे देखें। निवेश का मूल्यांकन करते समय कम समय में सेटअप, कम मैन्युअल काम, कम गलतियाँ, कम स्क्रैप और मशीन का बेहतर उपयोग जैसी संभावित बचत पर विचार किया जाना चाहिए।
प्रश्न: वीएमसी पर टूल सेटर क्या करता है?
ए: एक टूल सेटर स्वचालित रूप से कटिंग टूल्स को मापता है और सटीक टूल ऑफसेट स्थापित करने में मदद करता है। सिस्टम के आधार पर, यह टूल के घिसाव और टूटने का पता लगाने में भी सहायता कर सकता है।
प्रश्न: सीएनसी प्रोब क्या कार्य करता है?
ए: सीएनसी प्रोब का मुख्य उपयोग किसी वर्कपीस की स्थिति निर्धारित करने और उसे मापने के लिए किया जाता है। यह वर्क ऑफसेट निर्धारित करने, पुर्जों को संरेखित करने और प्रक्रिया के दौरान कुछ माप लेने में सहायक होता है।
प्रश्न: टूल सेटर और प्रोब में क्या अंतर है?
ए: एक टूल सेटर मुख्य रूप से कटिंग टूल को मापने पर ध्यान केंद्रित करता है, जबकि एक सीएनसी प्रोब मुख्य रूप से वर्कपीस की स्थिति का पता लगाने और उसे मापने पर ध्यान केंद्रित करता है।
प्रश्न: क्या सीएनसी प्रोब टूल की लंबाई माप सकता है?
ए: मानक वर्कपीस प्रोब मुख्य रूप से टूल की लंबाई मापने के लिए डिज़ाइन नहीं किया गया है। टूल की लंबाई आमतौर पर एक समर्पित टूल सेटर या उपयुक्त टूल-मापन प्रणाली द्वारा मापी जाती है।
प्रश्न: क्या प्रत्येक वीएमसी को टूल सेटर की आवश्यकता होती है?
ए: नहीं। आवश्यकता मशीन के कार्यभार, उपकरण परिवर्तन, सेटअप आवृत्ति, सटीकता आवश्यकताओं और उत्पादन प्रक्रिया पर निर्भर करती है।
प्रश्न: क्या आपको टूल सेटर और प्रोब दोनों की आवश्यकता है?
ए: जरूरी नहीं। कुछ कार्यों के लिए एक सिस्टम फायदेमंद हो सकता है, जबकि जटिल या अत्यधिक स्वचालित अनुप्रयोगों के लिए दोनों सिस्टमों का उपयोग करना उचित हो सकता है।
टूल सेटर, सीएनसी प्रोब या दोनों में से किसी एक को चुनना इस बात पर निर्भर करता है कि आपकी वीएमसी को वास्तव में क्या मापने की आवश्यकता है। टूल सेटर कटिंग टूल के माप पर ध्यान केंद्रित करते हैं, जबकि सीएनसी प्रोब वर्कपीस की स्थिति, संरेखण और माप में मदद करते हैं। सही चुनाव सेटअप की आवृत्ति, उत्पादन मात्रा, सहनशीलता की आवश्यकताएं, पार्ट की जटिलता और मैन्युअल माप की मात्रा के आधार पर होना चाहिए।
यदि आपका वीएमसी मैन्युअल टूल माप, वर्कपीस संरेखण, या बार-बार सेटअप जांच पर काफी समय व्यतीत करता है, तो स्वचालित माप सेटअप समय को कम करने और प्रक्रिया की स्थिरता में सुधार करने में मदद कर सकता है।
यदि आप अपनी वीएमसी के लिए टूल सेटर या सीएनसी प्रोब का मूल्यांकन कर रहे हैं, तो अपनी मशीन की जानकारी, पुर्जों की आवश्यकताएं और उत्पादन संबंधी ज़रूरतें सीएनसी यांगसेन टीम के साथ साझा करें। हम आपकी मशीनिंग प्रक्रिया के लिए उपयुक्त माप सेटअप पहचानने में आपकी मदद कर सकते हैं।
