सीएनसी मशीनिंग में, टूल बदलने में लगने वाला समय उत्पादन क्षमता को गंभीर रूप से कम कर सकता है।
यदि आपकी मशीन बार-बार टूल बदलने के लिए रुकती है, तो चक्र समय बढ़ जाता है, मशीनिंग दक्षता कम हो जाती है, और स्वचालित उत्पादन मुश्किल हो जाता है - खासकर जटिल पुर्जों की मशीनिंग करते समय जिनमें कई टूल की आवश्यकता होती है।
इसीलिए आधुनिक सीएनसी मशीनों में स्वचालित टूल चेंजर (एटीसी) इतने महत्वपूर्ण हैं।
हालांकि, विभिन्न प्रकार के स्वचालित टूल चेंजर अलग-अलग फायदे प्रदान करते हैं। कुछ का ध्यान इस पर केंद्रित होता है: टूल बदलने की प्रक्रिया तेज हो गई है, कुछ प्रदान करते हैं बड़ी उपकरण क्षमताजबकि अन्य को इसके लिए डिज़ाइन किया गया है कॉम्पैक्ट मशीनें या भारी-भरकम मशीनिंग.
एटीसी के विभिन्न प्रकारों के बीच अंतर को समझने से आपको अपनी उत्पादन आवश्यकताओं के लिए अधिक उपयुक्त सीएनसी मशीन चुनने में मदद मिल सकती है।
ऑटोमैटिक टूल चेंजर (एटीसी) एक ऐसी प्रणाली है जिसका उपयोग सीएनसी मशीनों में मशीनिंग के दौरान मैन्युअल संचालन के बिना कटिंग टूल्स को स्वचालित रूप से बदलने के लिए किया जाता है।
जब किसी मशीनिंग प्रोग्राम को ड्रिलिंग, मिलिंग, टैपिंग या बोरिंग के लिए किसी अलग टूल की आवश्यकता होती है, तो एटीसी तुरंत मौजूदा टूल को हटाकर स्पिंडल में अगला टूल लगा देता है। इससे मशीन उत्पादन रोके बिना काम जारी रख सकती है।
एक सामान्य स्वचालित टूल चेंजर में आमतौर पर निम्नलिखित शामिल होते हैं:
मैनुअल टूल चेंजिंग की तुलना में, एटीसी सिस्टम निम्नलिखित में मदद करता है:
आजकल, स्वचालित टूल चेंजर का उपयोग वर्टिकल मशीनिंग सेंटर, हॉरिजॉन्टल मशीनिंग सेंटर, गैन्ट्री मशीनिंग सेंटर आदि में व्यापक रूप से किया जाता है। 5-एक्सिस सीएनसी मशीनेंविशेषकर उन भागों के लिए जिनमें एक ही सेटअप में कई मशीनिंग ऑपरेशन की आवश्यकता होती है।
विभिन्न सीएनसी मशीनें, मशीनिंग आवश्यकताओं, उपकरणों की संख्या, उत्पादन क्षमता और मशीन संरचना के आधार पर अलग-अलग स्वचालित टूल चेंजर सिस्टम का उपयोग करती हैं। नीचे सीएनसी मशीनिंग केंद्रों में उपयोग किए जाने वाले सबसे सामान्य स्वचालित टूल चेंजर के प्रकार दिए गए हैं।

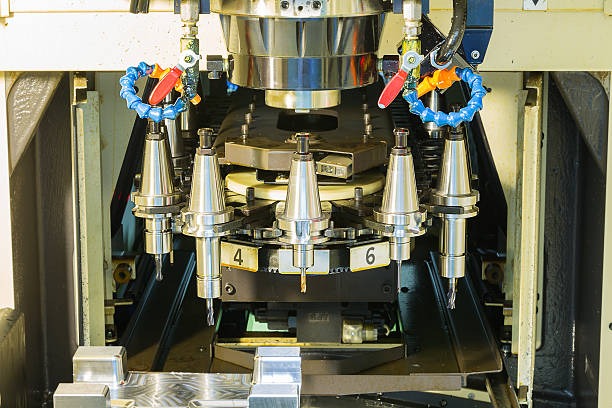

छाता के आकार का स्वचालित टूल चेंजर आमतौर पर छोटे और मध्यम आकार के व्यवसायों में उपयोग किया जाता है। ऊर्ध्वाधर मशीनिंग केंद्र.
औजारों को एक गोलाकार मैगज़ीन में लंबवत रूप से व्यवस्थित किया जाता है, और औजारों को बदलते समय स्पिंडल सीधे औजार की स्थिति पर चला जाता है।
लाभ:
सीमाएँ:
सामान्य अनुप्रयोग:
आर्म टाइप एटीसी स्पिंडल और टूल मैगजीन के बीच टूल्स को स्वचालित रूप से बदलने के लिए एक मैकेनिकल आर्म का उपयोग करता है।
यह हाई-स्पीड सीएनसी मशीनिंग सेंटरों में उपयोग किए जाने वाले सबसे आम एटीसी सिस्टमों में से एक है।
लाभ:
सीमाएँ:
सामान्य अनुप्रयोग:

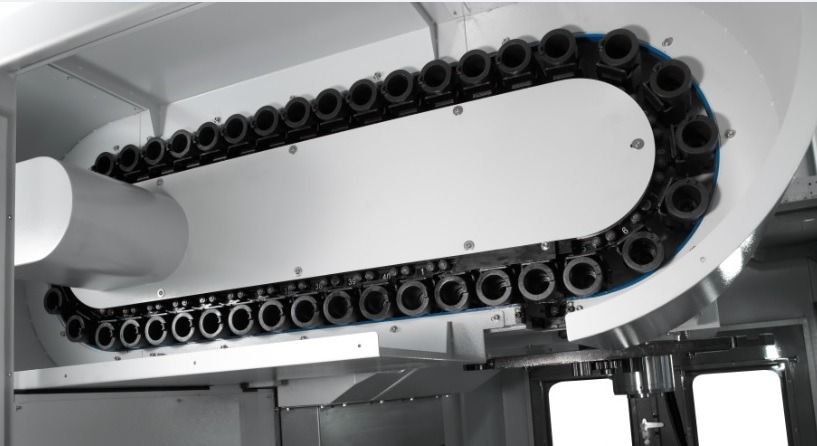

चेन-टाइप ऑटोमैटिक टूल चेंजर में चेन-चालित टूल मैगज़ीन का उपयोग किया जाता है जिसमें टूल रखने की बड़ी क्षमता होती है।
इस डिजाइन का उपयोग आमतौर पर बड़ी सीएनसी मशीनों में किया जाता है जिन्हें मशीनिंग के दौरान कई उपकरणों की आवश्यकता होती है।
लाभ:
सीमाएँ:
सामान्य अनुप्रयोग:

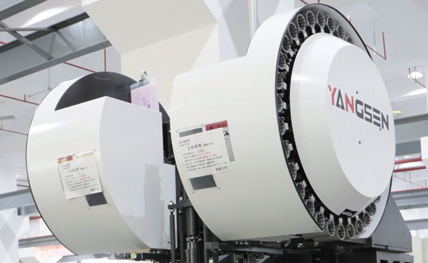

कैरोसेल-प्रकार का एटीसी स्पिंडल के बगल में या ऊपर लगे एक घूर्णनशील गोलाकार टूल मैगज़ीन का उपयोग करता है।
इसका व्यापक रूप से मध्यम आकार के सीएनसी मशीनिंग केंद्रों में उपयोग किया जाता है।
लाभ:
सीमाएँ:
सामान्य अनुप्रयोग:

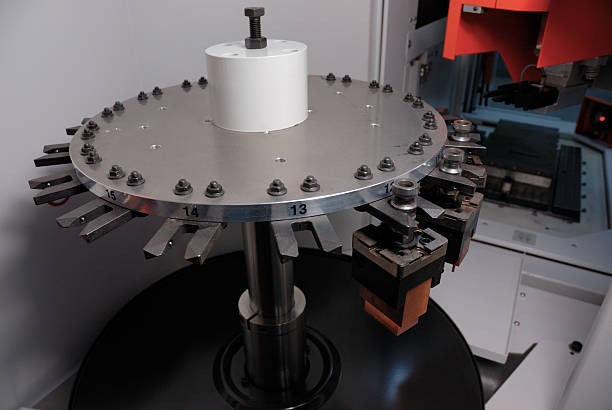

ड्रम-प्रकार का एटीसी उपकरणों को एक घूर्णनशील ड्रम संरचना के चारों ओर संग्रहीत करता है।
इस प्रकार की मशीन को कॉम्पैक्ट मशीनों के लिए डिज़ाइन किया गया है जिन्हें अपेक्षाकृत तेज़ टूल पोजिशनिंग की आवश्यकता होती है।
लाभ:
सीमाएँ:
सामान्य अनुप्रयोग:

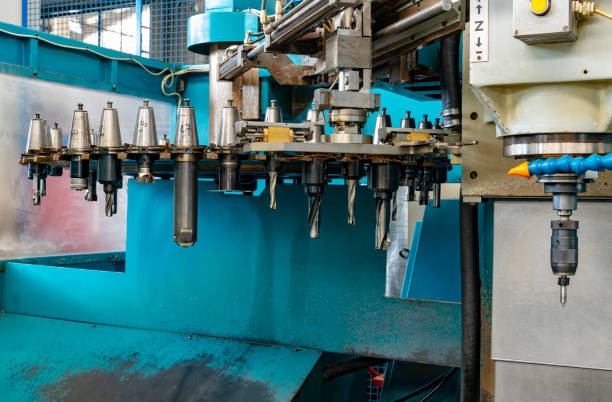

लीनियर टाइप ऑटोमैटिक टूल चेंजर, गोलाकार मैगज़ीन के बजाय एक सीधी रेखा वाले रैक में टूल को व्यवस्थित करता है।
इस प्रकार की मशीन का उपयोग आमतौर पर अनुकूलित सीएनसी मशीनों या विशेष मशीनिंग प्रणालियों में किया जाता है।
लाभ:
सीमाएँ:
सामान्य अनुप्रयोग:
अलग-अलग प्रकार के स्वचालित टूल चेंजर (ATC) टूल बदलने की गति, टूल क्षमता, मशीन के आकार और मशीनिंग अनुप्रयोगों के मामले में भिन्न-भिन्न लाभ प्रदान करते हैं। सही ATC का चयन आपकी उत्पादन आवश्यकताओं और मशीनिंग वातावरण पर निर्भर करता है।
एटीसी प्रकार | टूल बदलने की गति | उपकरण क्षमता | मशीन अंतरिक्ष | लागत | के लिए सर्वश्रेष्ठ |
अम्ब्रेला टाइप एटीसी | धीमा | कम | सघन | कम | छोटे वीएमसी और हल्की मशीनिंग |
आर्म टाइप एटीसी | बहुत तेज | मध्यम से उच्च | मध्यम | उच्च | उच्च गति और स्वचालित मशीनिंग |
चेन टाइप एटीसी | तेज़ | बहुत ऊँचा | बड़ा | उच्च | जटिल मशीनिंग और बड़ी सीएनसी मशीनें |
कैरोसेल टाइप एटीसी | मध्यम | मध्यम | सघन | मध्यम | सामान्य सीएनसी मशीनिंग |
ड्रम टाइप एटीसी | मध्यम से तेज़ | मध्यम | सघन | मध्यम | कॉम्पैक्ट मशीनिंग सेंटर |
लीनियर टाइप एटीसी | धीमा | मध्यम | अधिक स्थापना लंबाई | मध्यम | अनुकूलित सीएनसी सिस्टम |
यदि उत्पादन दक्षता प्राथमिकता है, तो आर्म-टाइप एटीसी सिस्टम आमतौर पर सबसे तेज़ होते हैं क्योंकि वे मैकेनिकल आर्म के साथ उपकरणों को जल्दी से बदल सकते हैं।
अम्ब्रेला और लीनियर टाइप एटीसी धीमी गति से काम करते हैं, जिससे वे हल्के मशीनिंग अनुप्रयोगों के लिए अधिक उपयुक्त होते हैं।
चेन-टाइप एटीसी में टूल स्टोरेज की क्षमता सबसे अधिक होती है और ये उन जटिल पुर्जों के लिए बेहतर होते हैं जिनमें कई कटिंग टूल्स की आवश्यकता होती है।
अम्ब्रेला-प्रकार के एटीसी में आमतौर पर टूल की क्षमता सीमित होती है और ये सरल मशीनिंग कार्यों के लिए अधिक उपयुक्त होते हैं।
अम्ब्रेला, कैरोसेल और ड्रम-टाइप एटीसी अधिक कॉम्पैक्ट होते हैं और सीमित इंस्टॉलेशन स्थान वाली मशीनों के लिए उपयुक्त होते हैं।
चेन-टाइप एटीसी को उनकी बड़ी मैगज़ीन संरचना के कारण अधिक मशीन स्पेस की आवश्यकता होती है।
अम्ब्रेला-प्रकार के एटीसी आमतौर पर सबसे किफायती विकल्प होते हैं।
आर्म-टाइप और चेन-टाइप एटीसी की कीमत अधिक होती है क्योंकि इनकी गति अधिक होती है, क्षमता अधिक होती है और संरचना अधिक जटिल होती है।
कोई एक "सर्वश्रेष्ठ" स्वचालित टूल चेंजर प्रकार नहीं है।
कॉम्पैक्ट और किफायती मशीनिंग के लिए, अम्ब्रेला या कैरोसेल एटीसी आम विकल्प हैं।
उच्च गति उत्पादन के लिए, आर्म-टाइप एटीसी अधिक उपयुक्त होते हैं।
बड़े पुर्जों और जटिल मशीनिंग के लिए, चेन-टाइप एटीसी बेहतर लचीलापन और अधिक टूल क्षमता प्रदान करते हैं।
सही एटीसी का चुनाव आपकी मशीनिंग आवश्यकताओं, उत्पादन मात्रा और स्वचालन लक्ष्यों पर निर्भर करता है।
हर सीएनसी मशीन को बड़े या उच्च गति वाले स्वचालित टूल चेंजर की आवश्यकता नहीं होती है। सही एटीसी इस बात पर निर्भर करता है कि आप दैनिक उत्पादन में पुर्जों की मशीनिंग कैसे करते हैं।
यदि आप मुख्य रूप से कुछ ही उपकरणों के साथ सरल पुर्जों का निर्माण करते हैं, तो एक कॉम्पैक्ट एटीसी सिस्टम आमतौर पर पर्याप्त होता है। लेकिन यदि आपकी मशीनिंग में कई ऑपरेशन, बार-बार टूल बदलना या लंबे उत्पादन चक्र शामिल हैं, तो उच्च क्षमता वाला एटीसी सिस्टम अधिक महत्वपूर्ण हो जाता है।
एटीसी सिस्टम का चयन करते समय, विचार करने योग्य कई प्रमुख कारक होते हैं।
उच्च मात्रा वाले उत्पादन में, उपकरण बदलने के समय का हर सेकंड समग्र मशीनिंग दक्षता को प्रभावित करता है।
तेज़ एटीसी सिस्टम चक्र समय को कम करने में मदद करते हैं।
टूल बदलने में लगने वाली देरी से मशीन का निष्क्रिय समय बढ़ जाता है।
उच्च गति की मशीनिंग के लिए आमतौर पर बेहतर एटीसी प्रदर्शन की आवश्यकता होती है।
उत्पादन की गति को प्राथमिकता देने पर आमतौर पर आर्म-टाइप एटीसी का उपयोग किया जाता है।
अलग-अलग हिस्सों के लिए अलग-अलग संख्या में काटने वाले औजारों की आवश्यकता होती है।
सरल मशीनिंग के लिए, एक छोटा टूल मैगज़ीन पर्याप्त हो सकता है। हालाँकि, जटिल पुर्जों के लिए अक्सर निम्नलिखित की आवश्यकता होती है:
बड़े एटीसी सिस्टम मैनुअल टूल रिप्लेसमेंट को कम करने और मशीनिंग की निरंतरता में सुधार करने में मदद करते हैं।
मशीनिंग की सटीकता और दीर्घकालिक विश्वसनीयता के लिए एक स्थिर एटीसी प्रणाली महत्वपूर्ण है।
उपकरण की गलत स्थिति या अस्थिर उपकरण विनिमय के कारण निम्नलिखित समस्याएं हो सकती हैं:
लंबे चक्र वाले उत्पादन के लिए, एटीसी स्थिरता अक्सर टूल बदलने की गति से अधिक महत्वपूर्ण होती है।
कुछ एटीसी प्रणालियों को स्थापना के लिए अधिक स्थान की आवश्यकता होती है।
कॉम्पैक्ट मशीनों में आमतौर पर अम्ब्रेला या कैरोसेल-प्रकार के एटीसी का उपयोग किया जाता है, जबकि बड़े मशीनिंग सेंटर उच्च उपकरण क्षमता वाले चेन-प्रकार के सिस्टम को सपोर्ट कर सकते हैं।
मशीन की संरचना सीधे तौर पर प्रभावित करती है कि किस प्रकार का एटीसी स्थापित किया जा सकता है।
अधिक जटिल एटीसी प्रणालियों को आमतौर पर अधिक रखरखाव की आवश्यकता होती है।
एटीसी चुनने से पहले, कई निर्माता निम्नलिखित बातों पर भी विचार करते हैं:
एक सरल एटीसी प्रणाली रखरखाव के दौरान होने वाले डाउनटाइम और परिचालन की जटिलता को कम कर सकती है।
विभिन्न उद्योगों की एटीसी संबंधी आवश्यकताएं अलग-अलग होती हैं।
मोल्ड मशीनिंग में अक्सर टूल स्विचिंग की गति तेज करने की आवश्यकता होती है।
एयरोस्पेस मशीनिंग में आमतौर पर अधिक टूल क्षमता की आवश्यकता होती है।
सामान्य परिशुद्ध मशीनिंग में लागत दक्षता पर अधिक ध्यान केंद्रित किया जा सकता है।
स्वचालित उत्पादन लाइनों के लिए स्थिर, दीर्घकालिक संचालन आवश्यक है।
अपनी वास्तविक उत्पादन आवश्यकताओं के अनुरूप एटीसी का चयन करना, केवल सबसे बड़े सिस्टम का चयन करने से कहीं अधिक महत्वपूर्ण है।
सबसे अधिक उपयोग में आने वाला स्वचालित टूल चेंजर किस प्रकार का है?
आर्म-टाइप और कैरोसेल-टाइप एटीसी सीएनसी मशीनिंग सेंटरों में सबसे अधिक उपयोग किए जाते हैं। आर्म-टाइप एटीसी उच्च गति की मशीनिंग के लिए लोकप्रिय हैं, जबकि कैरोसेल-टाइप सिस्टम अपनी संतुलित लागत और प्रदर्शन के कारण सामान्य ऊर्ध्वाधर मशीनिंग सेंटरों में व्यापक रूप से उपयोग किए जाते हैं।
हाई-स्पीड मशीनिंग के लिए कौन सा एटीसी प्रकार सबसे अच्छा है?
आर्म-टाइप एटीसी आमतौर पर हाई-स्पीड मशीनिंग के लिए सबसे अच्छा विकल्प होते हैं क्योंकि ये टूल को जल्दी बदलने की सुविधा देते हैं और नॉन-कटिंग टाइम को कम करते हैं। इनका उपयोग आमतौर पर मोल्ड मशीनिंग, एयरोस्पेस पार्ट्स और ऑटोमेटेड प्रोडक्शन में किया जाता है।
एक स्वचालित टूल चेंजर कितने टूल रख सकता है?
टूल की क्षमता एटीसी के डिज़ाइन पर निर्भर करती है। छोटे छातानुमा एटीसी में 12-24 टूल रखे जा सकते हैं, जबकि बड़े चेन-प्रकार के सिस्टम जटिल मशीनिंग अनुप्रयोगों के लिए 60 या 100 से अधिक टूल भी स्टोर कर सकते हैं।
बड़ी सीएनसी मशीनें चेन-टाइप एटीसी का उपयोग क्यों करती हैं?
बड़ी सीएनसी मशीनें अक्सर जटिल वर्कपीस की मशीनिंग करती हैं जिनके लिए कई कटिंग टूल्स की आवश्यकता होती है। चेन-टाइप एटीसी लंबी अवधि की मशीनिंग और मल्टी-प्रोसेस ऑपरेशन के लिए अधिक टूल क्षमता और बेहतर लचीलापन प्रदान करते हैं।
स्वचालित टूल चेंजर के विफल होने के क्या कारण हैं?
एटीसी की सामान्य समस्याओं में टूल पोजिशनिंग त्रुटियां, सेंसर की खराबी, अपर्याप्त लुब्रिकेशन, घिसे हुए यांत्रिक पुर्जे और गलत टूल होल्डर इंस्टॉलेशन शामिल हैं। नियमित रखरखाव से एटीसी की विश्वसनीयता बढ़ाने और मशीन के डाउनटाइम को कम करने में मदद मिलती है।
एटीसी सिस्टम का रखरखाव कितनी बार किया जाना चाहिए?
स्थिर एटीसी प्रदर्शन के लिए नियमित निरीक्षण और रखरखाव महत्वपूर्ण हैं। टूल बदलने में होने वाली त्रुटियों और अप्रत्याशित डाउनटाइम को कम करने के लिए समय-समय पर स्नेहन, सेंसर की जांच, टूल होल्डर का निरीक्षण और सफाई की जानी चाहिए।
एक अच्छा स्वचालित टूल चेंजर केवल टूल बदलने से कहीं अधिक काम करता है - यह सीधे मशीनिंग दक्षता, चक्र समय और उत्पादन स्थिरता को प्रभावित करता है।
विभिन्न प्रकार के एटीसी सिस्टम अलग-अलग मशीनिंग आवश्यकताओं के लिए डिज़ाइन किए गए हैं। सही सिस्टम का चुनाव करने से डाउनटाइम कम करने, स्वचालन बढ़ाने और जटिल मशीनिंग को अधिक कुशल बनाने में मदद मिल सकती है।
यदि आपका उत्पादन अभी भी धीमी टूल परिवर्तन प्रक्रिया या अपर्याप्त टूल क्षमता से सीमित है, तो सीएनसी मशीन का चयन करते समय एटीसी प्रणाली सबसे महत्वपूर्ण कारकों में से एक हो सकती है।
