सीएनसी खराद मशीन का चुनाव करना तब मुश्किल हो सकता है जब आपको यह पता न हो कि मशीन का प्रत्येक घटक वास्तव में क्या काम करता है। एक मशीन अलग स्पिंडल, टरेट या गाइडवे कॉन्फ़िगरेशन का उपयोग क्यों करती है—और यह आपकी मशीनिंग को कैसे प्रभावित करेगा?
सीएनसी लेथ मशीन के पुर्जों और कार्यों को समझने से इन सवालों के जवाब देना आसान हो जाता है। बेड और स्पिंडल से लेकर चक, टरेट, सर्वो सिस्टम और सीएनसी कंट्रोलर तक, प्रत्येक घटक मशीनिंग स्थिरता, कटिंग क्षमता और उत्पादकता में एक विशिष्ट भूमिका निभाता है।

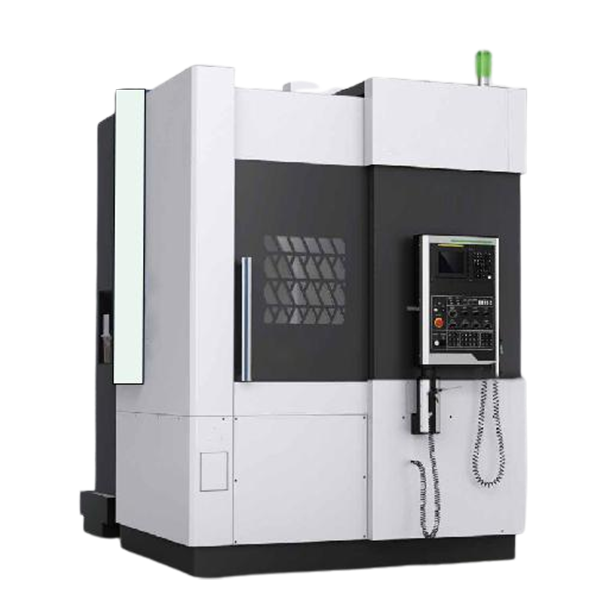

A सीएनसी खराद मशीन मशीनिंग एक कंप्यूटर-नियंत्रित मशीन टूल है जिसका उपयोग मुख्य रूप से बेलनाकार पुर्जों के उत्पादन के लिए किया जाता है। मशीनिंग के दौरान, वर्कपीस को चक द्वारा पकड़ा जाता है और स्पिंडल द्वारा घुमाया जाता है, जबकि कटिंग टूल प्रोग्राम किए गए अक्षों के साथ चलते हुए सामग्री को हटाता है।
मैनुअल लेथ के विपरीत, सीएनसी लेथ एक सीएनसी प्रोग्राम के माध्यम से स्पिंडल गति, टूल मूवमेंट, फीड रेट और टूल परिवर्तन को स्वचालित रूप से नियंत्रित करती है। इससे यह निम्नलिखित कार्यों को करने में सक्षम होती है:
सभी के परिणाम एक समान रहे।
इन प्रक्रियाओं को कैसे अंजाम दिया जाता है, यह समझने के लिए अगला कदम सीएनसी खराद मशीन के मुख्य भागों और उनके कार्यों को देखना है।
एक सीएनसी खराद मशीन कई यांत्रिक, ड्राइव और नियंत्रण घटकों से मिलकर बनी होती है जो मशीनिंग के दौरान एक साथ काम करते हैं। इन सीएनसी खराद मशीन के पुर्जों और उनके कार्यों को समझने से मशीन की संरचना, प्रदर्शन और विन्यास का मूल्यांकन करना आसान हो जाता है।
सीएनसी खराद भाग | मुख्य समारोह |
मशीन बेड | मशीन की संरचना को सहारा दें और मशीनिंग के लिए एक स्थिर आधार प्रदान करें। |
हैडस्टॉक | मुख्य धुरी को सहारा देना और उसे चलाना। |
मुख्य धुरी | वर्कपीस को आवश्यक गति और टॉर्क पर घुमाएँ। |
चक | मशीनिंग के दौरान वर्कपीस को क्लैंप करें, सेंटर में रखें और स्थिर रखें। |
टूल बुर्ज | कटिंग टूल्स को पकड़ें और स्वचालित रूप से बदलें। |
टेलस्टॉक | लंबे वर्कपीस को अतिरिक्त सहारा प्रदान करें और कटाई के दौरान विक्षेपण को कम करें। |
मार्गदर्शक | सटीक और स्थिर अक्ष गति का मार्गदर्शन करें। |
बॉल स्क्रू और सर्वो मोटर्स | सीएनसी कमांड को नियंत्रित रैखिक अक्ष गति में परिवर्तित करें। |
सीएनसी नियंत्रण प्रणाली | संपूर्ण मशीनिंग प्रक्रिया को नियंत्रित और समन्वित करें। |
शीतलक प्रणाली | चिप हटाने में सहायता करते हुए कटिंग क्षेत्र को ठंडा और चिकना करें। |
चिप कन्वेयर | मशीन से मशीनिंग चिप्स को स्वचालित रूप से हटा दें। |
मशीन आवरण और सुरक्षा प्रणाली | इसमें चिप्स और शीतलक होते हैं और यह एक सुरक्षित परिचालन वातावरण प्रदान करता है। |

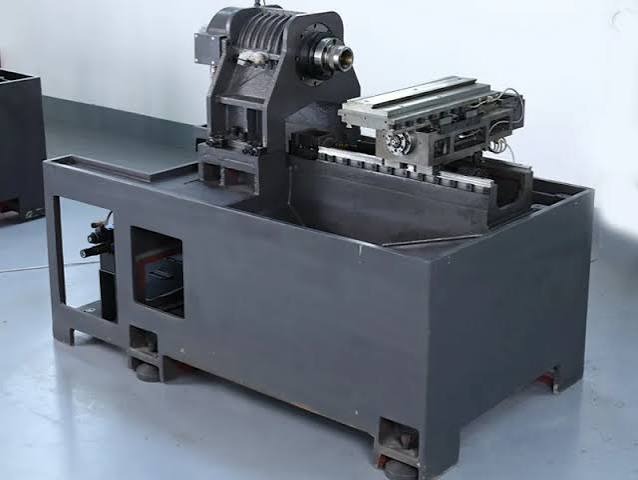

मशीन बेड एक सीएनसी लेथ का मुख्य संरचनात्मक आधार है। यह हेडस्टॉक, टरेट, टेलस्टॉक और गाइडवे को सहारा देता है और साथ ही कटिंग बलों और कंपन को अवशोषित करता है।
एक कठोर बेड मशीनिंग स्थिरता बनाए रखने में मदद करता है, खासकर भारी कटिंग के दौरान या बड़े वर्कपीस की मशीनिंग करते समय। सीएनसी लेथ बेड आमतौर पर उच्च-शक्ति वाले कास्ट आयरन से बने होते हैं क्योंकि यह कठोर होता है और इसमें कंपन को कम करने के गुण होते हैं।
मुख्य समारोह: मशीन की संरचना को सहारा दें और मशीनिंग के लिए एक स्थिर आधार प्रदान करें।
हेडस्टॉक सामान्यतः मशीन बेड के एक सिरे पर स्थित होता है और इसमें मुख्य स्पिंडल, बेयरिंग और स्पिंडल ड्राइव सिस्टम जैसे महत्वपूर्ण घटक होते हैं।
इसका कार्य स्थिर वर्कपीस रोटेशन बनाए रखते हुए स्पिंडल को सहारा देना और चलाना है। उच्च टॉर्क या भारी कटिंग की आवश्यकता होने पर हेडस्टॉक की कठोरता और डिज़ाइन विशेष रूप से महत्वपूर्ण होते हैं।
मुख्य समारोह: मुख्य धुरी को सहारा देना और उसे चलाना।

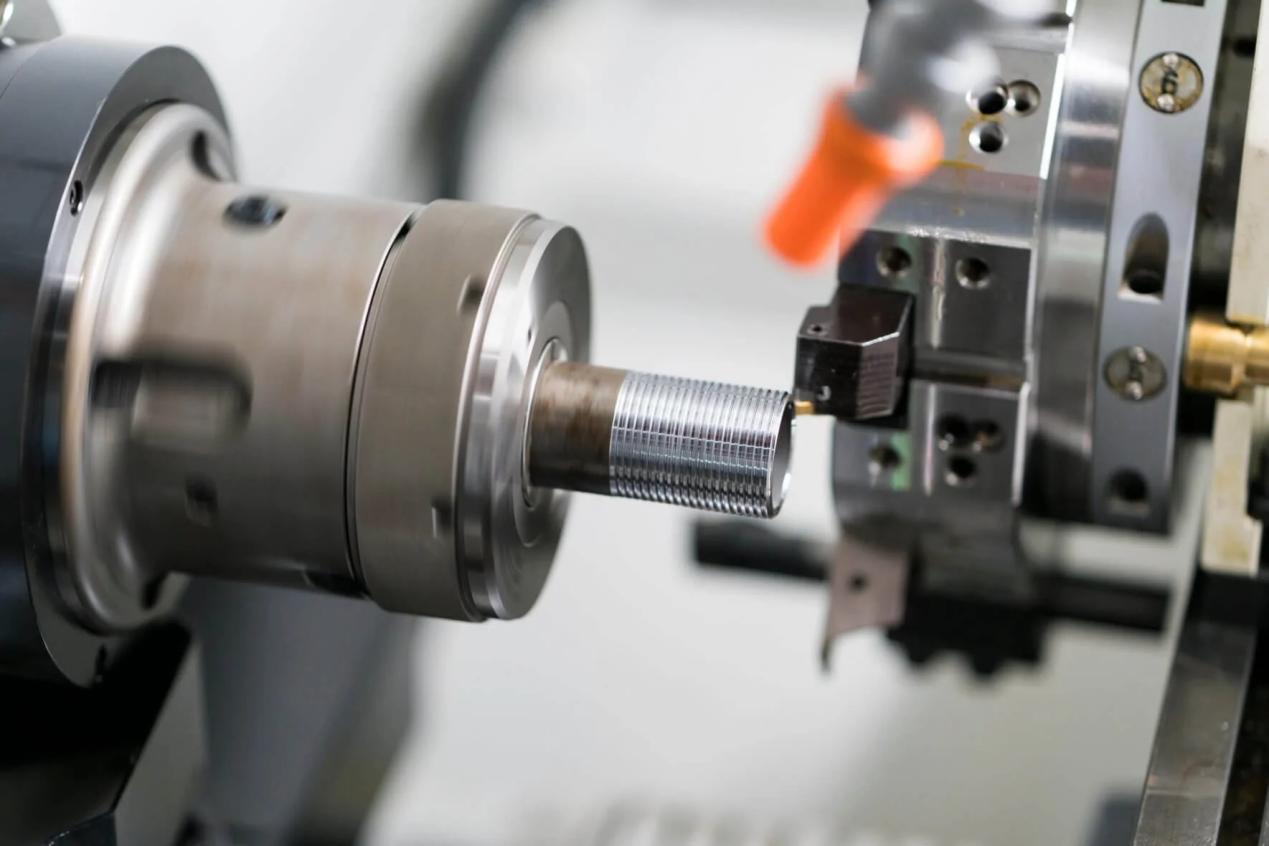

मुख्य स्पिंडल चक और वर्कपीस को घूर्णी शक्ति स्थानांतरित करता है। इसकी गति, शक्ति और टॉर्क यह निर्धारित करते हैं कि सीएनसी खराद किस प्रकार की सामग्री, वर्कपीस के आकार और कटिंग स्थितियों को संभाल सकता है।
छोटे पुर्जों और फिनिशिंग के लिए उच्च स्पिंडल गति उपयोगी होती है, जबकि बड़े व्यास और भारी मात्रा में सामग्री हटाने के लिए उच्च टॉर्क अधिक महत्वपूर्ण होता है।
मुख्य समारोह: वर्कपीस को आवश्यक गति और टॉर्क पर घुमाएँ।

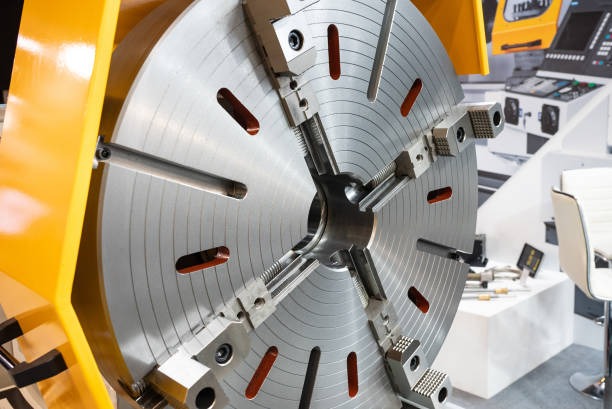

चक स्पिंडल पर लगा होता है और मशीनिंग के दौरान वर्कपीस को मजबूती से पकड़ कर रखता है। सही क्लैम्पिंग आवश्यक है क्योंकि अस्थिर क्लैम्पिंग से कंपन, सतह की खराब फिनिश या मशीनिंग त्रुटियां हो सकती हैं।
सामान्य विकल्पों में शामिल हैं:
मुख्य समारोह: मशीनिंग के दौरान वर्कपीस को क्लैंप करें, सेंटर में रखें और स्थिर रखें।
टूल टरेट में कई कटिंग टूल रखे जा सकते हैं और यह स्वचालित रूप से आवश्यक टूल को मशीनिंग स्थिति में सेट कर देता है। इससे एक ही सीएनसी खराद मशीन कई कार्यों को मैन्युअल रूप से टूल बदले बिना कर सकती है।
मशीन के विन्यास के आधार पर, बुर्ज में टर्निंग, बोरिंग, ग्रूविंग, थ्रेडिंग और ड्रिलिंग के लिए उपकरण लगे हो सकते हैं। मोड़ केंद्र मिलिंग और टैपिंग के लिए लाइव टूलिंग का भी उपयोग किया जा सकता है।
मुख्य समारोह: कटिंग टूल्स को पकड़ें और स्वचालित रूप से बदलें।
टेलस्टॉक लंबे या पतले वर्कपीस के स्वतंत्र सिरे को सहारा देता है। पर्याप्त सहारे के बिना, काटने के बल के कारण ये हिस्से मुड़ सकते हैं या कंपन कर सकते हैं।
मशीन के डिजाइन के आधार पर इसमें ड्रिल या सेंटर जैसे उपकरण भी रखे जा सकते हैं।
मुख्य समारोह: लंबे वर्कपीस को अतिरिक्त सहारा प्रदान करें और कटाई के दौरान विक्षेपण को कम करें।

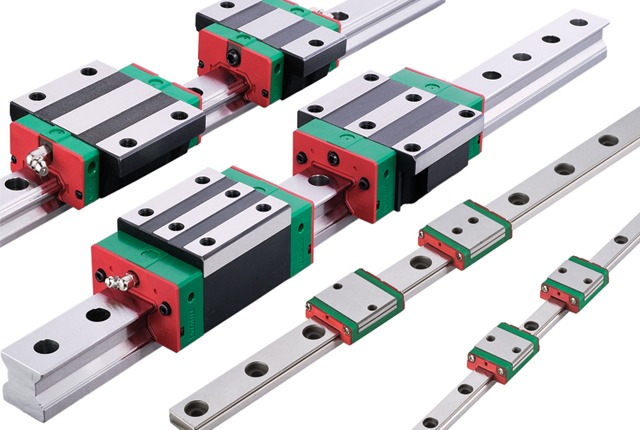

गाइडवे बुर्ज और अन्य गतिशील घटकों के चलने के लिए नियंत्रित मार्ग प्रदान करते हैं। एक सामान्य सीएनसी खराद मशीन पर, वे X और Z अक्षों के अनुदिश गति को निर्देशित करते हैं।
रेखीय मार्गदर्शक मार्ग तेज गति और प्रतिक्रियाशीलता के लिए अक्सर गाइडवे का चयन किया जाता है, जबकि बॉक्स गाइडवे का उपयोग आमतौर पर वहां किया जाता है जहां उच्च कठोरता और भारी कटाई क्षमता की आवश्यकता होती है।
मुख्य समारोह: सटीक और स्थिर अक्ष गति का मार्गदर्शन करें।
सर्वो मोटर और बॉल स्क्रू सीएनसी लेथ के फीड सिस्टम का एक महत्वपूर्ण हिस्सा हैं। सीएनसी कंट्रोलर सर्वो मोटरों को कमांड भेजता है, जो बॉल स्क्रू को चलाते हैं और प्रोग्राम किए गए अक्षों के साथ टरेट को घुमाते हैं।
यह प्रणाली टूल की स्थिति, फीड की गति और मशीनिंग पथ को नियंत्रित करती है।
मुख्य समारोह: सीएनसी कमांड को नियंत्रित रैखिक अक्ष गति में परिवर्तित करें।
सीएनसी नियंत्रण प्रणाली मशीन के नियंत्रण केंद्र के रूप में कार्य करती है। यह मशीनिंग प्रोग्राम को पढ़ती है और समन्वय करती है:
ऑपरेटर कंट्रोल पैनल का उपयोग प्रोग्राम दर्ज करने, मशीनिंग मापदंडों को समायोजित करने, मशीन की स्थिति की निगरानी करने और अलार्म को प्रबंधित करने के लिए भी करते हैं।
मुख्य समारोह: संपूर्ण मशीनिंग प्रक्रिया को नियंत्रित और समन्वित करें।
कूलेंट सिस्टम मशीनिंग क्षेत्र में कटिंग फ्लूइड पहुंचाता है। यह कटिंग तापमान को नियंत्रित करने, कटिंग क्षेत्र को चिकनाई प्रदान करने और टूल और वर्कपीस से चिप्स को दूर करने में मदद करता है।
निरंतर कटाई और उच्च मात्रा में उत्पादन के दौरान प्रभावी शीतलन विशेष रूप से महत्वपूर्ण हो जाता है।
मुख्य समारोह: चिप हटाने में सहायता करते हुए कटिंग क्षेत्र को ठंडा और चिकना करें।
टर्निंग प्रक्रियाओं के दौरान बड़ी मात्रा में लंबे या टूटे हुए चिप्स उत्पन्न हो सकते हैं। चिप कन्वेयर लगातार इन चिप्स को मशीनिंग क्षेत्र से हटाकर एक संग्रहण कंटेनर में स्थानांतरित करता है।
इससे मैन्युअल सफाई कम हो जाती है और निरंतर उत्पादन के दौरान मशीनिंग क्षेत्र को साफ रखने में मदद मिलती है।
मुख्य समारोह: मशीन से मशीनिंग चिप्स को स्वचालित रूप से हटा दें।
मशीन का आवरण चिप्स और शीतलक को मशीनिंग क्षेत्र के अंदर ही रखता है, जबकि निम्नलिखित विशेषताएं ऑपरेटर की सुरक्षा में मदद करती हैं:
आधुनिक सीएनसी खराद मशीनों में, सुरक्षा प्रणाली मशीन का दरवाजा खुला होने पर मशीनिंग शुरू होने से रोक सकती है।
मुख्य समारोह: इसमें चिप्स और शीतलक होते हैं और यह एक सुरक्षित परिचालन वातावरण प्रदान करता है।
सीएनसी लेथ के प्रत्येक घटक का एक विशिष्ट कार्य होता है, लेकिन मशीनिंग इन सभी घटकों के एक साथ काम करने पर निर्भर करती है। वर्कपीस को क्लैंप करने से लेकर कटिंग टूल को नियंत्रित करने और चिप्स को हटाने तक, पूरी प्रक्रिया सीएनसी सिस्टम द्वारा समन्वित होती है।
चक वर्कपीस को जकड़कर उसे केंद्र में रखता है, जबकि मुख्य स्पिंडल और हेडस्टॉक काटने के लिए आवश्यक घूर्णन प्रदान करते हैं। सीएनसी प्रणाली प्रोग्राम किए गए मशीनिंग स्थितियों के अनुसार स्पिंडल की गति को नियंत्रित करती है।
सीएनसी कंट्रोलर सर्वो मोटर्स को कमांड भेजता है, जो बॉल स्क्रू को चलाते हैं और गाइडवे के साथ टरेट को आगे बढ़ाते हैं। टरेट टर्निंग, फेसिंग, ग्रूविंग, थ्रेडिंग या अन्य ऑपरेशन करने के लिए आवश्यक कटिंग टूल को सही स्थिति में रखता है।
लंबे या पतले पुर्जों के लिए, टेलस्टॉक अतिरिक्त सहारा प्रदान करता है जिससे कटाई के दौरान कंपन और वर्कपीस का विक्षेपण कम होता है।
मशीनिंग के दौरान, कूलेंट सिस्टम कटिंग फ्लूइड की आपूर्ति करता है जिससे गर्मी नियंत्रित रहती है, कटिंग ज़ोन चिकना रहता है और चिप्स बह जाते हैं। फिर चिप कन्वेयर मशीनिंग क्षेत्र से जमा हुए चिप्स को हटा देता है।
ये सभी सीएनसी लेथ पार्ट्स मिलकर क्लैम्पिंग → रोटेशन → टूल पोजिशनिंग → कटिंग → कूलिंग → चिप रिमूवल की एक सतत प्रक्रिया बनाते हैं, जिससे मशीन कुशलतापूर्वक और लगातार पार्ट्स का उत्पादन कर पाती है।
हर सीएनसी खराद मशीन में एक ही तरह के कंपोनेंट नहीं होते। सही सेटअप पुर्जे की जटिलता, आवश्यक प्रक्रियाओं और उत्पादन मात्रा पर निर्भर करता है। इन अंतरों को समझने से आपको उन सुविधाओं के लिए अतिरिक्त भुगतान करने से बचने में मदद मिलेगी जिनकी आपको आवश्यकता नहीं है—या ऐसी मशीन चुनने से बचने में मदद मिलेगी जो आपके पुर्जों को संभाल न सके।
विन्यास | ज़रूरी भाग | इसके लिए सबसे उपयुक्त |
मानक 2-एक्सिस सीएनसी खराद | मुख्य स्पिंडल, चक, X/Z अक्ष प्रणाली, टूल टरेट | शाफ्ट, स्लीव, फ्लैंज और अन्य अपेक्षाकृत सरल टर्न किए गए पुर्जे |
लाइव टूलिंग के साथ सीएनसी खराद मशीन | लाइव टूलिंग और सी-एक्सिस जोड़ता है | ऐसे पुर्जे जिनमें एक ही सेटअप में टर्निंग और सेकेंडरी मशीनिंग दोनों की आवश्यकता होती है |
सब-स्पिंडल के साथ सीएनसी टर्निंग सेंटर | इसमें एक सब-स्पिंडल जोड़ा जाता है, जिसे आमतौर पर लाइव टूलिंग के साथ जोड़ा जाता है। | जटिल पुर्जों और उच्च मात्रा वाले उत्पादन में जहां सेटअप और हैंडलिंग समय को कम करना महत्वपूर्ण है |
एक मानक 2-एक्सिस सीएनसी खराद मशीन में आमतौर पर एक मुख्य स्पिंडल, चक, एक्स/जेड-एक्सिस सिस्टम और टूल टरेट शामिल होते हैं। इसे टर्निंग, फेसिंग, ग्रूविंग, थ्रेडिंग और बोरिंग जैसे सामान्य कार्यों के लिए डिज़ाइन किया गया है।
शाफ्ट, स्लीव, फ्लैंज और अन्य अपेक्षाकृत सरल टर्न किए गए पुर्जों के लिए यह कॉन्फ़िगरेशन एक व्यावहारिक विकल्प है।
लाइव टूलिंग और सी-एक्सिस को जोड़ने से मशीन पारंपरिक टर्निंग से परे अन्य कार्यों को भी करने में सक्षम हो जाती है। संचालित उपकरण ड्रिलिंग, टैपिंग और हल्की मिलिंग करने के लिए स्वतंत्र रूप से घूम सकते हैं, जबकि सी-एक्सिस वर्कपीस की कोणीय स्थिति को नियंत्रित करता है।
यह कॉन्फ़िगरेशन उन पुर्जों के लिए उपयुक्त है जिनमें एक ही सेटअप में टर्निंग और सेकेंडरी मशीनिंग दोनों की आवश्यकता होती है।
सब-स्पिंडल मुख्य स्पिंडल के साथ मिलकर वर्कपीस के दोनों सिरों की मशीनिंग करता है। एक तरफ की मशीनिंग पूरी होने के बाद, सब-स्पिंडल बिना मैन्युअल रूप से दोबारा क्लैंप किए पार्ट को उठाकर दूसरी प्रक्रियाओं के लिए इस्तेमाल किया जा सकता है।
लाइव टूलिंग के साथ संयुक्त रूप से, यह कॉन्फ़िगरेशन जटिल पुर्जों और उच्च मात्रा के उत्पादन के लिए उपयुक्त है जहां सेटअप और हैंडलिंग समय को कम करना महत्वपूर्ण है।
संक्षेप में कहें तो, अधिक सीएनसी लेथ पार्ट्स होने का मतलब यह नहीं है कि मशीन बेहतर है। महत्वपूर्ण बात यह है कि स्पिंडल, टरेट, अक्ष और सहायक कार्यों को आपकी वास्तविक मशीनिंग आवश्यकताओं के अनुरूप चुना जाए।
नियमित रखरखाव से अप्रत्याशित डाउनटाइम कम होता है और सीएनसी लेथ के प्रमुख पुर्जे भरोसेमंद तरीके से काम करते रहते हैं। विशेष ध्यान उन घटकों पर होना चाहिए जो बार-बार हिलते-डुलते हैं, जिन पर कटिंग का भार पड़ता है या जो चिप्स और कूलेंट से दूषित हो जाते हैं।
स्पिंडल में किसी भी तरह की असामान्य आवाज, कंपन या तापमान परिवर्तन की जांच करें। चक को साफ रखें और वर्कपीस को मजबूती से पकड़ने के लिए जॉ और क्लैम्पिंग मैकेनिज्म का नियमित रूप से निरीक्षण करें।
गाइडवे और बॉल स्क्रू को साफ रखें और उन्हें ठीक से चिकनाई दें। चिकनाई प्रणाली की नियमित रूप से जांच करें, क्योंकि अपर्याप्त चिकनाई से घिसाव बढ़ सकता है और अक्ष की गति प्रभावित हो सकती है।
टरेट और टूल होल्डर्स से चिप्स हटाएँ और घिसावट, ढीलेपन या गलत टूल इंस्टॉलेशन की जाँच करें। यदि इंडेक्सिंग धीमी या गलत हो जाती है, तो आगे की मशीनिंग से पहले टरेट का निरीक्षण किया जाना चाहिए।
शीतलक के स्तर और स्थिति की नियमित रूप से जाँच करें और आवश्यकता पड़ने पर फ़िल्टर साफ़ करें। जमा हुए चिप्स को हटाएँ और चिप कन्वेयर का निरीक्षण करें ताकि रुकावटों को रोका जा सके, विशेष रूप से निरंतर उत्पादन के दौरान।
एक सरल निवारक रखरखाव प्रक्रिया घटकों के जीवनकाल को बढ़ा सकती है और सीएनसी खराद को दीर्घकालिक संचालन में स्थिर प्रदर्शन बनाए रखने में मदद कर सकती है।
सीएनसी लेथ मशीन के मुख्य भाग कौन-कौन से हैं?
सीएनसी लेथ मशीन के मुख्य भागों में मशीन बेड, हेडस्टॉक, स्पिंडल, चक, टूल टरेट, टेलस्टॉक, गाइडवे, बॉल स्क्रू, सर्वो मोटर, सीएनसी कंट्रोल सिस्टम, कूलेंट सिस्टम और चिप कन्वेयर शामिल हैं। प्रत्येक घटक मशीनिंग प्रक्रिया के एक विशिष्ट भाग को सपोर्ट करता है।
सीएनसी लेथ का सबसे महत्वपूर्ण भाग कौन सा है?
कोई एक भाग सबसे महत्वपूर्ण नहीं है क्योंकि सभी घटक एक प्रणाली के रूप में कार्य करते हैं। हालांकि, स्पिंडल, मशीन बेड, गाइडवे, टरेट और सीएनसी नियंत्रण प्रणाली काटने की क्षमता, स्थिरता और उत्पादकता पर महत्वपूर्ण प्रभाव डालते हैं।
सीएनसी लेथ टरेट का कार्य क्या है?
इस बुर्ज में कई काटने वाले औजार रखे जा सकते हैं और यह मशीनिंग के लिए आवश्यक औजार को स्वचालित रूप से सही जगह पर रखता है। यह सीएनसी खराद मशीन को मैन्युअल रूप से औजार बदले बिना टर्निंग, बोरिंग, ग्रूविंग, थ्रेडिंग और अन्य ऑपरेशन करने की सुविधा देता है।
स्पिंडल और चक में क्या अंतर है?
स्पिंडल घूर्णी गति प्रदान करता है, जबकि चक स्पिंडल पर लगा होता है और वर्कपीस को जकड़ कर रखता है। सरल शब्दों में कहें तो, स्पिंडल घूर्णन प्रदान करता है और चक वर्कपीस को पकड़कर रखता है।
सीएनसी लेथ को टेलस्टॉक की आवश्यकता क्यों होती है?
टेलस्टॉक मशीनिंग के दौरान लंबे या पतले वर्कपीस को सहारा देता है। यह अतिरिक्त सहारा काटने के बलों के कारण होने वाले कंपन और विक्षेपण को कम करने में मदद करता है।
सीएनसी लेथ और सीएनसी टर्निंग सेंटर के पुर्जों में क्या अंतर है?
एक सामान्य सीएनसी खराद मशीन में आमतौर पर एक मुख्य स्पिंडल, एक्स/जेड अक्ष और एक टूल टरेट होता है। एक सीएनसी टर्निंग सेंटर में लाइव टूलिंग, सी-अक्ष, वाई-अक्ष या सब-स्पिंडल जैसी अतिरिक्त सुविधाएं हो सकती हैं, जिससे टर्निंग, मिलिंग, ड्रिलिंग और टैपिंग जैसे कार्य कम सेटअप में पूरे किए जा सकते हैं।
सीएनसी लेथ का चयन करते समय, केवल अधिक सुविधाओं को चुनने के बजाय, उन भागों और कार्यों पर ध्यान केंद्रित करें जिनकी आपके वर्कपीस को वास्तव में आवश्यकता है। सही स्पिंडल, टरेट, गाइडवे और एक्सिस कॉन्फ़िगरेशन अनावश्यक लागतों को कम करने में मदद कर सकता है, साथ ही आपकी उत्पादन आवश्यकताओं को भी पूरा कर सकता है।
यदि आप इस बात को लेकर अनिश्चित हैं कि आपके पुर्जों के लिए कौन सा सीएनसी खराद कॉन्फ़िगरेशन उपयुक्त है, तो यांगसेन आपके वर्कपीस, मशीनिंग प्रक्रिया और उत्पादन आवश्यकताओं का मूल्यांकन करने में आपकी मदद कर सकता है ताकि एक उपयुक्त मशीन समाधान की सिफारिश की जा सके।
