क्या आपके सीएनसी का प्रदर्शन अपेक्षाओं के अनुरूप नहीं है?
समस्या आपकी मशीन में नहीं, बल्कि स्पिंडल में हो सकती है।
सीएनसी मशीनिंग में, निम्नलिखित में से चयन करना मुश्किल होता है:
हाई स्पीड स्पिंडल (सटीकता और फिनिशिंग के लिए)
हाई टॉर्क स्पिंडल (शक्ति और भारी कटाई के लिए)
यह सीधे तौर पर आपकी कार्यक्षमता, सतह की गुणवत्ता और उपकरण के जीवनकाल को प्रभावित करता है।
तो मूल प्रश्न सरल है:
क्या आपको गति चाहिए या काटने की ताकत?
यह गाइड प्रमुख अंतरों को विस्तार से समझाएगी ताकि आप अपने उपयोग के लिए सही स्पिंडल का चुनाव कर सकें।

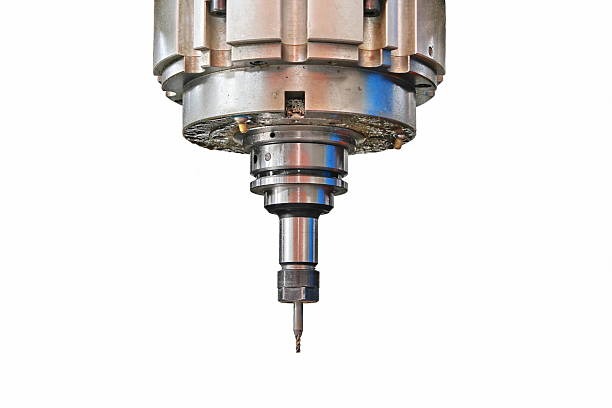

एक हाई-स्पीड स्पिंडल को बहुत उच्च घूर्णी गति (आरपीएम) पर संचालित करने के लिए डिज़ाइन किया गया है, जो आमतौर पर मशीन कॉन्फ़िगरेशन के आधार पर 12,000-40,000 आरपीएम या उससे अधिक होती है।
लेकिन यह सिर्फ "तेजी से घूमने" के बारे में नहीं है।
इसका उद्देश्य हासिल करना है:
उच्चतर कटिंग परिशुद्धता
बेहतर सतह फिनिश
उच्च गति पर स्थिर प्रदर्शन
संरचना और अनुप्रयोग के आधार पर, उच्च गति वाले स्पिंडलों को आमतौर पर निम्नलिखित श्रेणियों में विभाजित किया जाता है:
मोटरयुक्त (अंतर्निहित) स्पिंडल
मोटर को सीधे स्पिंडल में एकीकृत किया गया है।
अति उच्च गति और सटीक मशीनिंग के लिए सर्वोत्तम
बेल्ट-चालित उच्च गति स्पिंडल
गति बढ़ाने के लिए बेल्ट ट्रांसमिशन सिस्टम का उपयोग करता है
अधिक किफायती, लेकिन थोड़ी कम सटीक
वायु/तेल/जल-शीतित स्पिंडल
उच्च आरपीएम पर ऊष्मा को नियंत्रित करने के लिए डिज़ाइन किया गया
सटीकता और जीवनकाल बनाए रखने के लिए आवश्यक
हाई-स्पीड टूल इंटरफेस (एचएसके / बीटी30 / बीटी40)
उच्च गति पर टूल क्लैम्पिंग और संतुलन के लिए अनुकूलित
उच्च आरपीएम पर काम करने के लिए, स्पिंडल की संरचना मानक स्पिंडलों से बहुत अलग होती है:
एकीकृत मोटर डिजाइन
संचरण हानि को कम करता है और प्रतिक्रिया को बेहतर बनाता है
उच्च परिशुद्धता वाले बियरिंग (अक्सर सिरेमिक)
कम घर्षण, उच्च गति क्षमता
गतिशील संतुलन प्रणाली
उच्च घूर्णन पर कंपन को कम करता है
थर्मल नियंत्रण प्रणाली
यह ऊष्मा विस्तार को रोकता है जो सटीकता को प्रभावित करता है।
सामान्य शर्तों में:
उच्च गति वाले स्पिंडल सटीकता, स्थिरता और सुचारू घूर्णन के लिए बनाए जाते हैं।
खुद से पूछें:
क्या आप एल्युमीनियम, तांबा या ग्रेफाइट की मशीनिंग कर रहे हैं?
क्या आपको बिना सेकेंडरी पॉलिशिंग के एक बढ़िया सतह फिनिश की आवश्यकता है?
क्या आप सांचों, 3डी सतहों या जटिल आकृतियों पर काम कर रहे हैं?
यदि आपका उत्तर हां है, तो हाई-स्पीड स्पिंडल सही विकल्प है।
क्योंकि अधिक गति पर:
काटने की ताकत कम होती है
टूल का जुड़ाव अधिक सुचारू है
सतह की गुणवत्ता में काफी सुधार होता है।
लाभ | नुकसान |
उत्कृष्ट सतह फिनिश | कम आरपीएम पर सीमित टॉर्क |
सटीक मशीनिंग के लिए आदर्श | भारी कटाई के लिए उपयुक्त नहीं है |
छोटे उपकरणों के लिए उच्च दक्षता | सटीक घटकों के कारण लागत अधिक होती है |
काटने के बल और कंपन में कमी | अधिक भार और गर्मी के प्रति संवेदनशील |
हाई-टॉर्क स्पिंडल को कम गति पर मजबूत कटिंग बल प्रदान करने के लिए डिज़ाइन किया गया है, जो आमतौर पर मशीन और कॉन्फ़िगरेशन के आधार पर 3,000 से 12,000 आरपीएम तक होती है।
घूर्णन पर ध्यान केंद्रित करने वाले उच्च गति वाले स्पिंडलों के विपरीत, उच्च टॉर्क वाले स्पिंडल शक्ति, स्थिरता और सामग्री हटाने की क्षमता पर ध्यान केंद्रित करते हैं।
इसका मतलब है कि वे निम्नलिखित स्थितियों को संभालने के लिए बनाए गए हैं:
भारी कटाई भार
कठोर सामग्री
बड़े व्यास वाले उपकरण
उच्च टॉर्क स्पिंडल को आमतौर पर उनकी ट्रांसमिशन संरचना के आधार पर वर्गीकृत किया जाता है:
गियर-चालित स्पिंडल
टॉर्क को बढ़ाने के लिए गियरबॉक्स का उपयोग करता है
भारी मशीनिंग और गहरी कटाई के लिए उपयुक्त
बेल्ट-चालित स्पिंडल
गति और टॉर्क के बीच संतुलन प्रदान करता है
अधिक लचीला और लागत प्रभावी
डायरेक्ट-ड्राइव हाई टॉर्क स्पिंडल
यह बिना किसी यांत्रिक संचरण के टॉर्क प्रदान करता है।
बेहतर प्रतिक्रिया और कम कंपन प्रदान करता है
हैवी-ड्यूटी टूल इंटरफेस
बड़े काटने वाले औजारों और उच्च भार को सहन करने के लिए डिज़ाइन किया गया है
अधिक टॉर्क उत्पन्न करने के लिए, स्पिंडल संरचना को कई तरीकों से मजबूत किया जाता है:
गियरबॉक्स या प्रबलित ट्रांसमिशन सिस्टम
भारी कटाई के लिए टॉर्क आउटपुट बढ़ाता है
बड़े व्यास वाले स्पिंडल शाफ्ट
कठोरता और भार वहन क्षमता में सुधार करता है
उच्च-भार बियरिंग
काटने की ताकतों और झटकों को सहन करने के लिए डिज़ाइन किया गया है
कठोर स्पिंडल हाउसिंग
गहरी और आक्रामक मशीनिंग के दौरान स्थिरता बढ़ाता है
सरल शब्दों में कहें तो, उच्च टॉर्क वाले स्पिंडल भार के तहत मजबूती, कठोरता और टिकाऊपन के लिए बनाए जाते हैं।
खुद से पूछें:
क्या आप स्टील, स्टेनलेस स्टील या कच्चा लोहा की मशीनिंग कर रहे हैं?
क्या आपके पुर्जों को गहरे कट या उच्च सामग्री निष्कासन दर की आवश्यकता है?
क्या आप बड़े काटने वाले औजारों का उपयोग कर रहे हैं या भारी घटकों का सामना कर रहे हैं?
यदि उत्तर हां है, तो उच्च टॉर्क वाला स्पिंडल बेहतर विकल्प है।
क्योंकि इन परिस्थितियों में:
काटने का प्रतिरोध उच्च है
स्थिरता महत्वपूर्ण हो जाती है
टॉर्क सीधे तौर पर दक्षता और उपकरण के जीवनकाल को प्रभावित करता है।
एक हाई-स्पीड स्पिंडल को यहां दिक्कत हो सकती है, लेकिन एक हाई-टॉर्क स्पिंडल को ठीक इसी प्रकार के काम के लिए डिजाइन किया गया है।
लाभ | नुकसान |
मजबूत काटने की क्षमता | अधिकतम गति कम करें |
कठोर सामग्रियों के लिए उपयुक्त | सतह की फिनिशिंग के लिए द्वितीयक प्रसंस्करण की आवश्यकता हो सकती है। |
भारी भार के नीचे भी स्थिर | छोटे औजारों और बारीक फिनिशिंग के लिए कम कारगर। |
बड़े व्यास वाले कटरों को सपोर्ट करता है | अधिक भारी संरचना और धीमी गति |
हाई-स्पीड और हाई-टॉर्क स्पिंडल के बीच चयन करना केवल विशिष्टताओं पर निर्भर नहीं करता है।
यह सीधे तौर पर आपकी मशीनिंग दक्षता, सतह की गुणवत्ता और समग्र उत्पादन लागत को प्रभावित करता है।
निर्णय को आसान बनाने के लिए, आइए उन प्रमुख अंतरों को विस्तार से समझते हैं जो वास्तव में वास्तविक उत्पादन में मायने रखते हैं।
उच्च गति स्पिंडल
इसमें आमतौर पर कॉम्पैक्ट डिजाइन वाली मोटरयुक्त (अंतर्निहित) संरचना का उपयोग किया जाता है।
यह उच्च आरपीएम पर वजन, जड़त्व और कंपन को कम करने पर केंद्रित है।
उच्च टॉर्क स्पिंडल
इसमें अक्सर गियर-चालित या प्रबलित बेल्ट-चालित प्रणालियों का उपयोग किया जाता है।
अधिक कठोरता के लिए बड़े शाफ्ट और मजबूत आवरण के साथ डिजाइन किया गया है।
सामान्य शर्तों में:
उच्च गति सुचारू घूर्णन के लिए बनाई गई है, जबकि उच्च टॉर्क मजबूती और स्थिरता के लिए बनाया गया है।
उच्च गति स्पिंडल
इसके लिए अधिक उपयुक्त:
एल्युमीनियम, तांबा, ग्रेफाइट
छोटे औजार और सटीक पुर्जे
जटिल सतहों और परिष्करण कार्यों
उच्च टॉर्क स्पिंडल
इसके लिए अधिक उपयुक्त:
स्टील, स्टेनलेस स्टील, कच्चा लोहा
बड़े औजार और भारी पुर्जे
डीप कटिंग और रफिंग प्रक्रियाएँ
यदि आपकी सामग्री कठोर है या आपका भाग बड़ा है, तो अनुकूलता महत्वपूर्ण हो जाती है।
उच्च गति स्पिंडल
आमतौर पर इसकी लागत अधिक होती है, इसके कारण हैं:
उच्च परिशुद्धता वाले बियरिंग
शीतलन प्रणालियाँ
गतिशील संतुलन आवश्यकताएँ
उच्च टॉर्क स्पिंडल
भारी मशीनिंग के लिए अधिक लागत प्रभावी, विशेष रूप से तब जब:
उच्च मात्रा में सामग्री हटाने की आवश्यकता है
उपकरण का जीवनकाल एक महत्वपूर्ण कारक है।
असली अंतर सिर्फ कीमत में नहीं है, बल्कि इस बात में है कि प्रत्येक स्पिंडल आपके निवेश पर कितना लाभ (आरओआई) देता है।
उच्च गति स्पिंडल
इसके लिए सटीक संयोजन और संरेखण की आवश्यकता होती है।
कंपन और गर्मी के प्रति संवेदनशीलता के कारण स्थापना की शर्तें अधिक सख्त हैं।
उच्च टॉर्क स्पिंडल
अधिक मजबूत और भारी-भरकम मशीनों में आसानी से एकीकृत हो जाता है।
यह बड़े मशीनिंग केंद्रों और स्थिर सेटअपों के लिए अधिक उपयुक्त है।
उच्च गति स्पिंडल
इसके लिए सावधानीपूर्वक नियंत्रण की आवश्यकता है:
तापमान
स्नेहन
भार की स्थितियाँ
गलत उपयोग से सटीकता और जीवनकाल पर जल्दी असर पड़ सकता है।
उच्च टॉर्क स्पिंडल
भारी भार की स्थितियों में अधिक सहनशील, लेकिन:
गियर सिस्टम को समय-समय पर रखरखाव की आवश्यकता होती है।
लंबे समय तक पहनने पर निगरानी की आवश्यकता होती है
कारक | उच्च गति स्पिंडल | उच्च टॉर्क स्पिंडल |
आरपीएम | उच्च (12,000–40,000) | निम्न-मध्यम (3,000-12,000) |
टॉर्कः | कम | उच्च |
काटने का प्रकार | हल्की कटिंग/फिनिशिंग | भारी कटाई / खुरदरापन |
सतह की फिनिश | उत्कृष्ट | मध्यम |
उपकरण का आकार | छोटे उपकरण | बड़े उपकरण |
सामग्री | नरम धातुएँ | कठोर धातुएँ |
संरचना | मोटरयुक्त, कॉम्पैक्ट | गियर/बेल्ट-चालित, कठोर |
भार के तहत स्थिरता | निचला | उच्च |
हाई-स्पीड स्पिंडल और हाई-टॉर्क स्पिंडल के बीच चयन करना इस बारे में नहीं है कि कौन सा बेहतर है।
यह इस बात पर निर्भर करता है कि कौन सा विकल्प आपकी वास्तविक उत्पादन आवश्यकताओं के अनुरूप है।
गलत स्पिंडल चुनने पर आपको निम्नलिखित समस्याओं का सामना करना पड़ सकता है:
कम दक्षता
सतह की गुणवत्ता खराब है
औजारों की लागत में वृद्धि
इसलिए कोई भी निर्णय लेने से पहले, नीचे दिए गए प्रमुख कारकों पर ध्यान दें।
अपने मुख्य मशीनिंग कार्य से शुरुआत करें।
यदि आपका काम इन चीज़ों पर केंद्रित है:
मोल्ड फिनिशिंग
3डी कंटूर मशीनिंग
सटीक पुर्जे
एक हाई-स्पीड स्पिंडल अधिक उपयुक्त है।
यदि आपके काम में निम्नलिखित शामिल हैं:
भारी खुरदरापन
सरंचनात्मक घटक
बड़े वर्कपीस
उच्च टॉर्क वाला स्पिंडल बेहतर विकल्प है।
आपका स्पिंडल आपके मटेरियल और टूलिंग से मेल खाना चाहिए।
हाई स्पीड स्पिंडल:
नरम सामग्रियों के साथ सबसे अच्छा काम करता है
छोटे व्यास वाले औजारों के लिए उपयुक्त
उच्च टॉर्क स्पिंडल:
कठोर सामग्रियों के लिए डिज़ाइन किया गया
बड़े कटर और उच्च भार को सहन करता है
यहां बेमेल होने से अक्सर औजारों में घिसावट या अस्थिर मशीनिंग हो जाती है।
सोचिए कि आपके पुर्जों को कैसे संसाधित किया जाता है।
उच्च परिशुद्धता और उत्तम परिष्करण
हाई स्पीड स्पिंडल:
गहरी कटाई और उच्च मात्रा में सामग्री निष्कासन
उच्च टॉर्क स्पिंडल:
यदि आपकी प्रक्रिया में दोनों चरण शामिल हैं, तो आपको एक संयुक्त दृष्टिकोण की आवश्यकता हो सकती है।
केवल शुरुआती कीमत के आधार पर निर्णय न लें।
हाई स्पीड स्पिंडल:
अधिक प्रारंभिक लागत
सटीकता और उत्कृष्ट फिनिश के माध्यम से मूल्यवर्धन करता है
उच्च टॉर्क स्पिंडल:
भारी कटाई के लिए अधिक कुशल
थोक उत्पादन में बेहतर लागत नियंत्रण
मुख्य बात यह है कि केवल मशीन की कीमत का मूल्यांकन करने के बजाय, प्रति पुर्जे की लागत का मूल्यांकन किया जाए।
आपके बजट में उपकरण की लागत से कहीं अधिक चीजें शामिल होनी चाहिए।
विचार करना:
उपकरण की खपत
समय चक्र
उत्पादन मात्रा
स्क्रैप दर
कभी-कभी अधिक लागत वाली स्पिंडल वास्तव में आपकी कुल उत्पादन लागत को कम कर सकती है।
यहीं पर कई फैसले गलत साबित होते हैं।
खुद से पूछें:
क्या आपको भारी भार के तहत दीर्घकालिक स्थिरता की आवश्यकता है?
क्या आपको समय के साथ निरंतर सटीकता की आवश्यकता है?
क्या आपके उत्पादन में डाउनटाइम एक बड़ी चिंता का विषय है?
हाई स्पीड स्पिंडल:
इसके लिए सख्त रखरखाव की आवश्यकता है।
अधिक भार और गर्मी के प्रति संवेदनशील
उच्च टॉर्क स्पिंडल:
कठिन परिस्थितियों में अधिक टिकाऊ
लंबे उत्पादन चक्रों में प्रबंधन करना आसान
निवेश पर लाभ (आरओआई) के दृष्टिकोण से:
उच्च गति → सटीक पुर्जों के लिए उच्च मूल्य
उच्च टॉर्क → बड़े पैमाने पर उत्पादन के लिए उच्च दक्षता
कई वास्तविक दुनिया के अनुप्रयोगों में, सबसे अच्छा समाधान एक को दूसरे पर चुनने में नहीं, बल्कि दोनों को मिलाकर उपयोग करने में होता है:
रफिंग के लिए उच्च टॉर्क
फिनिशिंग के लिए उच्च गति
यह दृष्टिकोण दक्षता और गुणवत्ता दोनों को अधिकतम करता है।
क्या एक ही स्पिंडल उच्च गति और उच्च टॉर्क दोनों को संभाल सकता है?
सैद्धांतिक रूप से, हाँ। कुछ आधुनिक स्पिंडल व्यापक गति और टॉर्क रेंज प्रदान करने के लिए डिज़ाइन किए गए हैं।
हालांकि, वास्तविक उत्पादन में:
उच्च गति वाले स्पिंडल सटीकता और उत्कृष्ट फिनिशिंग के लिए अनुकूलित हैं।
उच्च टॉर्क स्पिंडल भारी कटाई के लिए अनुकूलित हैं।
हाइब्रिड स्पिंडल लचीलापन प्रदान कर सकता है, लेकिन यह आमतौर पर चरम स्थितियों में विशेष स्पिंडल के प्रदर्शन से मेल नहीं खा सकता है।
यदि आपका एप्लिकेशन स्पष्ट रूप से एक प्रकार की मशीनिंग पर केंद्रित है, तो एक समर्पित स्पिंडल अभी भी बेहतर विकल्प है।
मोल्ड और डाई की मशीनिंग के लिए कौन सा स्पिंडल बेहतर है?
यह मशीनिंग के चरण पर निर्भर करता है।
रफिंग चरण → कुशल सामग्री निष्कासन के लिए उच्च टॉर्क स्पिंडल
अंतिम चरण → सतह की गुणवत्ता के लिए उच्च गति वाली स्पिंडल
अधिकांश मोल्ड निर्माताओं के लिए, दोनों का संयोजन सर्वोत्तम परिणाम देता है।
भारी कटाई के दौरान मेरी स्पिंडल को परेशानी क्यों होती है या कंपन क्यों होता है?
यह अक्सर इस बात का संकेत होता है कि स्पिंडल पर्याप्त टॉर्क प्रदान नहीं कर रहा है।
सामान्य कारणों में शामिल हैं:
कठोर सामग्रियों के लिए उच्च गति वाले स्पिंडल का उपयोग करना
काटने के भार के लिए अपर्याप्त कठोरता
टूल का आकार स्पिंडल की क्षमता से अधिक है
उच्च टॉर्क वाले स्पिंडल का उपयोग करने से स्थिरता और कटिंग प्रदर्शन में काफी सुधार हो सकता है।
क्या मशीनिंग के लिए उच्च आरपीएम हमेशा बेहतर होता है?
नहीं। उच्च आरपीएम से कटाई की गति में सुधार होता है, लेकिन केवल तभी जब परिस्थितियाँ अनुकूल हों।
पर्याप्त टॉर्क के बिना:
काटने का बल कम हो जाता है
औजारों का घिसाव बढ़ जाता है
कार्यकुशलता में गिरावट आती है
मुख्य बात यह है कि सामग्री और कटाई की गहराई के आधार पर गति और टॉर्क के बीच संतुलन बनाए रखना।
एल्युमीनियम और स्टील के लिए कौन सा स्पिंडल बेहतर है?
एल्युमीनियम, तांबा, ग्रेफाइट → उच्च गति स्पिंडल
स्टील, स्टेनलेस स्टील, कच्चा लोहा → उच्च टॉर्क स्पिंडल
सामग्री के लिए गलत स्पिंडल का उपयोग करने से खराब प्रदर्शन और अधिक लागत हो सकती है।
सबसे किफायती स्पिंडल विकल्प कौन सा है?
सबसे किफायती विकल्प सबसे सस्ता स्पिंडल नहीं है, बल्कि वह है जो बेहतर प्रदर्शन करता है:
स्थिर प्रदर्शन
औजारों का जीवनकाल लंबा
उच्च दक्षता
प्रति भाग लागत कम
कई मामलों में:
उच्च गति वाले स्पिंडल सटीक उद्योगों में मूल्य प्रदान करते हैं।
उच्च टॉर्क स्पिंडल भारी मशीनिंग में मूल्य प्रदान करते हैं।
हाई-स्पीड और हाई-टॉर्क स्पिंडल के बीच का अंतर एक ही बात पर निर्भर करता है - आपकी मशीनिंग की वास्तविक आवश्यकता क्या है।
उच्च गति वाले स्पिंडल सटीकता और सतह की गुणवत्ता के लिए बनाए जाते हैं, जबकि उच्च टॉर्क वाले स्पिंडल मजबूती और भारी कटाई के लिए डिजाइन किए जाते हैं।

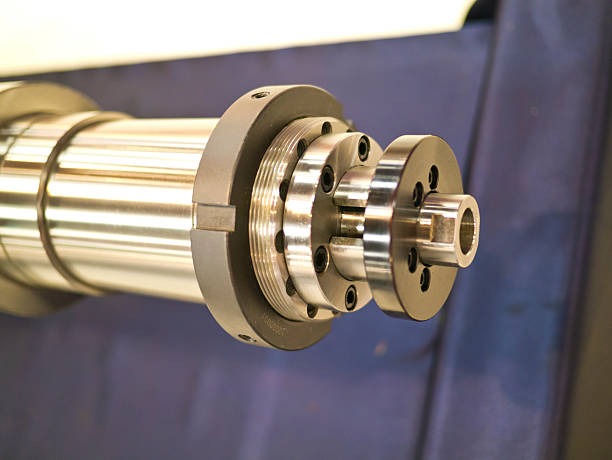

सही स्पिंडल का चुनाव करने का मतलब है कि आप अपने स्पिंडल को अपनी सामग्री, उपकरण और उत्पादन लक्ष्यों के अनुरूप चुनें।
क्या आप अभी भी निश्चित नहीं हैं कि कौन सा स्पिंडल आपके एप्लिकेशन के लिए उपयुक्त है?
अपनी मशीनिंग संबंधी आवश्यकताओं को हमारे साथ साझा करें, और हम आपको सबसे उपयुक्त समाधान खोजने में मदद करेंगे।
