5 अक्षीय सीएनसी मशीन के प्रकार

जब लोग पहली बार 5-एक्सिस सीएनसी मशीनों के बारे में जानकारी लेते हैं, तो वे अक्सर यह मान लेते हैं कि वे सभी एक जैसी होती हैं।

लेकिन जब आप मॉडलों की तुलना करना शुरू करते हैं, तो आपको कीमत, संरचना, आकार और प्रदर्शन में बड़े अंतर तुरंत नज़र आने लगते हैं।

कुछ मशीनें छोटे, उच्च परिशुद्धता वाले मोल्ड पार्ट्स के लिए डिज़ाइन की गई हैं।

अन्य को बड़े एयरोस्पेस घटकों के लिए बनाया गया है।

भले ही वे सभी खुद को "5-एक्सिस" होने का दावा करते हों, लेकिन उनकी वास्तविक क्षमताएं काफी भिन्न हो सकती हैं।

तो फिर उनमें क्या अंतर है?

इसका उत्तर मशीन कॉन्फ़िगरेशन में निहित है।

विभिन्न प्रकार की 5-एक्सिस सीएनसी मशीनें इससे मशीनिंग स्थिरता, वर्कपीस आकार क्षमता, सतह की फिनिश और समग्र उत्पादन दक्षता प्रभावित होती है।

सभी 5-एक्सिस मशीनों की संरचना एक जैसी नहीं होती है, और निवेश करने से पहले इन अंतरों को समझना आवश्यक है।

इस लेख में, हम 5-एक्सिस सीएनसी मशीनों के मुख्य प्रकारों का परिचय देंगे और यह समझाएंगे कि प्रत्येक कॉन्फ़िगरेशन वास्तविक दुनिया में मशीनिंग प्रदर्शन को कैसे प्रभावित करता है।

5 एक्सिस सीएनसी मशीन क्या है?

एक 5-एक्सिस सीएनसी मशीन एक उन्नत मशीनिंग सेंटर है जो एक कटिंग टूल या वर्कपीस को पांच अलग-अलग अक्षों के साथ स्थानांतरित कर सकती है।

इसमें शामिल है:

तीन रेखीय अक्ष: X, Y और Z

दो घूर्णन अक्ष: आमतौर पर A, B, या C

अतिरिक्त घूर्णन अक्ष उपकरण को भाग को पुनः स्थापित किए बिना कई कोणों से वर्कपीस के पास पहुंचने की अनुमति देते हैं।

व्यवहारिक रूप से, इसका मतलब यह है कि मशीन एक ही सेटअप में जटिल ज्यामितियों, गहरी गुहाओं और घुमावदार सतहों की मशीनिंग कर सकती है।

यह कैसे काम करता है?

एक पारंपरिक 3-एक्सिस मशीन में, कटिंग टूल केवल ऊपर/नीचे, बाएँ/दाएँ और आगे/पीछे की ओर चलता है। कई सतहों पर मशीनिंग करने के लिए, ऑपरेटर को पार्ट को अनक्लैंप करके उसकी स्थिति बदलनी पड़ती है।

5-एक्सिस सीएनसी मशीन इस सीमा को दूर कर देती है।

घूर्णी गति जोड़ने से मशीन निम्नलिखित कार्य कर सकती है:

कार्यमेज को झुकाएँ

स्पिंडल हेड को घुमाएँ

या दोनों गतिविधियों को मिलाएं

इससे एक ही क्लैम्पिंग को बनाए रखते हुए कई सतहों पर एक साथ मशीनिंग करना संभव हो जाता है।

5-एक्सिस मशीनिंग क्यों महत्वपूर्ण है?

3-एक्सिस मशीनिंग की तुलना में, 5-एक्सिस सिस्टम निम्नलिखित लाभ प्रदान करते हैं:

उच्चतर मशीनिंग दक्षता

बेहतर ज्यामितीय सटीकता

जटिल भागों पर बेहतर सतह परिष्करण

सेटअप का समय कम हो गया

संचयी स्थिति त्रुटि कम

एयरोस्पेस, मोल्ड और डाई, मेडिकल कंपोनेंट्स और हाई-प्रिसिजन इंजीनियरिंग जैसे उद्योगों के लिए, 5-एक्सिस क्षमता अक्सर वैकल्पिक के बजाय अनिवार्य होती है।

5 अक्षीय सीएनसी मशीनों के प्रकार

हालांकि सभी 5-एक्सिस सीएनसी मशीनें बहु-दिशात्मक मशीनिंग क्षमता प्रदान करती हैं, लेकिन उनकी संरचनात्मक बनावट प्रदर्शन, पुर्जे के आकार की सीमा और उद्योग की उपयुक्तता को काफी हद तक प्रभावित करती है।

नीचे 5-एक्सिस सीएनसी मशीनों के मुख्य प्रकार और वास्तविक उत्पादन वातावरण में उनके उपयोग का तरीका बताया गया है।

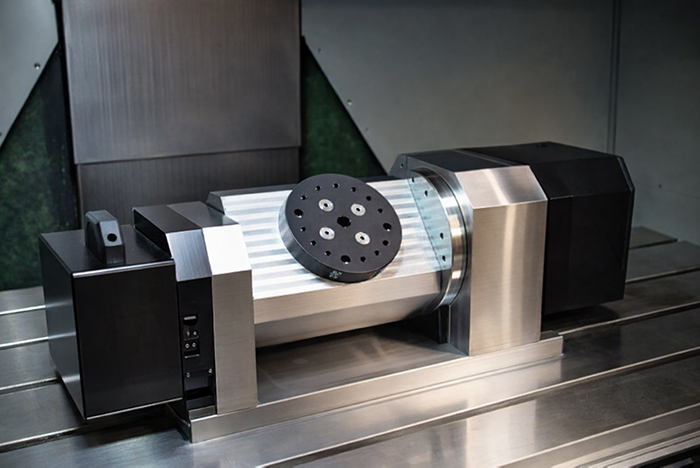

ट्रनियन-टाइप 5 एक्सिस सीएनसी मशीन

विवरण

A ट्रनियन-प्रकार की 5-अक्षीय सीएनसी मशीन यह दोनों घूर्णन अक्षों को वर्कटेबल में एकीकृत करता है। टेबल झुकती और घूमती है, जबकि स्पिंडल लंबवत स्थिर रहता है। यह संरचना एक कॉम्पैक्ट और मजबूत मशीनिंग प्लेटफॉर्म बनाती है, जो विशेष रूप से उच्च परिशुद्धता वाले कंटूर कार्य के लिए उपयुक्त है।

विशिष्ट उद्योग

इस प्रकार की मशीन का व्यापक रूप से मोल्ड और डाई निर्माण, चिकित्सा उपकरण उत्पादन और छोटे एयरोस्पेस घटकों की मशीनिंग में उपयोग किया जाता है। मोल्ड कारखानों में, ट्रनियन मशीनों को उच्च गति वाली फिनिशिंग के दौरान उनकी स्थिरता के लिए महत्व दिया जाता है। चिकित्सा क्षेत्र में, इनका उपयोग अक्सर जटिल प्रत्यारोपण ज्यामितियों की मशीनिंग के लिए किया जाता है, जहाँ सटीकता और सतह की गुणवत्ता महत्वपूर्ण होती है। एयरोस्पेस आपूर्तिकर्ता इनका उपयोग छोटे संरचनात्मक ब्रैकेट या सटीक एल्यूमीनियम घटकों के लिए कर सकते हैं।

उपयुक्त पुर्जे

ट्रनियन मशीनें इंजेक्शन मोल्ड, डाई-कास्टिंग मोल्ड, ऑर्थोपेडिक इम्प्लांट, छोटे टरबाइन ब्लेड और जटिल एल्यूमीनियम हाउसिंग जैसे पुर्जों के लिए आदर्श हैं। इन पुर्जों के लिए आमतौर पर एक कॉम्पैक्ट वर्क एनवेलप के भीतर मल्टी-सरफेस मशीनिंग, सटीक टॉलरेंस और बढ़िया सरफेस फिनिश की आवश्यकता होती है।

फ़ायदे

उत्कृष्ट संरचनात्मक कठोरता

उच्च परिरूप मशीनिंग सटीकता

छोटा आकार

कुशल बहु-सतह मशीनिंग

कमियां

सीमित वर्कपीस आकार क्षमता

हेड-टाइप सिस्टम की तुलना में टेबल लोड सीमित होता है।

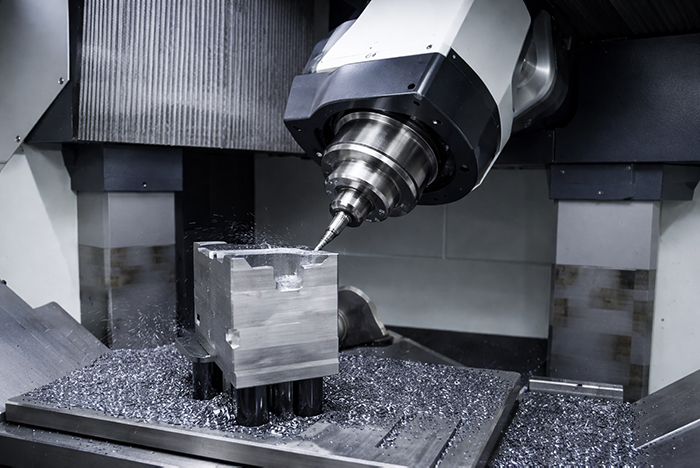

हेड/स्विवल हेड टाइप 5 एक्सिस सीएनसी मशीन

विवरण

हेड/हेड कॉन्फ़िगरेशन में, दोनों घूर्णन अक्ष टेबल के बजाय स्पिंडल हेड में एकीकृत होते हैं। वर्कटेबल स्थिर रहता है जबकि स्पिंडल झुकता और घूमता है ताकि वर्कपीस तक कई कोणों से पहुंचा जा सके।

यह संरचना विशेष रूप से बड़े या भारी पुर्जों की मशीनिंग करते समय लाभदायक होती है।

विशिष्ट उद्योग

हेड-टाइप 5-एक्सिस मशीनें आमतौर पर एयरोस्पेस, ऑटोमोटिव, संरचनात्मक निर्माण, रक्षा अनुप्रयोगों और ऊर्जा उपकरण उत्पादन में पाई जाती हैं। एयरोस्पेस निर्माता इनका उपयोग संरचनात्मक एल्यूमीनियम फ्रेम, टाइटेनियम घटकों और जटिल भार वहन करने वाले पुर्जों की मशीनिंग के लिए करते हैं। ऑटोमोटिव आपूर्तिकर्ता बड़े मोल्ड और संरचनात्मक हाउसिंग के लिए इन पर निर्भर रहते हैं।

उपयुक्त पुर्जे

ये मशीनें विमान के संरचनात्मक घटकों, इंजन हाउसिंग, ट्रांसमिशन केस, बड़े एल्यूमीनियम फ्रेम और जटिल टाइटेनियम एयरोस्पेस ब्रैकेट के लिए उपयुक्त हैं। टेबल के न घूमने के कारण, भारी वर्कपीस को अधिक सुरक्षित और कुशलता से मशीनिंग किया जा सकता है।

फ़ायदे

बड़े और भारी घटकों के लिए उपयुक्त

जटिल ज्यामितियों तक लचीली उपकरण पहुंच

घूमने वाली मेज पर भार की कोई सीमा नहीं है

कमियां

अधिक जटिल यांत्रिक संरचना

उपकरण में अधिक निवेश

रखरखाव संबंधी विचार बढ़ गए हैं

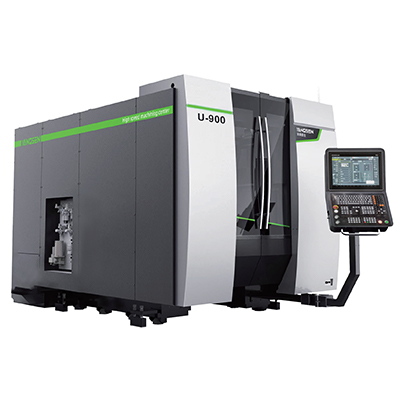

टेबल/टेबल टाइप 5 एक्सिस सीएनसी मशीनe

विवरण

टेबल/टेबल कॉन्फ़िगरेशन में दोनों घूर्णन अक्ष टेबल सिस्टम के भीतर स्थित होते हैं, जबकि स्पिंडल हेड स्थिर रहता है। यह डिज़ाइन सटीक स्थिति निर्धारण और संतुलित संरचनात्मक प्रदर्शन पर केंद्रित है।

यह मध्यम आकार के सटीक घटकों के लिए एक स्थिर मशीनिंग वातावरण प्रदान करता है।

विशिष्ट उद्योग

इस प्रकार की मशीन का उपयोग आमतौर पर सटीक इंजीनियरिंग उद्योगों, औजारों और उपकरणों के निर्माण, चिकित्सा उपकरणों के उत्पादन और इलेक्ट्रॉनिक घटकों की मशीनिंग में किया जाता है। लंबे समय तक चलने वाले उत्पादन कार्यों में जहां दोहराव और ज्यामितीय सटीकता महत्वपूर्ण होती है, वहां इसका विशेष महत्व है।

उपयुक्त पुर्जे

इसके विशिष्ट अनुप्रयोगों में परिशुद्ध हाउसिंग, टूलिंग फिक्स्चर, उच्च-सटीकता वाले ब्रैकेट, जटिल यांत्रिक घटक और बहु-कोण मशीनिंग की आवश्यकता वाले मध्यम आकार के संरचनात्मक भाग शामिल हैं। इन भागों में अक्सर सुसंगत आयामी सटीकता और स्थिर आकृति नियंत्रण की आवश्यकता होती है।

फ़ायदे

उच्च परिशुद्धता

स्थिर और संतुलित संरचना

विश्वसनीय पुनरावृत्ति

कमियां

मध्यम वर्कपीस आकार की सीमा

रोटरी सिस्टम को सटीक अंशांकन की आवश्यकता होती है।

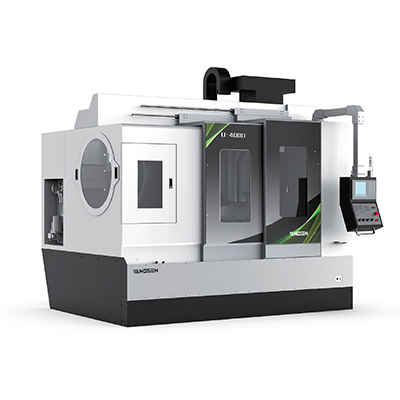

गैन्ट्री 5 एक्सिस सीएनसी मशीन

विवरण

A गैन्ट्री 5-एक्सिस सीएनसी मशीन इसमें बड़े पैमाने पर मशीनिंग के लिए डिज़ाइन की गई ब्रिज-प्रकार की फ्रेम संरचना है। इसमें अक्सर गैन्ट्री सिस्टम को स्विवेल हेड कॉन्फ़िगरेशन के साथ जोड़ा जाता है, जिससे बड़े आकार के वर्कपीस की मशीनिंग संभव हो पाती है।

इस प्रकार में कठोरता और भारी-भरकम प्रदर्शन पर जोर दिया जाता है।

विशिष्ट उद्योग

गैन्ट्री 5-एक्सिस मशीनें एयरोस्पेस विनिर्माण, पवन ऊर्जा उपकरण उत्पादन, जहाज निर्माण, रेल परिवहन और भारी मशीनरी उद्योगों में व्यापक रूप से उपयोग की जाती हैं। ये उन क्षेत्रों के लिए विशेष रूप से उपयुक्त हैं जिनमें उच्च आयामी स्थिरता वाले बड़े संरचनात्मक घटकों की मशीनिंग की आवश्यकता होती है।

उपयुक्त पुर्जे

इनमें आम तौर पर विमान के पंखों की संरचनाएं, पवन टरबाइन के हब, बड़े सांचे, जहाज के पुर्जे, भारी स्टील के फ्रेम और बड़े मिश्रित उपकरण संरचनाएं शामिल हैं। ये पुर्जे आमतौर पर मानक मशीनिंग केंद्रों की क्षमता से अधिक होते हैं और इन्हें एक स्थिर, बड़े आकार के प्लेटफॉर्म की आवश्यकता होती है।

फ़ायदे

अत्यधिक उच्च कठोरता

अति-बड़े घटकों के लिए उपयुक्त

मजबूत हेवी-ड्यूटी मशीनिंग क्षमता

कमियां

स्थापना के लिए बड़े स्थान की आवश्यकता होती है।

उच्च अवसंरचना आवश्यकताएँ

महत्वपूर्ण निवेश लागत

पूछे जाने वाले प्रश्न

5-एक्सिस सीएनसी मशीनों के मुख्य प्रकार क्या हैं?

मुख्य प्रकारों में ट्रनियन-प्रकार, हेड/हेड (स्विवेल हेड) प्रकार, टेबल/टेबल प्रकार और गैन्ट्री 5-एक्सिस मशीनें शामिल हैं। इनमें अंतर दो घूर्णन अक्षों की स्थिति में निहित है—या तो टेबल में, स्पिंडल हेड में या गैन्ट्री संरचना में। यह संरचनात्मक भिन्नता कठोरता, वर्कपीस के आकार की क्षमता और समग्र मशीनिंग लचीलेपन को प्रभावित करती है।

मोल्ड बनाने के लिए किस प्रकार की 5-एक्सिस सीएनसी मशीन सबसे अच्छी होती है?

मोल्ड निर्माण के लिए आमतौर पर ट्रनियन-प्रकार की मशीनों को प्राथमिकता दी जाती है क्योंकि ये कम जगह में भी उच्च कठोरता और उत्कृष्ट आकार नियंत्रण प्रदान करती हैं। हालांकि, बहुत बड़े मोल्डों के लिए, गैन्ट्री 5-एक्सिस मशीन अधिक उपयुक्त हो सकती है क्योंकि इसमें घूमने की क्षमता अधिक होती है और संरचनात्मक स्थिरता भी बेहतर होती है।

क्या बड़े एयरोस्पेस पुर्जों के लिए हेड-टाइप 5-एक्सिस मशीनें बेहतर हैं?

जी हां, हेड/हेड कॉन्फ़िगरेशन का उपयोग अक्सर एयरोस्पेस में किया जाता है क्योंकि वर्कटेबल स्थिर रहता है, जिससे घूर्णीय भार की सीमाओं के बिना भारी और बड़े पुर्जों की मशीनिंग की जा सकती है। यह संरचना विशेष रूप से विमान के फ्रेम, इंजन के पुर्जों और संरचनात्मक एल्यूमीनियम या टाइटेनियम के पुर्जों के लिए उपयोगी है।

एक साथ 5-अक्षीय और 3+2 अक्षीय मशीनिंग में क्या अंतर है?

एक साथ पांच अक्षों की मशीनिंग से पांचों अक्ष एक ही समय में गति कर सकते हैं, जिससे चिकनी सतह की मशीनिंग और उत्कृष्ट सतह फिनिश संभव हो पाती है। इसके विपरीत, तीन+दो मशीनिंग (जिसे इंडेक्स्ड मशीनिंग भी कहा जाता है) में तीन अक्षों से कटिंग करते समय घूर्णन अक्षों को स्थिर रखा जाता है। जटिल सतहों के लिए एक साथ मशीनिंग बेहतर है, जबकि तीन+दो मशीनिंग कम लागत में कई सतहों की मशीनिंग के लिए अक्सर पर्याप्त होती है।

5-एक्सिस सीएनसी मशीन की कीमत कितनी होती है?

मशीन के प्रकार, यात्रा आकार, नियंत्रण प्रणाली और संरचनात्मक मजबूती के आधार पर कीमत में काफी अंतर होता है। बड़े गैन्ट्री या हेड-टाइप एयरोस्पेस मशीनों की तुलना में कॉम्पैक्ट ट्रनियन मॉडल में आमतौर पर कम निवेश की आवश्यकता होती है। खरीद मूल्य के अलावा, खरीदारों को स्थापना स्थान, टूलिंग सिस्टम और दीर्घकालिक रखरखाव लागत पर भी विचार करना चाहिए।

मैं अपने उत्पादन के लिए सही 5-एक्सिस कॉन्फ़िगरेशन कैसे चुनूँ?

चयन कई कारकों पर निर्भर करता है, जिनमें पुर्जे का आकार, सामग्री का प्रकार, आवश्यक सटीकता और उत्पादन मात्रा शामिल हैं। छोटे सटीक पुर्जों के लिए आमतौर पर ट्रनियन डिज़ाइन उपयुक्त होते हैं, जबकि बड़े संरचनात्मक पुर्जों के लिए हेड-टाइप या गैन्ट्री सिस्टम की आवश्यकता हो सकती है। मशीन संरचना को अनुप्रयोग आवश्यकताओं के अनुरूप बनाना, केवल विशिष्टताओं की तुलना करने से कहीं अधिक महत्वपूर्ण है।

निष्कर्ष

यद्यपि सभी 5-एक्सिस सीएनसी मशीनें एक ही मूल अवधारणा पर आधारित होती हैं, लेकिन उनकी संरचनात्मक विन्यास के कारण मशीनिंग की विशेषताएं बहुत भिन्न होती हैं।

रोटरी अक्षों का स्थान - चाहे वह टेबल में हो, स्पिंडल हेड में हो, या गैन्ट्री सिस्टम के भीतर हो - कठोरता, वर्कपीस के आकार की क्षमता, मशीनिंग लचीलापन और दीर्घकालिक स्थिरता को सीधे प्रभावित करता है।

ट्रनियन डिज़ाइन को अक्सर कॉम्पैक्ट, उच्च-सटीकता वाले घटकों के लिए प्राथमिकता दी जाती है।

हेड-टाइप सिस्टम बड़े और भारी संरचनात्मक भागों के लिए अधिक उपयुक्त होते हैं।

टेबल/टेबल कॉन्फ़िगरेशन का मुख्य उद्देश्य स्थिति की सटीकता और संतुलन सुनिश्चित करना है।

गैन्ट्री मशीनें अति-विशाल और भारी-भरकम अनुप्रयोगों में सहायक होती हैं।

कोई एक "सर्वश्रेष्ठ" 5-एक्सिस सीएनसी मशीन नहीं है।

प्रत्येक प्रकार को एक विशिष्ट उत्पादन वातावरण और मशीनिंग उद्देश्य की पूर्ति के लिए डिज़ाइन किया गया है।

इन संरचनात्मक अंतरों को समझने से मशीन का चयन अधिक स्पष्ट और रणनीतिक हो जाता है, खासकर उन निर्माताओं के लिए जो दीर्घकालिक निवेश और उत्पादन वृद्धि की योजना बना रहे हैं।

कॉन्फ़िगरेशन, पार्ट साइज़ और एप्लिकेशन की आवश्यकताओं का मूल्यांकन करने के लिए समय निकालने से हमेशा अधिक आत्मविश्वासपूर्ण निर्णय लेने में मदद मिलेगी।
