सीएनसी मशीनिंग में सटीक ड्रिलिंग सबसे महत्वपूर्ण प्रक्रियाओं में से एक है। यहां तक कि एक छोटी सी स्थिति संबंधी त्रुटि भी छेद की सटीकता, सतह की फिनिश, असेंबली की गुणवत्ता और समग्र मशीनिंग प्रदर्शन को प्रभावित कर सकती है। यही कारण है कि ड्रिलिंग शुरू करने से पहले मशीनिस्ट अक्सर स्पॉट ड्रिल या सेंटर ड्रिल का उपयोग करते हैं।
हालांकि ये उपकरण देखने में एक जैसे लगते हैं, लेकिन इन्हें पूरी तरह से अलग-अलग कामों के लिए डिज़ाइन किया गया है। स्पॉट ड्रिल का मुख्य उपयोग सटीक छेद की स्थिति निर्धारित करने और ड्रिल के फिसलने को रोकने के लिए किया जाता है, जबकि सेंटर ड्रिल मुख्य रूप से खराद में सेंटर होल बनाने और टर्निंग ऑपरेशन के लिए डिज़ाइन की गई हैं। स्पॉट ड्रिल और सेंटर ड्रिल के बीच के अंतर को समझने से मशीनिंग की सटीकता बढ़ाने, उपकरण का जीवनकाल बढ़ाने और आधुनिक सीएनसी विनिर्माण परिवेश में होने वाली महंगी उत्पादन त्रुटियों को कम करने में मदद मिलती है।

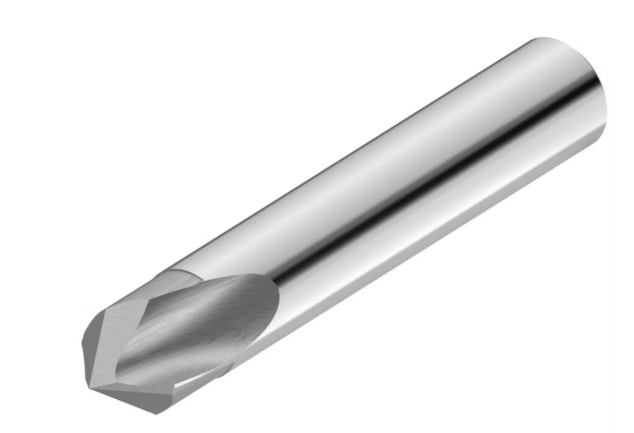

स्पॉट ड्रिल विशेष प्रकार के कटिंग टूल होते हैं जिन्हें ट्विस्ट ड्रिल द्वारा सामग्री में प्रवेश करने से पहले एक सटीक प्रारंभिक बिंदु बनाने के लिए डिज़ाइन किया गया है। इनका मुख्य उद्देश्य सीएनसी ड्रिलिंग प्रक्रियाओं के दौरान ड्रिल के भटकने को रोकना और छेद की सटीक स्थिति निर्धारित करना है।
मानक ड्रिल के विपरीत, स्पॉट ड्रिल अत्यंत छोटी और कठोर होती हैं। यह कठोर संरचना टूल के विक्षेपण को कम करती है और मशीनिस्टों को विशेष रूप से सटीक मशीनिंग अनुप्रयोगों में अत्यधिक सटीक छेद स्थिति बनाने की अनुमति देती है।
ड्रिलिंग शुरू करने से पहले स्पॉट ड्रिल वर्कपीस की सतह पर एक उथला शंक्वाकार गड्ढा बना देता है। यह गड्ढा ड्रिल बिट को सीधे सही स्थिति में निर्देशित करता है और छेद के गलत स्थान पर लगने के जोखिम को कम करता है।
स्पॉट ड्रिल का उपयोग आमतौर पर निम्नलिखित में किया जाता है:
स्पॉट ड्रिल में मोटे कोर डिज़ाइन के साथ सिंगल-एंगल ज्योमेट्री होती है। इनकी कम लंबाई के कारण ये स्टैंडर्ड ड्रिल या सेंटर ड्रिल की तुलना में असाधारण रूप से मजबूत होते हैं।
स्पॉट ड्रिल के सामान्य कोणों में शामिल हैं:
स्पॉट ड्रिल का कोण आमतौर पर बाद में लगने वाले ट्विस्ट ड्रिल के कोण के आधार पर चुना जाता है। अधिकांश मशीनिंग कार्यों में, स्पॉट ड्रिल का कोण ट्विस्ट ड्रिल के कोण के बराबर या थोड़ा अधिक होना चाहिए।
विशेषता | विवरण |
उपकरण संरचना | छोटा और कठोर |
ज्यामिति | एकल-कोण डिजाइन |
सामान्य कोण | 90°, 120°, 140° |
कोर मोटाई | स्थिरता के लिए मोटा कोर |
मुख्य उद्देश्य | सटीक ड्रिल स्थिति निर्धारण |
सामान्य गहराई | उथली स्पॉटिंग गहराई |
जब स्पॉट ड्रिल किसी सतह को छूता है, तो यह एक सटीक शंक्वाकार सतह बनाता है जो अगले ड्रिल बिट को दिशा देता है। इससे ड्रिल को शुरुआती संपर्क के दौरान वर्कपीस पर फिसलने से रोका जा सकता है। उचित स्पॉटिंग के बिना, ड्रिल बिट्स से निम्नलिखित समस्याएं हो सकती हैं:
स्पॉट ड्रिल की कठोर संरचना उच्च स्पिंडल गति पर भी स्थिर कटिंग की अनुमति देती है। यही कारण है कि स्पॉट ड्रिल सीएनसी वातावरण के लिए आदर्श हैं, जहां दोहराव और सटीक स्थिति निर्धारण अत्यंत महत्वपूर्ण हैं।
स्पॉट ड्रिल का उपयोग उच्च परिशुद्धता वाले उद्योगों में व्यापक रूप से किया जाता है क्योंकि वे ड्रिलिंग की स्थिरता में सुधार करते हैं और मशीनिंग त्रुटियों को कम करते हैं।
स्पॉट ड्रिल का व्यापक रूप से उपयोग किया जाता है सीएनसी मिलिंग मशीनें ड्रिलिंग चक्र शुरू होने से पहले सटीक प्रारंभिक स्थान निर्धारित करने के लिए। सीएनसी संचालन में सख्त सहनशीलता की आवश्यकता होती है, और स्पॉट ड्रिलिंग कई भागों में स्थितिगत स्थिरता बनाए रखने में मदद करती है।
एयरोस्पेस घटकों के लिए अक्सर छेद की स्थिति का अत्यंत सटीक निर्धारण आवश्यक होता है। स्पॉट ड्रिल, ड्रिल के विक्षेपण को कम करते हैं और महत्वपूर्ण भागों की मशीनिंग करते समय दोहराव में सुधार करते हैं।
ऑटोमोटिव निर्माता उच्च मात्रा वाली मशीनिंग प्रक्रियाओं के दौरान उत्पादन गति और ड्रिलिंग सटीकता में सुधार करने के लिए स्पॉट ड्रिल का उपयोग करते हैं।
कई मशीनिस्ट हल्के चैम्फरिंग के लिए 90° स्पॉट ड्रिल का भी उपयोग करते हैं। इससे स्पॉटिंग और चैम्फरिंग एक ही प्रक्रिया में पूरी हो जाती है, जिससे चक्र समय कम हो जाता है।
सेंटर ड्रिल विशेष प्रकार के उपकरण होते हैं जिन्हें मुख्य रूप से खराद मशीनों पर केंद्र छेद बनाने के लिए डिज़ाइन किया गया है। ये केंद्र छेद टर्निंग प्रक्रिया के दौरान वर्कपीस को केंद्र के बीच सहारा देते हैं। हालांकि कुछ मशीनिस्ट स्पॉटिंग के लिए सेंटर ड्रिल का उपयोग करते हैं, लेकिन इन्हें मूल रूप से सीएनसी मशीनिंग में सटीक छेद स्थिति निर्धारण के लिए डिज़ाइन नहीं किया गया था।
सेंटर ड्रिल एक संयुक्त ड्रिल और काउंटरसिंक टूल है जिसका उपयोग टर्निंग अनुप्रयोगों के लिए सटीक सेंटर होल बनाने के लिए किया जाता है। इस टूल में दो कटिंग सेक्शन होते हैं:
इस डिजाइन से एक केंद्रीय छेद बनता है जो खराद मशीन के संचालन के दौरान उचित संरेखण और समर्थन प्रदान करता है।
स्पॉट ड्रिल के विपरीत, सेंटर ड्रिल में स्टेप्ड ज्योमेट्री डिज़ाइन का उपयोग होता है। सबसे पहले छोटा पायलट टिप काटता है, उसके बाद काउंटरसिंक सेक्शन। अधिकांश सेंटर ड्रिल में मानक 60° का इनक्लूडेड एंगल होता है क्योंकि यह सामान्य लेथ सेंटर कॉन्फ़िगरेशन से मेल खाता है।
विशेषता | विवरण |
उपकरण संरचना | सीढ़ीदार ज्यामिति |
टिप डिज़ाइन | पायलट टिप + काउंटरसिंक |
सामान्य कोण | 60° |
कठोरता | स्पॉट ड्रिल से कम |
मुख्य उद्देश्य | खराद केंद्र छेद |
सामान्य उपयोग | मोड़ संचालन |

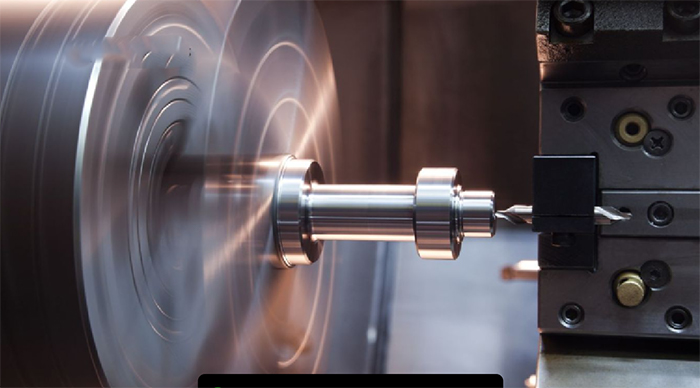

सेंटर ड्रिल से छेद बनते हैं जिससे वर्कपीस लेथ पर सेंटर के बीच सटीक रूप से घूम सकता है। पायलट टिप से कटाई शुरू होती है जबकि काउंटरसिंक सेक्शन लेथ सेंटर के लिए सपोर्टिंग एंगल बनाता है। इनमें पतली पायलट टिप होती है, ये स्पॉट ड्रिल की तुलना में अधिक नाजुक होते हैं और साइड लोड या अत्यधिक फीड प्रेशर के कारण टूटने की संभावना अधिक होती है।
सेंटर ड्रिल का उपयोग मुख्य रूप से पारंपरिक मशीनिंग और टर्निंग कार्यों में किया जाता है।
टर्निंग ऑपरेशन
लेथ मशीनिंग के दौरान शाफ्ट और बेलनाकार घटकों के लिए सपोर्ट होल बनाने के लिए सेंटर ड्रिल का उपयोग किया जाता है।
शाफ्ट मशीनिंग
लंबे शाफ्टों को कंपन को रोकने और घुमाने के दौरान संकेंद्रण बनाए रखने के लिए केंद्र समर्थन की आवश्यकता होती है।
मैनुअल मशीनिंग वातावरण
मैनुअल मशीन वर्कशॉप में, सेंटर ड्रिल का उपयोग अभी भी आमतौर पर किया जाता है क्योंकि यह ड्रिलिंग और काउंटरसिंकिंग को एक ही उपकरण में संयोजित करता है।
पारंपरिक खराद सेटअप
सेंटर ड्रिल उन वर्कपीस को तैयार करने के लिए आवश्यक बनी हुई हैं जिन्हें सेंटर के बीच मशीनिंग की जाएगी।

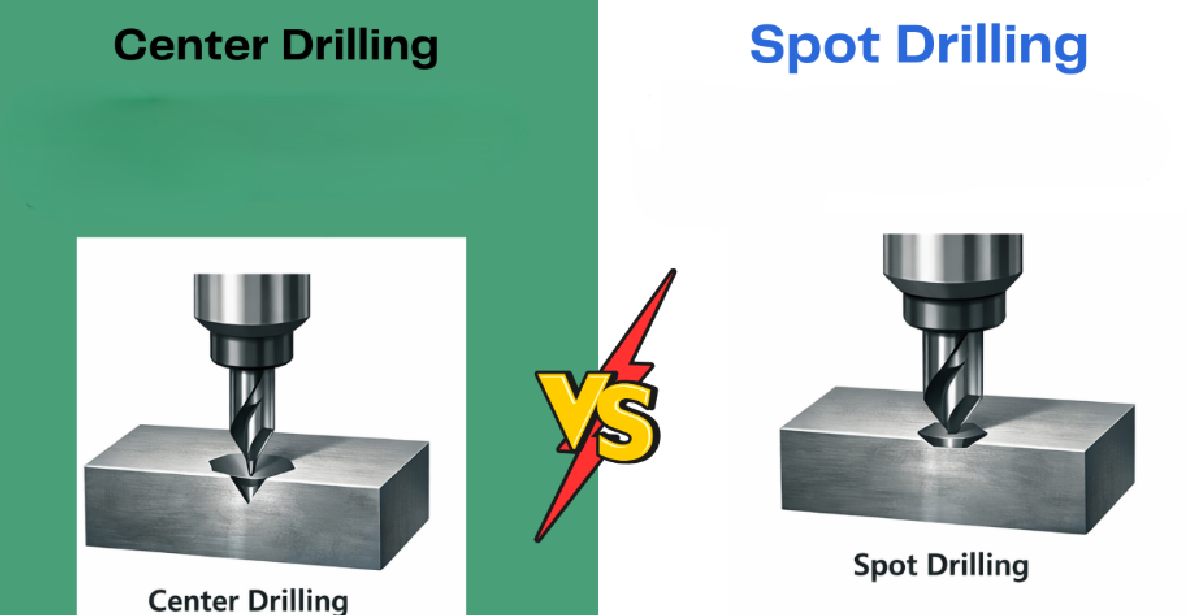

स्पॉट ड्रिल और सेंटर ड्रिल देखने में भले ही एक जैसे लगें, लेकिन उनकी ज्यामिति, मजबूती, उपयोग और मशीनिंग क्षमता पूरी तरह से अलग-अलग होती हैं।
सबसे बड़ा अंतर टूल की ज्यामिति में है। स्पॉट ड्रिल में मोटे कोर संरचना के साथ सिंगल-एंगल डिज़ाइन का उपयोग किया जाता है। इससे कठोरता बढ़ती है और टूल का विक्षेपण कम होता है। सेंटर ड्रिल में पतले पायलट सेक्शन और काउंटरसिंक के साथ दो-चरण ज्यामिति का उपयोग किया जाता है। हालांकि यह लेथ सेंटर के लिए प्रभावी है, लेकिन सीएनसी स्पॉटिंग अनुप्रयोगों के दौरान यह डिज़ाइन कमजोर साबित होता है।
स्पॉट ड्रिल अपने छोटे आकार और मोटे कोर के कारण काफी अधिक मजबूत होते हैं। सेंटर ड्रिल कम मजबूत होते हैं क्योंकि इनका पायलट टिप पतला और नाजुक होता है। भारी फीड प्रेशर या साइड लोड के कारण पायलट टिप आसानी से टूट या चटक सकता है।
विशेषता | स्पॉट ड्रिल | सेंटर ड्रिल |
कोर मोटाई | मोटा | पतला |
उपकरण कठोरता | बहुत ऊँचा | मध्यम |
कंपन प्रतिरोध | उत्कृष्ट | निचला |
टूटने का जोखिम | कम | उच्च |
सीएनसी स्थिरता | उत्कृष्ट | मध्यम |
स्पॉट ड्रिल बेहतर होल लोकेशन सटीकता प्रदान करते हैं क्योंकि वे अगले ड्रिल के लिए एक स्थिर शुरुआती बिंदु बनाते हैं। सेंटर ड्रिल स्पॉटिंग के लिए कम सटीक होते हैं क्योंकि काउंटरसिंक के ठीक से जुड़ने से पहले पायलट टिप मुड़ सकती है। सीएनसी मशीनिंग में, थोड़ा सा भी विचलन स्पष्ट स्थितिगत त्रुटियां पैदा कर सकता है, खासकर उच्च परिशुद्धता वाले अनुप्रयोगों में।
स्पॉट ड्रिल आमतौर पर अधिक समय तक चलते हैं क्योंकि वे मजबूत होते हैं और उच्च गति वाले सीएनसी ऑपरेशन के लिए डिज़ाइन किए गए होते हैं। कार्बाइड स्पॉट ड्रिल कठोर सामग्रियों की मशीनिंग करते समय भी कटिंग क्षमता बनाए रख सकते हैं, जैसे कि:
सेंटर ड्रिल मशीनें तेजी से घिसती हैं क्योंकि संचालन के दौरान पायलट टिप पर केंद्रित काटने वाले बल लगते हैं।
स्पॉटिंग और सेंटर ड्रिलिंग टूल्स का चयन या उपयोग करते समय अनुभवी मशीनिस्ट भी गलतियाँ कर बैठते हैं। इन गलतियों से छेद की सटीकता कम हो सकती है, टूल का जीवनकाल घट सकता है और उत्पादन लागत बढ़ सकती है। सबसे आम समस्याओं को समझने से सीएनसी मशीनिंग कार्यों में निरंतरता लाने में मदद मिलती है।
सबसे बड़ी गलतियों में से एक है उच्च परिशुद्धता वाले छेद की स्थिति निर्धारित करने के लिए सेंटर ड्रिल का उपयोग करना। सेंटर ड्रिल एक शुरुआती बिंदु तो बना सकती है, लेकिन ये मुख्य रूप से खराद मशीन के सेंटर होल के लिए डिज़ाइन की गई हैं। इनकी पतली पायलट टिप नाजुक होती है और पार्श्व भार के कारण मुड़ या टूट सकती है। सीएनसी मशीनिंग सेंटरों में, इससे अक्सर निम्नलिखित समस्याएं उत्पन्न होती हैं:
स्पॉट ड्रिल अपनी छोटी और मोटी ज्यामिति के कारण कहीं अधिक कठोर होती हैं और बेहतर स्थितिगत सटीकता प्रदान करती हैं।
एक अन्य आम समस्या स्पॉट ड्रिल एंगल और ट्विस्ट ड्रिल एंगल का मेल न खाना है। यदि स्पॉट ड्रिल एंगल, ड्रिल पॉइंट एंगल से छोटा है, तो ड्रिल के बाहरी कटिंग किनारे केंद्र से पहले ही सामग्री के संपर्क में आ जाते हैं। इससे झटके लगते हैं और कार्बाइड ड्रिल टूट सकती हैं।
ट्विस्ट ड्रिल एंगल | अनुशंसित स्पॉट ड्रिल कोण |
118° | 120° स्पॉट ड्रिल |
135° | 140° स्पॉट ड्रिल |
90° चैम्फर ड्रिल | 90° स्पॉट ड्रिल |
ट्विस्ट ड्रिल एंगल के बराबर या उससे थोड़ा बड़ा स्पॉट ड्रिल एंगल इस्तेमाल करने से सेंटरिंग की सटीकता बढ़ती है और कटिंग स्ट्रेस कम होता है।
कई ऑपरेटर गलती से स्पॉटिंग की गहराई ज़रूरत से ज़्यादा सेट कर देते हैं। स्पॉट ड्रिल को केवल अगली ड्रिल को गाइड करने के लिए पर्याप्त पकड़ बनानी होती है। ज़रूरत से ज़्यादा गहराई से ये समस्याएं हो सकती हैं:
अधिकांश ऑपरेशनों के लिए, 0.3 मिमी और 1.5 मिमी के बीच की हल्की स्पॉटिंग पर्याप्त होती है।
लंबे ड्रिल अधिक लचीले होते हैं और शुरुआती संपर्क के दौरान विक्षेपण की संभावना रखते हैं। बिना स्पॉटिंग के कठोर पदार्थों में सीधे ड्रिल करने का प्रयास करने से अक्सर स्थिति संबंधी त्रुटियां होती हैं। जॉबबर-लंबाई वाले ड्रिल का उपयोग करते समय:
स्टब ड्रिल या स्क्रू मशीन लेंथ ड्रिल में उनकी उच्च कठोरता के कारण अक्सर कम स्पॉटिंग की आवश्यकता होती है।
सिद्ध मशीनिंग प्रक्रियाओं का पालन करने से छेद की गुणवत्ता, दोहराव और उपकरण का जीवनकाल बेहतर होता है।
कार्बाइड स्पॉट ड्रिल निम्नलिखित लाभ प्रदान करते हैं:
ये विशेष रूप से निम्नलिखित के लिए प्रभावी हैं:
एल्युमीनियम जैसी नरम सामग्रियों के लिए, हाई-स्पीड स्टील स्पॉट ड्रिल अभी भी प्रभावी ढंग से काम कर सकती हैं।
बेहतरीन स्पॉट ड्रिल भी सटीक प्रदर्शन नहीं कर सकती यदि स्पिंडल रनआउट अत्यधिक हो। सटीकता में सुधार के लिए:
कम रनआउट से संकेंद्रण बनाए रखने में मदद मिलती है और टूल का जीवनकाल बढ़ता है।
स्पिंडल की गति और फीड दर की गलत सेटिंग्स समय से पहले टूल खराब होने के प्रमुख कारण हैं।
सामग्री | सतही गति | फीड दर |
हल्का स्टील | 60–120 मीटर/मिनट | 0.03–0.08 मिमी/रिव्यू |
स्टेनलेस स्टील | 40–80 मीटर/मिनट | 0.02–0.06 मिमी/रिवर्स |
अल्युमीनियम | 120–250 मीटर/मिनट | 0.05–0.12 मिमी/रिवर्स |
वास्तविक पैरामीटर टूलिंग सामग्री, कोटिंग, कठोरता और शीतलक की स्थितियों पर निर्भर करते हैं।
सही तरीके से शीतलक का प्रयोग करने से निम्नलिखित समस्याएं कम होती हैं:
डीप स्पॉटिंग या कठोर सामग्रियों के लिए आमतौर पर फ्लड कूलेंट की सिफारिश की जाती है, जबकि एल्यूमीनियम की मशीनिंग के लिए मिस्ट कूलेंट पर्याप्त हो सकता है।
स्पॉट ड्रिल और सेंटर ड्रिल में से किसी एक को चुनना पूरी तरह से मशीनिंग के अनुप्रयोग पर निर्भर करता है।
अधिकांश आधुनिक सीएनसी ड्रिलिंग अनुप्रयोगों के लिए, स्पॉट ड्रिल को उनकी कठोरता और दोहराने योग्य स्थिति निर्धारण प्रदर्शन के कारण बेहतर विकल्प माना जाता है।
क्या सेंटर ड्रिल स्पॉट ड्रिल की जगह ले सकती है?
सेंटर ड्रिल का उपयोग कभी-कभी सामान्य स्पॉटिंग के लिए किया जा सकता है, लेकिन यह सटीक सीएनसी ड्रिलिंग के लिए आदर्श नहीं है। स्पॉट ड्रिल बेहतर मजबूती और सटीक पोजीशनिंग प्रदान करते हैं।
स्पॉट ड्रिल के लिए सबसे अच्छा कोण क्या है?
स्पॉट ड्रिल के लिए सबसे उपयुक्त कोण आमतौर पर ट्विस्ट ड्रिल कोण के बराबर या उससे थोड़ा अधिक होता है। सामान्य विकल्प 120° और 140° हैं।
मशीनिंग के दौरान ड्रिल इधर-उधर क्यों भटकती है?
खराब प्रारंभिक मार्गदर्शन, असमान सतहों, लचीली ड्रिल ज्यामिति या गलत स्पॉटिंग तकनीकों के कारण ड्रिल का भटकना होता है।
क्या हर ड्रिलिंग ऑपरेशन के लिए स्पॉट ड्रिल आवश्यक है?
नहीं। स्पॉट ड्रिल उच्च परिशुद्धता वाले अनुप्रयोगों, कठोर सामग्रियों या लंबी, लचीली ड्रिलों का उपयोग करते समय सबसे महत्वपूर्ण होती हैं।
स्पॉटिंग के लिए आदर्श गहराई क्या है?
स्पॉट ड्रिलिंग के अधिकांश कार्यों में ड्रिल के व्यास और उपयोग के आधार पर केवल 0.3 मिमी और 1.5 मिमी के बीच उथली गहराई की आवश्यकता होती है।
स्पॉट ड्रिल और सेंटर ड्रिल मशीनिंग में अलग-अलग उद्देश्यों को पूरा करते हैं। स्पॉट ड्रिल का उपयोग सीएनसी ऑपरेशन में सटीक होल पोजीशनिंग और ड्रिल के भटकने से रोकने के लिए किया जाता है, जबकि सेंटर ड्रिल का उपयोग मुख्य रूप से लेथ वर्क में वर्कपीस को सही सपोर्ट देने के लिए सेंटर होल बनाने में किया जाता है। सटीकता और टूल लाइफ के लिए सही टूल का चुनाव महत्वपूर्ण है।
