किसी जटिल पुर्जे को दोबारा सेट करने में आपका समय, सटीकता और मुनाफा बर्बाद होता है, जिसकी भरपाई नहीं हो सकती। अगर आपकी वर्कशॉप में किसी पुर्जे के हर हिस्से को काटने के लिए अभी भी तीन या चार फिक्सचर की ज़रूरत पड़ती है, तो आपको इसका असर पहले से ही महसूस हो रहा होगा — लंबे चक्र, गलत संरेखण की अधिक संभावना, और समय सीमा में देरी।
पांच-एक्सिस मशीनिंग सेंटर इसी समस्या को हल करने के लिए बनाया गया है: एक ही सेटअप, बेहतर एकरूपता, कम रीवर्क। लेकिन हर पांच-एक्सिस मशीन हर वर्कशॉप के लिए उपयुक्त नहीं होती — गलत आर्किटेक्चर चुनने पर या तो आप ऐसी क्षमता के लिए भुगतान कर रहे होंगे जिसका आप कभी उपयोग नहीं करेंगे, या फिर भी उन महत्वपूर्ण पुर्जों की कमी महसूस करेंगे।
छह कारक यह निर्धारित करते हैं कि क्या 5-एक्सिस मशीनिंग सेंटर आपके कारखाने में अपनी कीमत के बदले मिलने वाले प्रीमियम को वसूल कर पाएगा:

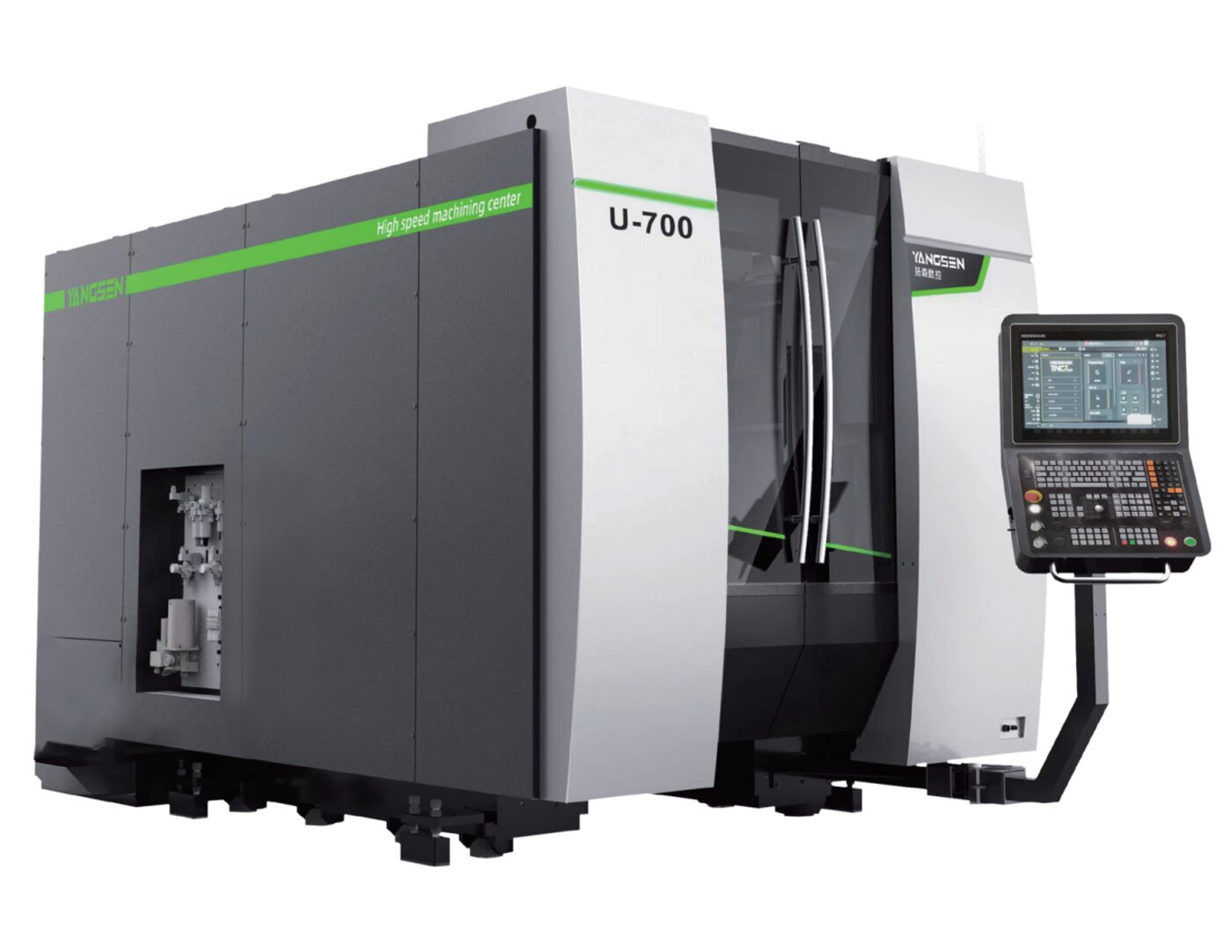

हमारी अधिकांश परियोजनाएँ यहीं पर आधारित हैं — निश्चित पोर्टल, गतिशील स्तंभ और दोहरे स्तंभ वाली संरचनाएँ जो एक पुल संरचना के चारों ओर बनी होती हैं जो उस हिस्से के ऊपर स्थित होने के बजाय उस पर फैली होती है।
इसके लिए सर्वोत्तम: बड़े या भारी वर्कपीस — बड़े मोल्ड बेस, संरचनात्मक भाग, बड़े हाउसिंग — कोई भी ऐसी चीज जो रोटरी टेबल पर घुमाने के लिए बहुत बड़ी या भारी हो।
इसका नुकसान यह है कि आपको जगह और लागत दोनों में समझौता करना पड़ता है: चाहे हर काम के लिए उतनी क्षमता की आवश्यकता हो या न हो, आपको एक बड़ी मशीन और उसके इंस्टॉलेशन के लिए भुगतान करना पड़ता है। यदि आपके पुर्जे एक मानक टेबल की क्षमता से अधिक हैं, तो हमारी गैन्ट्री-प्रकार के मशीनिंग केंद्र यहीं से तलाश शुरू करनी चाहिए।

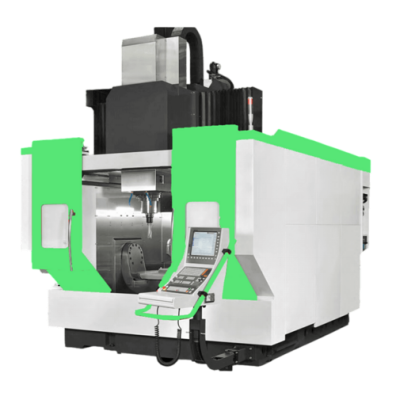

उस हिस्से के चारों ओर पुल को स्थानांतरित करने के बजाय, हमारा ट्रनियन-टेबल मशीनिंग केंद्र एक निश्चित स्पिंडल के नीचे ट्रनियन या डायरेक्ट-ड्राइव रोटरी टेबल पर पार्ट को घुमाएँ — अधिकतम पार्ट साइज़ के बदले गति, कठोरता और कम जगह घेरने की सुविधा प्राप्त करें। कौन सा विकल्प उपयुक्त है, यह इस बात पर निर्भर करता है कि आप क्या उपयोग कर रहे हैं:
|
|
|
|

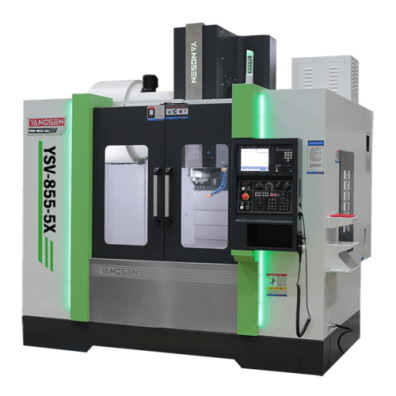

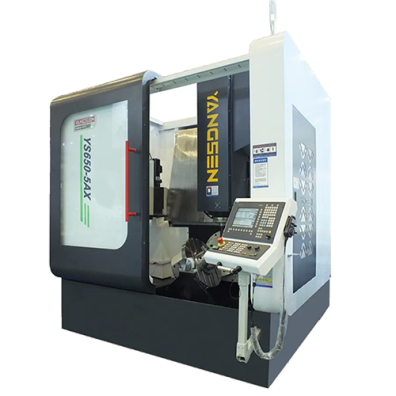

नमूना | वाईएसयू-800-5एक्स | वाईएसवी-855-5एक्स | YS650-5AX |
रोटरी टेबल | Ø850mm डुअल-ड्राइव | Φ650mm डायरेक्ट-ड्राइव (डीडी मोटर) | Φ650 मिमी |
धुरा | एचएसके-ए63, 18,000 आरपीएम | बीबीटी-40, 10,000 आरपीएम | एचएसके-ए63, 18,000 आरपीएम |
भार | 1,000 किलोग्राम | 800 किलो | 200 किलो |
के लिए सर्वश्रेष्ठ | कठोर, उच्च भार वहन क्षमता वाले सेटअप की आवश्यकता वाले भारी मध्यम आकार के पुर्जे — संरचनात्मक घटक, बड़े मोल्ड इंसर्ट | तेज़ और कम बैकलैश इंडेक्सिंग की आवश्यकता वाले चिकित्सा पुर्जे और सटीक मोल्ड | उच्च-मिश्रण, कम मात्रा में उत्पादन — सटीक मोल्ड घटक, उत्कीर्णन और मिलिंग |
कोटेशन मांगने से पहले अपने पार्ट का मिलान ऊपर दिए गए मॉडल से करें — गलत टेबल साइज के कारण आपको अनावश्यक क्षमता या बजट का नुकसान हो सकता है।
यहां स्पिंडल हेड दो घूर्णन अक्षों पर झुकता है जबकि टेबल स्थिर रहती है - यह उन मशीनों में आम है जो बहुत बड़े और भारी पुर्जों के लिए बनाई जाती हैं जहां टेबल को घुमाना व्यावहारिक नहीं होता। यह फिलहाल हमारी उत्पाद श्रृंखला का हिस्सा नहीं है, लेकिन यदि आप विभिन्न आपूर्तिकर्ताओं से उत्पाद तुलना कर रहे हैं तो इसके बारे में जानना उपयोगी होगा।
यह एक हाइब्रिड मशीन है जो रोटेशन को एक हेड एक्सिस और एक टेबल एक्सिस के बीच विभाजित करती है, जिससे मध्यम आकार की मशीनों पर कठोरता और पहुंच के बीच संतुलन बना रहता है। यह हमारी वर्तमान रेंज से बाहर है - अधिकांश वर्कशॉप हमारी तरह के गैन्ट्री या ट्रनियन-टेबल डिज़ाइन को प्राथमिकता देते हैं।
हर 5-एक्सिस वाले काम के लिए मशीन को एक साथ पांचों एक्सिस पर काटने की ज़रूरत नहीं होती। दो अलग-अलग मोड बहुत अलग-अलग तरह के कामों को संभालते हैं, और यह जानना कि आपके पुर्जों को वास्तव में किस मोड की ज़रूरत है, मशीन और प्रोग्रामिंग दोनों पर आपके पैसे बचा सकता है।

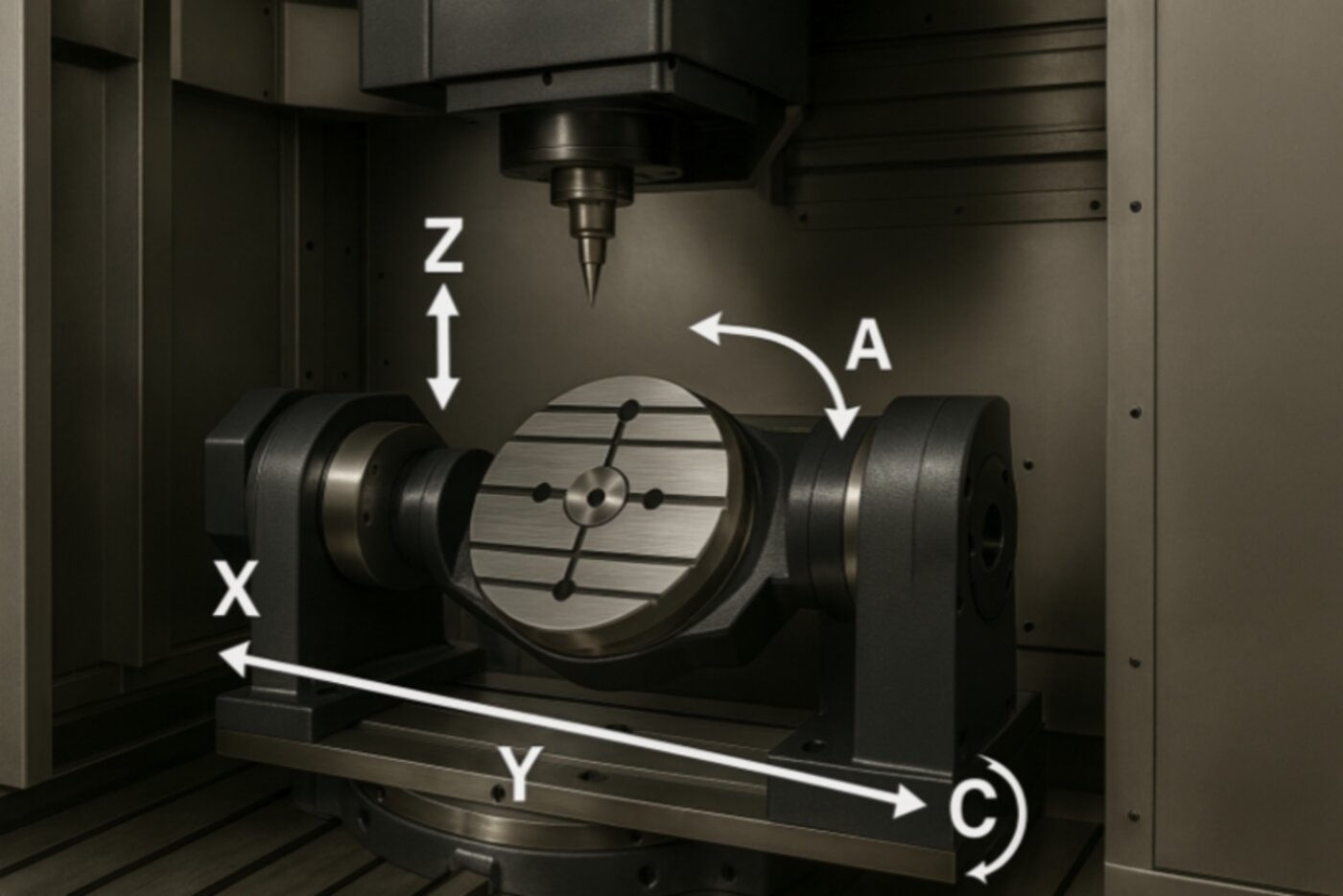

3+2 पोजिशनिंग (जिसे इंडेक्स्ड 5-एक्सिस भी कहा जाता है) प्रत्येक गति के बाद घूर्णी अक्षों को स्थिर कर देती है, फिर उस नए कोण से मानक 3-एक्सिस टूलपाथ का उपयोग करके कटाई करती है। एक साथ 5-एक्सिस मशीनिंग में सभी पांच अक्ष एक साथ गतिमान रहते हैं, जिससे कटाई के दौरान टूल का कोण लगातार बदलता रहता है।
| 3+2 स्थिति | एक साथ 5-अक्ष |
यह कैसे काटता है | रोटरी अक्ष लॉक हो जाते हैं, फिर एक 3-अक्षीय टूलपाथ चलता है। | सभी 5 अक्ष एक साथ, निरंतर गति करते हैं |
के लिए सर्वश्रेष्ठ | कई समतल या कोणीय सतहें — ब्रैकेट, हाउसिंग, अधिकांश मोल्ड कैविटी | निरंतर घुमावदार सतहें — इंपेलर, ब्लेड, जटिल मोल्ड आकृति |
प्रोग्रामिंग | सरल, मानक 3-अक्षीय CAM रणनीतियाँ | इसके लिए उन्नत CAM और अधिक सेटअप समय की आवश्यकता होती है। |
सामान्य लागत प्रभाव | कम लागत — प्रोग्रामिंग और चक्र नियोजन में कम समय लगेगा | उच्चतर स्तर पर — अधिक जटिल प्रोग्रामिंग, लंबे समय तक परीक्षण की आवश्यकता |
जब आपके पार्ट की ज्यामिति वास्तव में इसकी मांग करती हो, तो एक साथ 5-एक्सिस मोड चुनें — ऐसे निरंतर कंटूर जिन्हें 3+2 मोड एक ही टूलपाथ में नहीं बना सकता। बाकी सभी कामों के लिए, इंडेक्स्ड 3+2 मोड कम लागत में काम पूरा कर देता है। हमारे सभी मॉडल, चाहे गैन्ट्री हो या ट्रनियन-टेबल, दोनों मोड में चलते हैं — निर्णायक कारक आपका पार्ट है, मशीन नहीं।
आधार निर्माण सबसे महत्वपूर्ण है। अंतिम मशीनिंग से पहले तनाव-निवारण उपचार (जैसे एनीलिंग या वाइब्रेशन एजिंग) से गुज़रे हुए कास्ट-आयरन बेड की तलाश करें। इस चरण को छोड़ देने वाली कास्टिंग वर्षों के कटिंग लोड के कारण धीरे-धीरे विकृत हो सकती है, जिससे इसके ऊपर निर्मित सभी संरचनाएं प्रभावित हो सकती हैं।
रोटरी अक्ष ड्राइव का प्रकार दीर्घकालिक घिसाव को प्रभावित करता है। डायरेक्ट-ड्राइव (टॉर्क मोटर) रोटरी टेबल, मैकेनिकल गियर वाले डिज़ाइनों की तुलना में, उन गियर और वर्म ड्राइव को हटा देते हैं जो वर्षों के इंडेक्सिंग के दौरान बैकलैश उत्पन्न करते हैं।
सुरक्षा और बिक्री के बाद की सेवाएं बाकी सब कुछ कवर करती हैं। सीलबंद गाइडवे चिप्स और कूलेंट को चलते हुए पुर्जों से दूर रखते हैं, लेकिन कोई भी अच्छी इंजीनियरिंग उस आपूर्तिकर्ता की कमी को पूरा नहीं कर सकती जो आपको बेचे गए उत्पाद की सर्विस नहीं दे सकता।
सही 5-एक्सिस मशीन की शुरुआती कीमत एक साधारण 3-एक्सिस मिल की तुलना में अधिक होती है। आइए जानते हैं कि इस अंतर के बदले आपको क्या लाभ मिलते हैं।
हर बार फिटिंग बदलने से अलाइनमेंट में त्रुटि आने की संभावना रहती है। एक ही सेटअप में अधिक सतहों को काटने से पार्ट के टॉलरेंस से बाहर होने की संभावना कम हो जाती है और आपके मार्जिन को प्रभावित करने वाले खराब पार्टों की संख्या भी कम हो जाती है।
जिन पुर्जों को पहले अलग-अलग मशीनों पर तीन या चार प्रक्रियाओं की आवश्यकता होती थी, उन्हें अक्सर एक ही सेटअप में शुरू से अंत तक चलाया जा सकता है, जिससे प्रक्रियाओं के बीच लगने वाला कतार समय और साथ ही चक्र समय भी कम हो जाता है।
जटिल, बहुस्तरीय पुर्जे—जिनमें सबसे अधिक लाभ होता है—ठीक वही काम हैं जिन्हें 3-एक्सिस वर्कशॉप को अस्वीकार करना पड़ता है या आउटसोर्स करना पड़ता है। सही 5-एक्सिस मशीन आपको इन पुर्जों के लिए स्वयं कोटेशन देने की सुविधा देती है।
एक ऐसी मशीन जो बेकार सामग्री को कम करती है, प्रति भाग श्रम लागत को घटाती है, और आपको बेहतर भुगतान वाले काम के लिए बोली लगाने की सुविधा देती है, वह अपनी कीमत से कहीं अधिक तेजी से लाभ कमाती है - गलती केवल खरीद मूल्य के आधार पर मशीनों की तुलना करने में है।
मिथक 1: "5-एक्सिस मशीनिंग केवल एयरोस्पेस के लिए है।"
वास्तविकता: एयरोस्पेस ने एक साथ 5-एक्सिस वर्क को लोकप्रिय बनाया, लेकिन मोल्ड और डाई शॉप, मेडिकल डिवाइस निर्माता और सामान्य जॉब शॉप अब उसी कारण से 5-एक्सिस का उपयोग करते हैं - जटिल पुर्जों पर कम सेटअप की आवश्यकता होती है।
मिथक 2: "जितने अधिक अक्ष होंगे, मशीन उतनी ही बेहतर होगी।"
वास्तविकता: तीन-एक्सिस पर बेकार पड़ी पांच-एक्सिस मशीन अपनी कीमत का लाभ नहीं उठा पा रही है। सही एक्सिस की संख्या आपके पार्ट की ज्यामिति से मेल खाती है, न कि स्पेसिफिकेशन शीट पर लिखी सबसे बड़ी संख्या से।
मिथक 3: "5-एक्सिस प्रोग्रामिंग इतनी जटिल है कि कोई छोटी या मध्यम आकार की कंपनी इसे स्वयं संभाल नहीं सकती।"
वास्तविकता: आधुनिक CAM सॉफ़्टवेयर ने इस अंतर को काफी हद तक कम कर दिया है — पोस्टप्रोसेसर, कोलिजन सिमुलेशन और टूलपाथ टेम्प्लेट्स, जिनके लिए पहले एक समर्पित प्रोग्रामर की आवश्यकता होती थी, अब मुख्यधारा के CAM पैकेजों में मानक रूप से उपलब्ध हैं। सीखने में थोड़ा समय लगता है, लेकिन अब यह पहले जैसी मुश्किल नहीं रही।
मिथक 4: "यदि आपके पास 5-एक्सिस मशीन है, तो आपको सब कुछ एक साथ मोड में चलाना चाहिए।"
वास्तविकता: अधिकांश भागों को निरंतर 5-अक्षीय कंटूरिंग की आवश्यकता नहीं होती है — इंडेक्स्ड 3+2 पोजिशनिंग कम प्रोग्रामिंग समय और कम जोखिम के साथ बहु-सतही भागों को संभालती है। एक साथ मशीनिंग का उपयोग केवल उन भागों के लिए करें जिनकी सतहें वास्तव में निरंतर घुमावदार हों।
प्रश्न: 3+2 पोजिशनिंग और एक साथ 5-एक्सिस मशीनिंग में क्या अंतर है?
ए: 3+2 (अनुक्रमित) मशीनिंग प्रत्येक चाल के बाद घूर्णी अक्षों को लॉक कर देती है और मानक 3-अक्षीय टूलपाथ के साथ कटाई करती है; एक साथ 5-अक्षीय मशीनिंग सभी पांच अक्षों को एक साथ गतिमान रखती है ताकि निरंतर घुमावदार सतहों को काटा जा सके।
प्रश्न: 5-एक्सिस मशीनिंग सेंटर की कीमत कितनी होती है?
ए: कीमत वर्क एनवेलप, स्पिंडल कॉन्फ़िगरेशन, कंट्रोल सिस्टम और इस बात पर निर्भर करती है कि आपको पूरी तरह से एक साथ काम करने की क्षमता चाहिए या केवल इंडेक्स्ड पोजिशनिंग की। कागज़ पर दिखने वाली दो मशीनों की कीमत में बहुत अंतर हो सकता है। केवल स्टिकर पर लिखी कीमतों की तुलना करने के बजाय, अपने वास्तविक पार्ट ड्राइंग के आधार पर कोटेशन मांगें।
प्रश्न: इंस्टॉलेशन और कमीशनिंग में कितना समय लगता है?
ए: यह मशीन के आकार, आपकी सुविधा की तैयारी (बिजली, नींव, क्रेन की पहुँच) और नियंत्रण प्रणाली को कस्टम कॉन्फ़िगरेशन की आवश्यकता है या नहीं, इस पर निर्भर करता है। डिलीवरी की तारीख तय करने से पहले अपने आपूर्तिकर्ता से एक व्यावहारिक समयसीमा की पुष्टि कर लें।
प्रश्न: एक 5-एक्सिस मशीनिंग सेंटर कितनी सहनशीलता (टॉलरेंस) को सहन कर सकता है?
ए: स्वीकार्य सहनशीलताएँ विशिष्ट मशीन, उपकरण, वर्कहोल्डिंग और पार्ट सामग्री पर निर्भर करती हैं - कोई एक निश्चित मान नहीं है जो सभी पर लागू हो। अपने आपूर्तिकर्ता से दस्तावेजित गुणवत्ता नियंत्रण प्रक्रिया और, यदि संभव हो, तो केवल विनिर्देश पत्रक में दिए गए दावे पर भरोसा करने के बजाय, अपने वास्तविक पार्ट पर एक नमूना कट मांगें।
प्रश्न: क्या 5-एक्सिस मशीनिंग सेंटर अभी भी मानक 3-एक्सिस जॉब कर सकता है?
ए: जी हाँ। रोटरी अक्षों को लॉक करने से कोई भी 5-अक्षीय मशीन एक सक्षम 3-अक्षीय मिल में बदल जाती है, जिससे जटिल कार्यों के बीच उसे निष्क्रिय नहीं रहना पड़ता। यही एक कारण है कि मिश्रित कार्यभार वाली कार्यशालाओं के लिए इसकी अधिक प्रारंभिक लागत को उचित ठहराना आसान हो जाता है।
सही 5-एक्सिस मशीनिंग सेंटर का चयन आपके वास्तविक पुर्जों के साथ चार चीजों का मिलान करने पर निर्भर करता है - संरचना, आपके काम का कितना हिस्सा वास्तव में एक साथ कटिंग की आवश्यकता है बनाम अनुक्रमित 3+2, आपकी उत्पादन मात्रा और मशीन की पूरी सेवा अवधि में वास्तविक लागत, न कि केवल बिल।
हर बार जब आप री-सेटअप करने से बचते हैं, तो आपको समय, सटीकता और मार्जिन की बचत होती है - लेकिन केवल तभी जब मशीन वास्तव में आपके संचालन के अनुरूप हो, न कि स्पेसिफिकेशन शीट पर लिखे सबसे बड़े नंबर के अनुरूप।
हमें अपने चित्र भेजें — हम उन्हें सही कॉन्फ़िगरेशन से मिलाने में आपकी मदद करेंगे, न कि केवल उस कॉन्फ़िगरेशन से जिसे हम बेचना पसंद करेंगे।
अपनी उत्पादन आवश्यकताओं के लिए सही सीएनसी मशीनिंग समाधान खोजने के लिए सीएनसी यांगसेन से संपर्क करें।
