यदि आपकी अंतिम रूप देने की प्रक्रिया में बहुत अधिक समय लग रहा है, बहुत अधिक लागत आ रही है, या फिर भी आपको अपेक्षित सतह की गुणवत्ता प्राप्त नहीं हो रही है, तो आप अकेले नहीं हैं।
आपको वास्तव में केवल एक बेहतर उपकरण की नहीं, बल्कि अपने सीएनसी मशीनिंग सेंटर का अधिक कुशलता से उपयोग करने के एक बेहतर तरीके की आवश्यकता है।
इस लेख में, आप जानेंगे कि सर्कल सेगमेंट कटर आपकी मौजूदा मशीनों से चक्र समय को कम करने, सतह की फिनिश को बेहतर बनाने और अधिक उत्पादन प्राप्त करने में कैसे मदद कर सकते हैं—विशेष रूप से यदि आप जटिल सतहों पर काम कर रहे हैं या किसी अन्य प्रकार की मशीन का उपयोग कर रहे हैं। 5-एक्सिस सीएनसी मशीन.
सर्कल सेगमेंट कटर एक विशेष प्रकार का सीएनसी कटिंग टूल है जिसे उच्च दक्षता वाली सतह परिष्करण के लिए डिज़ाइन किया गया है।
परंपरागत बॉल नोज एंड मिलों के विपरीत, इसमें बहुत बड़ा प्रभावी त्रिज्या होता है, जिससे यह एक ही पास में अधिक सतह क्षेत्र को कवर कर सकता है।
बिंदु दर बिंदु काटने के बजाय, इस प्रकार का उपकरण "वाइड कॉन्टैक्ट" कटर की तरह काम करता है - जो इसे जटिल वक्रों और 3डी सतहों की मशीनिंग के लिए आदर्श बनाता है।

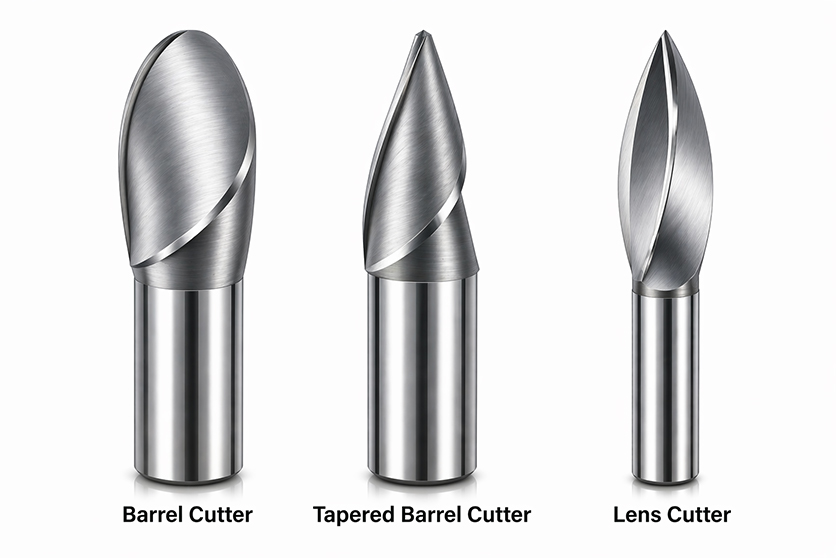

बैरल कटर – सामान्य घुमावदार सतहों की मशीनिंग के लिए सर्वोत्तम।
टेपर्ड बैरल कटर – कोणीय या गहरी सतहों के लिए आदर्श
लेंस कटर – बारीक फिनिशिंग और तंग ज्यामितियों के लिए उपयुक्त
सीएनसी मशीनिंग सेंटर, विशेषकर 5-एक्सिस सीएनसी मशीन पर उपयोग किए जाने पर, सर्कल सेगमेंट कटर आपको निम्नलिखित कार्य करने की अनुमति देते हैं:
सटीकता खोए बिना स्टेप-ओवर बढ़ाएँ
टूलपाथ पास कम करें
कम मेहनत से चिकनी सतहें प्राप्त करें
आप कम समय में, बेहतर परिणामों के साथ अधिक सामग्री हटा सकते हैं।
मुख्य अंतर इस बात में निहित है कि उपकरण सतह के संपर्क में कैसे आता है।
पारंपरिक बॉल नोज एंड मिल में, कटिंग एक ही बिंदु पर होती है।
इसका मतलब है कि छोटे स्टेप-ओवर, अधिक टूलपाथ और अधिक मशीनिंग समय।
सर्कल सेगमेंट कटर अलग तरह से काम करते हैं।
वे बिंदु संपर्क के बजाय रेखा संपर्क बनाने के लिए एक बड़े त्रिज्या वाले काटने वाले किनारे का उपयोग करते हैं।
इससे आप एक चिकनी सतह को बनाए रखते हुए भी स्टेप-ओवर को काफी हद तक बढ़ा सकते हैं।
इसका मतलब यह है:
आप प्रत्येक चरण में अधिक सामग्री हटा सकते हैं
समान सतह को पूरा करने के लिए आपको कम टूलपाथ की आवश्यकता होती है।
आप अपने सीएनसी मशीनिंग सेंटर पर कुल मशीनिंग समय को कम कर सकते हैं।
इस कार्य को प्रभावी ढंग से करने के लिए, उपकरण का सही उपयोग महत्वपूर्ण है।
इसीलिए सर्कल सेगमेंट कटर इन सतहों पर सबसे अच्छा प्रदर्शन करते हैं:

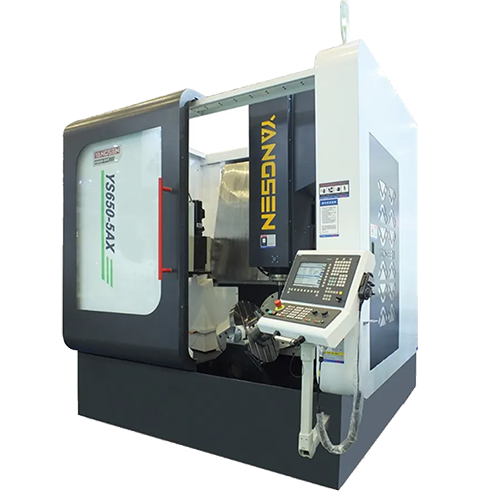

5-एक्सिस सीएनसी मशीनिंग सेंटर
उच्च परिशुद्धता, उच्च स्थिरता वाली सीएनसी मशीनें
ये मशीनें उपकरण को इष्टतम कोण पर बनाए रख सकती हैं, जिससे निरंतर संपर्क और बेहतर परिणाम सुनिश्चित होते हैं।
यदि आपकी अंतिम रूप देने की प्रक्रिया आपके उत्पादन को धीमा कर रही है, तो आपको सबसे बड़ा अंतर यहीं महसूस होगा।
बड़ी प्रभावी त्रिज्या के कारण, वृत्त खंड कटर बहुत बड़े स्टेप-ओवर की अनुमति देते हैं।
इसका मतलब है कम पास, छोटे टूलपाथ और साइकिल समय में उल्लेखनीय कमी।
आपको सिर्फ गति ही नहीं मिलती—आपको गुणवत्ता भी मिलती है।

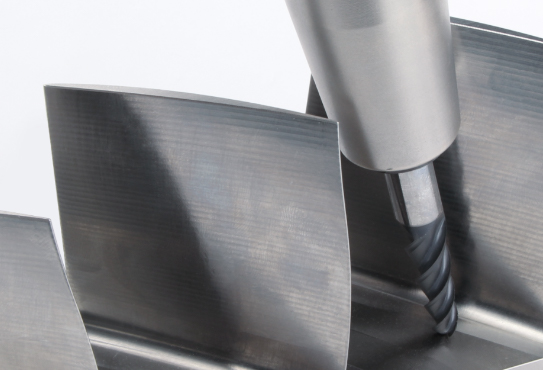

चिकने कटिंग पथ और कम स्कैलप ऊंचाई के साथ, सर्कल सेगमेंट कटर सीधे मशीनिंग से बहुत महीन सतह का उत्पादन करते हैं।
आपके लिए इसका मतलब है:
कम मैन्युअल पॉलिशिंग
अधिक सुसंगत सतह गुणवत्ता
आपके ग्राहक तक तेजी से डिलीवरी
आपकी मशीन का समय महंगा है।
जब काम पूरा करने में कम समय लगता है, तो आपका सीएनसी मशीनिंग सेंटर अगले काम के लिए जल्दी उपलब्ध हो जाता है।
इसका मत:
मशीन का उच्च उपयोग
प्रति दिन अधिक पुर्जों का उत्पादन होता है
अपने उपकरण निवेश पर बेहतर प्रतिफल प्राप्त करें
काटने के बल को एक ही बिंदु पर केंद्रित करने के बजाय, भार को एक बड़े संपर्क क्षेत्र में वितरित किया जाता है।
इस में यह परिणाम:
औजारों का घिसाव कम हुआ
अधिक स्थिर कटाई प्रदर्शन
अप्रत्याशित उपकरण परिवर्तनों की संख्या कम।
एक मजबूत, उच्च परिशुद्धता वाली सीएनसी मशीन के साथ संयोजन करने पर, उपकरण का जीवनकाल काफी बढ़ाया जा सकता है।
यदि आप जटिल ज्यामितियों की मशीनिंग कर रहे हैं, तो पारंपरिक उपकरण जल्दी ही अपनी सीमा तक पहुंच जाते हैं।
सर्कल सेगमेंट कटर विशेष रूप से निम्नलिखित कार्यों के लिए प्रभावी होते हैं:
मोल्ड और डाई की सतहें
एयरोस्पेस घटक
घुमावदार प्रोफाइल वाले ऑटोमोटिव पार्ट्स
जब इन्हें 5-एक्सिस सीएनसी मशीनिंग सेंटर पर उपयोग किया जाता है, तो ये कठिन कोणों और गहरी सतहों पर भी इष्टतम संपर्क बनाए रख सकते हैं।
अंततः, सब कुछ लागत पर ही निर्भर करता है।
तेज़ मशीनिंग, बेहतर सतह गुणवत्ता और लंबे टूल लाइफ को मिलाकर, आप ये कर सकते हैं:
कुल मशीनिंग समय को कम करें
श्रम और परिष्करण लागत कम
समग्र उत्पादन क्षमता में सुधार करें
आप कम समय और कम मेहनत खर्च करते हैं और बेहतर परिणाम प्राप्त करते हैं।
सतह परिष्करण में, वृत्ताकार खंड कटर एकमात्र विकल्प नहीं हैं।
कई दुकानें अभी भी बॉल नोज एंड मिलों पर निर्भर हैं, जो लंबे समय से सीएनसी मशीनिंग सेंटर पर जटिल सतहों की मशीनिंग के लिए एक मानक विकल्प रहा है।
दोनों उपकरण बेहतरीन सतह फिनिश प्राप्त कर सकते हैं, लेकिन वे ऐसा बहुत अलग-अलग तरीकों से करते हैं।
सर्कल सेगमेंट कटर को दक्षता के लिए डिज़ाइन किया गया है, जो प्रत्येक पास में अधिक क्षेत्र को कवर करने के लिए एक बड़े प्रभावी त्रिज्या का उपयोग करता है।
दूसरी ओर, बॉल नोज एंड मिलिंग मशीनें पॉइंट कॉन्टैक्ट पर निर्भर करती हैं, जिसके लिए छोटे स्टेप-ओवर और अधिक टूलपाथ की आवश्यकता होती है।
विशेषता | वृत्त खंड कटर | बॉल नोज एंड मिल्स |
कटिंग संपर्क | रेखा / बड़ी त्रिज्या | बिंदु संपर्क |
चहलकदमी | बड़ा | बहुत छोटे से |
मशीनिंग गति | बहुत ऊँचा | अपेक्षाकृत धीमा |
सतह की फिनिश | उत्कृष्ट | मध्यम |
टूलपाथ की लंबाई | छोटा | लंबे समय तक |
मशीन की आवश्यकता | 5-एक्सिस सीएनसी मशीन पर सबसे अच्छा प्रदर्शन। | यह 3-एक्सिस मशीनों पर काम करता है। |
यदि आप निम्न कार्य करना चाहते हैं तो सर्कल सेगमेंट कटर चुनें:
काम पूरा करने में लगने वाले समय को काफी कम करें
अतिरिक्त पॉलिशिंग के बिना सतह की गुणवत्ता में सुधार करें
अपने सीएनसी मशीनिंग सेंटर से उत्पादन बढ़ाएँ
बड़ी या जटिल घुमावदार सतहों की मशीनिंग करना
5-एक्सिस सीएनसी मशीनिंग सेंटर पर उपयोग करने पर सर्वोत्तम परिणाम प्राप्त होते हैं।
यदि आवश्यक हो तो बॉल नोज या एंड मिल्स चुनें:
मशीन छोटे हिस्सों या तंग जगहों को कवर कर सकती है
सरल ज्यामितियों पर काम करें
मानक का उपयोग करें 3-एक्सिस सीएनसी मशीनें
सामान्य प्रयोजन वाले अंतिम रूप देने संबंधी कार्यों को संभालें
सर्कल सेगमेंट कटर दक्षता और सतह की गुणवत्ता में काफी सुधार कर सकते हैं - लेकिन उनका प्रदर्शन उस मशीन पर बहुत अधिक निर्भर करता है जिस पर वे काम करते हैं।
यदि आपका वर्तमान सेटअप पर्याप्त स्थिरता, सटीकता या लचीलापन प्रदान नहीं करता है, तो हो सकता है कि आपको इन उपकरणों के पूर्ण लाभ न मिलें जिनके लिए इन्हें डिज़ाइन किया गया है।
परंपरागत उपकरणों के विपरीत, सर्कल सेगमेंट कटर वर्कपीस के साथ सही संपर्क कोण बनाए रखने पर बहुत अधिक निर्भर करते हैं।
कई मामलों में, विशेष रूप से जटिल 3डी सतहों की मशीनिंग करते समय, एक निश्चित उपकरण स्थिति के साथ इसे प्राप्त नहीं किया जा सकता है।
एक 5-एक्सिस सीएनसी मशीनिंग सेंटर टूल के कोण को लगातार समायोजित करने की सुविधा देता है, जिससे यह सुनिश्चित होता है:
सतह पर लगातार काटने का संपर्क
घुमावदार ज्यामितियों पर बेहतर सतह परिष्करण
अधिक कुशल टूलपाथ निष्पादन
5-अक्षीय क्षमता के बिना, उपकरण अपनी बड़ी प्रभावी त्रिज्या का पूरी तरह से उपयोग नहीं कर सकता है, जिससे इसका लाभ सीमित हो जाता है।
क्योंकि वृत्ताकार खंड कटर सामग्री के एक बड़े क्षेत्र को काटता है, इसलिए काटने वाले बल एक व्यापक क्षेत्र में वितरित होते हैं।
इससे मशीन की कठोरता पर अधिक दबाव पड़ता है।
उच्च कठोरता वाला सीएनसी मशीनिंग सेंटर निम्नलिखित कार्यों में सहायक होता है:
कटाई के दौरान कंपन को कम से कम करें
आयामी सटीकता बनाए रखें
उपकरण विक्षेपण को रोकें
यदि मशीन की संरचना पर्याप्त रूप से स्थिर नहीं है, तो इससे असंगत परिणाम या उपकरण का जीवनकाल कम हो सकता है।
सर्कल सेगमेंट कटर के प्रमुख फायदों में से एक यह है कि यह सतह की गुणवत्ता को बनाए रखते हुए स्टेप-ओवर को बढ़ाने की क्षमता प्रदान करता है।

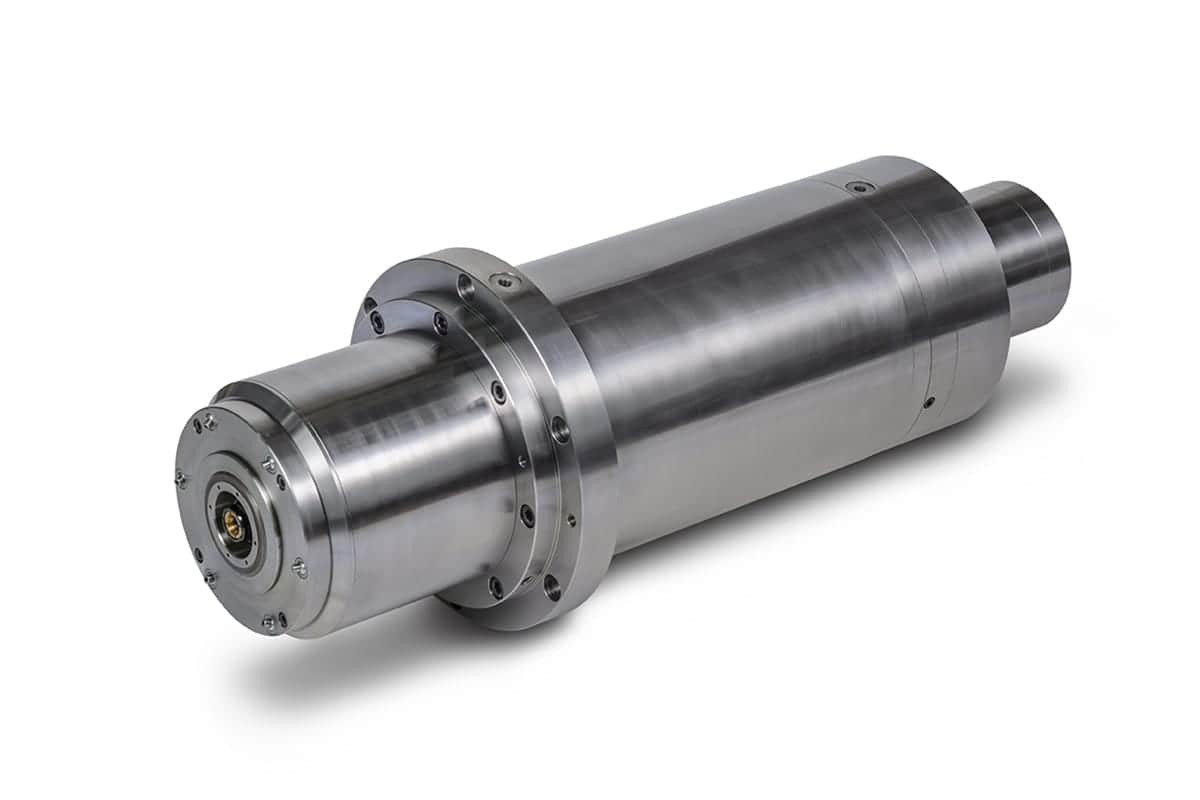

इसे सुनिश्चित करने के लिए, स्पिंडल को उच्च फीड दरों को सुचारू रूप से संभालना होगा।
एक हाई-स्पीड मशीनिंग सेंटर निम्नलिखित कार्य करने में सक्षम बनाता है:
फिनिश को प्रभावित किए बिना सामग्री को तेजी से हटाना
उच्च गति पर अधिक स्थिर कटाई
समग्र उत्पादकता में सुधार
पर्याप्त स्पिंडल प्रदर्शन के बिना, अपेक्षित दक्षता लाभ प्राप्त नहीं हो सकते हैं।
सर्कल सेगमेंट कटर को आमतौर पर अधिक उन्नत मशीनिंग रणनीतियों की आवश्यकता होती है, खासकर मल्टी-एक्सिस अनुप्रयोगों में।
इसका अर्थ है कि सीएनसी प्रणाली निम्नलिखित कार्यों को संभालने में सक्षम होनी चाहिए:
जटिल टूलपाथ गणनाएँ
सुचारू बहु-अक्षीय प्रक्षेपण
सटीक स्थिति निर्धारण और गति नियंत्रण
एक आधुनिक सीएनसी नियंत्रण प्रणाली यह सुनिश्चित करती है कि कटर सटीक रूप से निर्धारित पथ का अनुसरण करे, जो सतह की गुणवत्ता और मशीनिंग दक्षता दोनों को सीधे प्रभावित करता है।
मशीन के अलावा, प्रोग्रामिंग पक्ष भी एक महत्वपूर्ण भूमिका निभाता है।
सभी सीएएम सॉफ्टवेयर सर्कल सेगमेंट कटर के लिए अनुकूलित रणनीतियों का समर्थन नहीं करते हैं।
इस टूल का पूरा लाभ उठाने के लिए, आपके CAM सिस्टम को निम्नलिखित का समर्थन करना चाहिए:
बैरल टूलपाथ रणनीतियाँ
बहु-अक्षीय उपकरण अभिविन्यास नियंत्रण
कुशल फिनिशिंग एल्गोरिदम
उचित प्रोग्रामिंग सहायता के बिना, सर्वोत्तम मशीन और उपकरण संयोजन भी अपनी पूरी क्षमता से प्रदर्शन नहीं कर सकता।
यदि आपको गति या सतह की गुणवत्ता में अपेक्षित सुधार नहीं मिल रहे हैं, तो समस्या कटर में नहीं बल्कि अक्सर उसके पीछे लगी मशीन की व्यवस्था में होती है।
व्यवहार में, कई निर्माता सर्कल सेगमेंट कटर को अधिक सक्षम सीएनसी मशीनिंग सेंटर के साथ संयोजित करने के बाद ही सबसे बड़ा लाभ देखते हैं, विशेष रूप से एक ऐसे सेंटर के साथ जिसमें मल्टी-एक्सिस क्षमता और उच्च गतिशील प्रदर्शन हो।
हर काम के लिए सर्कल सेगमेंट कटर की आवश्यकता नहीं होती है।
महत्वपूर्ण बात यह जानना है कि वास्तव में यह आपको कब लाभ पहुंचाता है।
यदि आपके मशीनिंग समय का अधिकांश हिस्सा रफिंग के बजाय फिनिशिंग पर खर्च होता है, तो यह एक स्पष्ट संकेत है कि आपकी प्रक्रिया को अनुकूलित किया जा सकता है।
सर्कल सेगमेंट कटर तब विशेष रूप से प्रभावी होते हैं जब:
काम खत्म करने में बहुत ज्यादा समय लगता है
टूलपाथ बहुत सघन हैं
आपका सीएनसी मशीनिंग सेंटर सतह के काम में व्यस्त है।
यहीं पर टूल बदलने से कार्यक्षमता में तुरंत सुधार हो सकता है।
चौड़े घुमावदार क्षेत्रों वाले हिस्सों के लिए, पारंपरिक उपकरण अक्सर गति और गुणवत्ता के बीच संतुलन बनाने में संघर्ष करते हैं।
मशीनिंग करते समय सर्कल सेगमेंट कटर बेहतर विकल्प होते हैं:
बड़ी मुक्तरूप सतहें
मोल्ड कैविटी
एयरोस्पेस या ऑटोमोटिव घटक
5-एक्सिस सीएनसी मशीनिंग सेंटर पर, वे बदलते कोणों पर भी बेहतर संपर्क बनाए रख सकते हैं।
यदि आपके पुर्जों को मशीनिंग के तुरंत बाद एक उत्तम सतह की आवश्यकता होती है, तो उपकरण का चयन महत्वपूर्ण हो जाता है।
आपको वृत्त खंड कटर पर तब विचार करना चाहिए जब:
आप पॉलिशिंग का काम कम करना चाहते हैं
सतह की एकरूपता महत्वपूर्ण है
काम दोबारा करना एक समस्या बनता जा रहा है।
वे सीधे तौर पर आपको बेहतर फिनिश प्राप्त करने में मदद करते हैं, जिससे बाद की प्रक्रियाओं में समय की बचत होती है।
यदि आपकी मशीनें लगातार चल रही हैं लेकिन फिर भी आउटपुट सीमित है, तो समस्या क्षमता की नहीं बल्कि दक्षता की हो सकती है।
सर्कल सेगमेंट कटर आपकी मदद करते हैं:
चक्र समय को कम करें
अपने सीएनसी मशीनिंग सेंटर को तेजी से मुक्त करें
समग्र उत्पादन क्षमता बढ़ाएँ
कभी-कभी लक्ष्य केवल समस्या का समाधान करना नहीं होता, बल्कि अपनी पूरी प्रक्रिया में सुधार करना होता है।
वृत्त खंड कटर पर विचार करना तब उचित होता है जब:
आप उच्च दक्षता वाली मशीनिंग की ओर बढ़ रहे हैं
आप 5-एक्सिस सीएनसी मशीनिंग का परिचय दे रहे हैं।
आप अपने उपकरण निवेश से अधिक लाभ प्राप्त करना चाहते हैं।
यदि आपकी वर्तमान फिनिशिंग प्रक्रिया धीमी, खर्चीली या उत्पादन को सीमित करने वाली लगती है, तो शायद सर्कल सेगमेंट कटर पर विचार करने का यह सही समय है।
सर्कल सेगमेंट कटर का मुख्य उपयोग किस लिए किया जाता है?
सर्कल सेगमेंट कटर का उपयोग मुख्य रूप से बड़ी घुमावदार सतहों और जटिल 3डी ज्यामितियों को अंतिम रूप देने के लिए किया जाता है।
ये उन अनुप्रयोगों में विशेष रूप से प्रभावी होते हैं जहां उच्च सतह गुणवत्ता और कम मशीनिंग समय दोनों की आवश्यकता होती है, जैसे कि मोल्ड निर्माण और एयरोस्पेस घटक।
क्या सर्कल सेगमेंट कटर का उपयोग करने के लिए मुझे 5-एक्सिस सीएनसी मशीन की आवश्यकता है?
हमेशा नहीं, लेकिन इससे बहुत फर्क पड़ता है।
हालांकि कुछ एप्लिकेशन 3-एक्सिस सीएनसी मशीनिंग सेंटर पर चल सकते हैं, लेकिन सर्कल सेगमेंट कटर का असली फायदा सटीक टूल ओरिएंटेशन से मिलता है।
एक 5-एक्सिस सीएनसी मशीन टूल को इष्टतम संपर्क बनाए रखने की अनुमति देती है, जिसके परिणामस्वरूप बेहतर सतह फिनिश और उच्च दक्षता प्राप्त होती है।
मैं दक्षता में कितना सुधार की उम्मीद कर सकता हूँ?
यह उपयोग पर निर्भर करता है, लेकिन कई मामलों में, काम पूरा करने का समय काफी कम किया जा सकता है।
बड़े स्टेप-ओवर के कारण, सर्कल सेगमेंट कटर टूलपाथ की संख्या को कम कर सकते हैं, जिससे सीधे तौर पर साइकिल का समय कम हो जाता है और मशीन का उपयोग बेहतर होता है।
क्या सर्कल सेगमेंट कटर, बॉल नोज एंड मिल से बेहतर होते हैं?
वे हमेशा "बेहतर" नहीं होते—वे सही परिस्थितियों में अधिक कुशल होते हैं।
बड़े आकार की सतहों की परिष्करण के लिए, वृत्ताकार खंड कटर गति और सतह की गुणवत्ता के मामले में स्पष्ट लाभ प्रदान करते हैं।
हालांकि, बॉल नोज एंड मिल अभी भी छोटे फीचर्स, तंग क्षेत्रों और सामान्य प्रयोजन की मशीनिंग के लिए उपयोगी हैं।
सर्कल सेगमेंट कटर से मुझे अपेक्षित परिणाम क्यों नहीं मिल रहे हैं?
कई मामलों में, सीमा उपकरण में ही नहीं होती है।
प्रदर्शन कई कारकों पर निर्भर करता है, जिनमें शामिल हैं:
मशीन की कठोरता और परिशुद्धता
टूलपाथ रणनीति
CAM प्रोग्रामिंग क्षमता
यदि इनमें से किसी भी चीज की कमी हो, तो कटर उम्मीद के मुताबिक काम नहीं कर सकता है।
क्या सर्कल सेगमेंट कटर समग्र मशीनिंग लागत को कम कर सकते हैं?
हां, लेकिन बचत कई कारकों के संयुक्त प्रभाव से होती है।
मशीनिंग के समय को कम करके, पॉलिशिंग के काम को न्यूनतम करके और टूल के जीवनकाल को बढ़ाकर, आप समग्र उत्पादन लागत को कम कर सकते हैं और अपने सीएनसी मशीनिंग सेंटर से उत्पादन बढ़ा सकते हैं।
फिनिशिंग दक्षता, सतह की गुणवत्ता और समग्र मशीनिंग प्रदर्शन के मामले में सर्कुलर सेगमेंट कटर स्पष्ट लाभ प्रदान करते हैं।
लेकिन असली मूल्य तो इस बात से आता है कि आप उनका उपयोग कैसे करते हैं।
एक सक्षम सीएनसी मशीनिंग सेंटर, विशेष रूप से 5-एक्सिस सीएनसी मशीन के साथ मिलकर, वे चक्र समय को काफी कम कर सकते हैं और आपको प्रत्येक मशीनिंग कार्य से अधिक लाभ प्राप्त करने में मदद कर सकते हैं।
यदि आप केवल अधिक मशीनें जोड़े बिना उत्पादकता में सुधार करना चाहते हैं, तो अपनी टूलिंग रणनीति को अनुकूलित करना एक स्मार्ट शुरुआत हो सकती है।
और अगर आप इसे और आगे ले जाने के लिए तैयार हैं, तो सही कटिंग टूल्स को सही उपकरणों के साथ मिलाने से सबसे बड़ा फर्क पड़ेगा।
