उच्च प्रदर्शन वाली सीएनसी मिलिंग मशीन हमेशा उच्च गुणवत्ता वाले मशीनिंग परिणामों की गारंटी नहीं देती है। कई निर्माताओं को अभी भी वर्कपीस कंपन, अस्थिर सटीकता, खराब सतह फिनिश और लंबे सेटअप समय जैसी समस्याओं का सामना करना पड़ता है।
कारण मशीन में खराबी नहीं हो सकती है। उचित वर्कहोल्डिंग के बिना, काटने का बल पार्ट की स्थिरता को प्रभावित कर सकता है और मशीनिंग की एकरूपता को कम कर सकता है।
सही सीएनसी वर्कहोल्डिंग सॉल्यूशन वर्कपीस को सुरक्षित रखने, मशीनिंग की सटीकता में सुधार करने, सेटअप समय को कम करने और उत्पादन दक्षता बढ़ाने में मदद करता है।
इस गाइड में, हम मिलिंग मशीनों के लिए सामान्य सीएनसी वर्कहोल्डिंग समाधानों का पता लगाएंगे और यह जानेंगे कि विभिन्न मशीनिंग आवश्यकताओं के लिए सही विकल्प का चुनाव कैसे करें।
सीएनसी मिलिंग में, वर्कहोल्डिंग का मतलब सिर्फ किसी पार्ट को अपनी जगह पर स्थिर रखना नहीं है। यह मशीनिंग की सटीकता, उत्पादन क्षमता और पूरी प्रक्रिया की स्थिरता को सीधे तौर पर प्रभावित करता है। एक उपयुक्त वर्कहोल्डिंग समाधान यह सुनिश्चित करता है कि कटिंग के दौरान वर्कपीस सुरक्षित रहे, जिससे सीएनसी मशीन अपनी पूरी क्षमता से काम कर सके।
मिलिंग प्रक्रिया के दौरान, यदि वर्कपीस को ठीक से सुरक्षित नहीं किया जाता है, तो काटने के बल के कारण हल्का कंपन या हलचल हो सकती है। इससे निम्नलिखित समस्याएं हो सकती हैं:
एक विश्वसनीय सीएनसी वर्कहोल्डिंग समाधान स्थिर स्थिति प्रदान करता है और पुर्जों की गति को कम करता है, जिससे निर्माताओं को अधिक सटीक और दोहराने योग्य मशीनिंग परिणाम प्राप्त करने में मदद मिलती है।
आधुनिक विनिर्माण में अक्सर कम सेटअप के साथ जटिल पुर्जों की मशीनिंग की आवश्यकता होती है, जिसमें मल्टी-साइड मशीनिंग और 5-एक्सिस ऑपरेशन शामिल हैं। इन अनुप्रयोगों के लिए उच्च कठोरता, बेहतर पहुंच और विश्वसनीय स्थिति निर्धारण वाले वर्कहोल्डिंग समाधानों की आवश्यकता होती है।
कुशल कार्य प्रबंधन प्रणालियाँ निम्नलिखित में सहायक होती हैं:
सही वर्कहोल्डिंग सिस्टम निर्माताओं को सटीकता और दक्षता बनाए रखते हुए अधिक चुनौतीपूर्ण मशीनिंग कार्यों को संभालने में सक्षम बनाता है।
विभिन्न मशीनिंग अनुप्रयोगों के लिए अलग-अलग वर्कहोल्डिंग विधियों की आवश्यकता होती है। सही समाधान पार्ट के आकार, मशीनिंग प्रक्रिया, उत्पादन मात्रा और सटीकता आवश्यकताओं जैसे कारकों पर निर्भर करता है। नीचे मिलिंग कार्यों में उपयोग किए जाने वाले कुछ सबसे सामान्य सीएनसी वर्कहोल्डिंग समाधान दिए गए हैं।

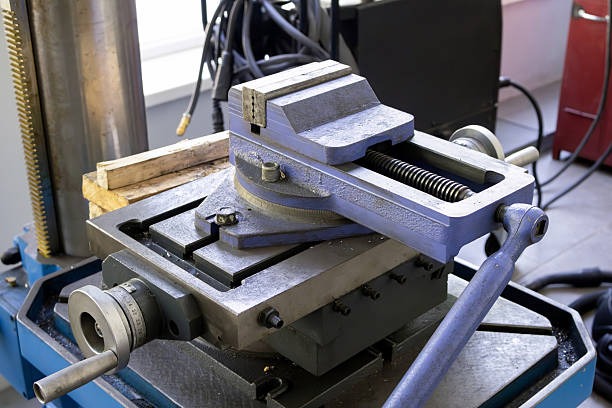

सीएनसी मशीन वाइस मिलिंग मशीनों के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले वर्कहोल्डिंग समाधानों में से एक हैं। इनका उपयोग आमतौर पर सरल आकार वाले मानक पुर्जों के लिए किया जाता है और ये क्लैम्पिंग बल, लचीलेपन और संचालन में आसानी के बीच संतुलन प्रदान करते हैं।
इसके लिए उपयुक्त:
लाभ:
हालांकि, जटिल आकार के पुर्जों की मशीनिंग करते समय या बेहतर टूल एक्सेसिबिलिटी की आवश्यकता वाले अनुप्रयोगों में मानक वाइस की कुछ सीमाएँ हो सकती हैं।

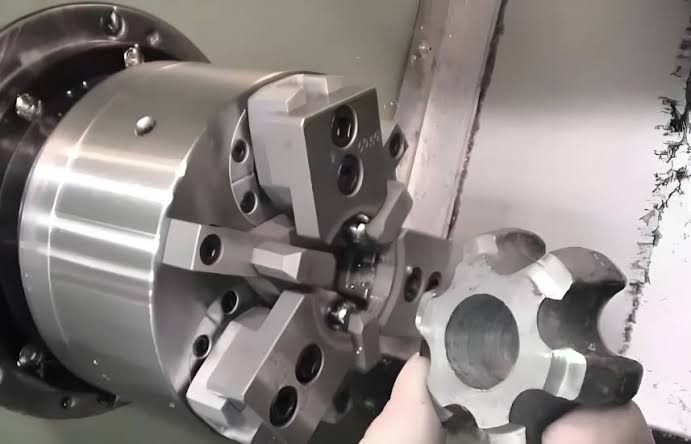

जब मानक वर्कहोल्डिंग विशिष्ट मशीनिंग आवश्यकताओं को पूरा नहीं कर पाती, तो कस्टम सीएनसी फिक्स्चर अधिक विशिष्ट समाधान प्रदान करते हैं। इन फिक्स्चर को पार्ट की ज्यामिति और मशीनिंग प्रक्रिया के अनुसार बेहतर स्थिति निर्धारण और स्थिरता प्राप्त करने के लिए डिज़ाइन किया जाता है।
इसके लिए उपयुक्त:
लाभ:
कस्टम फिक्स्चर उन निर्माताओं के लिए विशेष रूप से उपयोगी होते हैं जो जटिल पुर्जे बनाते हैं जिनके लिए उच्च परिशुद्धता और दोहराव की आवश्यकता होती है।

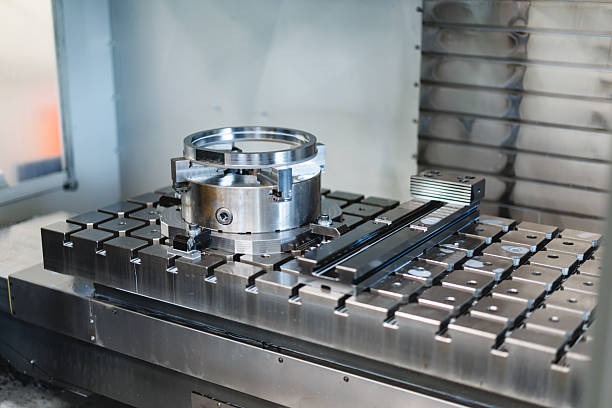

मॉड्यूलर वर्कहोल्डिंग सिस्टम उन निर्माताओं के लिए डिज़ाइन किए गए हैं जिन्हें विभिन्न प्रकार के घटकों की मशीनिंग करते समय लचीलेपन की आवश्यकता होती है। प्रत्येक भाग के लिए एक नया फिक्स्चर बनाने के बजाय, मॉड्यूलर सिस्टम उपयोगकर्ताओं को सेटअप को जल्दी से समायोजित करने की सुविधा प्रदान करते हैं।
इसके लिए उपयुक्त:
लाभ:
इससे मॉड्यूलर वर्कहोल्डिंग विभिन्न प्रकार के मशीनिंग कार्यों को संभालने वाली कंपनियों के लिए एक व्यावहारिक विकल्प बन जाता है।
उन्नत सीएनसी मशीनिंग अनुप्रयोगों के लिए, ज़ीरो-पॉइंट और पैलेट वर्कहोल्डिंग सिस्टम निर्माताओं को सेटअप समय कम करने और स्वचालन क्षमता बढ़ाने में मदद करते हैं। ये सिस्टम सटीक स्थिति बनाए रखते हुए तेजी से फिक्स्चर बदलने की सुविधा प्रदान करते हैं।
इसके लिए उपयुक्त:
लाभ:
इन समाधानों का उपयोग आमतौर पर उच्च मात्रा और सटीक विनिर्माण वातावरण में किया जाता है जहां उत्पादकता को प्राथमिकता दी जाती है।
सही सीएनसी वर्कहोल्डिंग सॉल्यूशन का चुनाव केवल वर्कपीस को सुरक्षित रूप से पकड़ने पर ही निर्भर नहीं करता। निर्माताओं को सटीकता, दक्षता और लागत के बीच सर्वोत्तम संतुलन प्राप्त करने के लिए पार्ट की विशेषताओं, मशीनिंग आवश्यकताओं और उत्पादन लक्ष्यों पर विचार करना आवश्यक है।
वर्कपीस का आकार, माप और जटिलता, वर्कहोल्डिंग विधि का चयन करते समय महत्वपूर्ण कारक होते हैं।
साधारण आयताकार भागों के लिए, एक मानक सीएनसी वाइस अक्सर एक कुशल और किफायती विकल्प होता है। हालांकि, अनियमित आकार वाले जटिल घटकों के लिए बेहतर सपोर्ट और पोजीशनिंग प्रदान करने के लिए कस्टम सीएनसी फिक्स्चर की आवश्यकता हो सकती है।
भारी कटाई कार्यों के दौरान स्थिरता सुनिश्चित करने के लिए बड़े या भारी भागों को मॉड्यूलर या समर्पित वर्कहोल्डिंग समाधानों की आवश्यकता हो सकती है।
विभिन्न मशीनिंग प्रक्रियाओं के लिए कठोरता और पहुंच के विभिन्न स्तरों की आवश्यकता होती है।
भारी कटाई कार्यों के लिए, वर्कहोल्डिंग सिस्टम को निम्नलिखित सुविधाएँ प्रदान करनी चाहिए:
सटीक मशीनिंग के लिए प्राथमिकता यह है:
मल्टी-साइड या 5-एक्सिस मशीनिंग के लिए, बेहतर टूल एक्सेस प्रदान करने और कई सेटअप की आवश्यकता को कम करने के लिए एक लो-प्रोफाइल और लचीला वर्कहोल्डिंग समाधान बेहतर होता है।
उत्पादन की मात्रा भी सबसे उपयुक्त कार्यस्थल के चयन को प्रभावित करती है।
कम मात्रा में उत्पादन के लिएमानक वाइस और लचीले फिक्स्चर आमतौर पर पर्याप्त होते हैं क्योंकि वे आसान सेटअप और कम निवेश लागत प्रदान करते हैं।
मध्यम मात्रा के उत्पादन के लिएमॉड्यूलर वर्कहोल्डिंग सिस्टम विभिन्न भागों के बीच तेजी से बदलाव की अनुमति देकर दक्षता में सुधार कर सकते हैं।
उच्च मात्रा में उत्पादन के लिएसेटअप समय को कम करने और मशीन के उपयोग को अधिकतम करने के लिए अक्सर समर्पित फिक्स्चर या स्वचालित वर्कहोल्डिंग सिस्टम को प्राथमिकता दी जाती है।
सीएनसी मशीन का विन्यास भी वर्कहोल्डिंग के चयन को प्रभावित करता है।
वर्टिकल मशीनिंग सेंटर (वीएमसी) इनका उपयोग आमतौर पर सामान्य मिलिंग और लचीले उत्पादन के लिए किया जाता है। सीएनसी वाइस और मॉड्यूलर फिक्स्चर अक्सर इन अनुप्रयोगों के लिए उपयुक्त होते हैं।
क्षैतिज मशीनिंग केंद्र (एचएमसी) इन्हें उच्च दक्षता और बहु-सतही मशीनिंग के लिए डिज़ाइन किया गया है। पैलेट सिस्टम और ज़ीरो-पॉइंट वर्कहोल्डिंग से रीपोजिशनिंग का समय कम करने में मदद मिल सकती है।
5-एक्सिस मशीनिंग सेंटर बेहतर पहुंच और कम हस्तक्षेप वाले वर्कहोल्डिंग समाधानों की आवश्यकता है, जिससे मशीन कम सेटअप के साथ कई सतहों तक पहुंच सके।
पुर्जे की आवश्यकताओं और सीएनसी मशीन के प्रकार दोनों के अनुरूप वर्कहोल्डिंग समाधान का चयन करके, निर्माता उच्च मशीनिंग दक्षता और अधिक सुसंगत परिणाम प्राप्त कर सकते हैं।
अलग सीएनसी मिलिंग मशीनें विभिन्न मशीनों की मशीनिंग क्षमताएं अलग-अलग होती हैं, इसलिए आदर्श वर्कहोल्डिंग समाधान मशीन की संरचना, मशीनिंग विधि और उत्पादन आवश्यकताओं के अनुरूप होना चाहिए। मशीन और वर्कहोल्डिंग सिस्टम का सही संयोजन चुनने से निर्माताओं को स्थिरता बढ़ाने, सेटअप समय कम करने और बेहतर मशीनिंग परिणाम प्राप्त करने में मदद मिलती है।

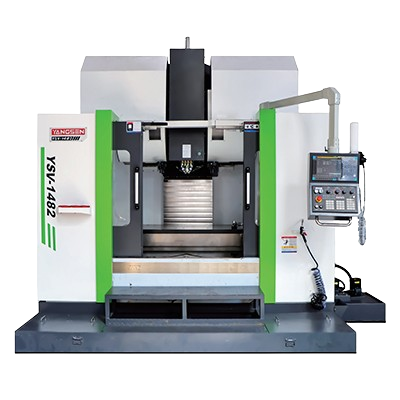

वर्टिकल मशीनिंग सेंटर (वीएमसी) का व्यापक रूप से सामान्य परिशुद्ध मशीनिंग, मोल्ड निर्माण और छोटे से मध्यम आकार के घटकों के उत्पादन में उपयोग किया जाता है। चूंकि स्पिंडल लंबवत रूप से चलता है, इसलिए वर्कहोल्डिंग समाधानों को कटिंग टूल्स के लिए अच्छी पहुंच बनाए रखते हुए विश्वसनीय क्लैम्पिंग प्रदान करने की आवश्यकता होती है।
सामान्य समाधानों में शामिल हैं:
निर्माताओं के लिए जो उपयोग करते हैं वीएमसीवर्कहोल्डिंग सिस्टम को विभिन्न मशीनिंग कार्यों को सपोर्ट करने के लिए कठोरता, लचीलापन और सेटअप में आसानी के बीच संतुलन बनाए रखना चाहिए।

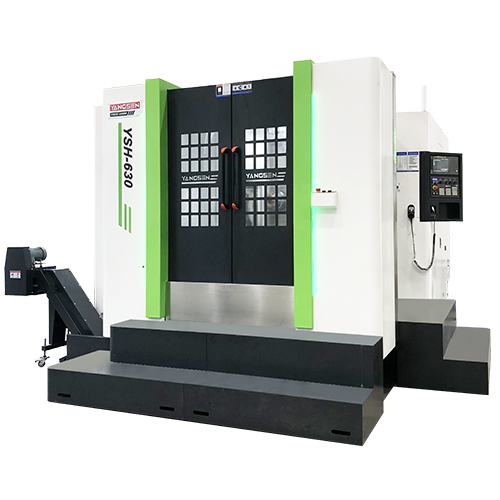

क्षैतिज मशीनिंग केंद्र (एचएमसी) आमतौर पर उच्च मात्रा में उत्पादन और बहु-पक्षीय मशीनिंग के लिए उपयोग किए जाते हैं। इनका क्षैतिज स्पिंडल डिज़ाइन बेहतर चिप निष्कासन और जटिल पुर्जों की कुशल मशीनिंग की अनुमति देता है।
उपयुक्त वर्कहोल्डिंग समाधानों में शामिल हैं:
ये समाधान बार-बार सेटअप करने की आवश्यकता को कम करने, स्थिति निर्धारण की सटीकता में सुधार करने और मशीन के उपयोग को अधिकतम करने में मदद करते हैं, जिससे वे कुशल और निरंतर उत्पादन की आवश्यकता वाले निर्माताओं के लिए आदर्श बन जाते हैं।

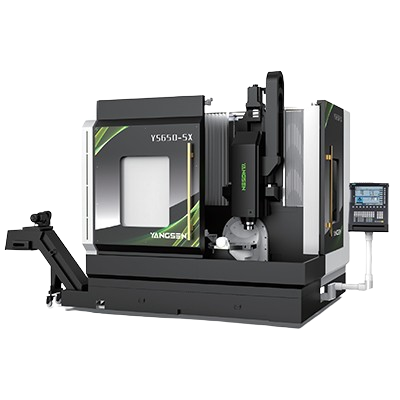

5-अक्षीय मशीनिंग केंद्र ये मशीनें एक ही सेटअप में कई कोणों से जटिल पुर्जों की मशीनिंग कर सकती हैं, लेकिन इसके लिए बेहतर पहुंच और स्थिरता वाले वर्कहोल्डिंग समाधानों की भी आवश्यकता होती है।
सुझाए गए समाधानों में शामिल हैं:
सही वर्कहोल्डिंग सॉल्यूशन टूल की अधिक गति की अनुमति देता है, रुकावट को कम करता है, और निर्माताओं को एयरोस्पेस पार्ट्स, मोल्ड और सटीक घटकों जैसे जटिल घटकों की मशीनिंग करते समय उच्च सटीकता प्राप्त करने में मदद करता है।
एक संपूर्ण मशीनिंग समाधान के लिए एक सक्षम सीएनसी मशीन और एक उपयुक्त वर्कहोल्डिंग सिस्टम दोनों की आवश्यकता होती है। सही संयोजन का चयन करके, निर्माता मशीनिंग दक्षता में सुधार कर सकते हैं, उत्पादन संबंधी चुनौतियों को कम कर सकते हैं और अपने उत्पादों से अधिकतम लाभ प्राप्त कर सकते हैं। सीएनसी उपकरण.
सीएनसी मिलिंग मशीन का प्रदर्शन न केवल मशीन की सटीकता और कटिंग टूल्स पर निर्भर करता है, बल्कि इस बात पर भी निर्भर करता है कि मशीनिंग के दौरान वर्कपीस को कितनी मजबूती से पकड़ा जाता है। एक उपयुक्त वर्कहोल्डिंग सॉल्यूशन मशीनिंग की स्थिरता, उत्पादन क्षमता और समग्र विनिर्माण परिणामों में सीधे सुधार कर सकता है।
अस्थिर वर्कहोल्डिंग के कारण कंपन, पुर्जों की गति और कटिंग में अस्थिरता हो सकती है, जिससे सतह की गुणवत्ता और आयामी सटीकता प्रभावित हो सकती है।
एक विश्वसनीय सीएनसी वर्कहोल्डिंग समाधान निम्नलिखित में सहायक होता है:
यह विशेष रूप से उन सटीक घटकों के लिए महत्वपूर्ण है जिन्हें सख्त सहनशीलता और लगातार गुणवत्ता की आवश्यकता होती है।
खराब वर्कहोल्डिंग से अतिरिक्त कटिंग बल और कंपन उत्पन्न हो सकते हैं, जिससे उपकरण तेजी से घिस सकते हैं और अप्रत्याशित रूप से क्षतिग्रस्त हो सकते हैं।
स्थिर क्लैम्पिंग के साथ, निर्माता निम्न कार्य कर सकते हैं:
एक स्थिर मशीनिंग प्रक्रिया न केवल पुर्जों की गुणवत्ता में सुधार करती है बल्कि समग्र उत्पादन खर्चों को कम करने में भी मदद करती है।
आधुनिक विनिर्माण में, गैर-कटिंग समय को कम करना उत्पादकता बढ़ाने के लिए आवश्यक है। धीमी सेटअप प्रक्रियाएं और बार-बार समायोजन सीएनसी मशीन के उपयोग को काफी हद तक कम कर सकते हैं।
कुशल कार्य प्रबंधन प्रणालियाँ निम्नलिखित में सहायक होती हैं:
सही वर्कहोल्डिंग सॉल्यूशन का चयन करके, निर्माता अपनी सीएनसी मिलिंग मशीनों के प्रदर्शन को अधिकतम कर सकते हैं और अधिक कुशल उत्पादन प्राप्त कर सकते हैं।
1. मिलिंग मशीनों के लिए सीएनसी वर्कहोल्डिंग क्या है?
सीएनसी वर्कहोल्डिंग से तात्पर्य उन उपकरणों और प्रणालियों से है जिनका उपयोग सीएनसी मिलिंग प्रक्रियाओं के दौरान वर्कपीस को सुरक्षित रूप से स्थिति में रखने और जकड़ने के लिए किया जाता है। यह पार्ट की स्थिरता बनाए रखने, मशीनिंग की सटीकता में सुधार करने और कटिंग बलों के कारण होने वाली हलचल को कम करने में सहायक होता है।
सामान्य सीएनसी वर्कहोल्डिंग समाधानों में मशीन वाइस, कस्टम फिक्स्चर, मॉड्यूलर सिस्टम और जीरो-पॉइंट क्लैम्पिंग सिस्टम शामिल हैं।
2. सीएनसी मिलिंग में वर्कहोल्डिंग क्यों महत्वपूर्ण है?
मशीनिंग के प्रदर्शन में वर्कहोल्डिंग एक महत्वपूर्ण भूमिका निभाती है क्योंकि वर्कपीस की थोड़ी सी भी हलचल सटीकता और सतह की गुणवत्ता को प्रभावित कर सकती है।
एक उपयुक्त वर्कहोल्डिंग समाधान निम्नलिखित में सहायक होता है:
3. सीएनसी मिलिंग के लिए सबसे अच्छा वर्कहोल्डिंग सॉल्यूशन कौन सा है?
सभी अनुप्रयोगों के लिए कोई एक सर्वोत्तम वर्कहोल्डिंग समाधान नहीं है। सही विकल्प पुर्जे के आकार, ज्यामिति, मशीनिंग प्रक्रिया और उत्पादन मात्रा पर निर्भर करता है।
उदाहरण के लिए:
4. मैं अपने पुर्जों के लिए सीएनसी फिक्स्चर का चयन कैसे करूं?
सीएनसी फिक्स्चर का चयन करते समय, निर्माताओं को निम्नलिखित बातों पर विचार करना चाहिए:
एक उपयुक्त फिक्स्चर को पर्याप्त क्लैम्पिंग बल प्रदान करना चाहिए, साथ ही विरूपण को कम करना चाहिए और उपकरणों तक आसान पहुंच की अनुमति देनी चाहिए।
5. क्या 5-एक्सिस सीएनसी मशीनों को विशेष वर्कहोल्डिंग समाधानों की आवश्यकता होती है?
जी हां। 5-एक्सिस मशीनिंग के लिए बेहतर पहुंच और कम रुकावट वाले वर्कहोल्डिंग समाधानों की आवश्यकता होती है क्योंकि मशीन वर्कपीस के पास कई कोणों से पहुंच सकती है।
टूल की पहुंच को अधिकतम करने और कई सेटअप की आवश्यकता को कम करने के लिए आमतौर पर लो-प्रोफाइल फिक्स्चर, कस्टम फिक्स्चर और मॉड्यूलर वर्कहोल्डिंग सिस्टम का उपयोग किया जाता है।
सही सीएनसी वर्कहोल्डिंग समाधान निर्माताओं को बेहतर मशीनिंग सटीकता प्राप्त करने, सेटअप समय कम करने और उत्पादन दक्षता बढ़ाने में मदद करता है। एक उपयुक्त वर्कहोल्डिंग विधि, एक विश्वसनीय सीएनसी मशीनिंग सेंटर के साथ मिलकर, मशीनों को उनकी पूरी क्षमता से काम करने में सक्षम बनाती है।
सीएनसी मशीनिंग समाधान का चयन करते समय, स्थिर और सुसंगत परिणाम प्राप्त करने के लिए मशीन की क्षमता और वर्कहोल्डिंग आवश्यकताओं दोनों पर विचार करें।
अपनी उत्पादन आवश्यकताओं के लिए सही सीएनसी मशीनिंग समाधान खोजने के लिए सीएनसी यांगसेन से संपर्क करें।
