एचएमसी की तुलना में यह उतना महंगा नहीं है।
आसान सेटअप: सीएनसी वर्टिकल मशीनिंग सेंटर अपने लचीलेपन और प्रोग्रामयोग्यता के लिए भी जाने जाते हैं, जो त्वरित सेटअप परिवर्तन की अनुमति देता है।
आपके ऑपरेटरों के लिए प्रबंधन करना बहुत आसान है।
अधिक लागत-प्रभावशीलता: सीएनसी वीएमसी अक्सर अपनी दक्षता और निर्भरता के कारण अन्य प्रकार की मशीनों की तुलना में अधिक लागत-कुशल होते हैं।
उच्च सटीकता और परिशुद्धता: यदि आपको अपने भागों के लिए उच्च-प्रसंस्करण की आवश्यकता है, तो सीएनसी ऊर्ध्वाधर मशीनिंग केंद्र एक साथ कई अक्षों को नियंत्रित करने की क्षमता के कारण उच्च स्तर की सटीकता और दोहराव प्राप्त करने में सक्षम हैं।
मजबूत दोहराने की क्षमता: दोहराने की क्षमता के कारण छोटी दुकानों और बड़ी मशीन संचालन दोनों के लिए वीएमसी आपके लिए अधिक आकर्षक है
तेज़ चक्र समय: सभी विनिर्माण कंपनियां तेज़ उत्पादन और अधिक लाभ के लिए उत्सुक हैं। वीएमसी उत्पादन समय में काफी कटौती कर सकता है, जिसका अर्थ है आपकी परियोजनाओं के लिए तेज़ थ्रूपुट और त्वरित टर्नअराउंड समय।
इन लाभों को ध्यान में रखते हुए, सीएनसी वर्टिकल मशीनिंग सेंटर किसी भी दुकान के लिए एक आवश्यक उपकरण है। चाहे आपको सटीक वर्कपीस को संभालने के लिए हेवी-ड्यूटी मशीन की आवश्यकता हो या सरल कार्यों को निपटाने के लिए अधिक किफायती मॉडल की, आपको इन बहुमुखी मशीनों के साथ अपनी आवश्यकताओं के लिए सही समाधान मिलना निश्चित है।
सही प्रकार के वीएमसी का चयन करने में अतिरिक्त सहायता के लिए, अनुभवी सीएनसी मशीनिंग विशेषज्ञों की हमारी टीम से संपर्क करें। जब आपकी अगली सीएनसी मशीन खरीद की बात आती है तो वे आपको एक सूचित निर्णय लेने के लिए आवश्यक अंतर्दृष्टि और सलाह प्रदान करने के लिए यहां हैं।
 | इस उत्पाद का मशीन उपकरण उद्योग में नाम ब्रांड घटकों से सुसज्जित है, जो एक बड़े टॉर्क, उच्च गति मोटर और एक सुपर कठोर बिस्तर डिजाइन से सुसज्जित है।
उच्च टॉर्क, उच्च गति और उच्च परिशुद्धता को ध्यान में रखते हुए, यह सभी प्रकार के उत्पादों और मोल्डों के प्रसंस्करण के लिए उपयुक्त है। |
मशीन काटने का प्रदर्शन
सतह मिलिंग | स्टील 45# | छेद ड्रिल हो रहा है | स्टील 45# | दोहन | स्टील 45# | ||
काटने 5 मिमी |
| कटर का व्यास O60 |
| टैपिंग काटना एम24 |
| ||
काटने वाला | Ø125मिमी*5टी | काटने वाला | Ø60मिमी*2टी | काटने वाला | एम24*3पी | ||
स्पिंडल स्पीड | 1000 rpm | स्पिंडल स्पीड | 1200आरपीएम | स्पिंडल स्पीड | 150आरपीएम | ||
खिलाना | एफ600 | खिलाना | एफ100 | खिलाना | F450 | ||
चौड़ाई | 56 मिमी | चौड़ाई | 60 मिमी | चौड़ाई | 40 मिमी | ||
लंबवत फ़्रेम मशीन संरचनात्मक विशेषताएं
 | 1. थ्री-एक्सिस जापानी THKΦ40-C3 ग्रेड स्क्रू को अपनाता है, थ्री-एक्सिस थर्मल विस्थापन को रोकने के लिए NSK मूल बियरिंग (3062), 3+2 मोड, प्री-टेंशनिंग उपचार को अपनाता है।
2. BBT40 बाहरी व्यास 150 मिमी उच्च कठोरता 10000rpm छोटी नाक धुरी। यह 5 बियरिंग्स, मानक स्पिंडल कूलेंट नोजल और एक वैकल्पिक HSK-63 इलेक्ट्रिक स्पिंडल को अपनाता है।
3. कार्य तालिका 1020*570 मिमी
4. तीन-अक्ष यात्रा X:900/Y:570/Z:680। ऑप्टिकल लीनियर स्केल की आरक्षित स्थापना स्थिति को खोखले तेल-ठंडा बॉलस्क्रू से सुसज्जित किया जा सकता है।
5. ऑप्टिकल रैखिक तराजू. मशीन टूल की स्थिति सटीकता सुनिश्चित करने के लिए वैकल्पिक हेडेनहैन, फागोर ऑप्टिकल लीनियर स्केल, सटीकता ±5um।
6. यह जापानी टीएचके या जर्मन रेक्सरोथ लीनियर गाइडवे स्थापित करता है, लीनियर गाइडवे की चौड़ाई 45 मिमी तक है।
7. कॉलम डबल-लेयर आर्म संरचना, बेहतर कठोरता।
8. स्टैंडर्ड एयर काउंटर बैलेंस सिस्टम प्रोसेसिंग अधिक स्थिर है। |
सुरक्षा द्वार स्वचालित स्नेहन प्रणाली पूरी तरह से संलग्न गार्ड एअर गन | कठोर दोहन इलेक्ट्रिक कैबिनेट के लिए हीट एक्सचेंज स्पिंडल कूलेंट नोजल शीतलक बंदूक | डुअल एलईडी वर्क लाइट एलईडी 3 रंग चेतावनी लाइट कूलेंट टैंक और चिप ट्रे टूल बॉक्स | स्पिंडल नाक एयर ब्लो लेवलिंग बोल्ट और पैड M30 स्वतः बंद रखरखाव और परिचालन मैनुअल |
विकल्प
ऑप्टिकल रैखिक स्केल सीटीएस वर्कपीस और टूल जांच | शीतलक बंदूक टूल ब्रेकेज सिस्टम चिप कन्वेयर सिस्टम | तेल धुंध संग्राहक तेल छानने वाला रोटरी मेज़ | 12000आरपीएम डीडीएस स्पिंडल 15000rpm डीडीएस स्पिंडल एचएसके-63-18000 बिल्ट-इन मोटो |

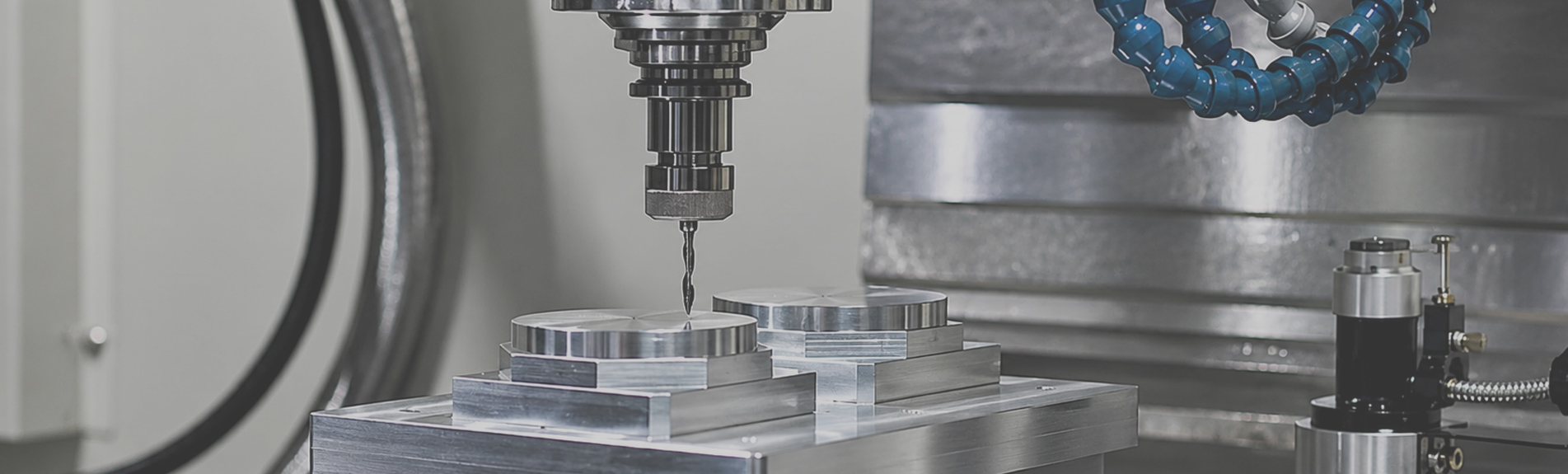

सीएनसी वर्टिकल मशीनिंग केंद्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है।
वे एल्यूमीनियम, स्टील, प्लास्टिक और कंपोजिट जैसी विभिन्न सामग्रियों को उच्च सटीकता और दोहराव के साथ संसाधित कर सकते हैं।
इसके अलावा, वे ड्रिलिंग, बोरिंग, मिलिंग और टर्निंग जैसे कई प्रकार के ऑपरेशन आसानी से करने में सक्षम हैं।
सीएनसी वर्टिकल मशीनिंग सेंटर एक अत्यंत बहुमुखी उपकरण है, जो उच्च गुणवत्ता वाले भागों को जल्दी और कुशलता से बनाने में सक्षम है, जो वीएमसी को मुख्य रूप से प्लेट, डिस्क, मोल्ड और छोटे गोले जैसे जटिल भागों के प्रसंस्करण के लिए सक्षम बनाता है।
सीएनसी वर्टिकल मशीनिंग सेंटर ऑटोमोटिव, मेडिकल, इलेक्ट्रॉनिक्स और अन्य उद्योगों में व्यापक रूप से उपयोग किए जाते हैं जहां सटीक मशीनिंग की आवश्यकता होती है। सही प्रोग्रामिंग और ऑपरेटर कौशल के साथ, सीएनसी वर्टिकल मशीनिंग केंद्र बहुत सख्त सहनशीलता प्राप्त कर सकते हैं और आसानी से जटिल आकार तैयार कर सकते हैं।
इनका उपयोग अक्सर न्यूनतम पूंजी निवेश के साथ कम समय में कस्टम पार्ट्स का उत्पादन करने के लिए किया जाता है।
इनका उपयोग कम और उच्च मात्रा वाले उत्पादन रन दोनों के लिए किया जा सकता है। नवीनतम प्रौद्योगिकी का लाभ उठाकर, उन्होंने निर्माताओं को लागत कम करते हुए अपनी उत्पादकता बढ़ाने की अनुमति दी है।
ऊर्ध्वाधर मशीनिंग केंद्र मिलिंग, बोरिंग, ड्रिलिंग, टैपिंग और थ्रेड कटिंग की प्रक्रियाओं को पूरा कर सकता है। ऊर्ध्वाधर मशीनिंग केंद्र कम से कम तीन-अक्ष और दो-लिंकेज है और आम तौर पर तीन-अक्ष और तीन-लिंकेज का एहसास कर सकता है। कुछ 5-अक्ष और 6-अक्ष नियंत्रण कर सकते हैं।
इनका उपयोग अक्सर न्यूनतम पूंजी निवेश के साथ कम समय में कस्टम पार्ट्स का उत्पादन करने के लिए किया जाता है।
उनका उपयोग कम और उच्च मात्रा वाले उत्पादन रन दोनों के लिए किया जा सकता है। नवीनतम प्रौद्योगिकी का लाभ उठाकर, उन्होंने निर्माताओं को लागत कम करते हुए अपनी उत्पादकता बढ़ाने की अनुमति दी है।
क्षैतिज मशीनिंग केंद्र (एचएमसी) की तुलना में, ऊर्ध्वाधर सीएनसी मशीनिंग केंद्र स्तंभ की ऊंचाई सीमित है, और बॉक्स-प्रकार वर्कपीस की प्रसंस्करण सीमा कम होनी चाहिए, जो ऊर्ध्वाधर मशीनिंग केंद्र का नुकसान है।
हालाँकि, ऊर्ध्वाधर मशीनिंग केंद्र की वर्कपीस क्लैंपिंग और स्थिति सुविधाजनक है; काटने के उपकरण के आंदोलन प्रक्षेपवक्र का निरीक्षण करना आसान है, डिबगिंग प्रोग्राम की जांच करना और मापना सुविधाजनक है, और समस्या का समय पर पता लगाया जा सकता है, और शटडाउन प्रसंस्करण या संशोधन किया जा सकता है;
शीतलन की स्थिति स्थापित करना आसान है, और काटने वाला तरल पदार्थ सीधे काटने के उपकरण और मशीनी सतह तक पहुंच सकता है;
तीन समन्वय अक्ष कार्टेशियन समन्वय प्रणाली के अनुरूप हैं, और सहज ज्ञान पैटर्न के देखने के कोण के अनुरूप है, और चिप्स को हटाना और गिरना आसान है, ताकि संसाधित सतह को खरोंचने से बचाया जा सके।
संबंधित क्षैतिज मशीनिंग केंद्र की तुलना में, संरचना सरल है, फर्श क्षेत्र छोटा है, और कीमत कम है।
डिज़ाइन और निर्माण एक ऊर्ध्वाधर मशीनिंग केंद्र की सटीकता और दोहराव के साथ सख्त सहनशीलता के लिए मशीन भागों की क्षमता को नियंत्रित करते हैं।
इससे कोई फर्क नहीं पड़ता कि यह एक छोटे टूलरूम, वर्कशॉप या प्रोडक्शन हाउस के लिए है, जब वर्टिकल मशीनिंग सेंटर (वीएमसी) प्राप्त करने की बात आती है तो कई कारकों पर विचार करना पड़ता है। नंबर 1 महत्वपूर्ण बात अनुप्रयोग और वर्कपीस और कार्यशाला के विभिन्न विभागों की ज़रूरतें हैं। हमें वर्कपीस प्रसंस्करण आवश्यकताओं और उत्पादन मात्रा के अनुसार उपयुक्त वीएमसी चुनने की आवश्यकता है
वीएमसी खरीदने से पहले जांच की जाने वाली कई मशीन टूल विशेषताओं में मशीन संरचना और स्थिरता शामिल है। मशीनिंग सटीकता सुनिश्चित करने के लिए मशीन की स्थिरता और कठोरता सबसे महत्वपूर्ण शर्तों में से एक है।
सटीकता और पुनरावृत्ति पर विचार किए बिना, मशीन की कीमत अर्थहीन है। हम ग्राहकों को बहुत महंगे उपकरण खरीदने के लिए प्रोत्साहित नहीं कर रहे हैं। हम जिस बात पर जोर देना चाहते हैं वह सही पैसे के साथ उच्च परिशुद्धता और उच्च बड़े पैमाने पर उत्पादन क्षमता वाली वीएमसी खरीदना है।
इसलिए सख्त सहनशीलता और बड़े पैमाने पर उत्पादन मात्रा के लिए भागों को संसाधित करने की क्षमता पर विचार किया जाना चाहिए। यहीं पर मशीन का डिज़ाइन और निर्माण काम आता है। आवश्यक परिशुद्धता और सटीकता प्राप्त करने की इसकी क्षमता, और मशीनीकृत किए जाने वाले भागों की संख्या, मशीन की आवश्यक गुणवत्ता और उसके द्वारा मांगी जाने वाली कीमत को प्रभावित करेगी। जितनी अधिक सटीकता और उत्पादित किए जाने वाले हिस्सों की संख्या जितनी अधिक होगी, उपयोगकर्ता उतना अधिक लाभ की उम्मीद कर सकता है।
V8-फ़्रेम डिज़ाइन की विशेषताओं के कारण, VMC की थर्मल स्थिरता की गारंटी दी जा सकती है। जिस प्रकार एक मजबूत घर के लिए ठोस नींव की आवश्यकता होती है, उसी प्रकार एक स्थिर मशीन उपकरण के लिए भी यही सच है। अधिकांश बेहतर वीएमसी संरचनाएं परिमित तत्व विश्लेषण (एफईए) सॉफ्टवेयर का उपयोग करके इंजीनियर की जाती हैं। यह केवल मशीन का वजन नहीं है जो मायने रखता है; यह इसका डिज़ाइन और वजन का स्थान भी है जो इसकी कठोरता और स्थिरता को निर्धारित करता है।
कुछ मशीनें सटीकता बढ़ाने के लिए बड़े बॉलस्क्रू और एक अलग पिच से सुसज्जित हैं। बेहतर भाग सटीकता सुनिश्चित करने के लिए लेजर और बॉलबार अंशांकन का उपयोग किया जा सकता है, लेकिन केवल एक बिंदु तक। एक ख़राब ढंग से डिज़ाइन की गई मशीन कभी भी लगातार उच्च-सटीकता वाले भागों का उत्पादन नहीं करेगी।
मशीन की स्थिरता भी मुख्य रूप से तापीय वृद्धि से प्रभावित होती है। उच्च स्पिंडल गति (10000rpm) गर्मी उत्पन्न करती है, जैसे बॉल स्क्रू, मशीन वर्क टेबल और गाइडवे सिस्टम।
इसके अलावा, मशीन जितनी तेज़ चलती है, उतना अधिक घर्षण और गर्मी उत्पन्न होती है। यह गर्मी मशीन के घटकों के आकार और स्थिति को महत्वपूर्ण रूप से बदल सकती है, जिससे मशीन "बड़ी" या विकृत हो सकती है, और स्पिंडल या काटने के उपकरण की स्थिति अप्रत्याशित रूप से चल सकती है। इन अप्रत्याशित बदलावों के कारण, पांच-अक्ष मशीनिंग के साथ सबसे बड़ी चुनौतियों में से एक यह है कि नियंत्रण प्रणाली हमेशा अक्ष धुरी बिंदु के सटीक स्थान की गणना नहीं कर सकती है।
हीटिंग के कारण होने वाली समस्या को हल करने के लिए, बॉल स्क्रू को ठंडा करने और स्पिंडल और स्पिंडल हाउसिंग के तापमान को नियंत्रित करने के लिए कूलर का उपयोग किया जाता है। थर्मल सेंसर जो मशीन की हीटिंग वृद्धि को मापते हैं और स्वचालित रूप से उसका प्रतिकार करते हैं, मशीन के प्रमुख बिंदुओं पर स्थित होते हैं। ये प्रावधान टूलींग अनुप्रयोगों में विशेष रूप से महत्वपूर्ण हैं जहां लंबे समय तक प्रसंस्करण समय और अधिक हीटिंग होता है। यदि नियंत्रित नहीं किया गया, तो मशीन में थर्मल विरूपण आकार या आयामों में अस्वीकार्य त्रुटियां पैदा कर सकता है।
उच्च-स्तरीय मशीनें अक्सर अधिकांश वीएमसी द्वारा प्रस्तावित मानक एनकोडर फीडबैक प्रणाली के बजाय प्रत्येक अक्ष पर एक स्नातक प्रणाली का उपयोग करती हैं। मशीन की पुनरावृत्ति में सुधार के लिए एंटी-बैकलैश सिस्टम को अक्सर बॉल स्क्रू नट में डिज़ाइन किया जाता है।
इसी तरह, कुछ रेल प्रणालियाँ थर्मल वृद्धि को नियंत्रित करने में मदद के लिए उच्च गति, कम घर्षण संचालन के लिए डिज़ाइन की गई हैं। बेशक, ये सभी विशेष सुविधाएँ अधिक कीमत पर आती हैं।
उच्च प्रदर्शन वाले वीएमसी स्पिंडल की कीमत $4,000 से $30,000 तक होती है। $50,000 की "मूल्य" मशीन और $300,000 की उच्च-स्तरीय VMC के बीच डिज़ाइन में बड़ा अंतर है। जैसा कि कहा गया है, यदि सटीकता की आवश्यकताएं विशेष रूप से कठोर नहीं हैं और भागों की संख्या प्रबंधनीय है, तो पैसे के बदले मूल्य वाली मशीन पर्याप्त होगी।
वीएमसी का प्रदर्शन वर्कशॉप की नींव और उस स्थान से भी बहुत प्रभावित होता है जहां मशीन लगाई जाती है।
वास्तव में, तीव्र अक्ष त्वरण के साथ उच्च दर पर मशीनिंग के लिए मशीन को दृढ़ फर्श पर बांधने की आवश्यकता होनी चाहिए।
कुछ सामग्रियों को भारी गहराई से काटने से भी अत्यधिक कंपन हो सकता है, जिसके लिए मशीन को मजबूत फर्श पर सुरक्षित रूप से स्थापित करने की आवश्यकता होती है। कुछ मामलों में, स्टील-प्रबलित कंक्रीट बेस स्थापित करना आवश्यक हो सकता है जो आसपास के फर्श से अलग हो। तो हमारे पास आपके लिए 4 अनुकूल सुझाव हैं:
इसे कंपन स्रोतों से दूर होना चाहिए, सीधी धूप और गर्मी विकिरण से बचना चाहिए, और नमी और वायु प्रवाह के प्रभाव से बचना चाहिए। यदि सीएनसी मशीन टूल के पास कोई कंपन स्रोत है, तो मशीनिंग केंद्र के चारों ओर एक कंपन-रोधी खाई स्थापित की जानी चाहिए। अन्यथा, यह सीधे सीएनसी मशीन उपकरण की मशीनिंग सटीकता और स्थिरता को प्रभावित करेगा और इलेक्ट्रॉनिक घटकों के खराब संपर्क और विफलता का कारण बनेगा, जो मशीनिंग केंद्र की विश्वसनीयता को प्रभावित करेगा।
आम तौर पर, मशीनिंग केंद्र मशीनिंग कार्यशाला में स्थापित होता है, न केवल परिवेश के तापमान में भारी बदलाव होता है, और उपयोग की स्थिति खराब होती है, बल्कि कई प्रकार के इलेक्ट्रोमैकेनिकल उपकरण भी होते हैं, जिसके परिणामस्वरूप पावर ग्रिड में बड़े उतार-चढ़ाव होते हैं। इसलिए, जिस स्थान पर मशीनिंग केंद्र स्थापित है, वहां बिजली आपूर्ति वोल्टेज के सख्त नियंत्रण की आवश्यकता होती है। बिजली आपूर्ति वोल्टेज में उतार-चढ़ाव स्वीकार्य सीमा के भीतर होना चाहिए और अपेक्षाकृत स्थिर रहना चाहिए। अन्यथा, यह मशीनिंग केंद्र के सीएनसी सिस्टम के सामान्य कार्य को प्रभावित करेगा।
सीएनसी मशीनिंग केंद्र का परिवेश तापमान 30 डिग्री सेल्सियस से कम है, और सापेक्ष तापमान 80% से कम है। सामान्यतया, इलेक्ट्रॉनिक घटकों, विशेष रूप से केंद्रीय प्रसंस्करण इकाई को स्थिर तापमान पर या तापमान अंतर में थोड़ा बदलाव के साथ रखने के लिए सीएनसी इलेक्ट्रिक कंट्रोल बॉक्स के अंदर एक एग्जॉस्ट फैन या कूलिंग फैन होता है। अत्यधिक तापमान और आर्द्रता नियंत्रण प्रणाली के घटकों के जीवन को कम कर देगी और अधिक विफलताओं को जन्म देगी। तापमान और आर्द्रता में वृद्धि, और धूल की वृद्धि से एकीकृत सर्किट बोर्ड पर जुड़ाव हो जाएगा और शॉर्ट सर्किट हो जाएगा।
मशीनिंग केंद्र का उपयोग करते समय, उपयोगकर्ता को इन मशीनिंग केंद्र मापदंडों की सेटिंग द्वारा निर्धारित मापदंडों को बदलने की अनुमति नहीं है, जो सीधे मशीनिंग केंद्र के प्रत्येक भाग की गतिशील विशेषताओं से संबंधित है। केवल अंतर क्षतिपूर्ति पैरामीटर मान को वास्तविक स्थिति के अनुसार समायोजित किया जा सकता है।
सीएनसी वर्टिकल मशीनिंग केंद्रों के लिए 4 श्रृंखलाएं हैं:
YSV: 2-लाइन ट्रैक और 1-हार्ड रेल।
| नमूना | वाईएसवी-800 | वाईएसवी-855 | YSV-957 | वाईएसवी-1060 | वाईएसव
