सीएनसी मिल की परिभाषा और कार्य सिद्धांत की व्याख्या

सीएनसी मिल (कंप्यूटर न्यूमेरिकल कंट्रोल मिलिंग मशीन) एक उन्नत मशीनिंग उपकरण है जो कम्प्यूटरीकृत नियंत्रणों का उपयोग करके सामग्रियों को सटीक रूप से काटता और आकार देता है। पारंपरिक मिलिंग के विपरीत, सीएनसी मिलें असाधारण सटीकता और स्थिरता के साथ जटिल भागों का उत्पादन करने के लिए प्रोग्राम किए गए निर्देशों का पालन करती हैं।

यह लेख सीएनसी मिल की परिभाषा और उसके कार्य सिद्धांत की व्याख्या करता है, साथ ही यह भी बताता है कि मशीन कैसे काम करती है, इसके मुख्य घटक क्या हैं, और आधुनिक विनिर्माण में इसके सामान्य अनुप्रयोग क्या हैं। चाहे आप नए हों या उद्योग के पेशेवर, यह मार्गदर्शिका आपको सीएनसी मिलिंग के मूल सिद्धांतों और सटीक उत्पादन में इसकी भूमिका को समझने में मदद करेगी।

सीएनसी मिल परिभाषा

सीएनसी मिल, कंप्यूटर न्यूमेरिकल कंट्रोल मिलिंग मशीन का संक्षिप्त रूप, एक प्रकार का मशीनिंग उपकरण है जो घूर्णनशील कटिंग टूल्स का उपयोग करके वर्कपीस से सामग्री को उच्च परिशुद्धता के साथ हटाता है। "सीएनसी" भाग का अर्थ है कि मशीन की प्रत्येक गति—जैसे स्पिंडल रोटेशन, टूल परिवर्तन, और टेबल पोजिशनिंग—को मैन्युअल संचालन के बजाय एक कंप्यूटर प्रोग्राम द्वारा नियंत्रित किया जाता है।

पारंपरिक मिलिंग मशीनों के विपरीत, जो ऑपरेटर के कौशल पर बहुत अधिक निर्भर करती हैं, सीएनसी मिलें सीएडी (कंप्यूटर-एडेड डिज़ाइन) और सीएएम (कंप्यूटर-एडेड मैन्युफैक्चरिंग) सॉफ़्टवेयर से उत्पन्न पूर्व-निर्धारित डिजिटल निर्देशों का पालन करती हैं। इससे वे जटिल आकार, सख्त सहनशीलता और लगातार दोहराए जाने योग्य परिणाम प्राप्त कर पाती हैं।

आधुनिक विनिर्माण में, सीएनसी मिलिंग मशीनें धातु, प्लास्टिक या मिश्रित सामग्रियों से बने पुर्जे बनाने के लिए इनका व्यापक रूप से उपयोग किया जाता है। सटीकता, गति और स्वचालन को संयोजित करने की उनकी क्षमता उन्हें एयरोस्पेस, ऑटोमोटिव, चिकित्सा और सटीक इंजीनियरिंग जैसे उद्योगों में आवश्यक बनाती है।

सीएनसी मिल कार्य सिद्धांत

सीएनसी मिल का कार्य सिद्धांत कंप्यूटर-नियंत्रित परिशुद्धता पर आधारित है। प्रत्येक मशीनिंग प्रक्रिया CAD सॉफ़्टवेयर में बनाए गए एक डिजिटल डिज़ाइन से शुरू होती है। फिर इस डिज़ाइन को एक CAM प्रोग्राम में परिवर्तित किया जाता है, जो G-कोड निर्देशों का एक सेट तैयार करता है—वह भाषा जो CNC मशीन को सामग्री को कैसे हिलाना, काटना और आकार देना है, यह बताती है।

संचालन के दौरान, सीएनसी नियंत्रक इन कोडों को पढ़ता है और मशीन के स्पिंडल और कटिंग टूल्स को कई अक्षों (आमतौर पर X, Y, और Z) पर गति करने का निर्देश देता है। स्पिंडल कटिंग टूल को तेज़ गति से घुमाता है, जबकि टेबल या वर्कपीस सामग्री को परत दर परत हटाने के लिए उसी के अनुसार गति करता है। यह स्वचालित समन्वय मिल को अत्यंत सटीक कट और जटिल ज्यामिति प्राप्त करने में सक्षम बनाता है, जिन्हें मैन्युअल रूप से बनाना मुश्किल या असंभव होता है।

एक सामान्य सीएनसी मिलिंग चक्र में कई चरण शामिल होते हैं:

डिजाइन और प्रोग्रामिंग - भाग मॉडल बनाएं और जी-कोड उत्पन्न करें।

सेट अप करें - वर्कपीस को माउंट करें और उचित कटिंग टूल्स का चयन करें।

मशीनिंग - सीएनसी प्रणाली सामग्री हटाने के लिए प्रोग्राम किए गए आंदोलनों को निष्पादित करती है।

निरीक्षण - तैयार भाग के आयाम और सतह की गुणवत्ता को मापें और सत्यापित करें।

यह नियंत्रित, चरण-दर-चरण प्रक्रिया उच्च परिशुद्धता, दोहराव और दक्षता सुनिश्चित करती है, जिससे सीएनसी मिलिंग उन्नत विनिर्माण और प्रोटोटाइपिंग में एक प्रमुख प्रौद्योगिकी बन जाती है।

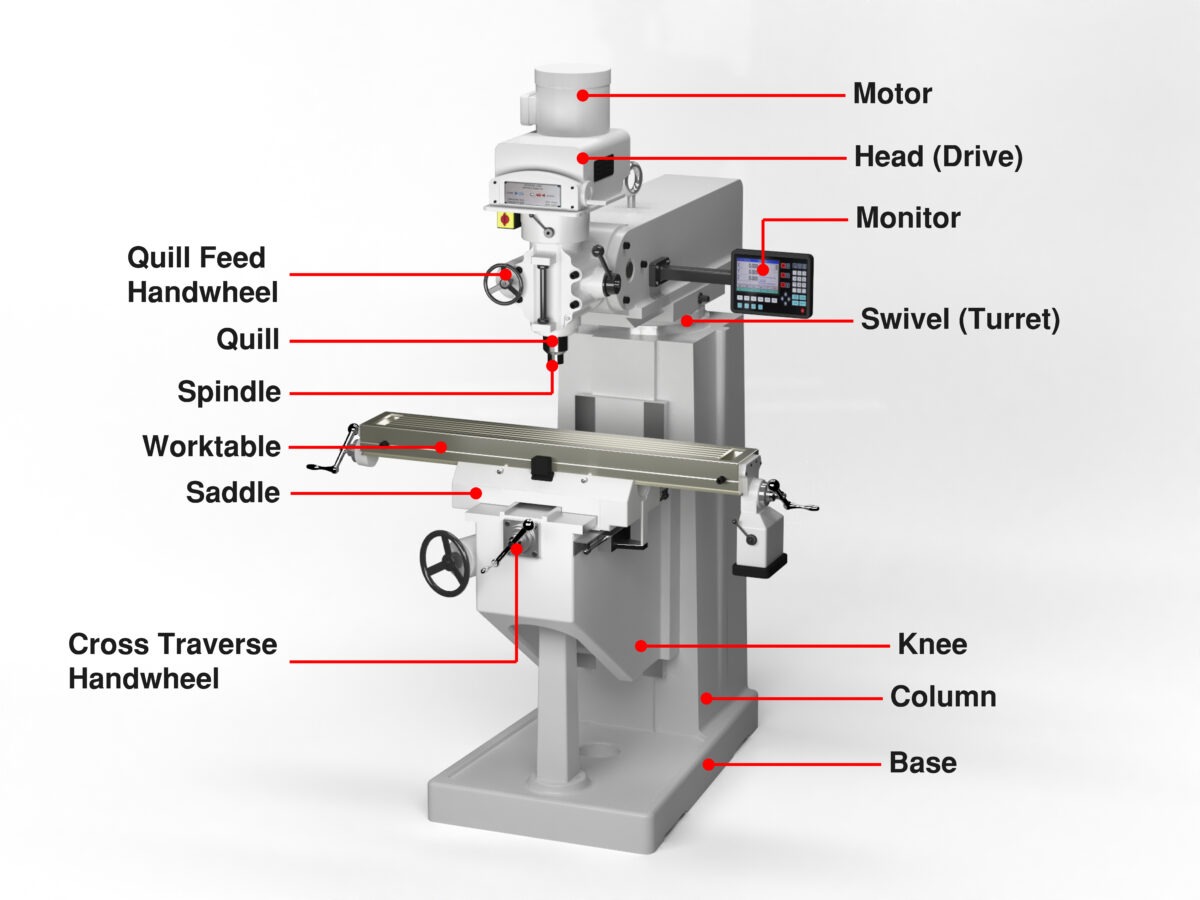

सीएनसी मिलिंग मशीन के मुख्य घटक

एक सीएनसी मिलिंग मशीन कई प्रमुख घटकों से बनी होती है जो सटीक और स्थिर मशीनिंग प्रदर्शन सुनिश्चित करने के लिए एक साथ काम करते हैं। इन भागों को समझने से ऑपरेटरों और इंजीनियरों को मशीन की दक्षता और सटीकता को अधिकतम करने में मदद मिलती है।

स्पिंडल - स्पिंडल सीएनसी मिल का हृदय है। यह कटिंग टूल को तेज़ गति से पकड़कर घुमाता है, जिससे सामग्री हटाने के लिए आवश्यक शक्ति मिलती है। स्पिंडल की गति, स्थिरता और परिशुद्धता मशीनिंग की गुणवत्ता को सीधे प्रभावित करती है।

टूल होल्डर और टूल चेंजर – टूल होल्डर कटिंग टूल को स्पिंडल से जोड़ता है, जबकि ऑटोमैटिक टूल चेंजर मशीन को बिना किसी मानवीय हस्तक्षेप के संचालन के दौरान टूल्स के बीच स्विच करने की सुविधा देता है। इससे उत्पादन क्षमता और लचीलापन बढ़ता है।

वर्कटेबल - यह टेबल वर्कपीस को सहारा देती है और उसकी स्थिति निर्धारित करती है। यह X और Y अक्षों के साथ गति करती है, जिससे काटने के दौरान सटीक स्थिति प्राप्त होती है।

सर्वो मोटर्स और ड्राइव सिस्टम - ये घटक स्पिंडल और टेबल की गति को नियंत्रित करते हैं। ये प्रोग्राम किए गए आदेशों के अनुसार प्रत्येक अक्ष पर सुचारू और सटीक गति सुनिश्चित करते हैं।

सीएनसी नियंत्रक - जिसे अक्सर मशीन का "मस्तिष्क" कहा जाता है, नियंत्रक जी-कोड निर्देशों की व्याख्या करता है और धुरी, अक्षों और उपकरण परिवर्तक के सभी आंदोलनों का समन्वय करता है।

शीतलक और चिप हटाने की प्रणाली - शीतलक काटने वाले क्षेत्र में एक स्थिर तापमान बनाए रखता है, जिससे उपकरण घिसता नहीं है। साथ ही, चिप हटाने की प्रणाली मलबे को साफ करके एक स्वच्छ और कुशल कार्य वातावरण सुनिश्चित करती है।

साथ मिलकर, ये घटक सीएनसी मिलों को औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उच्च गति, उच्च परिशुद्धता मशीनिंग प्राप्त करने में सक्षम बनाते हैं।

सीएनसी मिलिंग मशीनों के प्रकार

सीएनसी मिलिंग मशीनें कई प्रकार की होती हैं, जिनमें से प्रत्येक को विशिष्ट अनुप्रयोगों और परिशुद्धता के स्तर के लिए डिज़ाइन किया गया है। इन प्रकारों को समझने से निर्माताओं को अपनी उत्पादन आवश्यकताओं के लिए सही मशीन चुनने में मदद मिलती है।

वर्टिकल सीएनसी मिल्स

स्पिंडल ऊर्ध्वाधर दिशा में स्थित होता है, तथा कार्यवस्तु पर नीचे की ओर काटता है।

सामान्य प्रयोजन मशीनिंग और छोटे से मध्यम आकार के भागों के लिए आदर्श।

आमतौर पर ऑटोमोटिव, इलेक्ट्रॉनिक्स और प्रोटोटाइपिंग जैसे उद्योगों में उपयोग किया जाता है।

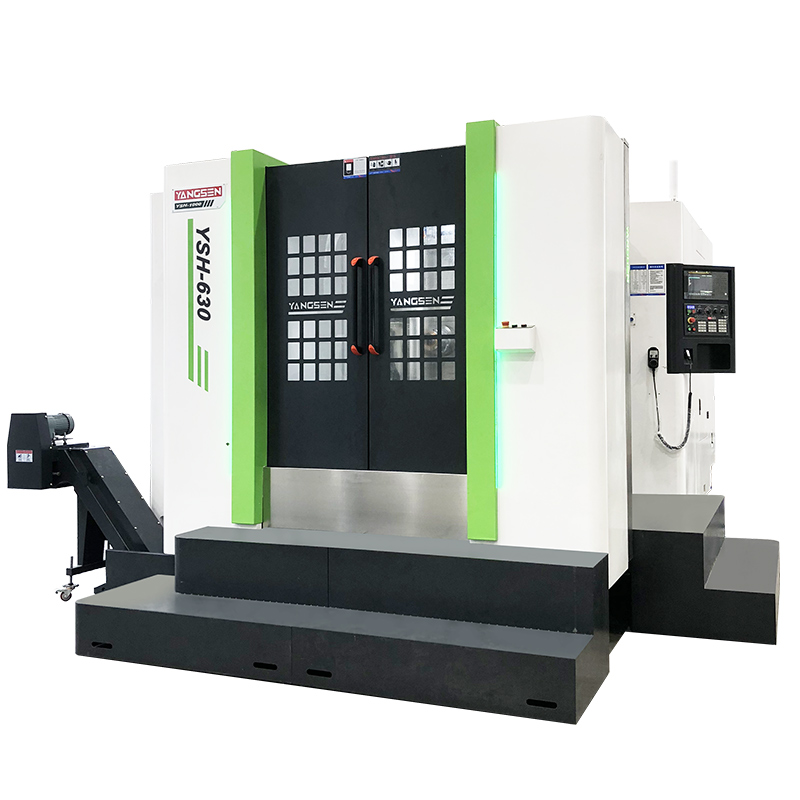

क्षैतिज सीएनसी मिलें

स्पिंडल क्षैतिज है, जिससे वर्कपीस के कई तरफ से काटने की सुविधा मिलती है।

भारी-भरकम मशीनिंग और उच्च-मात्रा उत्पादन के लिए उपयुक्त।

बड़े वर्कपीस के लिए बेहतर चिप हटाने और स्थिरता प्रदान करता है।

5-अक्ष सीएनसी मिल्स

स्पिंडल और टेबल को एक साथ पांच अलग-अलग अक्षों पर घुमाया जा सकता है।

जटिल ज्यामिति, एयरोस्पेस घटकों और मोल्ड बनाने के लिए बिल्कुल उपयुक्त।

सेटअप समय कम करता है और जटिल भागों के लिए मशीनिंग सटीकता में सुधार करता है।

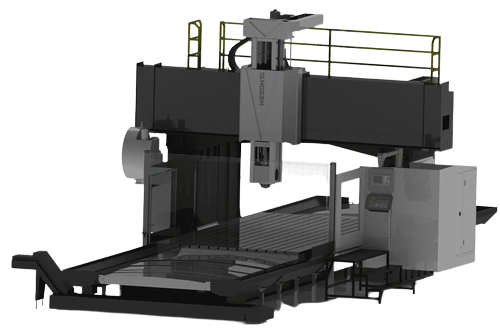

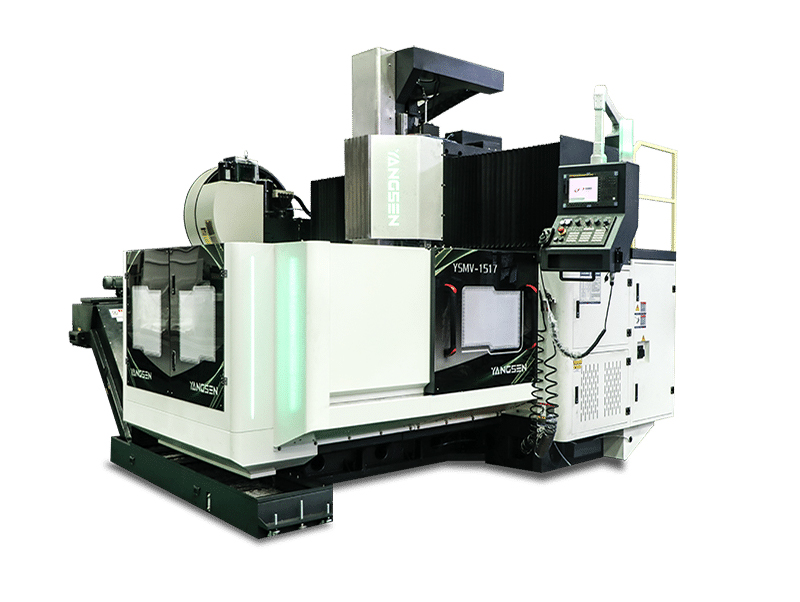

गैन्ट्री सीएनसी मिल्स

पुल जैसी संरचना वाली बड़ी मशीनें, बहुत बड़े वर्कपीस के लिए उपयुक्त।

जहाज निर्माण, एयरोस्पेस और भारी मशीनरी जैसे उद्योगों में उपयोग किया जाता है।

कॉम्पैक्ट और मिनी सीएनसी मिल्स

हल्के-फुल्के और सटीक काम के लिए छोटी मशीनें।

शैक्षिक सेटिंग्स, छोटी कार्यशालाओं और प्रोटोटाइपिंग प्रयोगशालाओं में आम।

सीएनसी मिलिंग मशीनों के अनुप्रयोग

सीएनसी मिलिंग मशीनों का उपयोग उनकी सटीकता, दक्षता और लचीलेपन के कारण कई उद्योगों में व्यापक रूप से किया जाता है। प्रमुख अनुप्रयोगों में शामिल हैं:

एयरोस्पेस उद्योग

टरबाइन ब्लेड, इंजन हाउसिंग और संरचनात्मक घटकों का निर्माण।

सुरक्षा और प्रदर्शन के लिए उच्च परिशुद्धता और सख्त सहनशीलता महत्वपूर्ण हैं।

मोटर वाहन उद्योग

मोल्ड, गियरबॉक्स, इंजन पार्ट्स और कस्टम घटकों का उत्पादन करना।

सीएनसी मिलें दक्षता में सुधार करती हैं और उच्च मात्रा में उत्पादन के लिए निरंतर गुणवत्ता सुनिश्चित करती हैं।

चिकित्सा उद्योग

प्रत्यारोपण, शल्य चिकित्सा उपकरण और कृत्रिम अंग का निर्माण।

रोगी सुरक्षा के लिए आवश्यक जटिल ज्यामिति और सटीक आयामों की अनुमति देता है।

इलैक्ट्रॉनिक्स उद्योग

बाड़े, हीट सिंक, कनेक्टर और सर्किट बोर्ड का उत्पादन करना।

छोटे, विस्तृत भागों के लिए सी.एन.सी. मिलिंग द्वारा प्रदान की जाने वाली सटीकता की आवश्यकता होती है।

टूलींग और डाई मेकिंग

विनिर्माण के लिए सटीक साँचे, डाई और फिक्सचर बनाना।

सीएनसी मिलिंग न्यूनतम मैनुअल समायोजन के साथ तीव्र उत्पादन चक्र को सक्षम बनाती है।

प्रोटोटाइप और उत्पाद विकास

परीक्षण और डिजाइन सत्यापन के लिए तेजी से प्रोटोटाइप का उत्पादन करना।

बड़े पैमाने पर उत्पादन से पहले त्वरित पुनरावृत्ति और संशोधन की अनुमति देता है।

सीएनसी मिलिंग का लाभ उठाकर, इन उद्योगों की कंपनियां उच्च सटीकता, कम त्रुटियां और बढ़ी हुई उत्पादकता प्राप्त करती हैं, जिससे यह आधुनिक विनिर्माण में एक आवश्यक तकनीक बन जाती है।

सीएनसी मिलिंग के लाभ

सीएनसी मिलिंग मशीनें उच्च परिशुद्धता और दोहराव प्रदान करती हैं, जिससे निर्माता निरंतर गुणवत्ता वाले पुर्जे बना सकते हैं। सटीकता का यह स्तर एयरोस्पेस, ऑटोमोटिव और चिकित्सा उपकरणों जैसे उद्योगों के लिए आवश्यक है, जहाँ मामूली विचलन भी बड़ी समस्याएँ पैदा कर सकता है।

सीएनसी मिलिंग में स्वचालन से दक्षता में उल्लेखनीय सुधार होता है और मानवीय त्रुटि कम होती है। बहु-अक्ष मिलिंग कम सेटअप में जटिल ज्यामिति का निर्माण संभव बनाती है, जिससे समय और श्रम लागत की बचत होती है और साथ ही उत्पादन के दौरान एकसमान परिणाम प्राप्त होते हैं।

इसके अलावा, सीएनसी मिलें अत्यधिक बहुमुखी हैं और धातु, प्लास्टिक और कंपोजिट सहित विभिन्न प्रकार की सामग्रियों के साथ काम करने में सक्षम हैं। ये प्रोटोटाइप उत्पादन और बड़े पैमाने पर विनिर्माण, दोनों के लिए उपयुक्त हैं, और समग्र उत्पादकता बढ़ाने के लिए गति, लचीलेपन और विश्वसनीयता का संयोजन करती हैं।

सीएनसी मिलिंग बनाम सीएनसी टर्निंग

सही सीएनसी मिलिंग मशीन कैसे चुनें

सही सीएनसी मिलिंग मशीन का चुनाव कई प्रमुख कारकों पर निर्भर करता है, जिनमें आपकी उत्पादन ज़रूरतें, बजट और आपके द्वारा इस्तेमाल की जाने वाली सामग्री शामिल हैं। सबसे पहले, पुर्जों की जटिलता और आवश्यक परिशुद्धता के आधार पर मिलिंग मशीन के प्रकार—वर्टिकल, हॉरिजॉन्टल या 5-एक्सिस—पर विचार करें। वर्टिकल मिल्स बहुमुखी होती हैं और सामान्य प्रयोजन की मशीनिंग के लिए उपयुक्त होती हैं, जबकि हॉरिजॉन्टल और 5-एक्सिस मशीनें बड़े या अधिक जटिल पुर्जों को संभालने के लिए बेहतर होती हैं।

इसके बाद, मशीन की विशिष्टताओं का मूल्यांकन करें, जैसे कि स्पिंडल गति, अक्ष यात्रा, टेबल का आकार और भार क्षमता। ये कारक आपके द्वारा संभाले जा सकने वाले वर्कपीस के आकार, आपके द्वारा मिल की जा सकने वाली सामग्री और समग्र उत्पादन क्षमता को निर्धारित करते हैं। उच्च-मात्रा या परिशुद्धता-महत्वपूर्ण पुर्जों के लिए, कई अक्षों और उच्च कठोरता वाली मशीन में निवेश करने से बेहतर प्रदर्शन और दोहराव सुनिश्चित होगा।

अंत में, सॉफ़्टवेयर संगतता, समर्थन और रखरखाव पर विचार करें। सुनिश्चित करें कि सीएनसी नियंत्रक आपके सीएडी/सीएएम सॉफ़्टवेयर के साथ संगत है, और निर्माता विश्वसनीय तकनीकी सहायता और स्पेयर पार्ट्स प्रदान करता है। एक अच्छी तरह से समर्थित मशीन डाउनटाइम और दीर्घकालिक लागत को कम करती है। इन कारकों का सावधानीपूर्वक मूल्यांकन करके, आप एक ऐसी सीएनसी मिलिंग मशीन चुन सकते हैं जो उत्पादकता, गुणवत्ता और निवेश पर अधिकतम लाभ प्रदान करे।

सीएनसी मिलिंग मशीन के रखरखाव और सुरक्षा संबंधी सुझाव

सीएनसी मिलिंग मशीनों की दीर्घायु और प्रदर्शन सुनिश्चित करने के लिए उचित रखरखाव और सुरक्षित संचालन आवश्यक है। गतिशील पुर्जों की नियमित सफाई और स्नेहन घिसाव को रोकता है और सटीकता बनाए रखता है, जबकि टूल होल्डर, स्पिंडल और वर्कटेबल की जाँच स्थिर और सटीक मशीनिंग सुनिश्चित करती है।

ऑपरेटरों को दोषों से बचने और निरंतर गुणवत्ता बनाए रखने के लिए उपकरण के घिसाव और मशीन के अंशांकन पर नज़र रखनी चाहिए। सही कटिंग टूल्स का उपयोग करने और घिसे हुए पुर्जों को समय पर बदलने से मशीन और वर्कपीस दोनों को होने वाले नुकसान से बचाने में मदद मिलती है।

सुरक्षा भी उतनी ही महत्वपूर्ण है। हमेशा मानक संचालन प्रक्रियाओं का पालन करें, उचित व्यक्तिगत सुरक्षा उपकरण पहनें, और सुनिश्चित करें कि मशीन के आपातकालीन स्टॉप और गार्ड ठीक से काम कर रहे हैं। रखरखाव कार्यक्रम और सुरक्षा दिशानिर्देशों का पालन न केवल मशीन की उम्र बढ़ाता है, बल्कि कुशल, विश्वसनीय और सुरक्षित उत्पादन भी सुनिश्चित करता है।

निष्कर्ष

आधुनिक विनिर्माण में शामिल किसी भी व्यक्ति के लिए सीएनसी मिल की परिभाषा और कार्य सिद्धांत को समझना आवश्यक है। सीएनसी मिलिंग मशीनें उच्च-गुणवत्ता वाले पुर्जों का कुशलतापूर्वक उत्पादन करने के लिए सटीकता, स्वचालन और बहुमुखी प्रतिभा का संयोजन करती हैं, जिससे वे एयरोस्पेस, ऑटोमोटिव, चिकित्सा और इलेक्ट्रॉनिक्स जैसे उद्योगों में अपरिहार्य बन जाती हैं।

सही मशीन का चयन, उसका उचित रखरखाव और सुरक्षित संचालन पद्धतियों का पालन, निरंतर प्रदर्शन और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। उत्पादकता में सुधार और उत्पादन त्रुटियों को कम करने की चाह रखने वाले व्यवसायों के लिए, उच्च-गुणवत्ता वाले सीएनसी मिलिंग समाधान में निवेश करना एक रणनीतिक निर्णय है।
