सीएनसी मिलों के प्रकार: वर्टिकल, हॉरिजॉन्टल और अन्य

क्या आपने कभी सोचा है कि कुछ सीएनसी मशीनें सुचारू रूप से और सटीक रूप से कटाई क्यों करती हैं, जबकि अन्य कंपन, खराब सहनशीलता या धीमी चक्र समय जैसी समस्याओं से जूझती हैं?

सीएनसी मिल का प्रकार आप जिस चीज का इस्तेमाल करते हैं, शायद वही इसका कारण हो।

विनिर्माण में सीएनसी मिलें आवश्यक हैं क्योंकि वे धातु को आकार देती हैं। सटीकता बढ़ाएं, निरंतरता में सुधार करें और उत्पादकता को बढ़ावा दें।.

लेकिन इसमें एक पेंच है—सभी सीएनसी मिलें एक जैसी नहीं होतीं!

प्रत्येक प्रकार—ऊर्ध्वाधर, क्षैतिज, 5-अक्ष, गैन्ट्री, और भी बहुत कुछ—इसके अपने फायदे, नुकसान और आदर्श मशीनिंग अनुप्रयोग हैं।

क्या आप अंतरों को समझने और अपनी उत्पादन आवश्यकताओं के अनुरूप सही सीएनसी मिल खोजने के लिए तैयार हैं?

चलिए शुरू करते हैं!

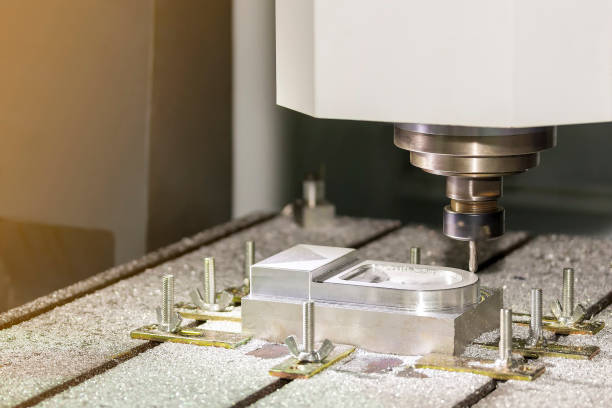

सीएनसी मिल क्या है?

एक सीएनसी मिल एक कंप्यूटर-नियंत्रित मिलिंग मशीन जो घूर्णनशील काटने वाले औजारों का उपयोग करके किसी वर्कपीस से सामग्री को हटाता है।

ऑपरेटर द्वारा हैंडव्हील घुमाने के बजाय, मशीन सटीक आकार, छेद, पॉकेट और सतहों को काटने के लिए एक प्रोग्राम किए गए पथ (जी-कोड) का अनुसरण करती है।

एक सामान्य सीएनसी मिल में निम्नलिखित शामिल होते हैं:

एक धुरी जो काटने वाले उपकरण को पकड़ती और घुमाती है।

एक वर्कटेबल जो पुर्जे को सहारा देता है और उसे सही स्थिति में रखता है।

रेखीय अक्ष (X, Y, Z) जो उपकरण या टेबल को गति प्रदान करते हैं।

एक सीएनसी नियंत्रक जो प्रोग्राम को पढ़ता है और सभी गति का समन्वय करता है।

की तुलना में पारंपरिक मैनुअल मिलिंग मशीनेंसीएनसी मिलें निम्नलिखित सुविधाएं प्रदान करती हैं:

उच्चतर सटीकता और दोहराव क्षमता।

अधिक गति और फीड पर अधिक स्थिर कटाई।

बैच उत्पादन के लिए बेहतर दक्षता।

जटिल 3डी आकृतियों को कम मानवीय त्रुटियों के साथ मशीन करने की क्षमता।

सीएनसी मिलों के प्रकार

सीएनसी मिलें कई अलग-अलग डिजाइनों में आती हैं, जिनमें से प्रत्येक को विशिष्ट मशीनिंग आवश्यकताओं के लिए बनाया गया है।

कुछ लोग बहुमुखी प्रतिभा पर ध्यान केंद्रित करते हैं, कुछ अन्य चीजों पर। भारी-शुल्क काटनेऔर अन्य जटिल समस्याओं से निपटने के बारे में। बहु-कोणीय सतहें.

हालांकि सभी सीएनसी मिलें सटीकता के साथ सामग्री हटाती हैं, लेकिन उनकी संरचना, स्पिंडल अभिविन्यास और अक्ष विन्यास उनके प्रदर्शन को नाटकीय रूप से बदल सकते हैं, चिप निकासी से लेकर सटीकता तक, और वे किस प्रकार के पुर्जे बना सकते हैं, यह सब इसमें शामिल है।

नीचे सबसे आम सीएनसी मिलिंग प्रकारों का विवरण दिया गया है और प्रत्येक की विशिष्टता बताई गई है।

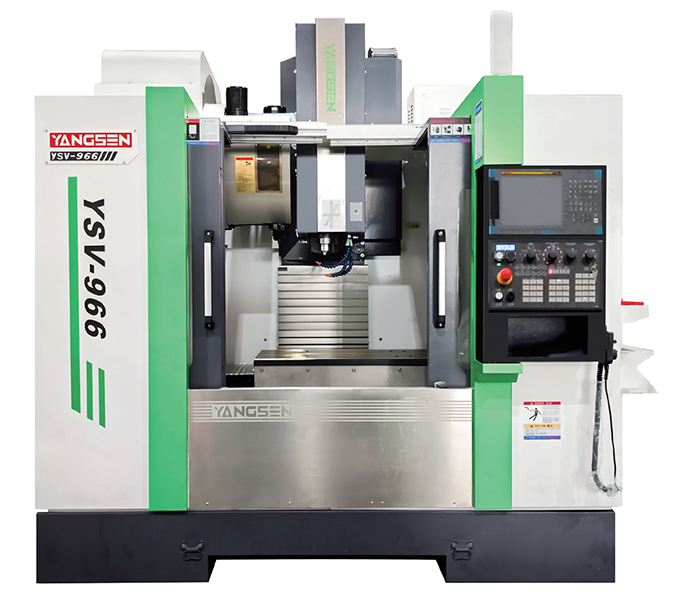

1.वर्टिकल सीएनसी मिल (वीएमसी)

A वर्टिकल सीएनसी मिल इसमें एक स्पिंडल होता है जो सीधे वर्कपीस की ओर नीचे की ओर इंगित करता है।

यह सबसे अधिक उपयोग की जाने वाली सीएनसी मशीनों में से एक है क्योंकि यह उपयोग में आसान, किफायती और सटीक पुर्जों के लिए आदर्श.

वीएमसी में आमतौर पर एक स्पिंडल हेड, एक कठोर स्तंभ, एक चल वर्कटेबल और रैखिक अक्ष शामिल होते हैं जो प्रोग्राम किए गए पथों के माध्यम से कटिंग टूल का मार्गदर्शन करते हैं।

मुख्य प्रकार:

• 3-अक्षीय वीएमसी – अधिकांश मिलिंग कार्यों के लिए मानक सेटअप।

• 4-अक्षीय वीएमसी – कोणीय विशेषताओं के लिए एक घूर्णी अक्ष जोड़ता है।

• हाई-स्पीड वीएमसी – तेज कटाई और बेहतरीन सतह फिनिश के लिए डिज़ाइन किया गया।

फ़ायदे:

•मशीनिंग के दौरान बेहतरीन दृश्यता।

•उपयोगकर्ता के अनुकूल और किफायती।

•यह छोटे से मध्यम आकार के पुर्जों के लिए अच्छी तरह काम करता है।

•मोल्ड, पुर्जों और सामान्य मशीनिंग के लिए उच्च परिशुद्धता।

नकारात्मक पहलू:

•क्षैतिज मिलों की तुलना में कम कुशल चिप निकासी।

•बहुत अधिक कटाई या बड़े आकार के वर्कपीस के लिए उपयुक्त नहीं है।

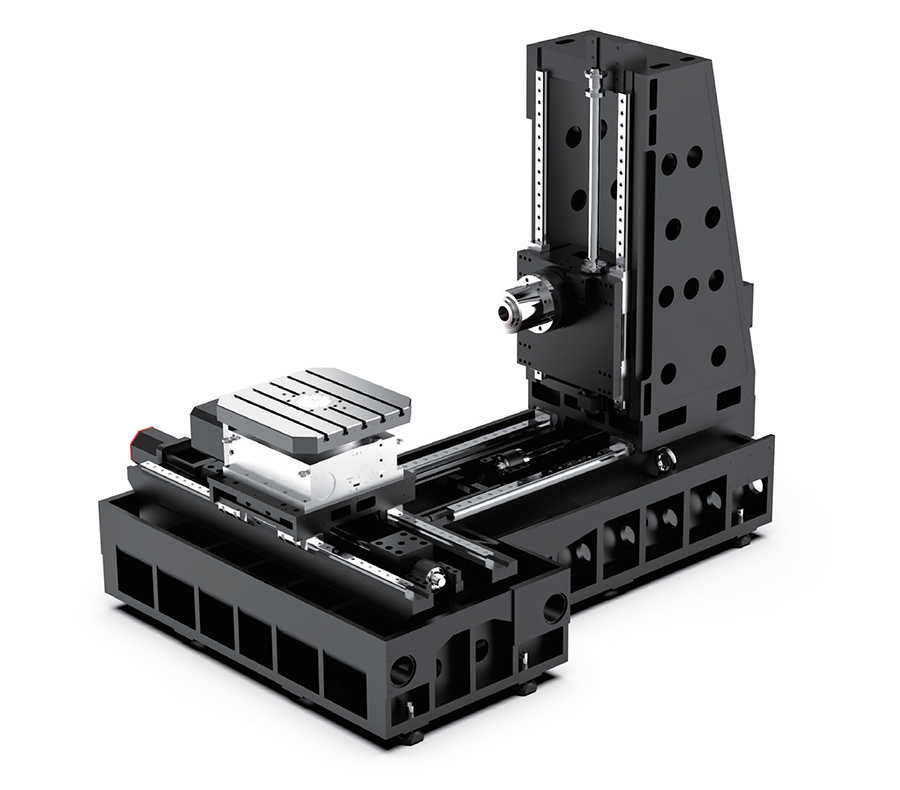

2.क्षैतिज सीएनसी मिलें (एचएमसी)

A क्षैतिज सीएनसी मिल इसमें एक ऐसा स्पिंडल इस्तेमाल किया जाता है जो नीचे की बजाय बगल की ओर इशारा करता है।

यह डिज़ाइन काटने के दौरान चिप्स को स्वाभाविक रूप से गिरने में मदद करता है, जिससे एचएमसी इसके लिए आदर्श बन जाते हैं। अधिक जेब, भारी सामग्री, और लंबे उत्पादन चक्र.

एचएमसी में आमतौर पर एक मजबूत कॉलम, क्षैतिज स्पिंडल, रोटरी टेबल और अक्सर एक पैलेट-चेंजिंग सिस्टम होता है जो न्यूनतम डाउनटाइम के साथ उत्पादन को सुचारू रूप से चलाने में मदद करता है।

मुख्य प्रकार:

• मानक एचएमसी – सामान्य क्षैतिज मशीनिंग के लिए।

• डुअल-पैलेट एचएमसी – यह निरंतर उत्पादन के लिए एक ही समय में लोडिंग और मशीनिंग की अनुमति देता है।

फ़ायदे:

•बेहतरीन चिप निकासी से ठंडी और साफ कटिंग होती है।

•यह भारी कटाई और बड़े वर्कपीस को स्थिरता के साथ संभालता है।

•उच्च उत्पादकता, विशेष रूप से बैच उत्पादन के लिए।

•गहन या जटिल विशेषताओं पर सटीकता में सुधार।

नकारात्मक पहलू:

•अधिक प्रारंभिक लागत।

•इसे वीएमसी की तुलना में अधिक जगह की आवश्यकता होती है।

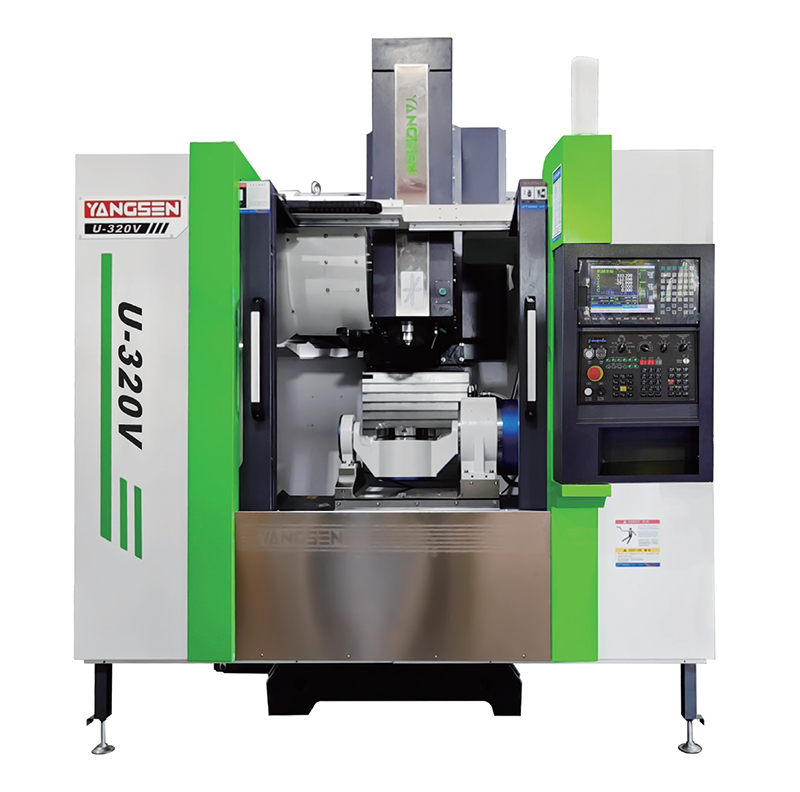

3.5-एक्सिस सीएनसी मिलें

A 5-एक्सिस सीएनसी मिल अंदर जा सकते हैं तीन रेखीय अक्ष और दो घूर्णीय अक्षजिससे मशीनिंग के दौरान उपकरण या पुर्जे को झुकाने और घुमाने की अनुमति मिलती है।

इस लचीलेपन के कारण मशीन उत्पादन कर सकती है। जटिल आकृतियाँ और बहु-कोणीय सतहें एक ही सेटअप में—ऐसा कुछ जो पारंपरिक 3-एक्सिस मशीनें नहीं कर सकतीं।

इन मशीनों में आमतौर पर एक कठोर आधार, सटीक घूर्णी अक्ष, उच्च गति वाले स्पिंडल और उन्नत नियंत्रण प्रणाली शामिल होती है जो 5-अक्षीय एक साथ गति करने में सक्षम होती है।

मुख्य प्रकार:

• ट्रनियन-प्रकार 5-अक्षीय मिल – मेज झुकती और घूमती है।

• स्विवेल-हेड 5-एक्सिस मिल – टेबल के बजाय स्पिंडल हेड चलता है।

फ़ायदे:

•कम सेटअप के साथ जटिल ज्यामिति वाली मशीनें।

•घुमावदार या बहुफलकीय संरचनाओं के लिए उच्च सटीकता।

•टूल ओरिएंटेशन में सुगम परिवर्तन के कारण सतह की गुणवत्ता बेहतर होती है।

•फिक्स्चर को बार-बार बदलने और मैन्युअल रूप से स्थिति बदलने की आवश्यकता को कम करके समय की बचत होती है।

नकारात्मक पहलू:

•खरीद की लागत अधिक होगी।

•इसके लिए उन्नत प्रोग्रामिंग और ऑपरेटर कौशल की आवश्यकता होती है।

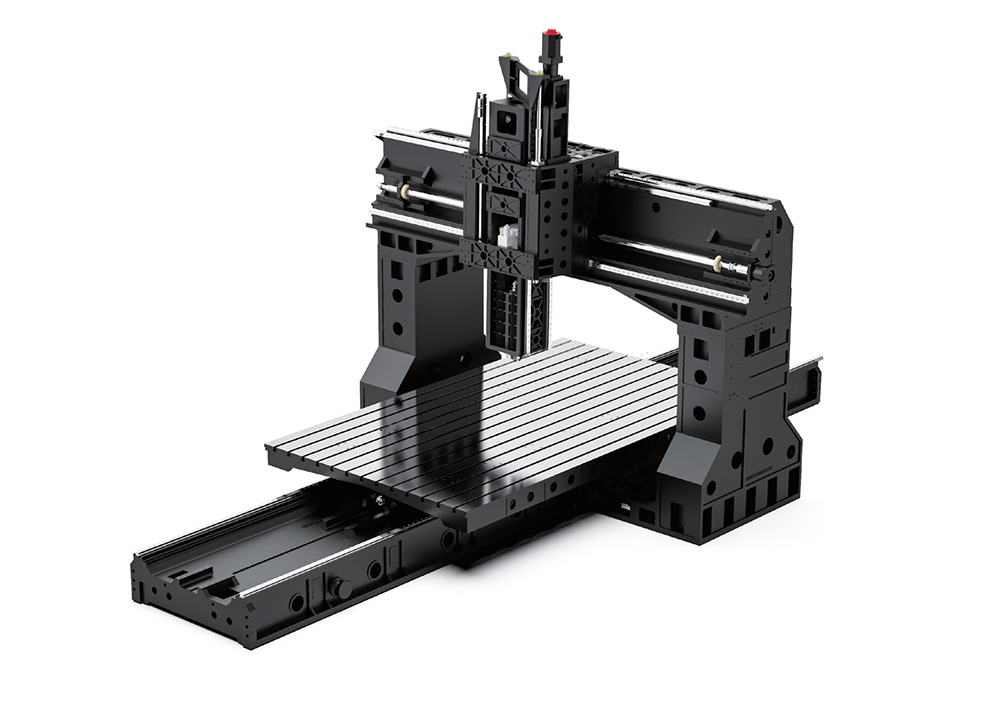

4. गैन्ट्री सीएनसी मिलें (पोर्टल मिलें)

A गैन्ट्री सीएनसी मिल विशेषताएं बड़े पुल जैसी संरचना द्वारा समर्थित दो स्तंभस्पिंडल ऊपर से कार्य क्षेत्र में घूमता है।

यह डिज़ाइन असाधारण कठोरता प्रदान करता है, जिससे मशीन को यह सुविधा मिलती है कि वह हैंडल ओवरसाइज़्ड, भारीया फिर ऐसे जटिल वर्कपीस जो स्टैंडर्ड वीएमसी या एचएमसी पर फिट नहीं हो पाते।

गैन्ट्री मिलों में आमतौर पर एक विशाल फ्रेम, एक चौड़ी वर्कटेबल, एक उच्च-टॉर्क स्पिंडल और बड़े पैमाने पर मशीनिंग के दौरान स्थिरता के लिए डिज़ाइन किए गए प्रबलित गाइडवे शामिल होते हैं।

फ़ायदे:

•बहुत बड़े पुर्जों, सांचों, डाई और एयरोस्पेस संरचनाओं की मशीनिंग के लिए आदर्श।

•भारी कटाई और सटीक फिनिशिंग के लिए अत्यधिक उच्च कठोरता।

•विस्तृत कार्यक्षेत्र जो भारी या लंबे घटकों को सहारा देता है।

•लंबी यात्राओं के दौरान भी स्थिर प्रदर्शन।

नकारात्मक पहलू:

•इसके लिए काफी जगह की आवश्यकता होती है।

•छोटे मिलों की तुलना में स्थापना और रखरखाव की लागत अधिक होती है।

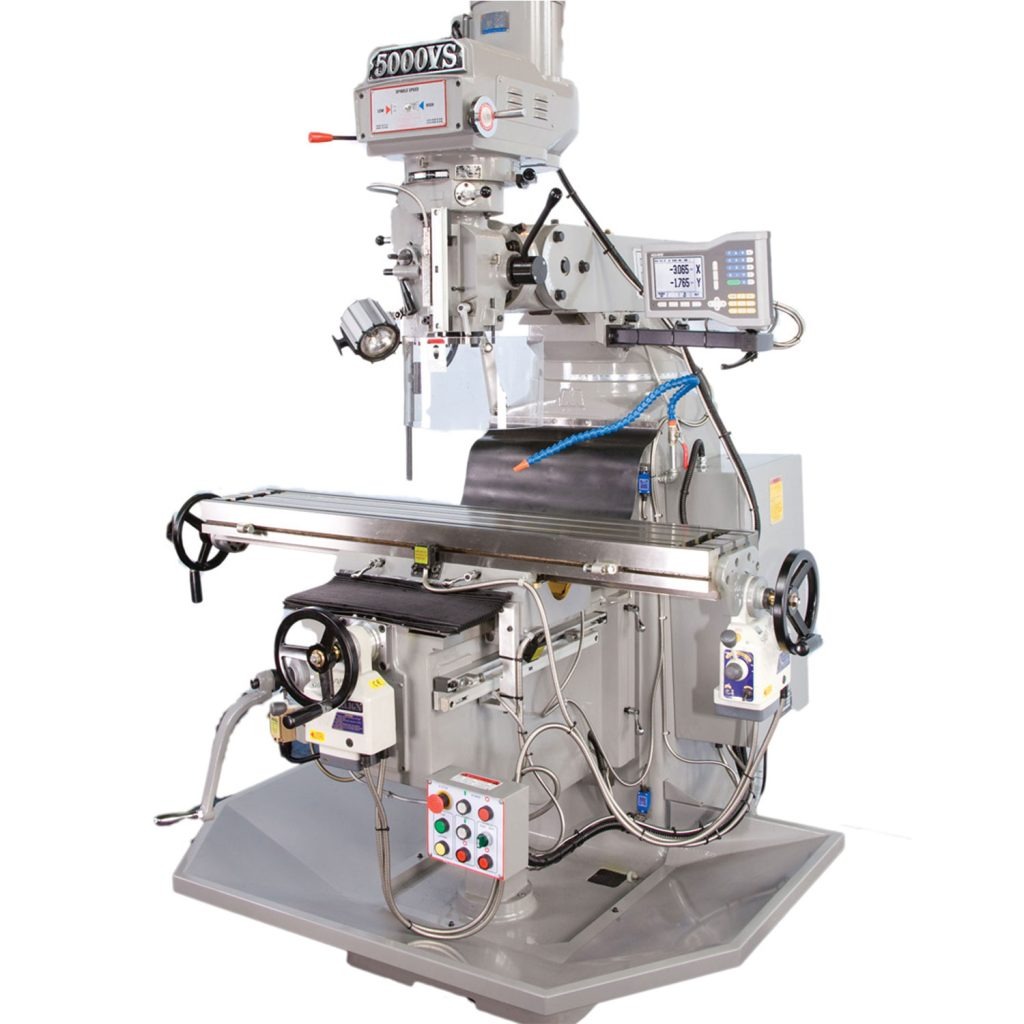

5. बुर्ज/घुटने के आकार की सीएनसी मिलें

एक टरेट या नी-टाइप सीएनसी मिल एक छोटी, अधिक परंपरागत शैली की मिलिंग मशीन सीएनसी नियंत्रण प्रणाली से उन्नत किया गया।

इसमें एक विशेषता है चल घुटने जो वर्कटेबल को सहारा देता है और ऊर्ध्वाधर समायोजन की अनुमति देता है, जिससे यह लचीला बन जाता है। हल्की मशीनिंग, प्रोटोटाइपिंग और शैक्षिक वातावरण.

इन मशीनों में आमतौर पर एक कॉम्पैक्ट फ्रेम, मैनुअल-स्टाइल स्पिंडल हेड और सीएनसी-चालित टेबल मूवमेंट होते हैं - जो क्लासिक मिलिंग डिजाइन और आधुनिक स्वचालन का मिश्रण प्रदान करते हैं।

फ़ायदे:

•छोटा आकार, कार्यशालाओं और प्रशिक्षण केंद्रों के लिए आदर्श।

•पूर्ण आकार के मशीनिंग केंद्रों की तुलना में कम लागत।

•शुरुआती लोगों या कम मात्रा में काम करने वालों के लिए इसे चलाना आसान है।

•सरल पुर्जों, मरम्मत या अनुसंधान एवं विकास कार्यों के लिए लचीला।

नकारात्मक पहलू:

•वीएमसी या एचएमसी की तुलना में सीमित कठोरता।

•भारी कटाई या औद्योगिक स्तर के उत्पादन के लिए उपयुक्त नहीं है।

•छोटा कार्यक्षेत्र और कम स्वचालन सुविधाएँ।

अक्सर पूछे जाने वाले प्रश्न

1.सामान्य मशीनिंग के लिए सबसे बहुमुखी सीएनसी मिल कौन सी है?

वर्टिकल सीएनसी मिल (वीएमसी) को सबसे बहुमुखी विकल्प माना जाता है क्योंकि यह विभिन्न आकारों और सामग्रियों के पुर्जों को सटीक रूप से संसाधित कर सकता है। यह चलाने में आसान, किफायती और अधिकांश सामान्य विनिर्माण कार्यों के लिए उपयुक्त है।

2. मुझे वर्टिकल सीएनसी मिल के बजाय हॉरिजॉन्टल सीएनसी मिल कब चुननी चाहिए?

जब आपको बेहतर चिप निकासी, उच्च कठोरता और बैच मशीनिंग के लिए तेज़ उत्पादन की आवश्यकता हो, तो एचएमसी चुनें। यह विशेष रूप से गहरे कट और बड़े या भारी घटकों के लिए उपयोगी है।

3. क्या मुझे वाकई 5-एक्सिस सीएनसी मिल की जरूरत है?

यदि आपके पुर्जों में बहु-कोणीय आकृतियाँ, घुमावदार सतहें या सटीक माप की आवश्यकता होती है, जिनके लिए अन्यथा कई सेटअप की आवश्यकता होगी, तो आपको 5-एक्सिस मिलिंग मशीन की आवश्यकता होगी। यह दक्षता और सटीकता में सुधार करती है, लेकिन इसकी लागत अधिक होती है और प्रोग्रामिंग संबंधी आवश्यकताएँ भी अधिक होती हैं।

4. बहुत बड़े या भारी वर्कपीस के लिए किस प्रकार की सीएनसी मिल सबसे उपयुक्त है?

गैन्ट्री सीएनसी मिल बड़े आकार के मोल्ड, एयरोस्पेस संरचनाओं और बड़े धातु ब्लॉकों के लिए सर्वोत्तम विकल्प है। इसकी ब्रिज संरचना मजबूत स्थिरता और एक विशाल कार्यक्षेत्र प्रदान करती है।

5. क्या टरेट या नी-टाइप सीएनसी मिलें आज भी उपयोगी हैं?

जी हां, ये हल्के मशीनिंग, प्रोटोटाइपिंग और शैक्षिक प्रशिक्षण के लिए उपयोगी हैं। हालांकि ये भारी उत्पादन के लिए उपयुक्त नहीं हैं, फिर भी छोटे वर्कशॉप और सरल पुर्जों के निर्माण के लिए व्यावहारिक हैं।

निष्कर्ष

विभिन्न प्रकार की सीएनसी मिलें अलग-अलग खूबियाँ प्रदान करती हैं, जिससे प्रत्येक मिल विशिष्ट सामग्रियों, पुर्जों के आकार और मशीनिंग लक्ष्यों के लिए बेहतर उपयुक्त होती है। इन अंतरों को समझने से आपको ऐसी मशीन चुनने में मदद मिलती है जो आपके कार्यप्रवाह के अनुरूप हो—चाहे आपको बहुमुखी प्रतिभा, भारी-भरकम कटाई, बहु-कोणीय परिशुद्धता या बड़े आकार के वर्कपीस को संभालने की क्षमता की आवश्यकता हो।

संक्षेप में कहें तो, कोई एक "सर्वश्रेष्ठ" सीएनसी मिल नहीं है - बल्कि वही मिल है जो आपकी विशिष्ट उत्पादन आवश्यकताओं के अनुरूप हो।

यदि आप यह पता लगाने की कोशिश कर रहे हैं कि आपके प्रोजेक्ट के लिए किस प्रकार की सीएनसी मिल उपयुक्त रहेगी, तो बेझिझक हमसे संपर्क करें। तक पहुँच आप कभी भी हमसे संपर्क कर सकते हैं। हम आपको मार्गदर्शन देने और आपके लक्ष्यों को पूरा करने वाला समाधान खोजने में मदद करने के लिए हमेशा तत्पर हैं।
