सीएनसी परिशुद्धता वाले टर्न्ड पार्ट्स

फ़ोन को पीछे की ओर पलटें, फ्यूल इंजेक्टर के नीचे झाँकें, और एक डेंटल ड्रिल पकड़ें। इन उपकरणों में छोटे-छोटे शाफ्ट, पिन और स्लीव होते हैं जो बिना किसी दरार के एक-दूसरे में फिट हो जाते हैं। ये हिस्से न तो भारी मात्रा में ढले होते हैं और न ही हाथ से बनाए जाते हैं।

इनका उत्पादन कंप्यूटर नियंत्रित खराद मशीनों का उपयोग करके किया जाता है, जो धातु या प्लास्टिक की छड़ों को बहुत तेज गति से घुमाते हैं तथा तेज औजारों की सहायता से पतली परतों को तब तक काटते हैं जब तक कि वांछित आकार प्राप्त न हो जाए।

इसे सीएनसी प्रिसिज़न टर्निंग कहा जाता है, और इसके बिना, सभी उच्च-तकनीकी उद्योग ठप्प पड़ जाएँगे। नीचे एक गाइड दी गई है कि यह प्रक्रिया कैसे काम करती है और कार्यात्मक रूप से, जब आपको ऐसे टर्न्ड पार्ट्स की आवश्यकता होती है जो आमतौर पर सीमित सहनशीलता वाले होते हैं, तो आपको इस प्रक्रिया की तलाश क्यों करनी चाहिए।

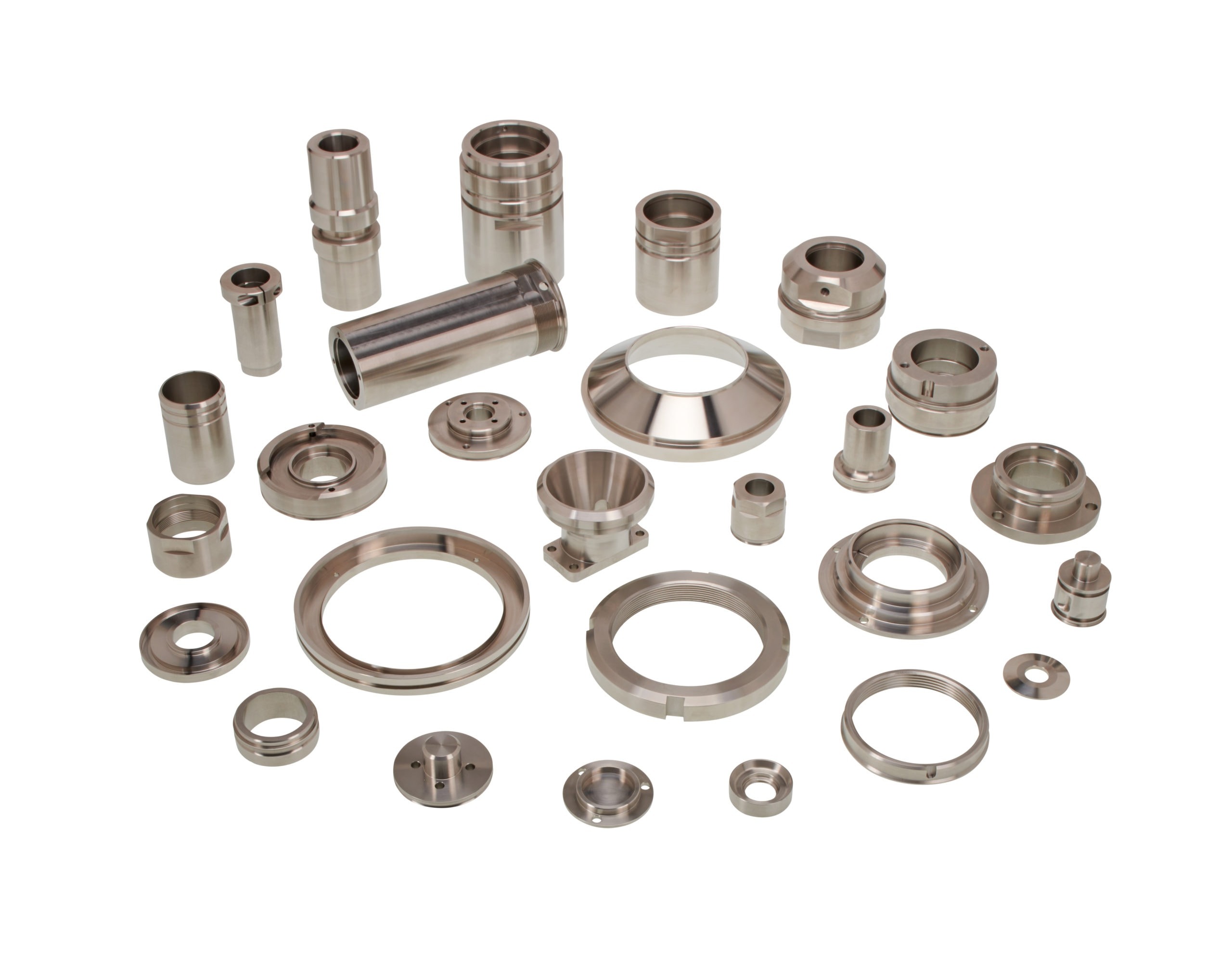

सीएनसी परिशुद्धता वाले टर्न्ड पार्ट्स क्या हैं?

टर्निंग की अवधारणा सरल है। एक गोल छड़ को क्लैंप से जकड़कर, उसे स्पिंडल के चारों ओर घुमाकर, और फिर एक एकल-बिंदु काटने वाले उपकरण को घुमाव के माध्यम से सीधा चलाकर, सामग्री को हटाया जाता है। परिणामस्वरूप, उपकरण पथ जैसा एक बेलनाकार, शंकु या खांचा बनता है।

सीएनसी, कंप्यूटर न्यूमेरिकल कंट्रोल का संक्षिप्त रूप है, जिसका अर्थ है कि हर गति मशीन मेमोरी में मौजूद एक प्रोग्राम द्वारा नियंत्रित होती है। कोड सिद्ध होने के बाद, लेथ बिना किसी मानवीय सहायता के चक्र को दोहराता है।

मिलिंग में ऐसा नहीं होता क्योंकि पुर्जा तो अपरिवर्तित रहता है, लेकिन औज़ार घूमता रहता है। घुमाने पर औज़ार सीधा रहता है और पुर्जा घूमता रहता है, और इसीलिए यह शाफ्ट, धागे और ज़्यादातर गोल चीज़ों में पसंदीदा है।

आधुनिक टर्निंग में "परिशुद्धता" की भूमिका

परिशुद्धता का अर्थ है कि भाग का आकार एक ऐसे बैंड के भीतर रहता है जो अक्सर मानव बाल की चौड़ाई से भी छोटा होता है। एक सामान्य लक्ष्य 0.0005 इंच से अधिक या कम होता है।

सतह की खुरदरापन माइक्रो-इंच के स्तर तक सीमित रहती है, और प्रत्येक खांचा, त्रिज्या और धागा भाग एक और भाग दस हज़ार पर एक ही बिंदु से शुरू होता है। सीएनसी प्रणालियाँ इस स्तर तक पहुँचती हैं क्योंकि सर्वो मोटरें ग्लास स्केल या रोटरी एनकोडर से प्राप्त फीडबैक के साथ उपकरण को बॉल-स्क्रू स्लाइड पर घुमाती हैं।

सीएनसी टर्निंग प्रक्रिया: चरण-दर-चरण विवरण

चरण 1: CAD के साथ डिजिटल ब्लूप्रिंटिंग

काम तब शुरू होता है जब एक इंजीनियर CAD सॉफ्टवेयर खोलता है और पुर्ज़े को त्रि-आयामी रूप में चित्रित करता है। हर छेद, धागा और चम्फर पूरी तरह से परिभाषित होता है।

मॉडल में सहिष्णुता नोट्स, सतह परिष्करण चिह्न और सामग्री कॉल-आउट भी होते हैं। यह एकल फ़ाइल हर अगले चरण के लिए मास्टर संदर्भ बन जाती है।

चरण 2: CAM के साथ डिज़ाइन को मशीन निर्देशों में अनुवाद करना

CAD फ़ाइल का उपयोग करके मशीन बूट नहीं हो सकती। CAM सॉफ़्टवेयर मॉडल को पढ़ता है और उपयोगकर्ता को उपकरण, गति और कट गहराई चुनने के लिए कहता है। इसके बाद सॉफ़्टवेयर G-कोड लिखता है, जो निर्देशांकों और आदेशों की एक टेक्स्ट सूची होती है। एक सामान्य लाइन बुर्ज को 0.004 इंच प्रति चक्कर की फीड दर के साथ X0.250 Z-0.500 तक ले जाने की होगी।

इस कोड को पोस्ट-प्रोसेसरों द्वारा मशीन के विशिष्ट मॉडल के अनुसार संशोधित किया जाता है, ताकि स्पिंडल गति, शीतलक आदेश, तथा उपकरण परिवर्तन स्थान बिल्डर प्रारूप में हों।

चरण 3: मशीन सेटअप और टूलिंग

सेटअप तकनीशियन काम के लिए सही मशीन चुनता है। दो-अक्षीय लेथ साधारण शाफ्टों को संभालता है। लाइव टूल्स और Y-अक्षीय गति वाला टर्निंग सेंटर एक ही क्लैम्पिंग में फ्लैट और क्रॉस-होल जोड़ता है।

स्विस प्रकार के लेथ लंबे, पतले पुर्जों को एक गाइड बुशिंग से पकड़ते हैं जिससे सामग्री गतिमान रहती है जबकि स्पिंडल स्थिर रहता है। मशीन चुनने के बाद, ऑपरेटर स्पिंडल बोर के माध्यम से बार स्टॉक लोड करता है और उपकरणों को बुर्ज में स्थापित करता है। प्रत्येक उपकरण को एक सामान्य संदर्भ से जोड़ा जाता है ताकि मशीन को पता रहे कि टिप अंतरिक्ष में कहाँ स्थित है।

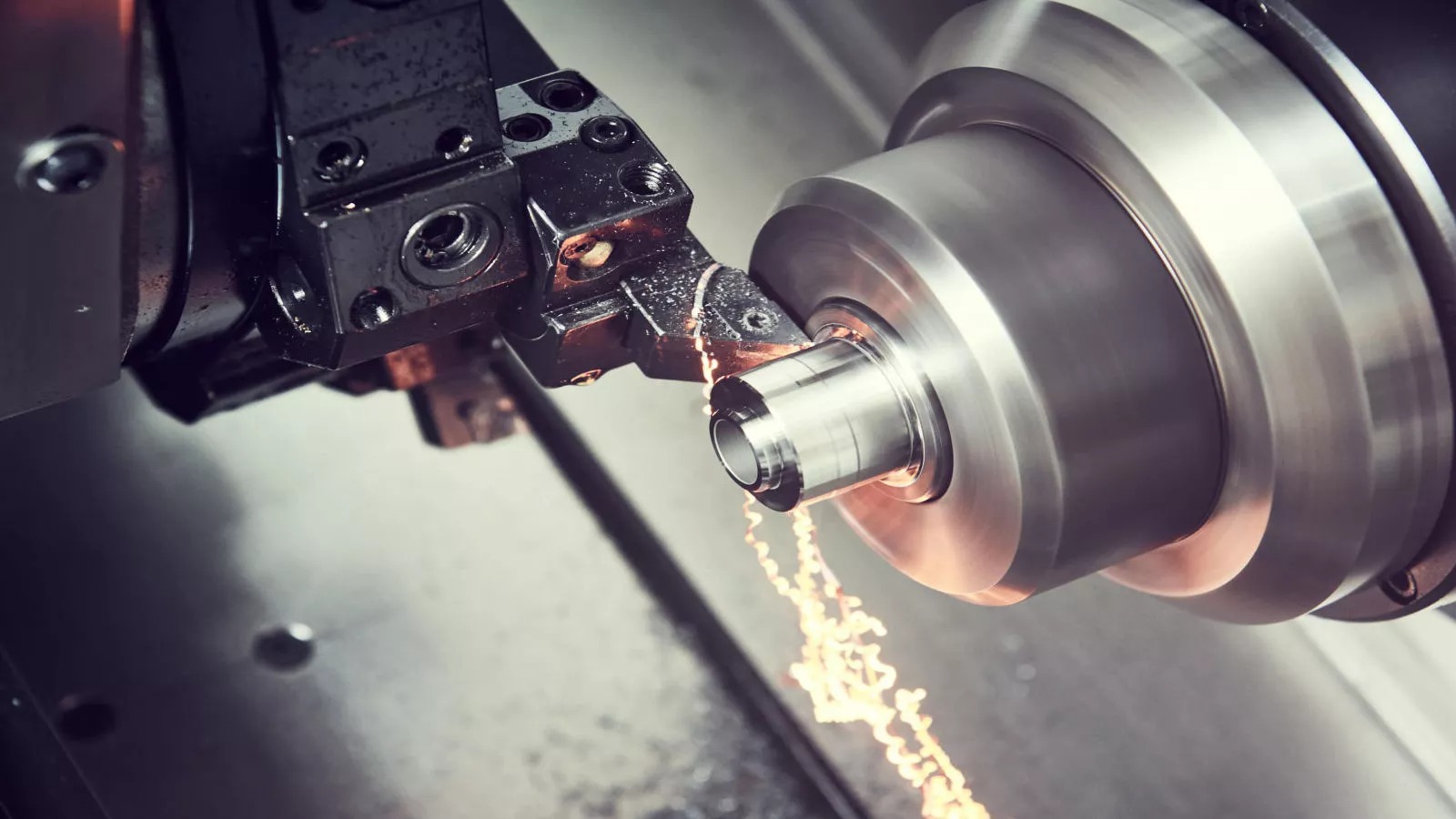

चरण 4: सटीक मशीनिंग ऑपरेशन

सीएनसी प्रोग्राम शुरू होता है, और स्पिंडल प्रोग्राम किए गए आरपीएम पर गति पकड़ता है। बुर्ज पहले टूल को इंडेक्स करता है, उसे पार्ट के सामने की ओर ले जाता है, और एक साफ़ शुरुआत के लिए हल्का कट लेता है।

इसके बाद, उपकरण बाहरी व्यास पर चला जाता है और केवल 0.005 इंच गहरे पास में सामग्री हटाता है। ग्रूव उपकरण ओ-रिंग स्लॉट काटते हैं, थ्रेड उपकरण 4-40 UNF थ्रेड बनाते हैं, और लाइव उपकरण पुर्जे को दूसरी मशीन पर ले जाए बिना क्रॉस-होल ड्रिल करते हैं।

शीतलक कट क्षेत्र में भर जाता है जिससे गर्मी और चिप्स दूर हो जाते हैं। साधारण पिनों के लिए यह पूरा चक्र एक मिनट से भी कम समय में पूरा हो सकता है, या जटिल चिकित्सा प्रत्यारोपणों के लिए बीस मिनट तक चल सकता है।

चरण 5: गुणवत्ता नियंत्रण और निरीक्षण

जब चक्र समाप्त होता है, तो पुर्जा अभी भी गर्म होता है। ऑपरेटर उसे निकालता है, कमरे के तापमान तक ठंडा होने देता है, और फिर महत्वपूर्ण आयामों की जाँच करता है।

0-1 इंच का माइक्रोमीटर व्यास की पुष्टि करता है, एक सीएमएम थ्रेड पिच का पता लगाता है, और एक ऑप्टिकल तुलनित्र त्रिज्या की पुष्टि के लिए प्रोफ़ाइल को स्क्रीन पर प्रक्षेपित करता है। यदि कोई रीडिंग सहनशीलता सीमा की ओर जाती है, तो ऑपरेटर नियंत्रण में टूल ऑफसेट को समायोजित करता है और अगला भाग चलाता है। यह बंद-लूप प्रक्रिया को पूरे उत्पादन के दौरान स्थिर रखता है।

सीएनसी टर्निंग मशीनों के प्राथमिक प्रकार

सीएनसी खराद: सरल भागों के लिए मानक

एक द्वि-अक्षीय खराद उपकरण को X और Z दिशा में घुमाता है। यह केंद्र रेखा के साथ मुड़ता है, घूमता है और ड्रिल करता है। ये मशीनें कम खर्चीली होती हैं, जल्दी सेट हो जाती हैं, और हर दिन हज़ारों हाइड्रोलिक फिटिंग और मोटर शाफ्ट बनाती हैं।

सीएनसी टर्निंग सेंटर: मल्टी-एक्सिस मशीनिंग की शक्ति

लाइव टूलिंग के लाभ

लाइव टूलिंग से तात्पर्य इस तथ्य से है कि बुर्ज में छोटी मोटरें होती हैं जो एंड मिल्स, टैप्स और ड्रिल्स को घुमाती हैं।

घटक को मिल तक ले जाने के बजाय, लेथ मशीन एक फ्लैट आकार देती है, मिल एक की-वे काटती है, या टैप एक क्रॉस-होल काटता है जबकि स्पिंडल ब्लैंक से चिपका रहता है। एक ही सेटअप समय बचाता है, और स्थान की सटीकता 0.0002 इंच के भीतर बनी रहती है।

अक्षों को समझना: 3-अक्ष, 4-अक्ष और 5-अक्ष मोड़

A 3-अक्ष खराद एक Y-अक्ष स्लाइड जोड़ता है ताकि उपकरण केंद्र से हटकर गति कर सके। एक 4-अक्ष मशीन एक दूसरा स्पिंडल या एक उप-स्पिंडल जोड़ती है ताकि वह मुख्य स्पिंडल से भाग को पकड़ सके और पीछे के हिस्से को मशीन कर सके।

एक 5-अक्षीय प्रणाली उपकरण या पुर्जे को झुका देती है ताकि वह कोणीय छेद या गढ़ी हुई आकृतियाँ काट सके। ये विकल्प उन कार्यों को समाप्त कर देते हैं जिनके लिए पहले तीन अलग-अलग मशीनों की आवश्यकता होती थी।

स्विस-प्रकार के खराद: छोटे, जटिल घटकों के विशेषज्ञ

स्विस लेथ में बार को एक घनी फिटिंग वाली गाइड बुशिंग से गुज़ारा जाता है जो कटे हुए क्षेत्र से केवल कुछ मिलीमीटर की दूरी पर स्थित होती है। हेडस्टॉक आगे-पीछे खिसकता है, जिससे उपकरण की बजाय सामग्री गति करती है।

यह व्यवस्था लंबे, पतले स्क्रू को मुड़ने से बचाती है और 0.010 इंच जितने छोटे व्यास पर भी भारी कटौती की अनुमति देती है। घड़ी निर्माता और मेडिकल स्क्रू आपूर्तिकर्ता छह अंकों की मात्रा तक पहुँचने के लिए स्विस मशीनों पर निर्भर हैं।

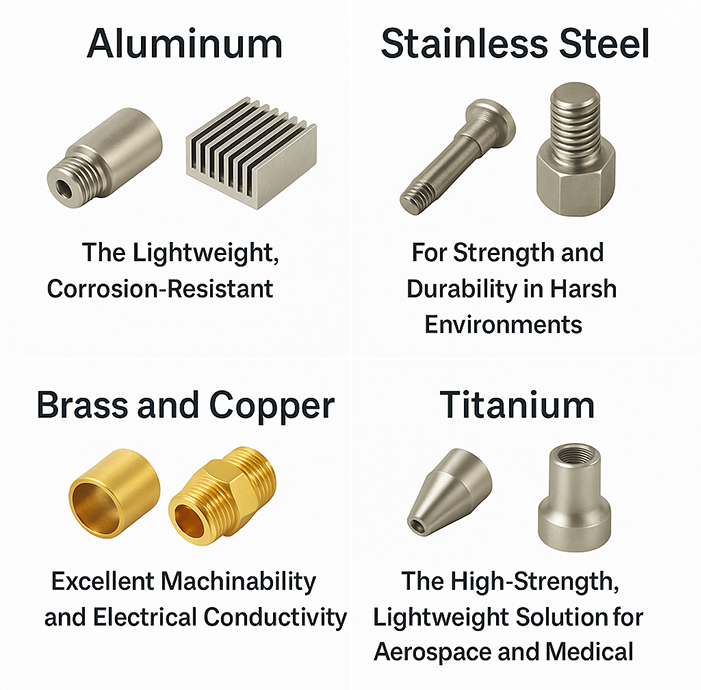

सटीक टर्न्ड पार्ट्स के लिए सामान्य सामग्री

धातुएँ और धातु मिश्र धातुएँ

एल्युमीनियम: हल्का, जंग-रोधी विकल्प

एल्युमीनियम 6061-T6 चिप आसानी से चिपकता है और ज़्यादा आरपीएम लेता है, इसलिए साइकिल का समय कम रहता है। इसका वज़न स्टील के वज़न का एक-तिहाई है और इससे हीट सिंक, ड्रोन के पुर्जे और कैमरा माउंट बनते हैं।

स्टेनलेस स्टील: कठोर वातावरण में मजबूती और स्थायित्व के लिए

303 और 316L स्टेनलेस स्टील खारे पानी और स्टरलाइज़ेशन चक्रों को झेलने में सक्षम हैं। सर्जिकल उपकरण और खाद्य-ग्रेड फिटिंग तीखे कार्बाइड इन्सर्ट और भरपूर शीतलक के साथ अच्छी तरह घूमते हैं।

पीतल और तांबा: उत्कृष्ट मशीनीकरण और विद्युत चालकता

पीतल की 360 मशीनों को तेज़ गति से फ्री-कटिंग करके चमकदार फ़िनिश दी जाती है। कॉपर 101 बिजली का इतना अच्छा संचालन करता है कि कनेक्टर पिन स्टैम्प होने के बजाय रॉड से मुड़ जाते हैं।

टाइटेनियम: एयरोस्पेस और चिकित्सा के लिए उच्च-शक्ति, हल्का समाधान

Ti-6Al-4V का वज़न कम होता है, लेकिन यह ज़्यादा भार उठा सकता है। चुनौती गर्मी की है, इसलिए मशीनें कम सतही गति और उच्च दाब वाले शीतलक पर चलती हैं। हिप जॉइंट और टर्बाइन स्पेसर इसके सामान्य भाग हैं।

विदेशी मिश्र धातुएँ (इनकोनेल, हेस्टेलॉय): अत्यधिक तापमान और संक्षारण प्रतिरोध के लिए

इनकोनेल 718 अपनी मज़बूती 1,200 °F पर बनाए रखता है, इसलिए जेट इंजन सील और बॉस के लिए इसका इस्तेमाल करते हैं। ये मिश्रधातुएँ जल्दी सख्त हो जाती हैं, इसलिए उपकरणों को सकारात्मक ज्यामिति और निरंतर जुड़ाव की आवश्यकता होती है।

प्लास्टिक और इंजीनियरिंग पॉलिमर

डेल्रिन (POM): उच्च-शक्ति और निम्न-घर्षण

डेलरिन मशीनें नरम पीतल को पसंद करती हैं और घिसाव को रोकती हैं, इसलिए गियर और पंप इम्पेलर मानक खराद पर रॉड स्टॉक से बनाए जाते हैं।

PEEK: उच्च तापमान और रासायनिक प्रतिरोध

पीईईके 480°F भाप और बार-बार होने वाले आटोक्लेव चक्रों को संभालता है। दंत चिकित्सा उपकरण और रीढ़ की हड्डी के प्रत्यारोपण अक्सर पीईईके रॉड के रूप में शुरू होते हैं।

पीटीएफई (टेफ्लॉन): नॉन-स्टिक और रासायनिक निष्क्रियता में सर्वश्रेष्ठ

PTFE वाल्व सीट और सील में बदल जाता है जो संक्षारक द्रव लाइनों के अंदर बैठते हैं। यह मुलायम होता है, इसलिए तेज़ औज़ारों और हल्के कटों से भी खरोंच नहीं लगती।

नायलॉन और ABS: कम मांग वाले अनुप्रयोगों के लिए लागत प्रभावी विकल्प

नायलॉन नमी सोख लेता है, इसलिए सहनशीलता को विकास के लिए जगह देनी चाहिए। ABS मशीनें साफ़-सुथरी हैं और प्रोटोटाइप हाउसिंग बनाती हैं जो एक साथ फिट हो जाती हैं।

सीएनसी परिशुद्धता वाले टर्न्ड पार्ट्स के उपयोग के प्रमुख लाभ

बेजोड़ सटीकता और दोहराव

एक बार प्रोग्राम और ऑफसेट लॉक हो जाने पर, हर पुर्जा मशीन से एक ही संकरी पट्टी में निकल आता है। इस दोहराव के कारण डाउनस्ट्रीम असेंबली लाइनें बिना हाथ से फिटिंग के चल पाती हैं।

असाधारण दक्षता और उच्च मात्रा में उत्पादन

बार फीडर बारह फुट लंबी छड़ें पकड़ते हैं और उन्हें स्वचालित रूप से स्पिंडल में धकेल देते हैं। मशीनें रात भर चलती हैं और केवल एक ही ऑपरेटर ड्यूटी पर रहता है। एक टर्निंग सेंटर हफ़्तों तक हर बीस सेकंड में एक पीतल कनेक्टर पूरा कर सकता है।

बेहतर सतह परिष्करण और जटिल ज्यामिति

आधुनिक इन्सर्ट ज्यामिति स्टील पर 8 माइक्रो-इंच Ra जितनी चिकनी फिनिश देती है। लाइव टूल्स क्रॉस-होल और स्लॉट काटते हैं ताकि पुर्ज़े को दोबारा लगाने की ज़रूरत न पड़े।

उल्लेखनीय सामग्री बहुमुखी प्रतिभा

नरम प्लास्टिक से लेकर निकल सुपर-मिश्र धातुओं तक, एक ही मशीन सही गति, फीड और उपकरण कोटिंग्स का चयन करने के बाद काम संभाल लेती है।

कम अपशिष्ट और लागत-प्रभावशीलता

सीएएम सॉफ्टवेयर बार की लंबाई के अंदर पुर्जों को व्यवस्थित करता है और बचे हुए टुकड़ों को न्यूनतम रखता है। चिप्स कन्वेयर में गिरकर रीसाइक्लर में वापस आ जाते हैं, जिससे सामग्री का नुकसान कम रहता है।

सीएनसी परिशुद्धता टर्निंग पर निर्भर उद्योग

एयरोस्पेस और रक्षा: जहाँ असफलता कोई विकल्प नहीं है

टर्बाइन शाफ्ट, एक्चुएटर पिस्टन और हाइड्रोलिक फिटिंग इनकोनेल और Ti-6Al-4V से बने हैं। प्रत्येक भाग AS9100 मानकों को पूरा करने वाले पूर्ण सामग्री प्रमाणपत्रों और निरीक्षण रिपोर्टों के साथ भेजा जाता है।

चिकित्सा और दंत चिकित्सा: जीवन रक्षक उपकरणों को सक्षम बनाना

बोन स्क्रू, डेंटल एबटमेंट और कैथेटर हब के लिए दस हज़ारवें हिस्से में मापे गए धागों की ज़रूरत होती है। स्विस लेथ मशीनें क्लास 8 क्लीन रूम में इम्प्लांट-ग्रेड स्टेनलेस और पीईईके रॉड से इन आकृतियों को काटती हैं।

ऑटोमोटिव: नवाचार और विश्वसनीयता को बढ़ावा देना

ईंधन इंजेक्टर नोजल, ABS सेंसर पिन और टर्बोचार्जर स्पेसर कठोर स्टील और एल्यूमीनियम से बने होते हैं। आपूर्तिकर्ता प्रति वर्ष लाखों की संख्या में शिप करते हैं जिनका CpK मान 1.67 से ऊपर होता है।

औद्योगिक मशीनरी और स्वचालन: उत्पादकता के घटक

कन्वेयर रोलर्स, न्यूमेटिक वाल्व स्पूल और रोबोट जॉइंट बार स्टॉक के रूप में शुरू होते हैं। सटीक घुमाव बेयरिंग सीटों को संकेंद्रित रखता है जिससे मोटरें शांत रूप से चलती हैं।

सही सीएनसी टर्निंग पार्टनर कैसे चुनें

तकनीकी क्षमताओं और मशीन पोर्टफोलियो का मूल्यांकन

पूछें कि क्या दुकान में लाइव टूलिंग और Y-अक्ष गति के साथ बहु-अक्षीय टर्निंग केंद्र चलते हैं। अगर आपके पुर्जे लंबे और छोटे हैं, तो स्विस मशीनों की जाँच करें। जो दुकान नए स्पिंडल ड्राइव और बार लोडर में निवेश करती है, वह बताती है कि वह बड़े पैमाने पर उत्पादन के लिए तैयार है।

गुणवत्ता नियंत्रण और प्रमाणन का महत्वपूर्ण महत्व

कम से कम ISO 9001:2015 पंजीकरण अवश्य देखें। एयरोस्पेस कार्य के लिए AS9100 और NADCAP अनुमोदन आवश्यक है। CMM अंशांकन अनुसूची और ऑपरेटर प्रशिक्षण रिकॉर्ड देखने के लिए कहें।

आपके विशिष्ट उद्योग और सामग्रियों के साथ अनुभव का आकलन

एक सप्लायर जो पहले से ही सर्जिकल उपकरणों के लिए 17-4 PH स्टेनलेस स्टील की मशीनिंग करता है, उसे टूलिंग विक्रेताओं और चिप नियंत्रण के गुर पता होते हैं। इससे आपके सीखने का समय कम हो जाता है और जोखिम भी कम हो जाता है।

संचार, प्रोटोटाइपिंग और डिज़ाइन सहायता सेवाएँ

अच्छे स्टोर आपके प्रिंट की समीक्षा करते हैं और छोटे रेडियस में बदलाव या स्टॉक के छोटे आकार का सुझाव देते हैं जिससे पैसे की बचत होती है। उन्हें कुछ ही दिनों में प्रोटोटाइप की कीमत बतानी चाहिए और पहले रन का वीडियो शेयर करना चाहिए ताकि आप चिप्स को उड़ते हुए देख सकें।

सीएनसी परिशुद्धता टर्निंग का भविष्य

एआई और मशीन लर्निंग का एकीकरण

सेंसर स्पिंडल लोड, टूल के घिसाव और तापमान पर नज़र रखते हैं। एल्गोरिदम पैटर्न सीखते हैं और टूल के टूटने से ठीक पहले चक्र को रोक देते हैं। यही डेटा फीड को अनुकूलित करता है, जिससे हर हिस्से पर चक्र का समय कुछ सेकंड कम हो जाता है।

स्वचालन और लाइट्स-आउट विनिर्माण का उदय

रोबोट कच्चे सरिये भरते हैं और तैयार पुर्जों को टोट बिन में उतारते हैं। विज़न सिस्टम गायब धागों की जाँच करते हैं और स्क्रैप को स्वचालित रूप से बाहर निकाल देते हैं। उच्च वेतन वाले क्षेत्रों में दुकानें पूरे सप्ताहांत बिना कर्मचारियों के चलती हैं।

हाइब्रिड विनिर्माण में प्रगति (एडिटिव + सबट्रैक्टिव)

एक लेज़र क्लैडिंग हेड शाफ्ट पर एक फ्लैंज बनाता है, फिर लेथ स्किन ओडी को अंतिम आकार में काटती है। एक ही मशीन दोनों काम कर देती है और हफ़्तों का समय बचाती है।

और भी अधिक हरित एवं टिकाऊ प्रथाओं के लिए प्रयास

मिस्ट कलेक्टर तेल को हवा से बाहर रखते हैं। चिप सेंट्रीफ्यूज शीतलक को पुनः उपयोग के लिए वापस संप में घुमाते हैं। निष्क्रिय भार कम होने पर वेरिएबल-फ़्रीक्वेंसी ड्राइव बिजली काट देते हैं। ये कदम लागत कम करते हैं और नए पर्यावरणीय नियमों का पालन करने में मदद करते हैं।

निष्कर्ष

सीएनसी प्रिसिजन टर्निंग कच्चे बार्स को महत्वपूर्ण घटकों में बदल देती है जिन्हें फ़ोन, जेट इंजन और यहाँ तक कि सर्जिकल उपकरणों में भी लगाया जा सकता है। कम्प्यूटरीकृत नियंत्रण, बहु-अक्षीय टर्रेट्स और लाइव टूलिंग दस-हज़ारवें हिस्से की सहनशीलता प्रदान करते हैं, और बार फीडर सुनिश्चित करते हैं कि स्पिंडल रात भर काम करते रहें।

एल्युमीनियम हीट सिंक, टाइटेनियम बोन स्क्रू और इनकोनेल टर्बाइन स्पेसर्स को भी उतनी ही आसानी से आकार दिया जा सकता है। एक स्पष्ट CAD मॉडल सफलता की ओर पहला कदम है, जिसके बाद एक अच्छा शॉप फ्लोर और अंत में, हर आयाम की पुष्टि करने वाला निरीक्षण डेटा आता है।

कार्यप्रवाह में एआई, रोबोटिक्स और हाइब्रिड प्रणालियों के एकीकरण के साथ, यह तकनीक और भी तेज़ और पर्यावरण-अनुकूल हो जाएगी। सीएनसी प्रिसिज़न टर्निंग, विचार और उत्पाद के बीच सबसे छोटा रास्ता है, जब प्रिसिज़न पुर्जों (गोलाकार) की आवश्यकता होती है और वे हमेशा सही होने चाहिए।
