सीएनसी मिल की मूल बातें समझाई गईं

सीएनसी मिल आधुनिक विनिर्माण में सबसे महत्वपूर्ण मशीन टूल्स में से एक है, जो निर्माताओं को उच्च दक्षता और एकरूपता के साथ सटीक और जटिल पुर्जे बनाने में मदद करती है। साधारण ब्रैकेट और हाउसिंग से लेकर एयरोस्पेस कंपोनेंट्स और औद्योगिक पुर्जों तक, सीएनसी मिलों का उपयोग विभिन्न उद्योगों में व्यापक रूप से किया जाता है।

इस गाइड में, आप सीएनसी मिलों की बुनियादी बातें सीखेंगे, जिनमें उनके कार्य सिद्धांत, मुख्य घटक, सामान्य प्रकार, मशीनिंग प्रक्रियाएं और आपके अनुप्रयोग के लिए सही सीएनसी मिल का चयन करते समय विचार करने योग्य प्रमुख कारक शामिल हैं।

सीएनसी मिल क्या है?

सीएनसी मिल एक कंप्यूटर-नियंत्रित मशीन टूल है जो घूमने वाले कटिंग टूल्स का उपयोग करके वर्कपीस से मटेरियल हटाकर सटीक पुर्जे बनाती है। मैनुअल मिलिंग मशीनों के विपरीत, सीएनसी मिलें प्रोग्राम किए गए निर्देशों का पालन करते हुए टूल की गति, कटिंग स्पीड और मशीनिंग ऑपरेशन को स्वचालित रूप से नियंत्रित करती हैं।

सीएनसी मिलें मिलिंग, ड्रिलिंग, बोरिंग और कंटूरिंग सहित विभिन्न प्रकार के ऑपरेशन कर सकती हैं, और ऑटोमोटिव, एयरोस्पेस, मोल्ड और सामान्य मशीनरी जैसे उद्योगों में सटीक घटकों के निर्माण के लिए व्यापक रूप से उपयोग की जाती हैं।

सीएनसी मिलें कैसे काम करती हैं?

एक सीएनसी मिल डिजिटल डिज़ाइन को मशीन निर्देशों में परिवर्तित करके काम करती है, जो कटिंग टूल्स की गति को नियंत्रित करते हैं। मशीनिंग प्रक्रिया में आमतौर पर कई बुनियादी चरण शामिल होते हैं:

1. एक सीएडी मॉडल बनाएं

पार्ट का डिजाइन सीएडी सॉफ्टवेयर का उपयोग करके बनाया जाता है, जिसमें आकार, आयाम और मशीनिंग संबंधी आवश्यकताओं को परिभाषित किया जाता है।

2. सीएनसी प्रोग्राम जनरेट करें

CAM सॉफ्टवेयर डिजाइन को टूल पाथ में परिवर्तित करता है और G-कोड उत्पन्न करता है जिसे CNC कंट्रोलर समझ सकता है।

3. मशीन को सेट अप करें

ऑपरेटर ऑपरेशन शुरू करने से पहले कटिंग टूल्स लगाते हैं, वर्कपीस को सुरक्षित करते हैं और मशीनिंग पैरामीटर सेट करते हैं।

4. मशीनिंग करें

सीएनसी मिल प्रोग्राम किए गए निर्देशों का पालन करते हुए कटिंग टूल को विभिन्न अक्षों के साथ आगे बढ़ाती है, जिससे सामग्री हटती है और अंतिम भाग तैयार होता है।

सीएनसी मिल के मुख्य घटक

एक सीएनसी मिल में कई प्रमुख घटक होते हैं जो सटीक और कुशल मशीनिंग प्राप्त करने के लिए एक साथ काम करते हैं। इन बुनियादी भागों को समझने से आपको यह बेहतर ढंग से समझने में मदद मिलती है कि सीएनसी मिल कैसे काम करती है।

सीएनसी नियंत्रक

सीएनसी कंट्रोलर मशीन का मस्तिष्क होता है। यह प्रोग्राम किए गए निर्देशों को पढ़ता है और अक्ष की गति, स्पिंडल की गति और मशीनिंग कार्यों को नियंत्रित करता है।

धुरा

मशीनिंग के दौरान स्पिंडल कटिंग टूल को पकड़कर घुमाता है। इसकी गति, शक्ति और कठोरता कटिंग प्रदर्शन और मशीनिंग सटीकता को सीधे प्रभावित करती है।

काम की मेज

मशीनिंग के दौरान वर्कटेबल वर्कपीस को सहारा देता है और उसे सुरक्षित रखता है। मशीन के डिज़ाइन के आधार पर यह X, Y या Z अक्ष पर चलता है।

अक्ष प्रणाली

अधिकांश सीएनसी मिलें तीन प्राथमिक अक्षों का उपयोग करती हैं:

• X-अक्ष: बाएँ और दाएँ गति को नियंत्रित करता है
• Y-अक्ष: आगे और पीछे की गति को नियंत्रित करता है
• Z-अक्ष: ऊर्ध्वाधर गति को नियंत्रित करता है

उन्नत सीएनसी मिलों में जटिल पुर्जों को कई कोणों से मशीनिंग करने के लिए अतिरिक्त घूर्णन अक्ष शामिल हो सकते हैं।

टूल मैगज़ीन और स्वचालित टूल चेंजर (एटीसी)

टूल मैगज़ीन में कई कटिंग टूल रखे जा सकते हैं, जबकि एटीसी मशीनिंग के दौरान टूल को स्वचालित रूप से बदल देता है, जिससे दक्षता में सुधार होता है और मैनुअल ऑपरेशन कम हो जाता है।

गाइडवे और बॉल स्क्रू

गाइडवे और बॉल स्क्रू अक्ष की सुचारू और सटीक गति सुनिश्चित करते हैं, जिससे मशीनिंग की सटीकता और दोहराव बनाए रखने में मदद मिलती है।

सीएनसी मिलिंग मशीनों के प्रकार

सीएनसी मिलिंग मशीनें ये विभिन्न कॉन्फ़िगरेशन में आते हैं, जिनमें से प्रत्येक को विशिष्ट मशीनिंग कार्यों के लिए अनुकूलित किया गया है। मुख्य प्रकारों में शामिल हैं:

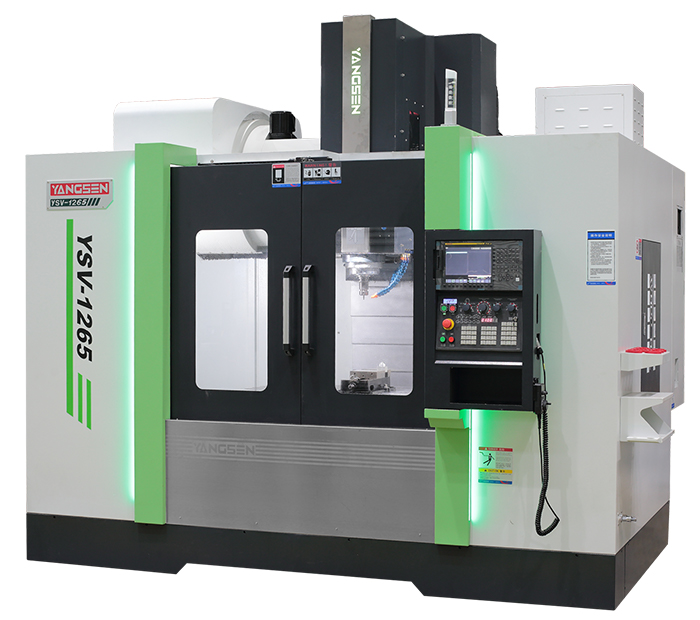

वर्टिकल सीएनसी मिलिंग मशीनें

स्पिंडल को वर्कटेबल के लंबवत दिशा में रखा गया है।

ड्रिलिंग, बोरिंग और सामान्य प्रयोजन वाली मिलिंग प्रक्रियाओं के लिए आदर्श।

छोटे से मध्यम आकार के पुर्जों के लिए आसान टूल चेंज और सुलभता।

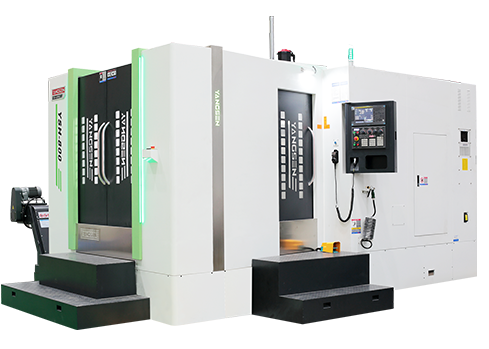

क्षैतिज सीएनसी मिलिंग मशीनें

स्पिंडल को वर्कपीस के समानांतर रखा गया है।

भारी कटाई, स्लॉटिंग और ग्रूविंग कार्यों के लिए उपयुक्त।

काटने की ताकतों को वितरित करके बड़े और सघन वर्कपीस को कुशलतापूर्वक संभालता है।

5-एक्सिस सीएनसी मिलिंग मशीनें

यह पांच अक्षों के साथ एक साथ गति प्रदान करता है।

यह एक ही सेटअप में जटिल ज्यामितियों, घुमावदार सतहों और पेचीदा 3डी आकृतियों की मशीनिंग को सक्षम बनाता है।

उच्च परिशुद्धता और उत्कृष्ट सतह गुणवत्ता के लिए आमतौर पर एयरोस्पेस, ऑटोमोटिव और मोल्ड बनाने वाले उद्योगों में इसका उपयोग किया जाता है।

विशेषीकृत सीएनसी मिलें

बेड-टाइप सीएनसी मिलें: भारी वर्कपीस के लिए बड़े पैमाने पर उत्पादन और स्थिरता।

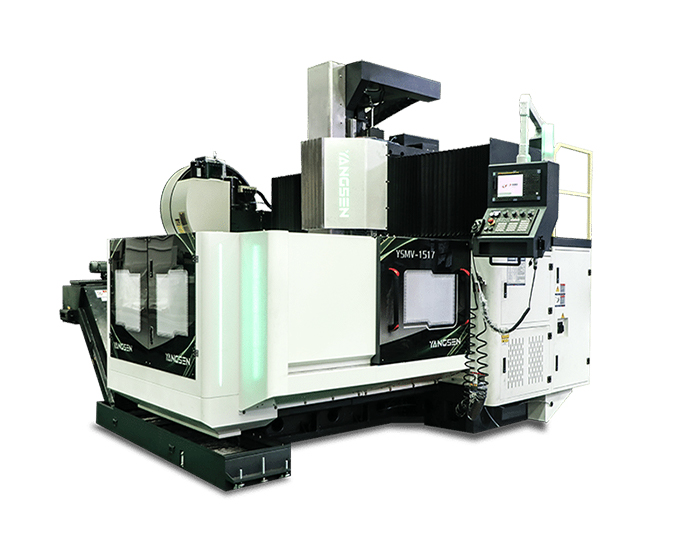

गैन्ट्री सीएनसी मिलें: यह बहुत बड़े पुर्जों या वर्कपीस के लिए उपयुक्त है जिन्हें लंबी दूरी तय करनी पड़ती है।

मल्टी-स्पिंडल सीएनसी मिलें: उच्च मात्रा में उत्पादन या मल्टी-टूल संचालन के लिए कुशल।

सीएनसी मिलिंग उपकरण और सहायक उपकरण

सीएनसी मिलिंग प्रक्रिया चरण दर चरण

सीएनसी मिलिंग प्रक्रिया कच्चे माल को तैयार घटक में बदलने के लिए सटीक चरणों की एक श्रृंखला का पालन करती है:

डिजाइन और प्रोग्रामिंग – पार्ट का CAD (कंप्यूटर-एडेड डिजाइन) मॉडल बनाया जाता है और उसे CAM (कंप्यूटर-एडेड मैन्युफैक्चरिंग) प्रोग्राम में परिवर्तित किया जाता है। इस चरण में टूल पाथ, कटिंग पैरामीटर और मशीनिंग सीक्वेंस को परिभाषित किया जाता है।

सामग्री की तैयारी – चयनित कच्चे माल (जैसे एल्युमीनियम, स्टील या प्लास्टिक) को आवश्यक आकार में काटा जाता है और मशीनिंग से पहले उसकी गुणवत्ता की जांच की जाती है।

मशीन सेटअप – कटिंग टूल्स स्थापित किए जाते हैं, टूल होल्डर्स और कॉलेट्स को समायोजित किया जाता है, और वर्कहोल्डिंग फिक्स्चर को इस तरह से लगाया जाता है ताकि मिलिंग के दौरान स्थिरता और सटीकता सुनिश्चित हो सके।

वर्कपीस माउंटिंग – कंपन को कम करने और दोहराव बनाए रखने के लिए सामग्री को मशीन टेबल या फिक्स्चर पर सुरक्षित रूप से क्लैंप किया जाता है।

टूल पाथ सिमुलेशन – संभावित टकरावों की जांच करने, टूल की गतिविधियों को सत्यापित करने और किसी भी प्रोग्रामिंग त्रुटि को ठीक करने के लिए एक ड्राई रन या सॉफ्टवेयर सिमुलेशन किया जाता है।

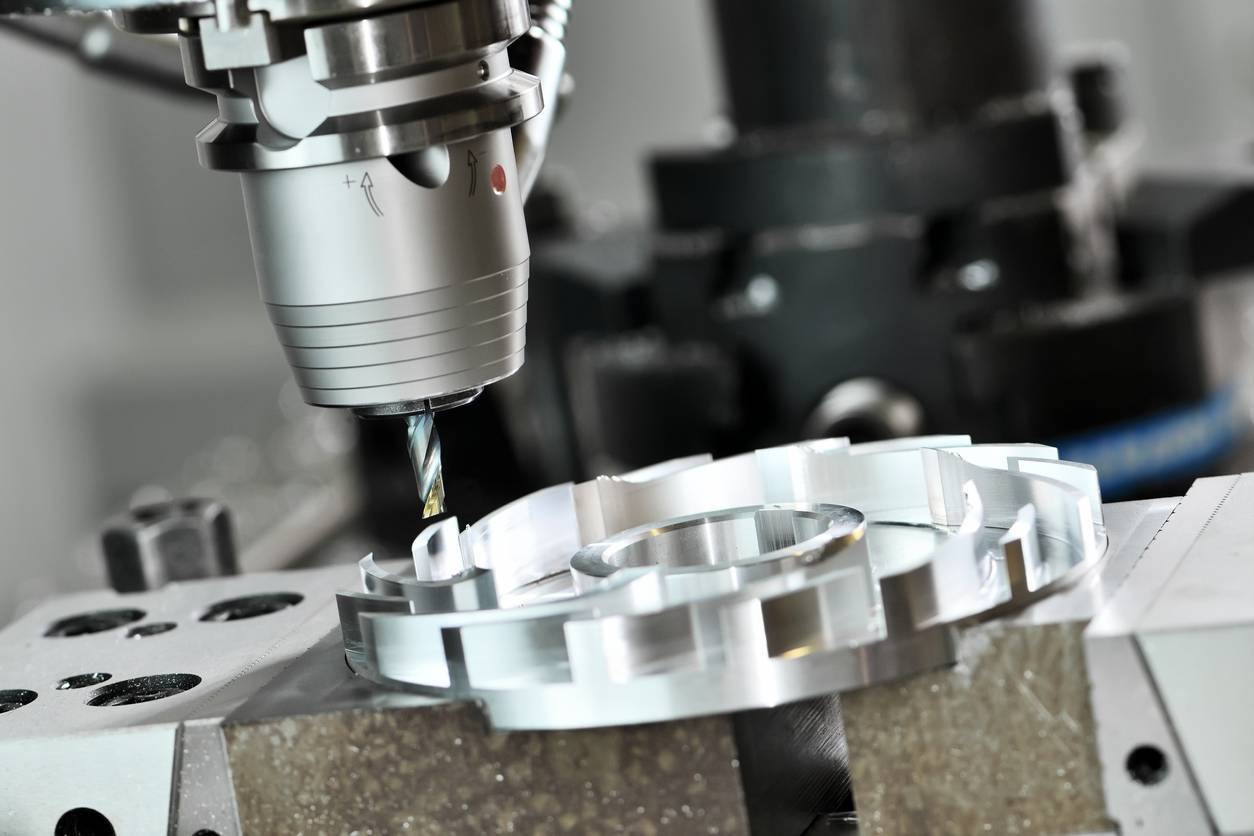

मिलिंग ऑपरेशन – सीएनसी मशीन प्रोग्राम किए गए कटिंग ऑपरेशन जैसे कि फेसिंग, स्लॉटिंग, ड्रिलिंग, कंटूरिंग या जटिल 3डी मिलिंग को निष्पादित करती है। ऑपरेटर इष्टतम परिणामों के लिए स्पिंडल गति, फीड दर और शीतलक प्रवाह की निगरानी करते हैं।

निरीक्षण और गुणवत्ता नियंत्रण – तैयार भागों की माप सटीक उपकरणों का उपयोग करके की जाती है ताकि आयामी सटीकता और सतह की फिनिश की पुष्टि की जा सके।

फिनिशिंग और सफाई – असेंबली या डिलीवरी के लिए पुर्जे को तैयार करने के लिए किनारों से खुरदरे कण हटा दिए जाते हैं, सतहों को पॉलिश किया जाता है और चिप्स को साफ किया जाता है।

सेटअप और संचालन संबंधी सुझाव

सीएनसी मिलिंग में सटीकता, दक्षता और लंबे टूल लाइफ को प्राप्त करने के लिए उचित सेटअप और संचालन महत्वपूर्ण हैं। निम्नलिखित सर्वोत्तम अभ्यास स्थिर मशीनिंग प्रदर्शन सुनिश्चित करने में सहायक होते हैं:

टूलिंग की योजना पहले से बना लें

सामग्री और मशीनिंग आवश्यकताओं के आधार पर सही कटिंग टूल्स, टूल होल्डर्स और कॉलेट्स का चयन करें।

कंपन को कम करने और सटीकता बनाए रखने के लिए उच्च गुणवत्ता वाले सीएनसी मिलिंग टूल का उपयोग करें।

वर्कहोल्डिंग की स्थिरता सत्यापित करें

यह सुनिश्चित करें कि मशीनिंग के दौरान हिलने-डुलने से रोकने के लिए फिक्स्चर, वाइस या क्लैंप वर्कपीस को मजबूती से पकड़े हुए हों।

आयामी त्रुटियों और सतह दोषों से बचने के लिए उचित संरेखण की जांच करें।

मशीन को कैलिब्रेट करें

सामग्री और कटिंग प्रक्रिया के अनुसार टूल की लंबाई, स्पिंडल की गति और फीड दर निर्धारित करें।

सही टूल पाथ की पुष्टि करने और संभावित टकरावों को दूर करने के लिए एक टेस्ट रन या ड्राई कट करें।

कूलेंट और चिप प्रबंधन का उपयोग करें

कटिंग तापमान को नियंत्रित करने और टूल के जीवनकाल को बढ़ाने के लिए शीतलक का निरंतर प्रवाह बनाए रखें।

औजारों को नुकसान से बचाने और सतह की फिनिश को बेहतर बनाने के लिए चिप्स को नियमित रूप से हटाते रहें।

मॉनिटर टूल की टूट-फूट

एंड मिल, फेस मिल और इंसर्ट की नियमित रूप से जांच करें कि उनमें कोई टूट-फूट या क्षति तो नहीं है।

सटीकता बनाए रखने और अप्रत्याशित रुकावट से बचने के लिए आवश्यकतानुसार औजारों को बदलें या उनकी धार तेज करें।

रखरखाव अनुसूची का पालन करें

मशीन के बेड को साफ करें, चलने वाले पुर्जों को चिकनाई दें और समय-समय पर स्पिंडल के संरेखण की जांच करें।

नियमित रखरखाव से बेहतर प्रदर्शन सुनिश्चित होता है और महंगे मरम्मत कार्यों से बचा जा सकता है।

इन सुझावों का पालन करके, ऑपरेटर सीएनसी मिलिंग मशीनों के प्रदर्शन को अधिकतम कर सकते हैं, मशीनिंग की गुणवत्ता में सुधार कर सकते हैं और उत्पादन लागत को कम कर सकते हैं।

पूछे जाने वाले प्रश्न

1. सीएनसी मिल का उपयोग किस लिए किया जाता है?

सीएनसी मिल का उपयोग किसी वर्कपीस से सामग्री हटाकर सटीक पुर्जे बनाने के लिए किया जाता है। यह मिलिंग, ड्रिलिंग, बोरिंग और कंटूरिंग जैसी क्रियाएं कर सकती है और ऑटोमोटिव, एयरोस्पेस, मोल्ड, चिकित्सा और सामान्य विनिर्माण सहित विभिन्न उद्योगों में पुर्जे बनाने के लिए व्यापक रूप से उपयोग की जाती है।

2. सीएनसी मिल के मुख्य भाग कौन-कौन से हैं?

सीएनसी मिल के मुख्य घटकों में सीएनसी कंट्रोलर, स्पिंडल, वर्कटेबल, एक्सिस सिस्टम, कटिंग टूल्स, टूल मैगज़ीन और गाइडवे शामिल हैं। ये सभी घटक मिलकर टूल की गति को नियंत्रित करते हैं और सटीक मशीनिंग परिणाम प्राप्त करते हैं।

3. सीएनसी मिलिंग मशीन किन सामग्रियों पर काम कर सकती है?

सीएनसी मिलें एल्युमीनियम, स्टील, स्टेनलेस स्टील, टाइटेनियम, पीतल और इंजीनियरिंग प्लास्टिक सहित कई प्रकार की सामग्रियों की मशीनिंग कर सकती हैं। उपयुक्त सामग्री पार्ट की आवश्यकताओं, कटिंग टूल्स और मशीन की क्षमताओं पर निर्भर करती है।

4. एक सीएनसी मिल में कितने अक्ष होते हैं?

अधिकांश सीएनसी मिलें तीन अक्षों (X, Y और Z) पर काम करती हैं, जो सामान्य मशीनिंग कार्यों के लिए उपयुक्त हैं। अधिक उन्नत मशीनों में चार या पाँच अक्ष हो सकते हैं, जिससे निर्माता कई कोणों से जटिल पुर्जों की मशीनिंग कर सकते हैं।

5. मैं सही सीएनसी मिल का चुनाव कैसे करूं?

सही सीएनसी मिल का चयन वर्कपीस के आकार, सामग्री, मशीनिंग की जटिलता, उत्पादन मात्रा और सटीकता की आवश्यकताओं जैसे कारकों पर निर्भर करता है। निर्माताओं को निर्णय लेने से पहले मशीन की मजबूती, स्पिंडल का प्रदर्शन, अक्षीय गति और उपलब्ध स्वचालन विकल्पों पर विचार करना चाहिए।

निष्कर्ष

सही मशीनिंग समाधान चुनने की दिशा में पहला कदम सीएनसी मिलों की बुनियादी बातों को समझना है। सीएनसी मिलों की कार्यप्रणाली, उनके मुख्य घटकों से लेकर विभिन्न प्रकार की मशीनों और उनकी मशीनिंग क्षमताओं तक, इन मूलभूत बातों की स्पष्ट समझ निर्माताओं को बेहतर निर्णय लेने में मदद करती है।

सही सीएनसी मिल का चुनाव आपकी पार्ट संबंधी आवश्यकताओं, सामग्री, उत्पादन मात्रा और मशीनिंग सटीकता पर निर्भर करता है। चाहे आपको सरल पुर्जे बनाने हों या जटिल परिशुद्ध पुर्जे, उपयुक्त मशीन कॉन्फ़िगरेशन का चयन दक्षता, गुणवत्ता और दीर्घकालिक उत्पादन प्रदर्शन को बेहतर बना सकता है।
